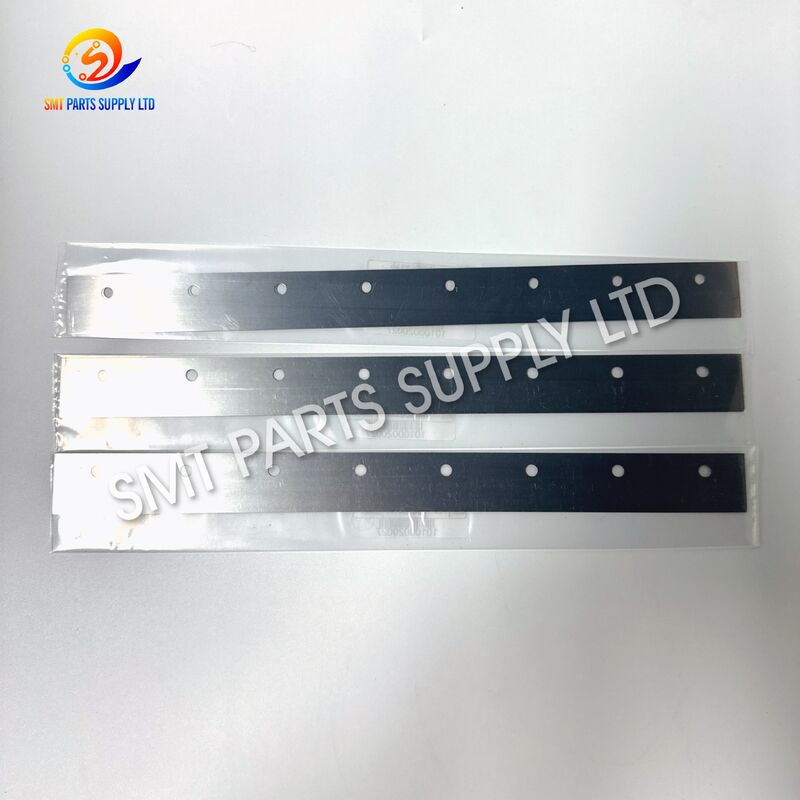

डीईके प्रिंटर स्क्वीजी ब्लेड 170mm 200mm 300mm एसएमटी सोल्डर पेस्ट प्रिंटिंग के लिए

DEK प्रिंटर स्क्वीजी ब्लेड एसएमटी स्टेंसिल प्रिंटिंग मशीनों में उपयोग किए जाने वाले प्रमुख उपभोज्य भाग हैं। वे सोल्डर पेस्ट को स्टैंसिल सतह पर धकेलने और पेस्ट को पीसीबी पैड पर सटीक रूप से स्थानांतरित करने के लिए स्क्वीजी होल्डर पर स्थापित किए जाते हैं। इस उत्पाद श्रृंखला में 170 मिमी, 200 मिमी, 300 मिमी, 400 मिमी और 440 मिमी ब्लेड आकार शामिल हैं, भाग संख्या 129924, 129925, 133585, 133586 और 129927 के साथ। ये ब्लेड DEK प्रिंटर अनुप्रयोगों के लिए उपयुक्त हैं जहां स्थिर मुद्रण दबाव, साफ पेस्ट रोलिंग और लगातार सोल्डर पेस्ट जमाव की आवश्यकता होती है। एक अच्छा स्क्वीजी ब्लेड अपर्याप्त सोल्डर, ब्रिजिंग, पेस्ट अवशेष और अस्थिर मुद्रण गुणवत्ता को कम करने में मदद करता है। एसएमटी कारखानों, ईएमएस कंपनियों, पीसीबी असेंबली लाइनों और रखरखाव टीमों के लिए, उत्पादन उपज में सुधार और डाउनटाइम को कम करने के लिए सही स्क्वीजी ब्लेड आकार और भाग संख्या चुनना महत्वपूर्ण है।

एसएमटी उत्पादन में, सोल्डर पेस्ट प्रिंटिंग घटक प्लेसमेंट और रिफ्लो सोल्डरिंग से पहले सबसे महत्वपूर्ण प्रक्रियाओं में से एक है। कई सामान्य सोल्डरिंग दोष मुद्रण चरण से शुरू होते हैं। यदि स्क्वीजी ब्लेड घिसा हुआ है, क्षतिग्रस्त है, विकृत है या स्टेंसिल आकार से मेल नहीं खाता है, तो सोल्डर पेस्ट समान रूप से स्थानांतरित नहीं हो सकता है। इससे खराब सोल्डर जोड़, शॉर्ट सर्किट, अपर्याप्त सोल्डर वॉल्यूम, सोल्डर बीड्स और अस्थिर मुद्रण पुनरावृत्ति हो सकती है।

स्क्वीजी ब्लेड निरंतर घर्षण, दबाव और गति के तहत काम करता है। दैनिक उत्पादन के दौरान, ब्लेड का किनारा सीधे स्टेंसिल सतह से संपर्क करता है। लंबे समय तक उपयोग के बाद, किनारा गोल, खरोंचदार या असमान हो सकता है। एक बार जब ब्लेड का किनारा अपना सीधापन और लोच खो देता है, तो सोल्डर पेस्ट रोलिंग अस्थिर हो जाएगी। क्षतिपूर्ति के लिए ऑपरेटर को दबाव बढ़ाने की आवश्यकता हो सकती है, लेकिन अत्यधिक दबाव स्टेंसिल को नुकसान पहुंचा सकता है, ब्लेड का जीवन कम कर सकता है और अधिक मुद्रण समस्याएं पैदा कर सकता है।

DEK स्टैंसिल प्रिंटर के लिए, ब्लेड की लंबाई और स्थापना सटीकता भी महत्वपूर्ण हैं। यदि ब्लेड बहुत छोटा है, तो यह मुद्रण क्षेत्र को पूरी तरह से कवर नहीं कर पाएगा। यदि यह बहुत लंबा है, तो यह पेस्ट नियंत्रण और मशीन की गति को प्रभावित कर सकता है। इसलिए, 170 मिमी, 200 मिमी, 300 मिमी, 400 मिमी या 440 मिमी जैसे सही ब्लेड आकार का चयन करने से बेहतर स्टेंसिल संपर्क और स्थिर पेस्ट स्थानांतरण प्राप्त करने में मदद मिलती है।

स्क्वीजी ब्लेड प्रतिस्थापन के सामान्य कारणों में दैनिक घिसाव, गलत सफाई, गलत दबाव सेटिंग, खराब पेस्ट रोलिंग, दिखाई देने वाली ब्लेड क्षति और बार-बार मुद्रण दोष शामिल हैं। उच्च मात्रा में एसएमटी उत्पादन के लिए, दोष प्रकट होने तक प्रतीक्षा करने की तुलना में निवारक प्रतिस्थापन अक्सर अधिक लागत प्रभावी होता है। एक छोटी सी ब्लेड समस्या के कारण बड़े बैच की गुणवत्ता संबंधी समस्याएं, पुनः कार्य की लागत और डिलीवरी में देरी हो सकती है।

सही DEK प्रिंटर स्क्वीजी ब्लेड का उपयोग करने से सोल्डर पेस्ट प्रिंटिंग प्रक्रिया को स्थिर और दोहराने योग्य बनाए रखने में मदद मिलती है। हमारे DEK स्क्वीजी ब्लेड 170 मिमी, 200 मिमी, 300 मिमी, 400 मिमी और 440 मिमी सहित आमतौर पर उपयोग किए जाने वाले आकारों में आपूर्ति किए जाते हैं। वे विभिन्न स्टैंसिल चौड़ाई, पीसीबी आकार और उत्पादन आवश्यकताओं के लिए उपयुक्त हैं। उपलब्ध भाग संख्याओं में 129924, 129925, 133585, 133586 और 129927 शामिल हैं, जिससे रखरखाव इंजीनियरों और क्रय टीमों के लिए सही प्रतिस्थापन भाग का मिलान करना आसान हो जाता है।

एक अच्छे स्क्वीजी ब्लेड में साफ और सीधा काम करने वाला किनारा होना चाहिए। इसे अत्यधिक दबाव के बिना स्टेंसिल सतह के साथ स्थिर संपर्क प्रदान करना चाहिए। जब ब्लेड स्टेंसिल के पार चलता है, तो इससे सोल्डर पेस्ट को ब्लेड के सामने आसानी से रोल करने में मदद मिलेगी। स्थिर पेस्ट रोलिंग से स्टैंसिल एपर्चर को समान रूप से भरने की अनुमति मिलती है, जो सोल्डर पेस्ट ट्रांसफर में सुधार करती है और प्रिंटिंग दोषों को कम करती है।

एसएमटी कारखानों के लिए, मुद्रण गुणवत्ता बनाए रखने के लिए ब्लेड को नियमित रूप से बदलना एक व्यावहारिक तरीका है। महंगी मशीन डाउनटाइम, पीसीबी रीवर्क या गुणवत्ता दावों की तुलना में, स्क्वीजी ब्लेड कम लागत वाले उपभोज्य हिस्से हैं। स्टॉक में अतिरिक्त ब्लेड रखने से मुद्रण गुणवत्ता में परिवर्तन होने पर उत्पादन लाइनों को तुरंत प्रतिक्रिया देने में मदद मिल सकती है। यह एकाधिक DEK प्रिंटर, उच्च-मिश्रण उत्पादन या तत्काल ग्राहक ऑर्डर चलाने वाले कारखानों के लिए विशेष रूप से महत्वपूर्ण है।

हमारी आपूर्ति सेवा नियमित प्रतिस्थापन मांग और तत्काल स्पेयर पार्ट्स आवश्यकताओं दोनों का समर्थन करती है। हम शिपमेंट से पहले ग्राहकों को ब्लेड की लंबाई, भाग संख्या, मशीन अनुप्रयोग और ऑर्डर मात्रा की जांच करने में मदद कर सकते हैं। उन ग्राहकों के लिए जो निश्चित नहीं हैं कि कौन सा ब्लेड चुनना है, हम पुराने ब्लेड आकार, वर्तमान DEK प्रिंटर मॉडल और उत्पादन एप्लिकेशन के आधार पर संदर्भ मिलान प्रदान कर सकते हैं।

DEK प्रिंटर स्क्वीजी ब्लेड का व्यापक रूप से SMT सोल्डर पेस्ट प्रिंटिंग लाइनों में उपयोग किया जाता है। वे इलेक्ट्रॉनिक्स विनिर्माण कारखानों, पीसीबी असेंबली कार्यशालाओं, ईएमएस उत्पादन कंपनियों, एसएमटी मशीन मरम्मत कंपनियों और स्पेयर पार्ट्स वितरकों के लिए उपयुक्त हैं। एसएमटी प्रक्रिया में, स्टेंसिल प्रिंटर पिक-एंड-प्लेस मशीन से पहले स्थित होता है। यदि मुद्रण प्रक्रिया अस्थिर है, तो एक उच्च गति वाली प्लेसमेंट मशीन और एक सटीक रिफ्लो ओवन भी सोल्डरिंग परिणाम को पूरी तरह से ठीक नहीं कर सकता है। इसलिए, स्क्वीजी ब्लेड की गुणवत्ता सीधे एसएमटी उत्पादन गुणवत्ता के पहले चरण को प्रभावित करती है।

इन ब्लेडों का उपयोग नियमित मशीन रखरखाव, स्पेयर पार्ट्स प्रतिस्थापन, उत्पादन लाइन सेटअप, परीक्षण उत्पादन, बैच उत्पादन और तत्काल मरम्मत के लिए किया जा सकता है। स्टैंसिल की चौड़ाई, पीसीबी आकार और उत्पादन प्रक्रिया के अनुसार अलग-अलग लंबाई का चयन किया जाता है। उदाहरण के लिए, एक छोटे बोर्ड को छोटे ब्लेड की आवश्यकता हो सकती है, जबकि बड़े पीसीबी या चौड़े स्टैंसिल को 400 मिमी या 440 मिमी ब्लेड की आवश्यकता हो सकती है। सही चयन सोल्डर पेस्ट अपशिष्ट को कम करने में मदद करता है और मुद्रण दबाव की स्थिरता में सुधार करता है।

उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण बोर्ड, एलईडी बोर्ड, संचार उपकरण, पावर मॉड्यूल या मेडिकल इलेक्ट्रॉनिक्स का उत्पादन करने वाले कारखानों के लिए, स्थिर सोल्डर पेस्ट प्रिंटिंग बहुत महत्वपूर्ण है। घिसा हुआ ब्लेड अदृश्य गुणवत्ता जोखिम पैदा कर सकता है। कुछ खामियाँ मुद्रण के तुरंत बाद नहीं पाई जा सकती हैं, लेकिन रिफ़्लो या अंतिम परीक्षण के बाद दिखाई देती हैं। इससे पुनः कार्य लागत बढ़ सकती है, डिलीवरी में देरी हो सकती है और ग्राहकों की संतुष्टि प्रभावित हो सकती है।

स्क्वीजी ब्लेड DEK प्रिंटर स्क्वीजी होल्डर पर लगा होता है। मुद्रण प्रक्रिया के दौरान, सोल्डर पेस्ट को स्टेंसिल पर रखा जाता है। प्रिंटर नियंत्रित गति, कोण और दबाव पर ब्लेड को स्टेंसिल पर चलाता है। जैसे ही ब्लेड चलता है, यह सोल्डर पेस्ट को आगे की ओर धकेलता है और पेस्ट को स्टेंसिल एपर्चर में धकेल देता है। जब पीसीबी को स्टेंसिल के नीचे रखा जाता है, तो सोल्डर पेस्ट को एपर्चर के माध्यम से पीसीबी पैड में स्थानांतरित कर दिया जाता है।

ब्लेड को स्टेंसिल सतह के साथ स्थिर संपर्क बनाए रखना चाहिए। यदि संपर्क बहुत हल्का है, तो सोल्डर पेस्ट छिद्रों को पूरी तरह से नहीं भर पाएगा। यदि दबाव बहुत अधिक है, तो पेस्ट खराब हो सकता है, स्टेंसिल तेजी से घिस सकता है और ब्लेड का किनारा क्षतिग्रस्त हो सकता है। एक उपयुक्त ब्लेड पेस्ट मूवमेंट, स्टेंसिल संपर्क और प्रिंटिंग दबाव के बीच सही संतुलन बनाए रखने में मदद करता है।

एक साफ ब्लेड किनारा चिकनी सोल्डर पेस्ट रोलिंग का समर्थन करता है। पेस्ट को रोल करना महत्वपूर्ण है क्योंकि सोल्डर पेस्ट को केवल स्टेंसिल पर फिसलना या खींचना नहीं चाहिए। इसे ब्लेड के सामने रोल करना चाहिए, जिससे स्टैंसिल एपर्चर को लगातार भरना संभव हो सके। यदि ब्लेड का किनारा क्षतिग्रस्त है, तो पेस्ट रोलिंग अस्थिर हो सकती है। यह बोर्डों के बीच या यहां तक ​​कि एक ही बोर्ड पर पैड के बीच अलग-अलग पेस्ट वॉल्यूम बना सकता है।

ब्लेड की लंबाई भी प्रक्रिया को प्रभावित करती है। ब्लेड को मुद्रण क्षेत्र को पूरी तरह से कवर करना चाहिए, पेस्ट नियंत्रण के लिए पर्याप्त मार्जिन के साथ। यदि चयनित ब्लेड की लंबाई स्टेंसिल और पीसीबी आकार से मेल नहीं खाती है, तो मुद्रण परिणाम प्रभावित हो सकता है। इसीलिए 170 मिमी, 200 मिमी, 300 मिमी, 400 मिमी और 440 मिमी जैसे आकार आमतौर पर विभिन्न मुद्रण आवश्यकताओं के लिए तैयार किए जाते हैं।

सही DEK प्रिंटर स्क्वीजी ब्लेड का चयन वर्तमान मशीन और उत्पादन अनुप्रयोग से शुरू होना चाहिए। सबसे सीधा तरीका पुराने ब्लेड भाग संख्या और ब्लेड की लंबाई की जांच करना है। यदि पुराने ब्लेड पर 129924, 129925, 133585, 133586 या 129927 अंकित है, तो आप प्रतिस्थापन के लिए उसी भाग संख्या का उपयोग कर सकते हैं। यदि निशान स्पष्ट नहीं है, तो ब्लेड की लंबाई मापें और उपलब्ध आकारों से इसकी तुलना करें: 170 मिमी, 200 मिमी, 300 मिमी, 400 मिमी और 440 मिमी।

दूसरा बिंदु पीसीबी आकार और स्टेंसिल प्रिंटिंग क्षेत्र की जांच करना है। आवश्यक मुद्रण चौड़ाई को कवर करने के लिए ब्लेड पर्याप्त लंबा होना चाहिए। हालाँकि, एक छोटे बोर्ड के लिए बहुत लंबा ब्लेड चुनना हमेशा सबसे अच्छा विकल्प नहीं होता है। इससे पेस्ट अपशिष्ट बढ़ सकता है और पेस्ट नियंत्रण कम कुशल हो सकता है। इसलिए, चयनित ब्लेड की लंबाई स्टेंसिल और उत्पादन प्रक्रिया से मेल खाना चाहिए।

तीसरा बिंदु उत्पादन आवश्यकता है। फाइन-पिच घटकों, बीजीए, क्यूएफएन, एलईडी बोर्ड या सख्त सोल्डर पेस्ट वॉल्यूम नियंत्रण वाले उत्पादों के लिए, ब्लेड की स्थिति बहुत महत्वपूर्ण है। एक नया और साफ ब्लेड मुद्रण स्थिरता को बेहतर बनाने में मदद कर सकता है। सामान्य उत्पादन के लिए, नियमित ब्लेड प्रतिस्थापन से गुणवत्ता में उतार-चढ़ाव को कम करने में भी मदद मिलती है।

चौथा बिंदु स्टॉक प्लानिंग है। एसएमटी कारखाने अक्सर सामान्य प्रिंटर उपभोग्य सामग्रियों को स्टॉक में रखते हैं। स्क्वीजी ब्लेड कम लागत वाले लेकिन महत्वपूर्ण हिस्से हैं। जब मुद्रण गुणवत्ता अस्थिर हो जाती है, तो अतिरिक्त ब्लेड उपलब्ध होने से समस्या निवारण का समय कम हो सकता है। एकाधिक DEK प्रिंटर का उपयोग करने वाले ग्राहकों के लिए, इन्वेंट्री में कई आकार और भाग संख्याएँ रखने की अनुशंसा की जाती है।

Q1: इन DEK प्रिंटर स्क्वीजी ब्लेड्स के लिए कौन से आकार उपलब्ध हैं?
A1: उपलब्ध आकारों में 170 मिमी, 200 मिमी, 300 मिमी, 400 मिमी और 440 मिमी शामिल हैं। ग्राहक स्टेंसिल चौड़ाई, पीसीबी आकार और वर्तमान DEK प्रिंटर एप्लिकेशन के अनुसार सही आकार चुन सकते हैं।

Q2: आप इस उत्पाद के लिए कौन से पार्ट नंबर की आपूर्ति कर सकते हैं?
A2: हम DEK प्रिंटर स्क्वीजी ब्लेड भाग संख्या 129924, 129925, 133585, 133586 और 129927 की आपूर्ति कर सकते हैं। कृपया ऑर्डर करने से पहले आवश्यक भाग संख्या या ब्लेड का आकार भेजें।

Q3: स्क्वीजी ब्लेड्स को नियमित रूप से क्यों बदला जाना चाहिए?
A3: घिसा हुआ ब्लेड किनारा असमान सोल्डर पेस्ट स्थानांतरण, ब्रिजिंग, अपर्याप्त पेस्ट, स्टेंसिल अवशेष और अस्थिर मुद्रण गुणवत्ता का कारण बन सकता है। नियमित प्रतिस्थापन से एसएमटी उत्पादन को स्थिर बनाए रखने और पुनः कार्य लागत को कम करने में मदद मिलती है।

Q4: मैं अपनी मशीन के लिए सही ब्लेड कैसे चुन सकता हूँ?
A4: कृपया पुराने ब्लेड भाग संख्या, ब्लेड की लंबाई, DEK प्रिंटर मॉडल और स्टेंसिल प्रिंटिंग चौड़ाई की जांच करें। यदि आप निश्चित नहीं हैं, तो पुष्टि के लिए हमें फ़ोटो या माप भेजें।

Q5: क्या इन ब्लेडों का उपयोग एसएमटी उत्पादन लाइन के रखरखाव के लिए किया जा सकता है?
ए5: हाँ. ये ब्लेड DEK प्रिंटर रखरखाव, स्पेयर पार्ट्स प्रतिस्थापन, SMT उत्पादन लाइन सेटअप और दैनिक सोल्डर पेस्ट प्रिंटिंग के लिए उपयुक्त हैं। इनका उपयोग आमतौर पर ईएमएस और पीसीबी असेंबली कारखानों द्वारा किया जाता है।

यदि आपको DEK प्रिंटर स्क्वीजी ब्लेड 170 मिमी, 200 मिमी, 300 मिमी, 400 मिमी या 440 मिमी की आवश्यकता है, तो कृपया आवश्यक भाग संख्या और मात्रा के साथ हमसे संपर्क करें। हम शिपमेंट से पहले सही मॉडल की पुष्टि करने में मदद कर सकते हैं और आपकी उत्पादन लाइन के लिए उपयुक्त एसएमटी प्रिंटर स्पेयर पार्ट्स समर्थन प्रदान कर सकते हैं।

शीघ्र उद्धरण के लिए, कृपया निम्नलिखित विवरण भेजें:

हम विश्वसनीय DEK प्रिंटर उपभोग्य सामग्रियों और SMT मशीन स्पेयर पार्ट्स के साथ SMT कारखानों, EMS कंपनियों, उपकरण रखरखाव टीमों और स्पेयर पार्ट्स वितरकों का समर्थन करने के लिए तैयार हैं।
