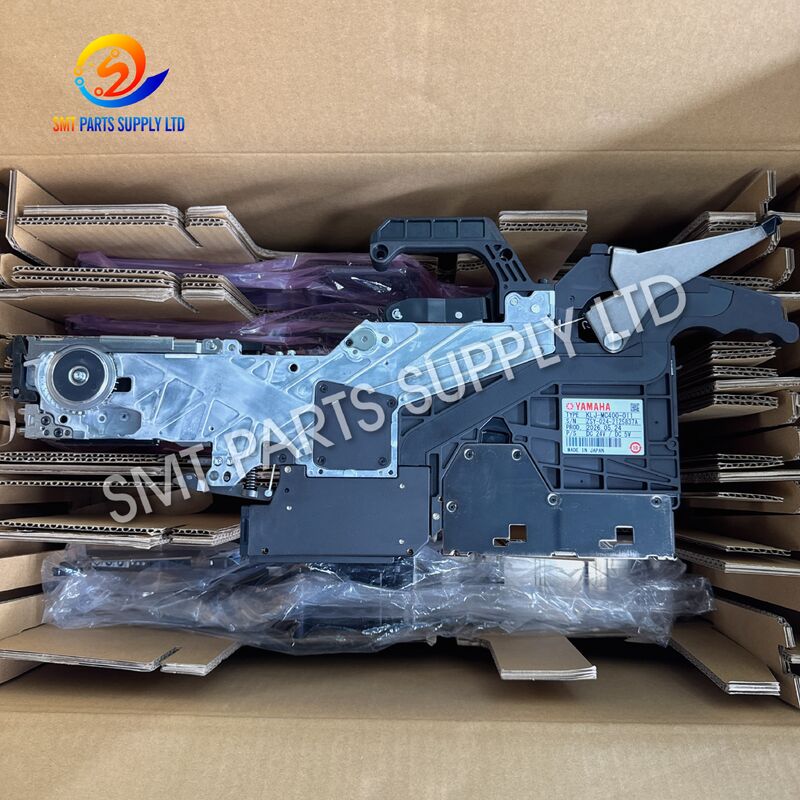

YSM20R के लिए YAMAHA ZS KLJ-MC400-011 24mm इलेक्ट्रॉनिक फीडर

YAMAHA ZS KLJ-MC400-011 YSM20R के लिए 24 मिमी इलेक्ट्रॉनिक फीडर

दयामाहा ZS KLJ-MC400-011 24 मिमी इलेक्ट्रॉनिक फीडरयह 24 मिमी के उभरा हुआ वाहक टेप में पैक किए गए घटकों को संगत एसएमटी प्लेसमेंट उपकरण को आपूर्ति करने के लिए डिज़ाइन किया गया है।यह नियंत्रित टेप अग्रिम प्रदान करता है ताकि प्रत्येक घटक जेब सही ढंग से प्लेसमेंट सिर के लिए पिकअप बिंदु पर तैनात है.

KLJ-MC400 परिवार को YAMAHA तकनीकी दस्तावेज मेंजेडएस फीडर एसी. 24 एमएमप्रलेखित फीडर आयाम लगभग हैं507mm × 228mm × 31.5mm, लगभग वजन के साथ1.47 किलोयह अधिकतम टेप मोटाई 0.6 मिमी और फीड पिच सेटिंग्स 2 मिमी से 32 मिमी तक के साथ 24 मिमी रिम्बॉस किए गए कैरियर टेप का समर्थन करता है।

मिश्रित-घटक एसएमटी लाइनों का संचालन करने वाले इलेक्ट्रॉनिक्स निर्माताओं के लिए, एक सही ढंग से चयनित फीडर टेप की लगातार स्थिति, स्थिर घटक पिकअप और कुशल उत्पादन परिवर्तनों को बनाए रखने में मदद करता है.

कारण

फीडर से संबंधित उत्पादन समस्याएं अक्सर यांत्रिक पहनने, गलत टेप विनिर्देशों, प्रदूषण, क्षतिग्रस्त टेप गाइड या अनुचित फीडर चयन के कारण होती हैं।

एक फीडर जो कैरियर टेप को लगातार आगे नहीं बढ़ाता है, वह घटक जेब को अपेक्षित पिकअप स्थिति से बाहर पहुंच सकता है। इससे पिकअप त्रुटियां, घटक हानि,मशीन बंद या ऑपरेटर के बार-बार हस्तक्षेप.

गलत फीडर चौड़ाई एक और आम समस्या है।24 मिमी कैरियर टेप के लिए डिजाइन एक फीडर एक असंगत फीडर के साथ प्रतिस्थापित करने के बजाय सही टेप चौड़ाई और रील विन्यास के साथ मेल खाना चाहिए.

टेप परिवहन तंत्र में पहनने के लिए भी विस्तारित उत्पादन उपयोग के बाद दोहराव को प्रभावित कर सकते हैं।टेप पथ और चलती अनुभागों इसलिए निरंतर संचालन बनाए रखने के लिए महत्वपूर्ण है.

समाधान

दKLJ-MC400-011 ZS 24 मिमी फीडर24 मिमी के उभरा हुआ वाहक टेप में आपूर्ति किए जाने वाले घटकों के लिए एक समर्पित फ़ीडिंग समाधान प्रदान करता है।

इसका इलेक्ट्रॉनिक फीडिंग तंत्र घटक पैकेज के लिए विन्यस्त पिच के अनुसार टेप को आगे बढ़ाता है। फीडर मशीन पिकअप स्थिति पर एक-एक के बाद एक घटक जेब प्रस्तुत करता है,जो प्लेसमेंट हेड को स्वचालित उत्पादन के दौरान घटकों को हटाने की अनुमति देता है.

फीडर टेप पिचों की एक विस्तृत श्रृंखला का समर्थन करता है, जिससे यह समान 24 मिमी कैरियर टेप चौड़ाई बनाए रखते हुए विभिन्न घटक पैकेज लंबाई के लिए उपयुक्त है।

सही फीडर श्रृंखला का उपयोग करने से उपयोगकर्ताओं को अधिक स्थिर सामग्री हैंडलिंग प्राप्त करने, अनावश्यक टेप-स्थिति समायोजन को कम करने और लाइन सेटअप के दौरान फीडर तैयारी दक्षता में सुधार करने में मदद मिल सकती है।

विनिर्देश

उपरोक्त आयामी, टेप और फीड-पिच विनिर्देशों को YSM20R संदर्भ दस्तावेज में KLJ-MC400-00X 24 मिमी ZS फीडर परिवार के लिए सूचीबद्ध किया गया है।

ZS फीडर सीरीज तुलना

यामाहा संदर्भ सूचना KLJ-MC400 को 24 मिमी ZS फीडर परिवार के रूप में पहचानती है और 32 मिमी, 44 मिमी, 56 मिमी और 72 मिमी कैरियर टेप के लिए क्रमिक रूप से व्यापक KLJ फीडर परिवारों की सूची देती है।

आवेदन

YAMAHA ZS KLJ-MC400-011 फीडर स्वचालित SMT उत्पादन के लिए है जहां इलेक्ट्रॉनिक घटकों में आपूर्ति की जाती है24 मिमी के रिम्बॉस किए हुए कैरियर टेप.

इसका उपयोग उन घटकों के लिए किया जा सकता है जिनके पैकेज आयामों के लिए मानक 8 मिमी, 12 मिमी या 16 मिमी टेप की तुलना में व्यापक वाहक प्रारूप की आवश्यकता होती है। विशिष्ट अनुप्रयोगों में बड़े एकीकृत सर्किट, कनेक्टर,मॉड्यूल और अन्य घटक संगत 24 मिमी उभरा टेप में पैक.

The feeder is particularly useful in production environments requiring frequent model changes because the available pitch settings accommodate different pocket spacings without changing to another feeder width.

यह इलेक्ट्रॉनिक्स विनिर्माण क्षेत्रों जैसे औद्योगिक इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स,पावर कंट्रोल उत्पाद और अन्य पीसीबी असेंबली ऑपरेशन.

यह कैसे काम करता है

फीडर घटक रील को पकड़ता है और 24 मिमी के कैरियर टेप को टेप परिवहन पथ के माध्यम से मार्गदर्शन करता है।

उत्पादन के दौरान, इलेक्ट्रॉनिक ड्राइव तंत्र टेप को प्रोग्राम किए गए पिच द्वारा आगे बढ़ाता है। प्रत्येक आंदोलन अगले घटक जेब को पिकअप स्थिति में लाता है।

इसके बाद प्लेसमेंट मशीन उपयुक्त नोजल का उपयोग करके कैरियर जेब से उजागर घटक को निकालती है।फीडर प्रोग्राम घटक पिच के अनुसार टेप को फिर से आगे बढ़ाता है.

KLJ-MC400-00X 24 मिमी फीडर परिवार के लिए, YAMAHA प्रलेखन में फ़ीड-पिच चयन की सूची है2 मिमी, 4 मिमी, 8 मिमी, 12 मिमी, 16 मिमी, 20 मिमी, 24 मिमी, 28 मिमी और 32 मिमी.

यह सीमा एक फीडर चौड़ाई को विभिन्न 24 मिमी कैरियर टेप घटक प्रारूपों को संभालने की अनुमति देती है।

कैसे चुनें

पहले मौजूदा फीडर लेबल पर फीडर भाग संख्या की पुष्टि करें। इस उत्पाद के लिए लक्ष्य संख्या हैKLJ-MC400-011.

अगला पुष्टि करें कि वाहक टेप हैचौड़ाई 24 मिमीफीडर की चौड़ाई हमेशा घटक के लिए प्रयुक्त टेप प्रारूप के अनुरूप होनी चाहिए।

टेप सामग्री और जेब डिजाइन की जाँच करें। प्रलेखित KLJ-MC400-00X विनिर्देश 0.6 मिमी की अधिकतम मोटाई के साथ उभरा हुआ वाहक टेप के लिए है।

घटक फीड पिच की भी पुष्टि की जानी चाहिए। यह फीडर परिवार 2 मिमी से 32 मिमी तक कई पिच सेटिंग्स का समर्थन करता है, लेकिन वास्तविक आवश्यक सेटिंग घटक पैकेजिंग पर निर्भर करती है।

अंत में, आदेश देने से पहले मशीन मॉडल और फीडर इंटरफ़ेस की पुष्टि करें।मशीन मॉडल और घटक रील जानकारी काफी एक गलत फीडर संशोधन के चयन के जोखिम को कम कर सकते हैं.

क्यों KLJ-MC400-011 चुनें

इस फीडर का मुख्य लाभ कई फीड-पिच विकल्पों के साथ संयुक्त अपने समर्पित 24 मिमी टेप प्रारूप है।

अयोग्य टेप के लिए एक संकीर्ण फीडर को अनुकूलित करने के बजाय, ऑपरेटर स्थिर टेप मार्गदर्शन के लिए सही फीडर चौड़ाई का उपयोग कर सकते हैं।यह विशेष रूप से महत्वपूर्ण है जब घटकों बड़े उभरा जेब में पैक कर रहे हैं जहां टेप संरेखण सीधे पिकअप स्थिति को प्रभावित करता है.

KLJ-MC400-011 को एक विशिष्ट यामाहा भाग संख्या से भी पहचाना जा सकता है, जो स्पेयर फीडर की प्रतिस्थापन और स्टॉक प्रबंधन को सरल बनाता है।

कई फीडर चौड़ाइयों को बनाए रखने वाले कारखानों के लिए, KLJ-MC400 24mm इकाइयों को अन्य ZS फीडर परिवारों से स्पष्ट रूप से अलग करने से उत्पादन परिवर्तनों के दौरान सेटअप त्रुटियों को कम करने में मदद मिल सकती है।

रखरखाव की सिफारिशें

वाहक टेप के मार्ग को साफ रखें और ढीले घटकों के मलबे, चिपकने वाले अवशेष और धूल से मुक्त रखें।

यदि असामान्य फीडिंग, अनियमित इंडेक्सिंग या बार-बार पिकअप त्रुटियां दिखाई दें तो टेप गाइड और ट्रांसपोर्ट तंत्र की जांच करें।

यदि अत्यधिक प्रतिरोध का पता चलता है तो फ़ीडर के माध्यम से कैरियर टेप को मजबूर न करें। पहले रील स्थापना, टेप की दिशा और टेप के आयामों की पुष्टि करें।

भंडारण के दौरान, इफेक्टर को धक्का, अत्यधिक आर्द्रता और संदूषण से सुरक्षित रखें।फीडर हैंडलिंग सावधानी से किया जाना चाहिए क्योंकि टेप-निर्देश और पोजिशनिंग वर्गों लगातार यांत्रिक संरेखण की आवश्यकता होती है.

प्रतिस्थापन खरीद के लिए, पुराने फीडर लेबल या स्पष्ट तस्वीरें उपलब्ध रखें ताकि शिपमेंट से पहले भाग संख्या और विन्यास की तुलना की जा सके।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: KLJ-MC400-011 किस टेप चौड़ाई का समर्थन करता है?
KLJ-MC400 फीडर परिवार 24 मिमी कैरियर टेप के लिए डिज़ाइन किया गया है। यामाहा दस्तावेज KLJ-MC400-00X श्रृंखला के लिए 0.6 मिमी की अधिकतम मोटाई के साथ 24 मिमी उभरा टेप निर्दिष्ट करता है।

Q2: क्या KLJ-MC400-011 एक इलेक्ट्रॉनिक फीडर है?
हां. KLJ-MC400-011 को उद्योग की सूची में YAMAHA ZS सीरीज 24 मिमी फीडर के रूप में पहचाना जाता है और आमतौर पर स्वचालित घटक फीडिंग अनुप्रयोगों के लिए इलेक्ट्रॉनिक SMT फीडर के रूप में आपूर्ति की जाती है।

Q3: किस फीड पिच का समर्थन किया जाता है?
KLJ-MC400-00X 24 मिमी ZS फीडर विनिर्देश 2 मिमी, 4 मिमी, 8 मिमी, 12 मिमी, 16 मिमी, 20 मिमी, 24 मिमी, 28 मिमी और 32 मिमी फीड पिच सेटिंग्स सूचीबद्ध करता है।

प्रश्न 4: क्या इस फीडर का उपयोग यामाहा YSM20R पर किया जा सकता है?
YAMAHA YSM20R संदर्भ दस्तावेज में KLJ-MC400-00X 24mm ZS फीडर परिवार अपने फीडर विनिर्देशों में शामिल है। एक विशेष मशीन विन्यास के लिए,आदेश देने से पहले फीडर लेबल और मशीन इंटरफ़ेस की पुष्टि करें.

Q5: उद्धरण का अनुरोध करने से पहले क्या जानकारी दी जानी चाहिए?
कृपया आवश्यक भाग संख्या, फीडर चौड़ाई, मशीन मॉडल, अनुरोधित मात्रा और यदि उपलब्ध हो तो मौजूदा फीडर लेबल की स्पष्ट तस्वीर प्रदान करें।इससे संगतता की जांच और उद्धरण तैयार करने में तेजी आती है.
