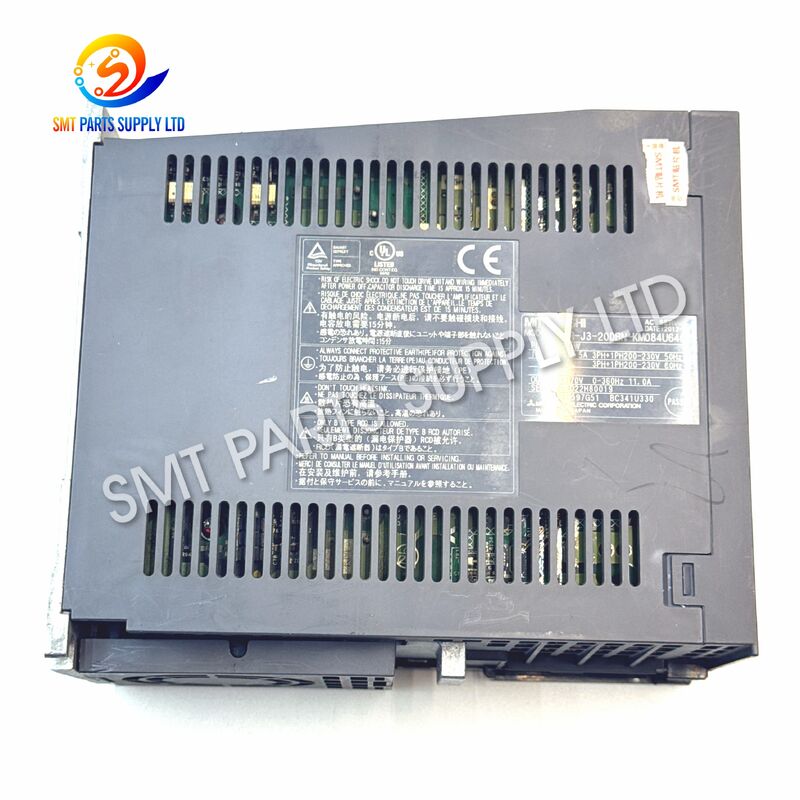

JUKI FX-3R Y सर्वो एम्पलीफायर MR-J3-200BN-KM084U646 40104696

JUKI 40104696 MR-J3-200BN-KM084U646 Y सर्वो एम्पलीफायरएक 2kW सर्वो ड्राइव है जिसे JUKI FX-3R और FX-3RA SMT प्लेसमेंट मशीनों के Y-अक्ष मोशन सिस्टम के लिए डिज़ाइन किया गया है। सहित संपूर्ण मॉडल पहचानKM084U646 प्रत्यय, प्रतिस्थापन का चयन करते समय महत्वपूर्ण है क्योंकि समान MR-J3 सर्वो एम्पलीफायर विभिन्न मशीन-विशिष्ट कॉन्फ़िगरेशन या अक्ष अनुप्रयोगों का उपयोग कर सकते हैं। उद्योग भागों के संदर्भ 40104696 को विशेष रूप से FX-3R/FX-3RA Y-अक्ष 2kW एम्पलीफायर के रूप में पहचानते हैं।

यह इकाई मित्सुबिशी इलेक्ट्रिक पर आधारित हैमेलसर्वो-जे3 एमआर-जे3-200बीएन प्लेटफार्म. मानक MR-J3-200BN को 2kW पर रेट किया गया है, यह SSCNET III संचार का उपयोग करता है, 200V वर्ग से संबंधित है, और उच्च-प्रदर्शन सर्वो नियंत्रण के लिए डिज़ाइन किया गया है।

जेयूकेआई एफएक्स-श्रृंखला मशीनों को बनाए रखने वाली एसएमटी कारखानों के लिए, यह एम्पलीफायर वाई-अक्ष सर्वो अलार्म, गति विफलताओं, अस्थिर स्थिति, या एम्पलीफायर-संबंधित मशीन डाउनटाइम की समस्या निवारण के लिए एक महत्वपूर्ण अतिरिक्त हिस्सा है।

कारण

एसएमटी उत्पादन के दौरान सर्वो एम्पलीफायर लगातार काम करते हैं, बार-बार सर्वो मोटर गति, टॉर्क, त्वरण, मंदी और स्थिति को नियंत्रित करते हैं। विद्युत और पर्यावरणीय स्थितियों के साथ लंबे समय तक चलने वाले घंटे अंततः सर्वो-सिस्टम समस्याओं को जन्म दे सकते हैं।

जिन सामान्य कारणों के लिए निरीक्षण या प्रतिस्थापन की आवश्यकता हो सकती है उनमें शामिल हैं:

• विद्युत कैबिनेट के अंदर लंबे समय तक गर्मी का संपर्क।
• खराब वेंटिलेशन या अवरुद्ध शीतलन वायुप्रवाह।
• असामान्य इनपुट वोल्टेज या अस्थिर बिजली की स्थिति।
• पुराने आंतरिक इलेक्ट्रॉनिक घटक।
• ढीला मोटर, एनकोडर, या संचार कनेक्शन।
• क्षतिग्रस्त सर्वो मोटर केबल।
• Y-अक्ष पर अत्यधिक यांत्रिक प्रतिरोध।
• गति नियंत्रक और एम्पलीफायर के बीच संचार समस्याएं।
• गलत ग्राउंडिंग या बिजली का शोर।
• असंगत एम्पलीफायर संस्करण का उपयोग करके पिछली मरम्मत।

सर्वो अलार्म का स्वचालित रूप से यह मतलब नहीं है कि एम्पलीफायर ही ख़राब है। यूनिट को बदलने से पहले मोटर, केबल, नियंत्रक, संचार नेटवर्क और यांत्रिक अक्ष का भी निरीक्षण किया जाना चाहिए।

समाधान

जब समस्या निवारण एम्पलीफायर-संबंधी विफलता की पुष्टि करता है, तो सही प्रतिस्थापन को मूल मशीन कॉन्फ़िगरेशन से यथासंभव निकटता से मेल खाना चाहिए।

इस एप्लिकेशन के लिए, निम्नलिखित पहचान सत्यापित करें:

पूर्ण भाग संख्या और पूर्ण एम्पलीफायर प्रत्यय का उपयोग करने से गलत एक्स-अक्ष संस्करण या किसी अन्य दृश्यमान समान MR-J3 सर्वो ड्राइव को ऑर्डर करने के जोखिम को कम करने में मदद मिलती है।

स्थापना से पहले, तकनीशियनों को वाई-अक्ष मोटर, मोटर केबल, फीडबैक कनेक्शन, संचार केबल, ग्राउंडिंग, बिजली आपूर्ति और यांत्रिक आंदोलन का भी निरीक्षण करना चाहिए। प्रतिस्थापन एम्पलीफायर स्थापित करने से पहले बाहरी समस्याओं को ठीक करने से बार-बार होने वाले अलार्म को रोकने में मदद मिल सकती है।

विशेष विवरण

उत्पाद विशिष्टताएँ

मानक मित्सुबिशी MR-J3-200BN प्लेटफ़ॉर्म को इस प्रकार निर्दिष्ट किया गया है2kW SSCNET III सर्वो एम्पलीफायरतीन-चरण AC 200-230V मुख्य-सर्किट इनपुट, तीन-चरण AC 170V सर्वो आउटपुट, 11A रेटेड आउटपुट करंट और साइन-वेव PWM/करंट नियंत्रण के साथ। ये बेस-मॉडल विनिर्देश हैं; मशीन-विशिष्टप्रतिस्थापन से पहले KM084U646 संस्करण को हमेशा मूल नेमप्लेट से सत्यापित किया जाना चाहिए.

बेस MR-J3-200BN तकनीकी संदर्भ

संबंधित सर्वो एम्पलीफायर तुलना

भागों के संदर्भ भिन्न होते हैं40104696 / KM084U646 Y-अक्ष संस्करण के रूप मेंऔर40104695 / KM084U645 एक्स-अक्ष संस्करण के रूप मेंFX-3R/FX-3RA उपकरण के लिए। इसलिए समान उपस्थिति या समान पावर रेटिंग को एकमात्र चयन मानदंड के रूप में उपयोग नहीं किया जाना चाहिए।

महत्वपूर्ण:इन मॉडलों को स्वचालित रूप से विनिमेय नहीं माना जाना चाहिए। हमेशा मशीन मॉडल, अक्ष, JUKI भाग संख्या, पूर्ण सर्वो मॉडल, कनेक्टर कॉन्फ़िगरेशन और मूल एम्पलीफायर लेबल को सत्यापित करें।

आवेदन

JUKI 40104696 सर्वो एम्पलीफायर का उपयोग मुख्य रूप से संगत JUKI SMT प्लेसमेंट उपकरण के Y-अक्ष गति-नियंत्रण प्रणाली में किया जाता है।

विशिष्ट अनुप्रयोग

सामान्य उत्पादन के दौरान, प्लेसमेंट मशीन बार-बार उच्च गति गति और पोजिशनिंग चक्र निष्पादित करती है। सर्वो एम्पलीफायर मशीन नियंत्रण प्रणाली के आदेशों के अनुसार संबंधित सर्वो मोटर को नियंत्रित विद्युत शक्ति की आपूर्ति करता है।

यह एम्पलीफायर को ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण बोर्ड, संचार उपकरण, एलईडी उत्पाद, पावर इलेक्ट्रॉनिक्स और अन्य पीसीबी असेंबली बनाने वाले कारखानों में विशेष रूप से महत्वपूर्ण बनाता है।

यह काम किस प्रकार करता है

सर्वो एम्पलीफायर मशीन मोशन कंट्रोलर और सर्वो मोटर के बीच कार्य करता है।

सबसे पहले, मशीन नियंत्रक प्लेसमेंट प्रोग्राम के अनुसार आवश्यक वाई-अक्ष आंदोलन की गणना करता है। फिर स्थिति, गति, त्वरण और समय आदेश सर्वो-नियंत्रण नेटवर्क के माध्यम से प्रसारित किए जाते हैं।

MR-J3-B प्लेटफॉर्म सपोर्ट करता हैSSCNET III ऑप्टिकल संचार, जिसे मित्सुबिशी ने उच्च गति सिंक्रनाइज़ सर्वो संचार और विद्युत शोर के बेहतर प्रतिरोध के लिए डिज़ाइन किया था।

मोशन कमांड प्राप्त करने के बाद, एम्पलीफायर सर्वो मोटर को दिए गए विद्युत आउटपुट को नियंत्रित करता है। फिर मोटर यांत्रिक Y-अक्ष प्रणाली को चलाती है।

एनकोडर फीडबैक नियंत्रण प्रणाली को वास्तविक मोटर गति के साथ कमांड किए गए आंदोलन की तुलना करने की अनुमति देता है। सर्वो प्रणाली लगातार अंतर को ठीक करती है, जिससे मशीन को घटक प्लेसमेंट के दौरान दोहराने योग्य स्थिति प्राप्त करने में मदद मिलती है।

सामान्य नियंत्रण क्रम है:

मोशन कंट्रोलर → सर्वो कम्युनिकेशन → सर्वो एम्पलीफायर → सर्वो मोटर → मैकेनिकल वाई एक्सिस → एनकोडर फीडबैक

यदि एम्पलीफायर सही ढंग से कमांड को संसाधित नहीं कर सकता है या मोटर पावर को नियंत्रित नहीं कर सकता है, तो मशीन सर्वो अलार्म उत्पन्न कर सकती है, अक्ष को सक्षम करने में विफल हो सकती है, या वाई-अक्ष की गति को रोक सकती है।

कैसे चुने

1. JUKI भाग संख्या का मिलान करें

इस उत्पाद के लिए पसंदीदा पहचान है:

40104696

केवल दिखावे को देखकर ऑर्डर न करें.

2. संपूर्ण मॉडल की जाँच करें

पूर्ण अंकन की पुष्टि करें:

एमआर-जे3-200बीएन-केएम084यू646

प्रत्यय महत्वपूर्ण है क्योंकि अनुकूलित MR-J3 संस्करणों में अलग-अलग अनुप्रयोग हो सकते हैं।

3. मशीन की पुष्टि करें

इस उत्पाद की पहचान इसके लिए की गई है:

JUKI FX-3R / FX-3RA.

4. अक्ष की पुष्टि करें

इस संस्करण का उपयोग किया जाता हैY अक्ष.

इसे भ्रमित मत करो40104695 MR-J3-200BN-KM084U645, जो एक्स-अक्ष अनुप्रयोग के लिए पहचाना जाता है।

5. पावर रेटिंग की पुष्टि करें

आवश्यक क्षमता है:

2 किलोवाट

मानक MR-J3-200BN बेस एम्पलीफायर को मित्सुबिशी द्वारा 2kW मॉडल के रूप में भी निर्दिष्ट किया गया है।

6. मूल नेमप्लेट की तुलना करें

ऑर्डर देने से पहले, मौजूदा एम्पलीफायर की एक स्पष्ट तस्वीर प्रदान करें जिसमें दिखाया गया हो:

• पूरा मॉडल नंबर.
• JUKI भाग संख्या.
• मशीन मॉडल.
• शक्ति दर्ज़ा।
• कनेक्टर क्षेत्र.
• मौजूदा लेबल जानकारी.

7. संपूर्ण सर्वो प्रणाली की जाँच करें

यदि मशीन में बार-बार सर्वो अलार्म है, तो एम्पलीफायर को बदलने से पहले मोटर, केबल, कनेक्टर, संचार प्रणाली, शीतलन स्थिति, बिजली की आपूर्ति और यांत्रिक अक्ष का निरीक्षण करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: JUKI 40104696 का उपयोग किस मशीन के लिए किया जाता है?

40104696 MR-J3-200BN-KM084U646 को JUKI FX-3R और FX-3RA SMT प्लेसमेंट मशीनों के लिए 2kW Y-अक्ष सर्वो एम्पलीफायर के रूप में पहचाना गया है। ऑर्डर देने से पहले हमेशा मूल एम्पलीफायर लेबल की पुष्टि करें।

Q2: क्या MR-J3-200BN-KM084U646 एक 2kW सर्वो एम्पलीफायर है?

हाँ। एप्लिकेशन-विशिष्ट इकाई को 2kW के रूप में सूचीबद्ध किया गया है, जबकि मित्सुबिशी आधिकारिक तौर पर मानक MR-J3-200BN बेस प्लेटफॉर्म को 2kW, 200V-क्लास SSCNET III सर्वो एम्पलीफायर के रूप में निर्दिष्ट करता है।

Q3: क्या MR-J3-200BN सीधे MR-J3-200BN-KM084U646 को प्रतिस्थापित कर सकता है?

संगतता की पुष्टि के लिए अकेले आधार मॉडल का उपयोग नहीं किया जाना चाहिए। प्रतिस्थापन से पहले संपूर्ण KM084U646 प्रत्यय, JUKI भाग संख्या 40104696, मशीन मॉडल, Y-अक्ष अनुप्रयोग, कनेक्टर और मूल नेमप्लेट सभी की जाँच की जानी चाहिए।

Q4: कौन सी समस्याएँ Y-अक्ष सर्वो ड्राइव की खराबी का संकेत दे सकती हैं?

संभावित लक्षणों में सर्वो अलार्म, वाई अक्ष को सक्षम करने में असमर्थता, असामान्य गति, रुक-रुक कर मशीन का रुकना, स्थिति में अस्थिरता, संचार दोष, या वाई-अक्ष गति का पूर्ण नुकसान शामिल है। मोटर, केबल, बिजली और यांत्रिक समस्याओं का भी निरीक्षण किया जाना चाहिए।

Q5: उद्धरण के लिए कौन सी जानकारी आवश्यक है?

कृपया प्रदान करें40104696,एमआर-जे3-200बीएन-केएम084यू646, मशीन मॉडल, आवश्यक मात्रा, पसंदीदा स्थिति, गंतव्य देश, और मूल एम्पलीफायर नेमप्लेट की एक स्पष्ट तस्वीर। यह जानकारी हमें उद्धरण से पहले सही भाग की पुष्टि करने में मदद करती है।
