| ब्रांड नाम: | Speedline MPM |
| मॉडल संख्या: | 1015390-01 |

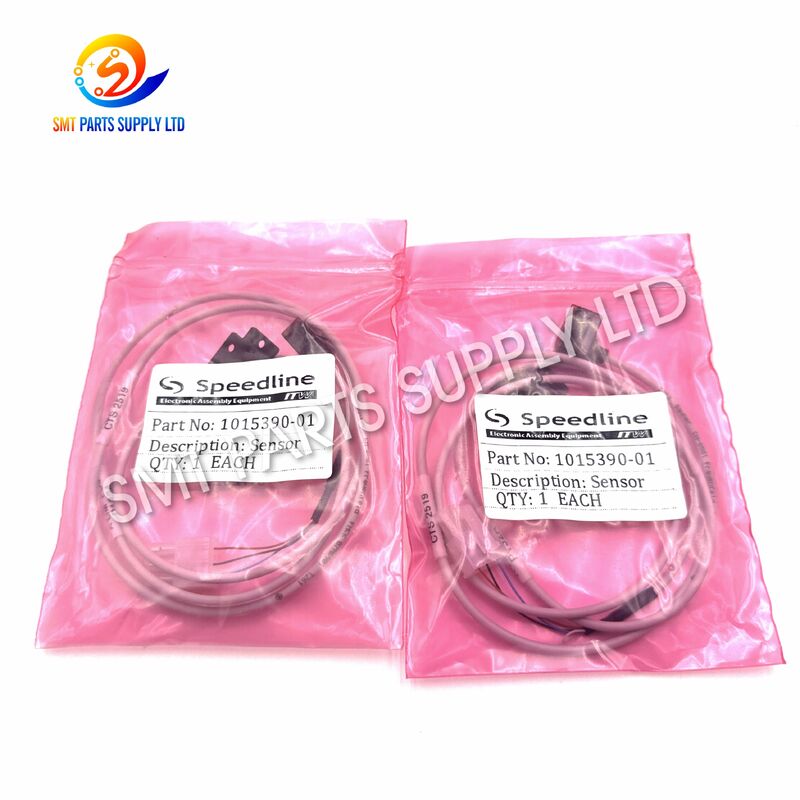

स्पीडलाइन MPM 1015390-01 कन्वेयर X लिमिट सेंसर MPM125 प्रिंटर के लिए
स्पीडलाइन MPM 1015390-01 कन्वेयर X लिमिट सेंसर MPM125 स्क्रीन प्रिंटर के कन्वेयर मोशन सिस्टम के लिए डिज़ाइन किया गया एक मशीन-विशिष्ट स्थिति पहचान घटक है। निर्दिष्ट X-अक्ष सीमा स्थिति पर स्थापित, सेंसर एक विद्युत स्विचिंग सिग्नल प्रदान करता है जब कन्वेयर तंत्र अपनी परिभाषित यात्रा सीमा तक पहुँचता है। यह सिग्नल मशीन नियंत्रक को अंतिम स्थिति की पहचान करने, संबंधित गति को रोकने या उलटने और एक नियंत्रित संचालन अनुक्रम बनाए रखने की अनुमति देता है।
एक सही ढंग से काम करने वाला लिमिट सेंसर स्थिर बोर्ड परिवहन, विश्वसनीय मशीन आरंभीकरण और सुसंगत कन्वेयर पोजिशनिंग के लिए महत्वपूर्ण है। जब मूल सेंसर क्षतिग्रस्त, दूषित, विद्युत रूप से अस्थिर या यांत्रिक रूप से गलत संरेखित हो जाता है, तो प्रिंटर स्थिति अलार्म प्रदर्शित कर सकता है, होमिंग पूरा करने में विफल हो सकता है, या सामान्य पीसीबी स्थानांतरण को बाधित कर सकता है।
भाग संख्या 1015390-01 रखरखाव और मरम्मत अनुप्रयोगों के लिए एक प्रतिस्थापन स्पेयर पार्ट के रूप में आपूर्ति की जाती है। खरीद से पहले भाग संख्या, स्थापित स्थिति, कनेक्टर उपस्थिति, माउंटिंग आयाम और मशीन कॉन्फ़िगरेशन द्वारा संगतता की पुष्टि की जानी चाहिए।
कन्वेयर सिस्टम मुद्रित सर्किट बोर्डों को प्रिंटिंग क्षेत्र में, उसके माध्यम से और उससे बाहर ले जाता है। इसकी गति एक नियंत्रित यांत्रिक सीमा के भीतर रहनी चाहिए। X लिमिट सेंसर इस गति अनुक्रम के भीतर एक स्थिति संदर्भ और यात्रा सुरक्षा घटक के रूप में कार्य करता है।
एक विश्वसनीय लिमिट सिग्नल के बिना, नियंत्रण प्रणाली यह निर्धारित करने में सक्षम नहीं हो सकती है कि कन्वेयर तंत्र अपने इच्छित सीमा तक पहुँच गया है या नहीं। इससे बार-बार गति के प्रयास, मशीन अलार्म, अपूर्ण आरंभीकरण, असामान्य यांत्रिक संपर्क, या बाधित पीसीबी स्थानांतरण हो सकता है।
सेंसर कई महत्वपूर्ण मशीन कार्यों में योगदान देता है:
| कार्य | परिचालन उद्देश्य |
|---|---|
| यात्रा सीमा का पता लगाना | पहचानता है कि कन्वेयर एक निर्दिष्ट सीमा तक कब पहुँचता है |
| स्थिति प्रतिक्रिया | मशीन नियंत्रण प्रणाली को एक स्विचिंग सिग्नल भेजता है |
| होमिंग सहायता | आरंभीकरण के दौरान संदर्भ-स्थिति पुष्टि का समर्थन करता है |
| ओवरट्रैवल की रोकथाम | अत्यधिक यांत्रिक यात्रा होने से पहले गति को रोकने में मदद करता है |
| प्रक्रिया समन्वय | कन्वेयर अनुक्रम को सही क्रम में जारी रखने की अनुमति देता है |
| दोष का पता लगाना | नियंत्रक को लापता या असामान्य स्थिति संकेतों की पहचान करने में मदद करता है |
एक कन्वेयर X लिमिट सेंसर बार-बार संचालित होता है जब भी मशीन आरंभीकरण करती है, अपनी कन्वेयर स्थिति को समायोजित करती है, या संबंधित गति अनुक्रम करती है। दीर्घकालिक उत्पादन उपयोग घटक को कंपन, धूल, सोल्डर पेस्ट अवशेष, सफाई रसायन, केबल आंदोलन और यांत्रिक प्रभाव के संपर्क में ला सकता है।
सेंसर की विफलता हमेशा केवल संवेदन घटक के कारण नहीं होती है। वायरिंग, कनेक्टर, माउंटिंग ब्रैकेट, नियंत्रण इनपुट और यांत्रिक संरेखण का भी समस्या निवारण के दौरान निरीक्षण किया जाना चाहिए।
| संभावित कारण | विवरण | संभावित परिणाम |
|---|---|---|
| सामान्य परिचालन घिसाव | बार-बार स्विचिंग चक्र धीरे-धीरे सेंसर की स्थिरता को प्रभावित करते हैं | अधूरी या विलंबित सिग्नल |
| यांत्रिक प्रभाव | कन्वेयर के पुर्जे, उपकरण, या गलत समायोजन सेंसर से टकरा सकते हैं | टूटा हुआ बॉडी या क्षतिग्रस्त संवेदन सतह |
| माउंटिंग मूवमेंट | ढीले स्क्रू या कंपन सेंसर की स्थिति बदल सकते हैं | गलत स्विचिंग पॉइंट |
| केबल थकान | बार-बार केबल झुकने से आंतरिक कंडक्टर क्षतिग्रस्त हो सकते हैं | अस्थिर सिग्नल या ओपन सर्किट |
| कनेक्टर ऑक्सीकरण | नमी या संदूषण विद्युत संपर्क को प्रभावित कर सकते हैं | अधूरी अलार्म |
| सोल्डर पेस्ट संदूषण | सेंसर या लक्ष्य क्षेत्र के आसपास अवशेष जमा हो सकते हैं | कम पहचान विश्वसनीयता |
| गलत लक्ष्य निकासी | अत्यधिक दूरी या खराब संरेखण सक्रियण को प्रभावित करता है | सेंसर स्विच नहीं करता है |
| नियंत्रण इनपुट दोष | इनपुट सर्किट में एक समस्या सेंसर विफलता के समान हो सकती है | नियंत्रक द्वारा कोई सिग्नल नहीं मिला |
| गलत प्रतिस्थापन | समान दिखने वाले सेंसर में अलग-अलग आउटपुट या वायरिंग हो सकती है | तत्काल अलार्म या खराबी |
| अनुचित सफाई | आक्रामक सॉल्वैंट्स प्लास्टिक, सील या केबल इन्सुलेशन को नुकसान पहुंचा सकते हैं | समय से पहले घटक विफलता |
एक दोषपूर्ण या गलत तरीके से समायोजित कन्वेयर X लिमिट सेंसर निम्नलिखित में से एक या अधिक लक्षण उत्पन्न कर सकता है:
| मशीन लक्षण | सेंसर से संभावित संबंध |
|---|---|
| कन्वेयर X-अक्ष सीमा अलार्म | अपेक्षित स्विचिंग सिग्नल गायब है |
| मशीन आरंभीकरण पूरा नहीं कर सकती | नियंत्रक संदर्भ स्थिति की पुष्टि नहीं कर सकता |
| कन्वेयर सीमा की ओर बढ़ता रहता है | सेंसर सिग्नल प्राप्त नहीं होता है या विलंबित होता है |
| कन्वेयर आवश्यक स्थिति तक पहुँचने से पहले रुक जाता है | सेंसर बहुत जल्दी सक्रिय हो जाता है या गलत संरेखित होता है |
| अलार्म रुक-रुक कर दिखाई देता है | केबल, कनेक्टर, या सेंसर आउटपुट अस्थिर हो सकता है |
| पीसीबी स्थानांतरण चक्र बाधित होता है | कन्वेयर स्थिति की पुष्टि नहीं होती है |
| मशीन पुनरारंभ के बाद अलार्म वापस आ जाता है | अंतर्निहित सेंसर या वायरिंग समस्या बनी रहती है |
| मैनुअल मूवमेंट काम करता है लेकिन स्वचालित मोड विफल हो जाता है | अनुक्रम तर्क आवश्यक स्थिति इनपुट प्राप्त नहीं करता है |
| सेंसर संकेतक बदलता है लेकिन नियंत्रक इनपुट नहीं बदलता है | वायरिंग, कनेक्टर, या इनपुट मॉड्यूल खराब हो सकता है |
| नियंत्रक इनपुट बदलता है लेकिन स्थिति गलत रहती है | यांत्रिक संरेखण या लक्ष्य स्थिति को समायोजन की आवश्यकता हो सकती है |
ये लक्षण यांत्रिक बंधन, क्षतिग्रस्त केबल, गलत मशीन पैरामीटर, ढीले कनेक्टर, इनपुट बोर्ड दोष, या कन्वेयर असेंबली समस्याओं के कारण भी हो सकते हैं। पुर्जों को बदलने से पहले एक पूर्ण निरीक्षण किया जाना चाहिए।
एक विफल या अस्थिर लिमिट सेंसर को बदलने से विश्वसनीय कन्वेयर स्थिति प्रतिक्रिया बहाल हो सकती है और मशीन को अपने सामान्य गति अनुक्रम को पूरा करने में मदद मिल सकती है। प्रतिस्थापन भाग को विद्युत विशेषताओं, भौतिक आयामों, माउंटिंग अभिविन्यास, कनेक्टर कॉन्फ़िगरेशन और स्विचिंग व्यवहार में मूल सेंसर से मेल खाना चाहिए।
स्पीडलाइन MPM 1015390-01 कन्वेयर X लिमिट सेंसर का उद्देश्य संबंधित भाग संख्या और कन्वेयर कॉन्फ़िगरेशन का उपयोग करने वाले MPM125 स्क्रीन प्रिंटर के लिए एक व्यावहारिक रखरखाव समाधान प्रदान करना है।
| लाभ | उत्पादन मूल्य |
|---|---|
| पुनर्स्थापित स्थिति प्रतिक्रिया | नियंत्रक को कन्वेयर यात्रा सीमा को पहचानने में मदद करता है |
| अधिक विश्वसनीय आरंभीकरण | सफल मशीन होमिंग और स्टार्टअप का समर्थन करता है |
| अप्रत्याशित अलार्म में कमी | अस्थिर सेंसर संकेतों के कारण होने वाले दोषों को समाप्त करता है |
| बेहतर कन्वेयर नियंत्रण | इच्छित गति और रोकने के अनुक्रम को बनाए रखता है |
| कम यांत्रिक जोखिम | परिभाषित सीमा से परे अनावश्यक यात्रा को रोकने में मदद करता है |
| तेज रखरखाव | भाग-संख्या पहचान प्रतिस्थापन चयन को सरल बनाती है |
| कम उत्पादन रुकावट | प्रिंटर संचालन की तेजी से बहाली का समर्थन करता है |
| अधिक सुसंगत पीसीबी हैंडलिंग | नियंत्रित बोर्ड परिवहन बनाए रखने में मदद करता है |
| आसान समस्या निवारण | एक स्थिर सेंसर सिग्नल तकनीशियनों को संबंधित प्रणालियों का सटीक परीक्षण करने की अनुमति देता है |
| विनिर्देश | विवरण |
|---|---|
| संदर्भ ब्रांड | स्पीडलाइन MPM |
| भाग संख्या | 1015390-01 |
| उत्पाद का नाम | कन्वेयर X लिमिट सेंसर |
| उत्पाद श्रेणी | SMT स्क्रीन प्रिंटर स्पेयर पार्ट |
| प्राथमिक कार्य | कन्वेयर यात्रा सीमा और स्थिति का पता लगाना |
| अनुप्रयोग उपकरण | MPM125 स्क्रीन प्रिंटर |
| स्थापना क्षेत्र | कन्वेयर X-अक्ष सीमा स्थिति |
| सिग्नल कार्य | मशीन नियंत्रक को स्थिति स्थिति सिग्नल भेजता है |
| परिचालन भूमिका | स्थिति पुष्टि, होमिंग सहायता, और ओवरट्रैवल की रोकथाम |
| घटक प्रकार | मशीन-विशिष्ट विद्युत संवेदन घटक |
| माउंटिंग विधि | मूल मशीन स्थापना के अनुसार |
| कनेक्टर प्रकार | स्थापित मशीन कॉन्फ़िगरेशन से मेल खाना चाहिए |
| केबल कॉन्फ़िगरेशन | मूल भाग या स्पष्ट तस्वीरों का उपयोग करके पुष्टि करें |
| विद्युत रेटिंग | मूल सेंसर और मशीन प्रलेखन के विरुद्ध सत्यापित करें |
| सेंसिंग विधि | स्थापित 1015390-01 कॉन्फ़िगरेशन के अनुसार पुष्टि करें |
| प्रतिस्थापन सिद्धांत | भाग संख्या, वायरिंग, माउंटिंग, और स्विचिंग व्यवहार का मिलान करें |
| अनुशंसित सत्यापन | भाग कोड, कनेक्टर, केबल, ब्रैकेट, आयाम, और मशीन सीरियल नंबर |
| आपूर्ति की स्थिति | ऑर्डर करने से पहले आपूर्तिकर्ता से पुष्टि करें |
| पैकिंग विधि | सुरक्षात्मक औद्योगिक स्पेयर-पार्ट्स पैकेजिंग |
| न्यूनतम आदेश मात्रा | वर्तमान स्टॉक और कोटेशन के अनुसार उपलब्ध |
विद्युत रेटिंग, आउटपुट प्रकार, कनेक्टर पिन असाइनमेंट, केबल लंबाई, संवेदन दूरी, और माउंटिंग आयाम केवल उपस्थिति से नहीं चुने जाने चाहिए। विभिन्न सेंसर संस्करणों में समान आवास हो सकते हैं जबकि विभिन्न ऑपरेटिंग वोल्टेज, आउटपुट लॉजिक, वायरिंग व्यवस्था, या कनेक्टर मानकों का उपयोग करते हैं।
सटीक आपूर्ति के लिए, निम्नलिखित जानकारी भेजें:
1015390-01 सेंसर मुख्य रूप से निर्दिष्ट MPM स्क्रीन प्रिंटर कॉन्फ़िगरेशन के कन्वेयर स्थिति-नियंत्रण प्रणाली में उपयोग किया जाता है। यह रखरखाव विभागों, SMT उत्पादन सुविधाओं, उपकरण मरम्मत कंपनियों और संबंधित स्थापित घटक के लिए प्रतिस्थापन की आवश्यकता वाले स्पेयर-पार्ट्स वितरकों के लिए उपयुक्त है।
| अनुप्रयोग | विवरण |
|---|---|
| MPM125 स्क्रीन प्रिंटर रखरखाव | एक दोषपूर्ण कन्वेयर X लिमिट सेंसर को बदलता है |
| कन्वेयर स्थिति मरम्मत | यात्रा-सीमा का पता लगाने को पुनर्स्थापित करता है |
| मशीन अलार्म समस्या निवारण | लापता लिमिट संकेतों से संबंधित दोषों को संबोधित करता है |
| निवारक रखरखाव | पूर्ण विफलता से पहले अस्थिर सेंसर को बदलता है |
| उपकरण नवीनीकरण | उपयोग किए गए स्क्रीन-प्रिंटिंग उपकरणों की बहाली का समर्थन करता है |
| स्पेयर-पार्ट्स इन्वेंटरी | उत्पादन लाइनों के लिए महत्वपूर्ण प्रतिस्थापन घटकों को बनाए रखता है |
| आपातकालीन मशीन मरम्मत | अप्रत्याशित सेंसर विफलता के बाद डाउनटाइम को कम करता है |
| उत्पादन लाइन स्थानांतरण | परिवहन या पुन: स्थापना के दौरान क्षतिग्रस्त घटकों को बदलता है |
कन्वेयर X लिमिट सेंसर प्रिंटर के मोशन-कंट्रोल फीडबैक सिस्टम के हिस्से के रूप में काम करता है। जब कन्वेयर तंत्र अपनी परिभाषित X-अक्ष सीमा की ओर बढ़ता है, तो एक यांत्रिक लक्ष्य, एक्चुएटर, या पता लगाने योग्य वस्तु संवेदन स्थिति के पास आती है।
एक बार आवश्यक सक्रियण स्थिति पहुँच जाने पर, सेंसर अपनी विद्युत आउटपुट स्थिति बदल देता है। मशीन नियंत्रक इस स्थिति को संबंधित इनपुट सर्किट के माध्यम से पढ़ता है और निर्धारित करता है कि कन्वेयर अपेक्षित सीमा या संदर्भ स्थिति तक पहुँच गया है।
नियंत्रक तब संबंधित गति को रोक सकता है, दिशा उलट सकता है, होमिंग चरण पूरा कर सकता है, या ऑपरेटिंग अनुक्रम के अगले चरण पर आगे बढ़ सकता है।
| चरण | मशीन क्रिया | सेंसर कार्य |
|---|---|---|
| 1 | प्रिंटर आरंभीकरण शुरू करता है | नियंत्रक वर्तमान सेंसर स्थिति की जाँच करता है |
| 2 | कन्वेयर तंत्र चलना शुरू करता है | सेंसर यात्रा की स्थिति की निगरानी करता है |
| 3 | लक्ष्य X सीमा स्थिति के पास आता है | सेंसर आउटपुट स्थिति बदलने के लिए तैयार होता है |
| 4 | लक्ष्य सक्रियण बिंदु तक पहुँचता है | सेंसर लिमिट सिग्नल भेजता है |
| 5 | नियंत्रक इनपुट प्राप्त करता है | गति रुक जाती है, उलट जाती है, या पुष्टि हो जाती है |
| 6 | मशीन संदर्भ अनुक्रम पूरा करती है | सामान्य उत्पादन संचालन उपलब्ध हो जाता है |
एक लिमिट सेंसर सीधे कन्वेयर मोटर को नियंत्रित नहीं करता है। यह मशीन नियंत्रण प्रणाली को एक इनपुट सिग्नल प्रदान करता है। नियंत्रक इस सिग्नल की व्याख्या सॉफ्टवेयर लॉजिक, मोटर कमांड, टाइमिंग शर्तों और अन्य सुरक्षा इनपुट के साथ करता है।
इस कारण से, एक लापता कन्वेयर लिमिट सिग्नल कई क्षेत्रों से उत्पन्न हो सकता है:
सही चयन के लिए सामान्य उत्पाद उपस्थिति से अधिक की आवश्यकता होती है। औद्योगिक सेंसर समान दिख सकते हैं जबकि अलग-अलग वायरिंग, आउटपुट पोलरिटी, कनेक्टर पिन असाइनमेंट, सेंसिंग रेंज, या माउंटिंग व्यवस्था का उपयोग करते हैं।
| सत्यापन आइटम | क्या जांचें | महत्व |
|---|---|---|
| भाग संख्या | मूल भाग या मशीन पार्ट्स सूची पर 1015390-01 की पुष्टि करें | आवश्यक |
| मशीन मॉडल | प्रिंटर निर्दिष्ट MPM125 कॉन्फ़िगरेशन है, इसकी पुष्टि करें | आवश्यक |
| मशीन सीरियल नंबर | उत्पादन संस्करण और स्थापित कॉन्फ़िगरेशन की पहचान करें | अत्यधिक अनुशंसित |
| कनेक्टर | आकार, पिन की संख्या, कीइंग, और लॉकिंग विधि की तुलना करें | आवश्यक |
| केबल | लंबाई, निकास दिशा, सुरक्षा आस्तीन, और रूटिंग की तुलना करें | महत्वपूर्ण |
| माउंटिंग छेद | रिक्ति, अभिविन्यास, और ब्रैकेट व्यवस्था की पुष्टि करें | आवश्यक |
| सेंसर बॉडी | आयाम और संवेदन-चेहरे की स्थिति की तुलना करें | महत्वपूर्ण |
| आउटपुट व्यवहार | स्विचिंग लॉजिक और विद्युत संगतता की पुष्टि करें | आवश्यक |
| स्थापना स्थान | पुष्टि करें कि सेंसर कन्वेयर X लिमिट स्थिति पर उपयोग किया जाता है | आवश्यक |
| मौजूदा लेबल | सभी पठनीय चिह्नों की एक स्पष्ट तस्वीर भेजें | अत्यधिक अनुशंसित |
सबसे तेज कोटेशन और सबसे कम चयन जोखिम के लिए, प्रदान करें:
भाग संख्या + मशीन मॉडल + सीरियल नंबर + मूल भाग तस्वीरें + मात्रा + डिलीवरी देश
उदाहरण पूछताछ प्रारूप:
आवश्यक भाग: स्पीडलाइन MPM 1015390-01
मशीन मॉडल: MPM125
अनुप्रयोग: कन्वेयर X लिमिट स्थिति
मात्रा: 2 पीस
मशीन सीरियल नंबर: अनुरोध पर उपलब्ध
तस्वीरें: सामने, लेबल, कनेक्टर, केबल, और माउंटिंग स्थिति संलग्न
प्रतिस्थापन से पहले, तकनीशियनों को एक विद्युत संवेदन समस्या को एक यांत्रिक गति समस्या से अलग करना चाहिए।
| निरीक्षण परिणाम | अधिक संभावित कारण |
|---|---|
| कन्वेयर मैन्युअल रूप से नहीं चल सकता | यांत्रिक बंधन, मोटर, ड्राइवर, या ट्रांसमिशन समस्या |
| कन्वेयर चलता है लेकिन सेंसर की स्थिति में कोई बदलाव नहीं होता है | सेंसर, लक्ष्य, वायरिंग, या संरेखण समस्या |
| सेंसर संकेतक बदलता है लेकिन नियंत्रक इनपुट अपरिवर्तित रहता है | केबल, कनेक्टर, या इनपुट सर्किट समस्या |
| नियंत्रक इनपुट सही ढंग से बदलता है लेकिन अलार्म बना रहता है | अनुक्रम तर्क, समय, या कोई अन्य इंटरलॉक |
| सेंसर बहुत जल्दी सक्रिय हो जाता है | गलत माउंटिंग या लक्ष्य समायोजन |
| सेंसर केवल दबाने या हिलाने पर सक्रिय होता है | ढीला माउंटिंग या आंतरिक सेंसर क्षति |
| कंपन के दौरान ही अलार्म होता है | अधूरी केबल या कनेक्टर संपर्क |
| केबल मूवमेंट के बाद अलार्म गायब हो जाता है | टूटा हुआ कंडक्टर या खराब कनेक्टर कनेक्शन |
| प्रतिस्थापन सेंसर तुरंत विफल हो जाता है | गलत विद्युत विनिर्देश या वायरिंग |
| कन्वेयर अपेक्षित सीमा से परे यात्रा करता है | लापता सेंसर इनपुट, गलत माउंटिंग, या नियंत्रण दोष |
स्थापना प्रशिक्षित रखरखाव कर्मियों द्वारा की जानी चाहिए जो SMT स्क्रीन प्रिंटर और औद्योगिक विद्युत प्रणालियों से परिचित हों।
सेंसर को बदलने से पहले, निम्नलिखित का निरीक्षण करें:
| जांचें | अनुशंसित कार्रवाई |
|---|---|
| सेंसर सतह | अनुमोदित सफाई विधि का उपयोग करके धूल और अवशेष हटा दें |
| माउंटिंग स्क्रू | ढीले हार्डवेयर को सावधानी से कसें |
| लक्ष्य संरेखण | पुष्टि करें कि चलता हुआ लक्ष्य संवेदन क्षेत्र तक पहुँचता है |
| कनेक्टर की स्थिति | मुड़े हुए पिन, ऑक्सीकरण, ढीलापन, या संदूषण के लिए निरीक्षण करें |
| केबल की स्थिति | कट, संपीड़न, कठोर मोड़, या टूटे हुए इन्सुलेशन के लिए देखें |
| इनपुट स्थिति | जांचें कि मशीन डायग्नोस्टिक स्क्रीन बदलती है या नहीं |
| बिजली की आपूर्ति | मशीन प्रलेखन के अनुसार सही आपूर्ति सत्यापित करें |
| यांत्रिक गति | पुष्टि करें कि कन्वेयर अपेक्षित स्थिति तक स्वतंत्र रूप से पहुँचता है |
| अलार्म इतिहास | सटीक अलार्म कोड और ऑपरेटिंग स्थिति रिकॉर्ड करें |
| प्रतिस्थापन इतिहास | जांचें कि पहले गलत भाग स्थापित किया गया था या नहीं |
स्थापना के बाद, सत्यापित करें:
नियमित निरीक्षण पूर्ण मशीन रुकावट का कारण बनने से पहले सेंसर समस्याओं की पहचान कर सकता है।
| रखरखाव आइटम | अनुशंसित अभ्यास |
|---|---|
| दृश्य निरीक्षण | अनुसूचित कन्वेयर रखरखाव के दौरान सेंसर की जाँच करें |
| सफाई | अनुमोदित सामग्री का उपयोग करके धूल और अवशेष हटा दें |
| माउंटिंग जाँच | पुष्टि करें कि स्क्रू और ब्रैकेट सुरक्षित बने हुए हैं |
| केबल निरीक्षण | घिसाव, संपीड़न, और बार-बार झुकने के लिए जाँच करें |
| कनेक्टर निरीक्षण | पूर्ण जुड़ाव और साफ संपर्क सतहों की पुष्टि करें |
| लक्ष्य निकासी | सत्यापित करें कि सक्रियण स्थिति शिफ्ट नहीं हुई है |
| सिग्नल परीक्षण | मैन्युअल कन्वेयर मूवमेंट के दौरान इनपुट स्थिति का निरीक्षण करें |
| स्पेयर इन्वेंटरी | महत्वपूर्ण उपकरणों के लिए कम से कम एक सत्यापित भाग रखें |
| रखरखाव रिकॉर्ड | प्रतिस्थापन तिथि, अलार्म इतिहास, और मशीन सीरियल नंबर रिकॉर्ड करें |
| तकनीशियन प्रशिक्षण | सुनिश्चित करें कि कर्मचारी सिग्नल परीक्षण और संरेखण प्रक्रियाओं को समझते हैं |
उपयुक्त निरीक्षण अंतराल मशीन उपयोग, कारखाने की स्थिति, रखरखाव मानकों और पिछले विफलता इतिहास पर निर्भर करता है।
1015390-01 संदर्भ रखरखाव टीमों को एक परिभाषित मशीन स्पेयर पार्ट खोजने की अनुमति देता है बजाय इसके कि पर्याप्त संगतता जानकारी के बिना एक सामान्य-उद्देश्य वाले सेंसर का चयन किया जाए।
घटक का उपयोग निर्दिष्ट कन्वेयर X-अक्ष यात्रा सीमा का पता लगाने और मशीन नियंत्रण प्रणाली को आवश्यक स्थिति स्थिति प्रदान करने के लिए किया जाता है।
एक विश्वसनीय सेंसर सिग्नल प्रिंटर को स्टार्टअप के दौरान अपनी संदर्भ स्थिति की पुष्टि करने और कन्वेयर-संबंधित अलार्म से उबरने में मदद करता है।
एक पुष्टि किए गए दोषपूर्ण सेंसर को बदलने से अस्थिर घटक के बार-बार परीक्षण को समाप्त किया जा सकता है और तकनीशियनों को व्यापक कन्वेयर प्रणाली की जाँच जारी रखने की अनुमति मिलती है।
MPM उपकरणों का संचालन करने वाली उत्पादन सुविधाएं आपातकालीन मरम्मत समय को कम करने के लिए स्टॉक में सत्यापित महत्वपूर्ण सेंसर रख सकती हैं।
उत्पाद को इलेक्ट्रॉनिक्स कारखानों, उपकरण सेवा कंपनियों और SMT स्पेयर-पार्ट्स वितरकों के लिए उद्धृत किया जा सकता है जिन्हें अंतर्राष्ट्रीय शिपमेंट की आवश्यकता होती है।
आदेश आवश्यकताओं और उपलब्ध परीक्षण स्थितियों के अनुसार प्रत्येक आपूर्ति किए गए घटक की जाँच की जानी चाहिए।
| निरीक्षण श्रेणी | निरीक्षण सामग्री |
|---|---|
| पहचान | उत्पाद का नाम और भाग संख्या की पुष्टि करें |
| दिखावट | आवास, केबल, कनेक्टर, और माउंटिंग पॉइंट की जाँच करें |
| कनेक्टर | पिन की स्थिति और लॉकिंग संरचना की जाँच करें |
| केबल | इन्सुलेशन, स्ट्रेन रिलीफ, और केबल निकास का निरीक्षण करें |
| आयाम | आवश्यक होने पर महत्वपूर्ण माउंटिंग आयामों की तुलना करें |
| विद्युत जाँच | निरंतरता या आउटपुट व्यवहार का परीक्षण करें जब लागू हो |
| पैकिंग | शिपमेंट के दौरान सेंसर बॉडी और कनेक्टर की सुरक्षा करें |
| ऑर्डर सत्यापन | मात्रा और ग्राहक द्वारा प्रदान की गई संदर्भ जानकारी का मिलान करें |
चूंकि मशीन संस्करण भिन्न हो सकते हैं, अंतिम संगतता ग्राहक की स्थापित कॉन्फ़िगरेशन पर निर्भर करती है।
सेंसर को परिवहन के दौरान प्रभाव, संपीड़न, नमी और इलेक्ट्रोस्टैटिक एक्सपोजर से संवेदन बॉडी, केबल और कनेक्टर की सुरक्षा के लिए पैक किया जाना चाहिए।
उपलब्ध शिपिंग विधियों में अंतर्राष्ट्रीय एक्सप्रेस, एयर कार्गो, समेकित शिपमेंट, या अन्य SMT स्पेयर पार्ट्स के साथ शिपमेंट शामिल हो सकता है।
सटीक कोटेशन प्राप्त करने के लिए, निम्नलिखित विवरण भेजें:
| आवश्यक जानकारी | उदाहरण |
|---|---|
| उत्पाद का नाम | कन्वेयर X लिमिट सेंसर |
| भाग संख्या | 1015390-01 |
| उपकरण | स्पीडलाइन MPM स्क्रीन प्रिंटर |
| मशीन मॉडल | MPM125 |
| आवश्यक मात्रा | 1, 2, 5, या अधिक पीस |
| मूल भाग की तस्वीरें | लेबल, बॉडी, कनेक्टर, और केबल |
| मशीन सीरियल नंबर | संगतता जाँच के लिए अनुशंसित |
| डिलीवरी देश | माल ढुलाई अनुमान के लिए आवश्यक |
| आवश्यक डिलीवरी समय | मानक या तत्काल |
| अतिरिक्त भाग | जब उपलब्ध हो तो स्पेयर-पार्ट्स की पूरी सूची प्रदान करें |
1015390-01 सेंसर निर्दिष्ट कन्वेयर X-अक्ष यात्रा सीमा का पता लगाता है और प्रिंटर नियंत्रण प्रणाली को एक स्थिति सिग्नल भेजता है। यह सिग्नल कन्वेयर को रोकने, संदर्भ-स्थिति की पुष्टि, मशीन आरंभीकरण और सामान्य पीसीबी स्थानांतरण अनुक्रमण का समर्थन करता है।
नहीं। हर MPM प्रिंटर के लिए संगतता नहीं मानी जानी चाहिए। यह भाग निर्दिष्ट MPM125 कन्वेयर अनुप्रयोग के लिए सूचीबद्ध है, लेकिन ऑर्डर करने से पहले मशीन सीरियल नंबर, कनेक्टर, केबल, माउंटिंग व्यवस्था और स्थापित भाग संख्या की जाँच की जानी चाहिए।
मैन्युअल रूप से कन्वेयर को हिलाते समय सेंसर संकेतक या मशीन इनपुट स्थिति की जाँच करें। लक्ष्य संरेखण, कनेक्टर, केबल, आपूर्ति और नियंत्रक इनपुट का भी निरीक्षण करें। एक सेंसर सही ढंग से काम कर सकता है जबकि एक टूटी हुई केबल या दोषपूर्ण इनपुट सर्किट नियंत्रक को इसका सिग्नल प्राप्त करने से रोकता है।
भाग संख्या 1015390-01, मशीन मॉडल, सीरियल नंबर, आवश्यक मात्रा, डिलीवरी देश, और मूल सेंसर की स्पष्ट तस्वीरें प्रदान करें। कनेक्टर, केबल, लेबल, माउंटिंग छेद, और स्थापना स्थिति तस्वीरों में दिखाई देनी चाहिए।
समान उपस्थिति संगतता की पुष्टि नहीं करती है। प्रतिस्थापन को आवश्यक वोल्टेज, आउटपुट व्यवहार, कनेक्टर पिन असाइनमेंट, केबल व्यवस्था, संवेदन विशेषताओं, माउंटिंग आयामों और सक्रियण स्थिति से मेल खाना चाहिए। एक गलत सेंसर अलार्म, वायरिंग क्षति, या अविश्वसनीय कन्वेयर संचालन का कारण बन सकता है।
SMT पार्ट्स सप्लाई लिमिटेड।इलेक्ट्रॉनिक्स विनिर्माण उपकरण के लिए स्क्रीन प्रिंटर पार्ट्स, SMT मशीन स्पेयर पार्ट्स, सेंसर, मोटर, कंट्रोल बोर्ड, कन्वेयर कंपोनेंट्स, फीडर, नोजल, और रखरखाव आइटम की आपूर्ति करता है।
तेज कोटेशन के लिए, कृपया भेजें:
हमारी बिक्री टीम आपकी पूछताछ के अनुसार उत्पाद संदर्भ, उपलब्धता, पैकिंग आवश्यकताओं और शिपिंग विकल्पों की जाँच करेगी।
मूल्य निर्धारण, संगतता जाँच, डिलीवरी जानकारी, और संयुक्त SMT स्पेयर-पार्ट्स कोटेशन के लिए आज ही हमसे संपर्क करें।
वीडियो
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
