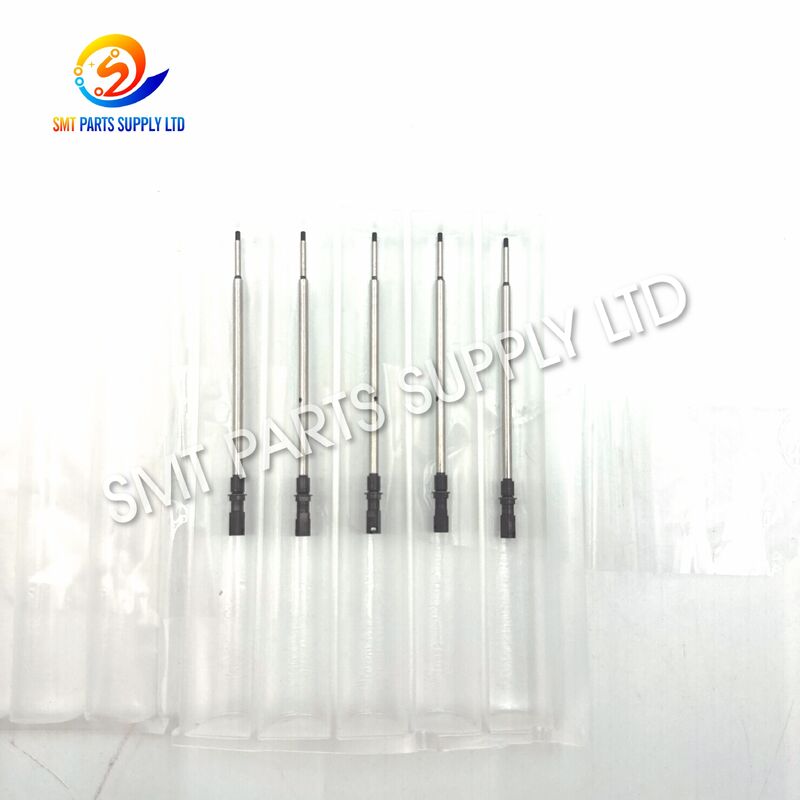

फ़ूजी 2AGTHA004600 2SGTHA000500 2AGTHA009100 प्रिसिजन NXT H24 नोजल शाफ्ट

यह FUJI 2AGTHA004600, 2SGTHA000500, और 2AGTHA009100 NXT H24 हेड नोजल शाफ्ट H24 प्लेसमेंट हेड के नोजल मैकेनिज्म के भीतर इस्तेमाल किया जाने वाला एक प्रेसिजन मैकेनिकल कंपोनेंट है। यह FUJI NXT पिक-एंड-प्लेस उपकरण के लिए डिज़ाइन किया गया है और कंपोनेंट पिकअप और प्लेसमेंट ऑपरेशंस के दौरान सटीक, स्मूथ और रिपीटेबल नोजल-एक्सिस मूवमेंट का समर्थन करता है।

इस शाफ्ट को H24 सिरिंज शाफ्ट, नोजल होल्डर शाफ्ट, प्लेसमेंट-हेड शाफ्ट, या नोजल ड्राइविंग शाफ्ट के रूप में भी वर्णित किया जा सकता है। यह आमतौर पर तब आवश्यक होता है जब स्थापित कंपोनेंट घिस जाता है, खरोंच जाता है, मुड़ जाता है, दूषित हो जाता है, या यांत्रिक रूप से क्षतिग्रस्त हो जाता है।

उत्पाद निवारक रखरखाव, प्लेसमेंट-हेड रीबिल्डिंग, आपातकालीन मरम्मत, और फैक्ट्री स्पेयर-पार्ट्स इन्वेंटरी के लिए उपयुक्त है। स्टॉक, डिलीवरी आवश्यकताओं और ग्राहक विनिर्देशों के अनुसार मूल और संगत आपूर्ति विकल्प उपलब्ध हो सकते हैं। क्योंकि विभिन्न पार्ट नंबर विभिन्न संशोधनों या असेंबली कॉन्फ़िगरेशन का प्रतिनिधित्व कर सकते हैं, खरीदारों को पुष्टि के लिए मशीन मॉडल, H24 हेड लेबल, पुराना पार्ट नंबर, तस्वीरें और आयाम प्रदान करने चाहिए।

SMT प्लेसमेंट ऑपरेशंस के दौरान नोजल शाफ्ट बार-बार ऊर्ध्वाधर मूवमेंट करता है। उच्च-वॉल्यूम उत्पादन में, कंपोनेंट प्लेसमेंट हेड के अंदर काम करते हुए लाखों मूवमेंट साइकल पूरा कर सकता है।

यांत्रिक घिसाव, संदूषण, नोजल टकराव, गलत रखरखाव, या अनुचित स्थापना धीरे-धीरे मूवमेंट सटीकता को कम कर सकती है। एक क्षतिग्रस्त शाफ्ट मशीन की पूर्ण विफलता से पहले रुक-रुक कर होने वाली खराबी का कारण बन सकता है।

एक नोजल शाफ्ट समस्या निम्नलिखित लक्षणों में से एक या अधिक उत्पन्न कर सकती है:

• नोजल मूवमेंट सामान्य से धीमा है।
• नोजल सुचारू रूप से वापस नहीं आता है।
• पिकअप त्रुटियाँ रुक-रुक कर होती हैं।
• प्लेसमेंट सटीकता अस्थिर हो जाती है।
• हेड असामान्य यांत्रिक शोर उत्पन्न करता है।
• नोजल की ऊंचाई असंगत दिखाई देती है।
• शाफ्ट पर दिखाई देने वाली खरोंच या घिसाव दिखाई देता है।
• मैनुअल जांच के दौरान नोजल मैकेनिज्म अटक जाता है।
• प्लेसमेंट अस्वीकृति दरें अप्रत्याशित रूप से बढ़ जाती हैं।
• हेड मूवमेंट के बाद मशीन अलार्म दिखाई देता है।
• स्थापित शाफ्ट स्पष्ट रूप से मुड़ा हुआ है।
• एक ही हेड स्थिति पर बार-बार नोजल-संबंधित त्रुटियाँ होती हैं।

ये लक्षण नोजल, स्प्रिंग, होल्डर, सील, सेंसर, वैक्यूम कंपोनेंट्स, फीडर, कंपोनेंट प्रेजेंटेशन, या मशीन कैलिब्रेशन के कारण भी हो सकते हैं। इसलिए शाफ्ट को बदलने से पहले पूर्ण हेड मैकेनिज्म का निरीक्षण किया जाना चाहिए।

एक घिसे हुए या क्षतिग्रस्त H24 नोजल शाफ्ट को बदलने से प्लेसमेंट-हेड मैकेनिज्म के भीतर नियंत्रित मूवमेंट को बहाल करने में मदद मिल सकती है। सही प्रतिस्थापन आवश्यक हेड संस्करण, पार्ट नंबर, भौतिक आयाम, माउंटिंग संरचना, सतह की स्थिति और स्थापना स्थिति से मेल खाना चाहिए।

एक संरचित सत्यापन और प्रतिस्थापन प्रक्रिया गलत-भाग जोखिमों को कम करती है।

शाफ्ट को केवल दिखावट के आधार पर नहीं चुना जाना चाहिए। प्रेसिजन SMT हेड कंपोनेंट्स समान दिख सकते हैं जबकि उनकी लंबाई, व्यास, एंड स्ट्रक्चर, ग्रूव्स, शोल्डर, माउंटिंग फीचर्स, या उत्पादन संशोधन अलग-अलग हो सकते हैं।

शाफ्ट को एक प्रेसिजन प्लेसमेंट-हेड कंपोनेंट के रूप में निर्मित किया जाता है। नियंत्रित आयाम और ठीक से फिनिश किया गया कार्यात्मक सतह H24 नोजल मैकेनिज्म के भीतर स्मूथ मूवमेंट का समर्थन करने में मदद करते हैं।

उत्पाद FUJI NXT उपकरण के रखरखाव और मरम्मत के लिए अभिप्रेत है जिसमें H24 प्लेसमेंट हेड लगा हो। इसका उपयोग निवारक सर्विसिंग, आपातकालीन मरम्मत और हेड रीबिल्डिंग के दौरान किया जा सकता है।

सूची में पार्ट संदर्भ शामिल हैं 2AGTHA004600, 2SGTHA000500, और 2AGTHA009100, खरीदारों को विभिन्न खरीद रिकॉर्ड या रखरखाव संदर्भों का उपयोग करके उत्पाद का पता लगाने में मदद करता है।

विभिन्न आपूर्ति विकल्प उपलब्ध हो सकते हैं। पेश किए गए उत्पाद की स्थिति और आपूर्ति का प्रकार कोटेशन में स्पष्ट रूप से बताया जाएगा।

ऑर्डर को पार्ट नंबर, मशीन मॉडल, हेड लेबल, तस्वीरों, आयामों और ग्राहक नमूने के अनुसार शिपमेंट से पहले जांचा जा सकता है।

अंतर्राष्ट्रीय परिवहन के दौरान खरोंच, संदूषण, प्रभाव, या विकृति के जोखिम को कम करने के लिए शाफ्ट को व्यक्तिगत रूप से संरक्षित किया जाता है।

निम्नलिखित तालिका उत्पाद पहचान के लिए डिज़ाइन की गई है। यह गारंटी नहीं देता है कि सूचीबद्ध प्रत्येक संख्या सीधे विनिमेय है।

तीन पार्ट नंबर संबंधित उत्पादों, उत्पादन संशोधनों, उप-असेंबली, या विभिन्न H24 हेड कॉन्फ़िगरेशन का उल्लेख कर सकते हैं। समान उत्पाद विवरण स्वचालित रूप से समान आयामों या प्रत्यक्ष प्रतिस्थापन की पुष्टि नहीं करते हैं।

एक संदर्भ को दूसरे से बदलने से पहले, ग्राहकों को सत्यापित करना चाहिए:

H24 हेड नोजल शाफ्ट कारखानों, रखरखाव विभागों, सेवा कंपनियों और वितरकों के लिए उपयुक्त है जो FUJI NXT SMT प्लेसमेंट उपकरण के साथ काम करते हैं।

ईएमएस कारखाने अक्सर विभिन्न ग्राहक परियोजनाओं के लिए कई एसएमटी लाइनें संचालित करते हैं। उपयुक्त H24 हेड कंपोनेंट्स को बनाए रखने से मरम्मत में देरी को कम करने और लगातार मशीन उपलब्धता का समर्थन करने में मदद मिल सकती है।

घरेलू इलेक्ट्रॉनिक्स, स्मार्ट डिवाइस, डिस्प्ले और संबंधित सर्किट बोर्डों के उच्च-वॉल्यूम उत्पादन के लिए स्थिर पिकअप और प्लेसमेंट प्रदर्शन की आवश्यकता होती है। घिसे हुए हेड कंपोनेंट्स को निर्धारित रखरखाव के दौरान बदला जाना चाहिए।

ऑटोमोटिव इलेक्ट्रॉनिक्स उत्पादन में सामान्यतः प्रलेखित रखरखाव, नियंत्रित प्रतिस्थापन प्रक्रियाओं और स्थिर उपकरण प्रदर्शन की आवश्यकता होती है। स्थापना से पहले पार्ट-नंबर सत्यापन विशेष रूप से महत्वपूर्ण है।

शाफ्ट नियंत्रकों, सेंसर, पावर मॉड्यूल, इनवर्टर, औद्योगिक संचार उत्पादों और स्वचालन उपकरणों के निर्माण के लिए उपयोग किए जाने वाले NXT उपकरणों का समर्थन कर सकता है।

राउटर, संचार मॉड्यूल, नेटवर्किंग उत्पाद, और सिग्नल-प्रोसेसिंग बोर्ड के निर्माता प्लेसमेंट-मशीन स्पेयर-पार्ट्स इन्वेंटरी में नोजल शाफ्ट शामिल कर सकते हैं।

एलईडी बोर्ड उत्पादन में लंबे समय तक संचालन और बार-बार प्लेसमेंट साइकल शामिल हो सकते हैं। नियमित हेड निरीक्षण संदूषण, घिसाव और असामान्य नोजल मूवमेंट की पहचान करने में मदद करता है।

मेडिकल इलेक्ट्रॉनिक उत्पादों को असेंबल करने वाली सुविधाएं अपने स्वीकृत रखरखाव और गुणवत्ता-नियंत्रण प्रक्रियाओं के भीतर सत्यापित प्रतिस्थापन कंपोनेंट्स का उपयोग कर सकती हैं।

पेशेवर सेवा प्रदाता H24 हेड निरीक्षण, रीबिल्डिंग, मरम्मत और कार्यात्मक परीक्षण के दौरान कंपोनेंट का उपयोग कर सकते हैं।

वितरक NXT प्लेसमेंट मशीनों को संचालित करने वाले कारखानों को नोजल शाफ्ट की आपूर्ति कर सकते हैं। विभिन्न संदर्भों और संशोधनों को अलग से लेबल और संग्रहीत किया जाना चाहिए।

H24 प्लेसमेंट हेड फीडर से इलेक्ट्रॉनिक कंपोनेंट्स को उठाने और उन्हें प्रोग्राम किए गए पीसीबी स्थानों पर रखने के लिए कई नोजल पोजीशन का उपयोग करता है। नोजल शाफ्ट यांत्रिक संरचना का हिस्सा बनता है जो नियंत्रित ऊर्ध्वाधर नोजल मूवमेंट का समर्थन करता है।

एक सरलीकृत प्लेसमेंट अनुक्रम नीचे वर्णित है:

1. प्लेसमेंट हेड कंपोनेंट पिकअप पोजीशन पर जाता है।
2. चयनित नोजल मैकेनिज्म नीचे की ओर बढ़ता है।
3. नोजल प्रोग्राम किए गए पिकअप ऊंचाई तक पहुंचता है।
4. नोजल सिस्टम के माध्यम से वैक्यूम लगाया जाता है।
5. इलेक्ट्रॉनिक कंपोनेंट फीडर से उठाया जाता है।
6. कंपोनेंट को हेड द्वारा उठाया और ले जाया जाता है।
7. मशीन कंपोनेंट की स्थिति और ओरिएंटेशन की जांच करती है।
8. हेड प्रोग्राम किए गए पीसीबी निर्देशांक पर जाता है।
9. नोजल प्लेसमेंट ऊंचाई तक नीचे आता है।
10. कंपोनेंट को सोल्डर-पेस्ट पोजीशन पर छोड़ा जाता है।
11. नोजल अपनी प्रारंभिक स्थिति में लौटता है।
12. मशीन अगले प्रोग्राम किए गए चक्र पर जारी रहती है।

शाफ्ट को इस पूरी प्रक्रिया के दौरान स्मूथ और स्थिर मूवमेंट बनाए रखना चाहिए। मुड़ना, संदूषण, खरोंच, गलत आयाम, या स्थापना का गलत संरेखण घर्षण बढ़ा सकता है और नोजल वापसी को प्रभावित कर सकता है।

केवल शाफ्ट को बदलने से समस्या हल नहीं हो सकती है यदि गाइड, स्प्रिंग, सील, होल्डर, नोजल, या कोई अन्य संबंधित कंपोनेंट भी क्षतिग्रस्त हो।

सत्यापित करें कि उपकरण FUJI NXT श्रृंखला से संबंधित है। केवल 'NXT मशीन' लिखने के बजाय पूर्ण मॉडल प्रदान करें।

जांचें कि मशीन H24 प्लेसमेंट हेड से लैस है या नहीं। हेड लेबल की एक स्पष्ट तस्वीर भेजें।

रखरखाव रिकॉर्ड, लेबल, खरीद इतिहास, और हटाए गए कंपोनेंट की जांच करें निम्नलिखित संदर्भों में से एक के लिए:

• 2AGTHA004600
• 2SGTHA000500
• 2AGTHA009100

तस्वीरों में स्पष्ट रूप से दिखाना चाहिए:

• पूर्ण शाफ्ट प्रोफाइल
• दोनों एंड स्ट्रक्चर
• मुख्य बॉडी सतह
• ग्रूव्स और शोल्डर
• छेद या थ्रेडेड क्षेत्र
• लोकेटिंग या माउंटिंग विवरण
• मूल लेबल या पैकेजिंग
• हेड के अंदर स्थापना स्थिति

उपयुक्त प्रेसिजन मापने वाले उपकरणों का उपयोग करें और माप के दौरान मूल शाफ्ट को खरोंचने से बचें।

आपातकालीन रखरखाव के लिए, तत्काल प्रतिस्थापन मात्रा के साथ अतिरिक्त स्पेयर स्टॉक का ऑर्डर देने पर विचार करें। बड़ी फैक्ट्रियां मशीन की मात्रा, संचालन घंटे और ऐतिहासिक विफलता रिकॉर्ड के अनुसार न्यूनतम इन्वेंटरी स्तर निर्धारित कर सकती हैं।

पूर्ण पूछताछ जानकारी कोटेशन समय और गलत ऑर्डरिंग जोखिमों को कम करने में मदद करती है।

शिपमेंट से पहले नोजल शाफ्ट का निरीक्षण एक प्रेसिजन मैकेनिकल कंपोनेंट के रूप में किया जाना चाहिए।

संगत कंपोनेंट्स का मूल्यांकन सामान्यतः बड़े-वॉल्यूम खरीद से पहले प्रारंभिक नमूना आदेश के माध्यम से किया जाना चाहिए।

स्थापना FUJI NXT प्लेसमेंट हेड से परिचित योग्य SMT रखरखाव कर्मियों द्वारा पूरी की जानी चाहिए।

• फैक्ट्री सुरक्षा प्रक्रियाओं के अनुसार मशीन बंद करें।
• अनुमोदित रखरखाव प्रक्रिया का उपयोग करके हेड निकालें।
• एक साफ और अच्छी तरह से प्रकाशित क्षेत्र में काम करें।
• उपयुक्त प्रेसिजन उपकरण तैयार करें।
• मूल असेंबली अनुक्रम रिकॉर्ड करें।
• नए शाफ्ट की हटाए गए कंपोनेंट से तुलना करें।
• गाइड, होल्डर, स्प्रिंग, सील और नोजल का निरीक्षण करें।
• पुष्टि करें कि प्रतिस्थापन में कोई दिखाई देने वाली क्षति नहीं है।

• शाफ्ट को गाइड में जबरदस्ती न करें।
• धातु के औजारों से शाफ्ट पर प्रहार न करें।
• गंदे हाथों से प्रेसिजन सतहों को न छुएं।
• धूल, फाइबर, तेल और धातु के कणों को दूर रखें।
• रिटेनिंग कंपोनेंट्स को सही क्रम में स्थापित करें।
• जहां स्नेहन आवश्यक हो वहां केवल स्वीकृत स्नेहक का उपयोग करें।
• असेंबली पूरी करने से पहले मुक्त मूवमेंट की पुष्टि करें।
• आवश्यकतानुसार क्षतिग्रस्त संबंधित कंपोनेंट्स को बदलें।

• जहां अनुमति हो वहां मैन्युअल रूप से शाफ्ट मूवमेंट की जांच करें।
• पुष्टि करें कि नोजल स्वतंत्र रूप से वापस आता है।
• मशीन प्रक्रिया के अनुसार हेड को फिर से स्थापित करें।
• आवश्यक कैलिब्रेशन पूरा करें।
• एक नियंत्रित पिकअप परीक्षण चलाएं।
• कम जोखिम वाला प्लेसमेंट प्रोग्राम चलाएं।
• नोजल वापसी और कंपोनेंट पिकअप की जांच करें।
• परीक्षण बोर्डों का निरीक्षण करें।
• रखरखाव की तारीख और प्रतिस्थापन पार्ट नंबर रिकॉर्ड करें।

शाफ्ट को बिना स्वीकृत तकनीकी प्रक्रिया के पीसें, पॉलिश करें, मोड़ें, सीधा करें या संशोधित न करें। संशोधन महत्वपूर्ण आयामों और सतह की विशेषताओं को बदल सकता है।

प्रेसिजन शाफ्ट को प्रभाव, संदूषण, कंपन, या अन्य धातु उत्पादों के संपर्क से क्षतिग्रस्त किया जा सकता है। इसलिए उपयुक्त निर्यात पैकेजिंग आवश्यक है।

1. पार्ट नंबर और ऑर्डर की गई मात्रा की पुष्टि करें।
2. शाफ्ट सतह का निरीक्षण करें।
3. शाफ्ट को एक व्यक्तिगत सुरक्षात्मक स्लीव या बैग में रखें।
4. दोनों सिरों और कार्यात्मक सतहों की रक्षा करें।
5. कुशनिंग सामग्री जोड़ें।
6. आइटम को एक उपयुक्त इनर बॉक्स में रखें।
7. निर्यात कार्टन के अंदर इनर बॉक्स को सुरक्षित करें।
8. उत्पाद और मात्रा लेबल लगाएं।
9. बाहरी कार्टन को सील करें।
10. आवश्यक शिपिंग दस्तावेज तैयार करें।

हम प्लेसमेंट-हेड कंपोनेंट्स, नोजल, फीडर, फीडर पार्ट्स, मोटर, सेंसर, वाल्व, कंट्रोल बोर्ड, केबल, फिल्टर, बेल्ट और अन्य SMT मशीन पार्ट्स की आपूर्ति करते हैं।

उत्पादों को मशीन मॉडल, पार्ट नंबर, लेबल, नमूने, तस्वीरों और आयामों के अनुसार जांचा जा सकता है।

मूल और संगत आपूर्ति विकल्प ग्राहक की आवश्यकताओं, स्टॉक उपलब्धता, गुणवत्ता अपेक्षाओं और डिलीवरी शेड्यूल के अनुसार उद्धृत किए जा सकते हैं।

हम आपातकालीन रखरखाव ऑर्डर, नियमित फैक्ट्री खरीद, वितरक इन्वेंटरी और समेकित स्पेयर-पार्ट्स शिपमेंट का समर्थन करते हैं।

यूरोप, उत्तरी अमेरिका, दक्षिण पूर्व एशिया और अन्य वैश्विक बाजारों में ग्राहकों के लिए सुरक्षात्मक पैकेजिंग और लचीले परिवहन विकल्प उपलब्ध हैं।

नहीं। संगतता स्थापित H24 प्लेसमेंट-हेड संस्करण, मशीन कॉन्फ़िगरेशन और आवश्यक पार्ट नंबर पर निर्भर करती है। ऑर्डर करने से पहले कृपया पूर्ण मशीन मॉडल, हेड पहचान लेबल, पुराने शाफ्ट की तस्वीरें, आयाम और आवश्यक मात्रा प्रदान करें।

सीधे विनिमेयता को नहीं माना जाना चाहिए। ये संदर्भ विभिन्न संशोधनों, कॉन्फ़िगरेशन, या असेंबली स्थितियों का प्रतिनिधित्व कर सकते हैं। प्रतिस्थापन से पहले पुराने पार्ट नंबर, भौतिक संरचना, आयाम, हेड लेबल और स्थापना स्थिति को सत्यापित किया जाना चाहिए।

स्टॉक और ग्राहक की आवश्यकताओं के आधार पर मूल और संगत आपूर्ति विकल्प उपलब्ध हो सकते हैं। कोटेशन पेश किए गए उत्पाद की स्थिति और आपूर्ति के प्रकार को स्पष्ट रूप से बताएगा ताकि ग्राहक उपयुक्त विकल्प चुन सकें।

कृपया आवश्यक पार्ट नंबर, पूर्ण FUJI NXT मशीन मॉडल, H24 हेड लेबल, स्पष्ट उत्पाद तस्वीरें, महत्वपूर्ण आयाम, आवश्यक मात्रा, गंतव्य देश, पसंदीदा आपूर्ति प्रकार और अपेक्षित डिलीवरी तिथि भेजें।

हाँ। उत्पाद को नोजल, फीडर, फीडर पार्ट्स, मोटर, सेंसर, वाल्व, केबल, फिल्टर, कंट्रोल बोर्ड, कन्वेयर पार्ट्स और अन्य SMT मशीन कंपोनेंट्स के साथ समेकित किया जा सकता है ताकि खरीद और परिवहन को सरल बनाया जा सके।

FUJI और संबंधित मशीन नाम उनके संबंधित स्वामियों के ट्रेडमार्क हैं। उनका उपयोग केवल उत्पाद संगतता और इच्छित अनुप्रयोग का वर्णन करने के लिए किया जाता है।

सूची में प्राधिकरण, प्रायोजन, या संबद्धता का अर्थ नहीं है जब तक कि कोटेशन में विशेष रूप से उल्लेख न किया गया हो। मूल और संगत आपूर्ति विकल्प अलग से पहचाने जाएंगे। ग्राहकों को ऑर्डर करने से पहले सभी पार्ट नंबर और अनुप्रयोग जानकारी को सत्यापित करना चाहिए।

कृपया अपने पूछताछ में पार्ट नंबर, पूर्ण NXT मशीन मॉडल, H24 हेड लेबल, आवश्यक मात्रा, डिलीवरी देश और स्पष्ट तस्वीरें शामिल करें।
