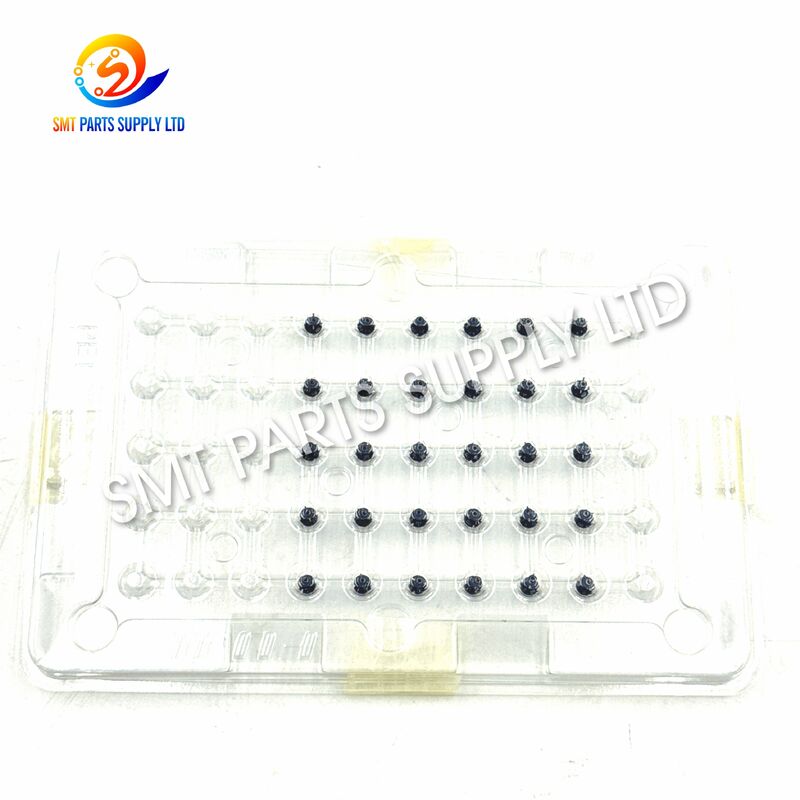

FUJI 2AGKNX007700 R047-018WRL-035 H24-L नोजल NXT H24 हेड के लिए

यह FUJI 2AGKNX007700 R047-018WRL-035 H24-L नोजल एक 1.8mm बड़ा वाइड-रेंज SMT पिकअप नोजल है जिसे NXT H24 प्लेसमेंट हेड के साथ उपयोग के लिए विकसित किया गया है। प्लेसमेंट हेड वैक्यूम सिस्टम और इलेक्ट्रॉनिक घटकों के बीच संपर्क घटक के रूप में, नोजल SMT माउंटिंग चक्र के दौरान घटक पिकअप, होल्डिंग, ट्रांसफर, पोजिशनिंग और रिलीज के आवश्यक कार्य करता है।

यह H24-L वाइड-रेंज कॉन्फ़िगरेशन उन संगत घटकों के लिए है जिन्हें H24-S और H24-M वाइड-रेंज नोजल संस्करणों की तुलना में एक बड़े पिकअप इंटरफ़ेस की आवश्यकता होती है। सही नोजल का चयन महत्वपूर्ण है क्योंकि नोजल सीधे पिकअप स्थिरता, वैक्यूम दक्षता, घटक हैंडलिंग, प्लेसमेंट स्थिरता और मशीन संचालन की निरंतरता को प्रभावित करता है।

भाग संख्या 2AGKNX007700 विनिर्देश R047-018WRL-035 से मेल खाती है, जिसमें एक नाममात्र 1.8mm वाइड-रेंज L पदनाम है। यह नोजल नियमित SMT मशीन रखरखाव के दौरान घिसे हुए, दूषित, क्षतिग्रस्त, या गलत तरीके से मेल खाने वाले H24 नोजल को बदलने के लिए उपयुक्त है।

SMT नोजल हजारों या लाखों दोहराए जाने वाले पिकअप और प्लेसमेंट चक्रों के माध्यम से काम करते हैं। क्योंकि नोजल बार-बार घटकों के संपर्क में आता है और धूल, चिपकने वाले अवशेष, सोल्डर-पेस्ट संदूषण, कैरियर-टेप कणों और यांत्रिक भार के संपर्क में आता है, इसकी स्थिति धीरे-धीरे मशीन के प्रदर्शन को प्रभावित कर सकती है।

नोजल-संबंधित पिकअप समस्याओं के सामान्य कारण हैं:

एक नोजल अभी भी प्रयोग करने योग्य दिख सकता है जबकि रुक-रुक कर पिकअप त्रुटियां उत्पन्न कर रहा हो। इस कारण से, बार-बार मिसिंग-कंपोनेंट अलार्म, अस्थिर पिकअप, असामान्य घटक आंदोलन, या असंगत प्लेसमेंट होने पर नोजल की स्थिति पर विचार किया जाना चाहिए।

H24 जैसे हाई-स्पीड प्लेसमेंट हेड पर नोजल निरीक्षण विशेष रूप से महत्वपूर्ण है क्योंकि कई चक्रों में दोहराई गई एक छोटी पिकअप असंगति समग्र लाइन दक्षता को कम कर सकती है।

सही नोजल विनिर्देश का उपयोग करना विश्वसनीय घटक हैंडलिंग को बहाल करने के सबसे सरल तरीकों में से एक है।

यह 2AGKNX007700 H24-L नोजल उन अनुप्रयोगों के लिए सही R047-018WRL-035 / 1.8mm वाइड-रेंज L कॉन्फ़िगरेशन प्रदान करता है जिन्हें इस विशिष्ट H24 नोजल प्रकार की आवश्यकता होती है।

नोजल को बदलते समय, ऑपरेटरों को पुष्टि करनी चाहिए:

• प्लेसमेंट हेड का प्रकार H24
• आवश्यक भाग संख्या 2AGKNX007700
• आवश्यक विनिर्देश R047-018WRL-035
• नोजल का प्रकार वाइड रेंज L
• नाममात्र नोजल आकार 1.8mm
• घटक आयाम L-प्रकार के पिकअप इंटरफ़ेस के लिए उपयुक्त हैं
• स्थापना से पहले वैक्यूम मार्ग साफ है
• नोजल माउंटिंग स्थिति संदूषण से मुक्त है

घिसे हुए या क्षतिग्रस्त नोजल को सही ढंग से मेल खाने वाले विनिर्देश के साथ बदलने से विश्वसनीय वैक्यूम पिकअप बहाल करने, घटक ड्रॉप्स को कम करने, हैंडलिंग दोहराव में सुधार करने और अनावश्यक मशीन रुकावटों को कम करने में मदद मिल सकती है।

रखरखाव विभागों के लिए, सामान्य रूप से उपयोग किए जाने वाले H24 नोजल आकारों को स्टॉक में रखने से भी नोजल को अप्रत्याशित रूप से बदलने की आवश्यकता होने पर डाउनटाइम कम हो जाता है।

H24 वाइड-रेंज नोजल परिवार में विभिन्न पिकअप आकार शामिल हैं। विश्वसनीय उत्पादन के लिए मशीन प्रोग्राम और घटक आयामों के अनुसार सही मॉडल का चयन करना महत्वपूर्ण है।

यह 2AGKNX007700 को स्वचालित रूप से किसी अन्य 1.8mm नोजल से नहीं बदला जाना चाहिए। नोजल संरचना और इच्छित घटक हैंडलिंग अनुप्रयोग को मशीन सेटअप से भी मेल खाना चाहिए।

यह 2AGKNX007700 H24-L नोजल मुख्य रूप से संगत NXT H24 प्लेसमेंट हेड से लैस स्वचालित SMT उत्पादन वातावरण में उपयोग किया जाता है।

उपभोक्ता इलेक्ट्रॉनिक्स

कंट्रोलर, संचार उपकरण, घरेलू इलेक्ट्रॉनिक्स, स्मार्ट उत्पाद और अन्य उच्च-मात्रा वाले इलेक्ट्रॉनिक असेंबली का निर्माण करने वाली पीसीबी असेंबली लाइनों के लिए उपयुक्त।

ऑटोमोटिव इलेक्ट्रॉनिक्स

कंट्रोल बोर्ड, सेंसर मॉड्यूल, लाइटिंग इलेक्ट्रॉनिक्स, पावर-कंट्रोल असेंबली और संबंधित ऑटोमोटिव पीसीबी उत्पादों का निर्माण करने वाले SMT उत्पादन वातावरण में उपयोग किया जा सकता है।

औद्योगिक इलेक्ट्रॉनिक्स

औद्योगिक कंट्रोल बोर्ड, ऑटोमेशन मॉड्यूल, पावर इलेक्ट्रॉनिक्स, इंस्ट्रूमेंटेशन और एम्बेडेड इलेक्ट्रॉनिक असेंबली का निर्माण करने वाली विनिर्माण लाइनों पर लागू।

संचार उपकरण

उच्च-घनत्व पीसीबी असेंबली के लिए उपयुक्त जहां प्लेसमेंट दक्षता बनाए रखने के लिए विश्वसनीय दोहराए जाने वाले घटक पिकअप की आवश्यकता होती है।

SMT मशीन रखरखाव

उपकरण रखरखाव विभागों द्वारा अक्सर आवश्यक होता है जब एक स्थापित H24-L नोजल घिस जाता है, दूषित हो जाता है, क्षतिग्रस्त हो जाता है, या स्थिर वैक्यूम पिकअप प्रदान नहीं करता है।

स्पेयर पार्ट्स इन्वेंटरी

कई NXT मशीनों का संचालन करने वाली फैक्ट्रियों के लिए रखरखाव स्पेयर के रूप में उपयोगी, जब नोजल प्रतिस्थापन की आवश्यकता होती है तो उत्पादन प्रतीक्षा समय को कम करने में मदद करता है।

H24-L नोजल घटक माउंटिंग चक्र के दौरान प्लेसमेंट हेड वैक्यूम सिस्टम के साथ मिलकर काम करता है।

प्लेसमेंट हेड नोजल को फीडर या घटक आपूर्ति स्टेशन पर घटक पिकअप स्थिति की ओर ले जाता है।

आंतरिक नोजल मार्ग के माध्यम से वैक्यूम लगाया जाता है। नोजल टिप इलेक्ट्रॉनिक घटक की उपयुक्त पिकअप सतह से संपर्क करता है और इसे पकड़ने के लिए पर्याप्त सक्शन बनाता है।

पिकअप के बाद, प्लेसमेंट हेड घटक को उठाता है और इसे प्रोग्राम किए गए पीसीबी प्लेसमेंट स्थान की ओर ले जाता है।

एक सही ढंग से मेल खाने वाला नोजल इस उच्च-गति आंदोलन के दौरान घटक को स्थिर रखने में मदद करता है।

हेड प्रोग्राम किए गए बोर्ड स्थिति पर जाता है और घटक को प्लेसमेंट सतह की ओर नीचे करता है।

वैक्यूम होल्डिंग बल जारी किया जाता है ताकि घटक नोजल से अलग हो जाए और इच्छित पीसीबी स्थान पर बना रहे।

फिर हेड अगले प्लेसमेंट चक्र के लिए जारी रहता है।

चूंकि ये क्रियाएं उच्च गति पर बार-बार की जाती हैं, इसलिए नोजल की सफाई, आयामी स्थिति और सही मॉडल का चयन लगातार उत्पादन के लिए महत्वपूर्ण है।

पिकअप नोजल एक अपेक्षाकृत छोटा SMT मशीन घटक है, लेकिन उत्पादन पर इसका प्रभाव महत्वपूर्ण हो सकता है।

गलत तरीके से चयनित नोजल के कारण हो सकता है:

• अपर्याप्त पिकअप सतह संपर्क
• वैक्यूम रिसाव
• त्वरण के दौरान घटक आंदोलन
• पिकअप विफलताएं
• घटक ड्रॉप्स
• बढ़े हुए मशीन अलार्म
• प्लेसमेंट रुकावटें
• उच्च रखरखाव कार्यभार

सही नोजल को घटक शरीर, लीड, आसपास के टेप पॉकेट, या आसन्न यांत्रिक संरचनाओं में हस्तक्षेप किए बिना पर्याप्त पिकअप संपर्क प्रदान करना चाहिए।

इस कारण से, 2AGKNX007700 का चयन तब किया जाना चाहिए जब मशीन कॉन्फ़िगरेशन विशेष रूप से H24-L R047-018WRL-035 वाइड-रेंज नोजल की आवश्यकता हो।

H24 नोजल को बदलने का आदेश देने से पहले, निम्नलिखित जानकारी की पुष्टि करें।

सत्यापित करें कि मौजूदा नोजल या स्पेयर-पार्ट्स दस्तावेज़ीकरण निर्दिष्ट करता है या नहीं:

2AGKNX007700

यह सबसे सीधा पहचान विधि है।

जांचें कि नोजल को इस रूप में पहचाना गया है या नहीं:

R047-018WRL-035

यह मानक 1.8mm और MELF-प्रकार 1.8mm H24 नोजल के साथ भ्रम से बचने में मदद करता है।

इस पृष्ठ पर वर्णित नोजल के लिए अभिप्रेत है:

H24 प्लेसमेंट हेड

केवल बाहरी उपस्थिति के अनुसार नोजल का चयन न करें क्योंकि अन्य प्लेसमेंट हेड विभिन्न माउंटिंग संरचनाओं का उपयोग कर सकते हैं।

आवश्यक कॉन्फ़िगरेशन है:

H24-L / वाइड रेंज L

वाइड-रेंज परिवार के भीतर, S, M, और L संस्करण विभिन्न नोजल चयन हैं।

यह मॉडल है:

1.8mm वाइड-रेंज L संस्करण

अन्य घटक श्रेणियों के लिए, H24-S 0.6mm या H24-M 1.1mm संस्करणों की आवश्यकता हो सकती है।

जब संभव हो, तो मशीन मॉडल, हेड प्रकार, मौजूदा भाग संख्या और नोजल विनिर्देश के साथ मूल नोजल की एक स्पष्ट तस्वीर प्रदान करें।

यह अतिरिक्त जानकारी विभिन्न H24 नोजल के समान दिखने पर गलत संस्करण का आदेश देने से बचने में मदद करती है।

सही रखरखाव नोजल सेवा जीवन का विस्तार कर सकता है और अप्रत्याशित पिकअप समस्याओं को कम कर सकता है।

सफाई के दौरान आंतरिक सक्शन मार्ग या सटीक पिकअप सतह को नुकसान पहुंचा सकने वाली तेज वस्तुओं का उपयोग न करें।

मशीन से हटाए गए नोजल को भाग संख्या के अनुसार व्यवस्थित किया जाना चाहिए ताकि H24-S, H24-M, H24-L, मानक, G-प्रकार और MELF नोजल कॉन्फ़िगरेशन के बीच आकस्मिक मिश्रण को रोका जा सके।

मशीन पैरामीटर, फीडर, घटक, वैक्यूम सिस्टम और अन्य हेड भागों की भी समस्या निवारण करते समय जांच की जानी चाहिए, क्योंकि हर पिकअप समस्या नोजल के कारण नहीं होती है।

2AGKNX007700 एक 1.8mm H24-L वाइड-रेंज SMT पिकअप नोजल है जिसका उपयोग संगत NXT H24 प्लेसमेंट हेड पर किया जाता है। यह आपूर्ति स्थिति से इलेक्ट्रॉनिक घटकों को उठाने, हेड मूवमेंट के दौरान उन्हें पकड़ने और प्रोग्राम किए गए पीसीबी प्लेसमेंट स्थिति पर छोड़ने के लिए आवश्यक वैक्यूम संपर्क बनाता है।

यह 2AGKNX007700 H24-L 1.8mm वाइड-रेंज नोजल है, जिसे R047-018WRL-035 के रूप में निर्दिष्ट किया गया है। 2AGKNX007600 छोटा H24-M 1.1mm वाइड-रेंज नोजल है, जिसे R047-011WRM-035 के रूप में निर्दिष्ट किया गया है। चयन घटक और मशीन सेटअप का पालन करना चाहिए।

नहीं। 2AGKNX007700 को 1.8mm वाइड रेंज L नोजल के रूप में पहचाना जाता है। H24 परिवार में एक मानक 1.8mm नोजल और एक 1.8mm MELF नोजल भी शामिल है। ऑर्डर करने से पहले पूर्ण भाग संख्या और R047 विनिर्देश की पुष्टि करें।

जब नोजल मुड़ा हुआ, क्षतिग्रस्त, अत्यधिक घिसा हुआ, अवरुद्ध हो, या उचित सफाई और निरीक्षण के बाद बार-बार अस्थिर घटक पिकअप उत्पन्न करता हो तो प्रतिस्थापन पर विचार किया जाना चाहिए। ज्ञात-अच्छे प्रतिस्थापन नोजल का उपयोग यह निर्धारित करने में भी मदद कर सकता है कि क्या आवर्ती पिकअप समस्याएं नोजल-संबंधित हैं।

कृपया भाग संख्या 2AGKNX007700, विनिर्देश R047-018WRL-035, आवश्यक मात्रा, मशीन या हेड जानकारी, और पसंदीदा स्थिति या आपूर्ति आवश्यकता प्रदान करें। अतिरिक्त संगतता पुष्टि की आवश्यकता होने पर मौजूदा नोजल की एक तस्वीर भी उपयोगी होती है।
