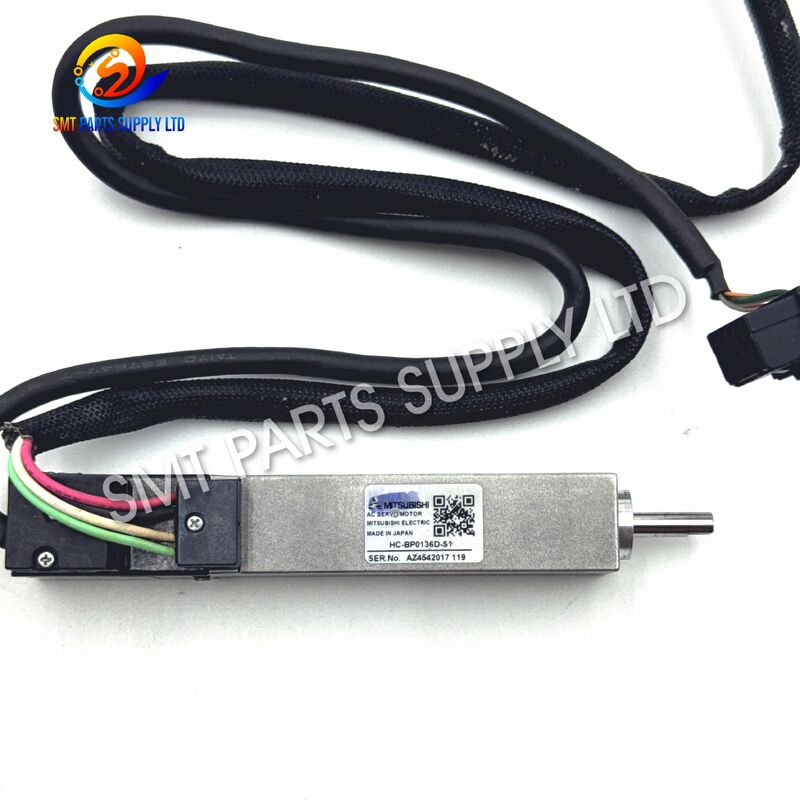

मित्सुबिशी HC-BP0136D-S1 10W टी-एक्सिस मोटर KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 10W टी-एक्सिस मोटर KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 एक कॉम्पैक्ट 10W एसी सर्वो मोटर है जिसे स्वचालित औद्योगिक उपकरणों में सटीक घूर्णी गति के लिए विकसित किया गया है। संगत एसएमटी प्लेसमेंट मशीनों में, इसे आमतौर पर टी-एक्सिस या थीटा-एक्सिस मोटर के रूप में स्थापित किया जाता है, जो घटक पिकअप, संरेखण और माउंटिंग के दौरान प्लेसमेंट तंत्र की घूर्णी स्थिति को नियंत्रित करता है।

मोटर आमतौर पर उपकरण भाग संख्या 40044533 से जुड़ी होती है और इसे चयनित KE-2070, KE-2080, और FX-3 प्लेसमेंट मशीन कॉन्फ़िगरेशन में उपयोग किया जाता है। यह उच्च गति पीसीबी असेंबली के लिए आवश्यक नियंत्रित त्वरण, उत्तरदायी स्थिति और दोहराने योग्य घूर्णी गति प्रदान करता है।

यह प्रतिस्थापन मोटर मशीन रखरखाव, उत्पादन-लाइन रिकवरी, निवारक स्पेयर-पार्ट्स स्टॉक, और हेड-एक्सिस मरम्मत के लिए उपयुक्त है। खरीदारों को ऑर्डर करने से पहले पूर्ण मॉडल HC-BP0136D-S1, उपकरण भाग संख्या, कनेक्टर शैली, शाफ्ट संरचना, माउंटिंग पॉइंट, मशीन मॉडल, और मौजूदा मोटर लेबल की पुष्टि करनी चाहिए। संदर्भ अंक AZ4542017 और 119 की भी हटाए गए घटक से तुलना की जानी चाहिए।

टी-एक्सिस मोटर प्लेसमेंट तंत्र की घूर्णी गति को नियंत्रित करता है। एसएमटी उत्पादन के दौरान, इलेक्ट्रॉनिक घटकों को न केवल सही एक्स और वाई निर्देशांक पर स्थानांतरित किया जाना चाहिए, बल्कि आवश्यक माउंटिंग कोण पर घुमाया भी जाना चाहिए।

एक ठीक से काम करने वाली टी-एक्सिस मोटर मशीन की मदद करती है:

जब मोटर अस्थिर हो जाती है, तो प्लेसमेंट हेड कमांडेड कोण तक पहुंचने में विफल हो सकता है, एक्सिस अलार्म उत्पन्न कर सकता है, असामान्य शोर पैदा कर सकता है, या असंगत घटक ओरिएंटेशन बना सकता है। समय पर निदान और प्रतिस्थापन मशीन संचालन को बहाल करने और अतिरिक्त यांत्रिक या विद्युत क्षति को रोकने में मदद कर सकता है।

कई ऑपरेटिंग स्थितियां एसएमटी टी-एक्सिस सर्वो मोटर की विफलता, सटीकता में कमी, या अस्थिर प्रदर्शन का कारण बन सकती हैं।

निरंतर त्वरण, मंदी और दिशा परिवर्तन धीरे-धीरे बेयरिंग, मोटर शाफ्ट, कपलिंग और जुड़े घूर्णी तंत्र को प्रभावित कर सकते हैं। अत्यधिक घिसाव कंपन, शोर, या घूर्णी अस्थिरता पैदा कर सकता है।

धूल, ग्रीस अवशेष, घटक टुकड़े, सोल्डर पेस्ट कण, और अन्य उत्पादन संदूषक मोटर स्थापना क्षेत्र में प्रवेश कर सकते हैं। संचित संदूषण यांत्रिक प्रतिरोध को बढ़ा सकता है और गर्मी अपव्यय को प्रभावित कर सकता है।

एक जाम हेड तंत्र, क्षतिग्रस्त कपलिंग, गलत संरेखित शाफ्ट, या प्रतिबंधित घूर्णी अनुभाग मोटर पर अत्यधिक भार डाल सकता है। यांत्रिक कारण को ठीक किए बिना मोटर को बदलने से बार-बार विफलता हो सकती है।

एक टूटी हुई मोटर केबल, ढीला टर्मिनल, दूषित कनेक्टर, क्षतिग्रस्त संपर्क, या रुक-रुक कर होने वाली वायरिंग खराबी मोटर विफलता के समान लक्षण पैदा कर सकती है। इसलिए प्रतिस्थापन से पहले केबल और कनेक्टर का निरीक्षण किया जाना चाहिए।

सर्वो सिस्टम नियंत्रित गति बनाए रखने के लिए स्थिति प्रतिक्रिया पर निर्भर करते हैं। फीडबैक अस्थिरता पोजिशनिंग अलार्म, गलत घूर्णी गति, शिकार, या आरंभीकरण पूरा करने में विफलता का कारण बन सकती है।

प्रतिबंधित वेंटिलेशन, निरंतर ओवरलोड, उच्च परिवेश तापमान, या खराब गर्मी हस्तांतरण ऑपरेटिंग तापमान बढ़ा सकता है। बार-बार ओवरहीटिंग मोटर सेवा जीवन को छोटा कर सकती है।

मोटर एक पूर्ण सर्वो नियंत्रण प्रणाली के हिस्से के रूप में काम करती है। गलत पैरामीटर, क्षतिग्रस्त ड्राइव इलेक्ट्रॉनिक्स, अस्थिर शक्ति, या नियंत्रण-बोर्ड की खराबी मोटर के प्रदर्शन को प्रभावित कर सकती है, भले ही मोटर स्वयं यांत्रिक रूप से ठीक हो।

गलत शाफ्ट संरेखण, अत्यधिक फास्टनिंग बल, केबल तनाव, असेंबली के दौरान प्रभाव, या एक अनुपयुक्त प्रतिस्थापन मॉडल स्थापना के बाद असामान्य संचालन का कारण बन सकता है।

ये लक्षण हमेशा यह साबित नहीं करते हैं कि मोटर खराब है। मोटर, केबल, कनेक्टर, यांत्रिक असेंबली, ड्राइवर और मशीन अलार्म इतिहास का एक पूर्ण निरीक्षण अनुशंसित है।

मूल मोटर को सही ढंग से पहचाने गए HC-BP0136D-S1 से बदलना स्थिर टी-एक्सिस गति को बहाल करने में मदद कर सकता है जब परीक्षण पुष्टि करता है कि मौजूदा मोटर खराब है।

एक उचित प्रतिस्थापन प्रक्रिया में निम्नलिखित चरण शामिल होने चाहिए:

केवल मोटर को बदलने से समस्या हल नहीं हो सकती है जब मूल विफलता एक जाम तंत्र, क्षतिग्रस्त केबल, गलत ड्राइवर आउटपुट, या नियंत्रण-बोर्ड खराबी के कारण हुई थी। इस कारण से, प्रतिस्थापन मोटर को चालू करने से पहले पूरे एक्सिस सिस्टम की जांच की जानी चाहिए।

केवल वे विनिर्देश जो वास्तविक मोटर लेबल पर स्पष्ट रूप से दिखाए गए हैं या उपकरण भागों के रिकॉर्ड द्वारा पुष्टि किए गए हैं, उन्हें अंतिम खरीद मानदंड के रूप में उपयोग किया जाना चाहिए। विद्युत मान, कनेक्टर पिन असाइनमेंट, शाफ्ट आयाम, एनकोडर विशेषताएँ, और स्थापना आयाम केवल समान दिखने वाली मोटर से नहीं माने जाने चाहिए।

कॉम्पैक्ट मोटर प्रारूप उन मशीन तंत्रों के लिए उपयुक्त है जहां स्थापना स्थान सीमित है लेकिन उत्तरदायी घूर्णी नियंत्रण की आवश्यकता है।

मोटर प्लेसमेंट तंत्र के नियंत्रित कोणीय आंदोलन का समर्थन करती है, जिससे मशीन को माउंटिंग से पहले घटकों को उन्मुख करने में मदद मिलती है।

HC-BP0136D-S1 पदनाम एक विशिष्ट मोटर कॉन्फ़िगरेशन की पहचान करता है। पूर्ण प्रत्यय महत्वपूर्ण है क्योंकि समान आधार संख्या वाली मोटरें विभिन्न शाफ्ट, फीडबैक सिस्टम, कनेक्टर, केबल, या आंतरिक विनिर्देशों का उपयोग कर सकती हैं।

मोटर को संगत प्लेसमेंट उपकरण संचालित करने वाली फैक्ट्रियों के लिए एक महत्वपूर्ण स्पेयर पार्ट के रूप में स्टॉक किया जा सकता है। एक पुष्टि की गई प्रतिस्थापन उपलब्ध रखने से अप्रत्याशित ब्रेकडाउन के दौरान प्रतीक्षा समय कम हो सकता है।

मॉडल HC-BP0136D-S1 और सामान्य उपकरण भाग संख्या 40044533 रखरखाव इंजीनियरों और खरीद विभागों को प्रतिस्थापन की मशीन रिकॉर्ड और हटाए गए मोटर से तुलना करने की अनुमति देते हैं।

सुरक्षात्मक पैकेजिंग अंतरराष्ट्रीय परिवहन के दौरान कनेक्टर, केबल, शाफ्ट, और आवास क्षति के जोखिम को कम करने में मदद कर सकती है।

HC-BP0136D-S1 मोटर मुख्य रूप से स्वचालित इलेक्ट्रॉनिक्स विनिर्माण उपकरणों में उपयोग की जाती है जिसके लिए नियंत्रित घूर्णी गति की आवश्यकता होती है।

मुख्य अनुप्रयोग एक प्लेसमेंट तंत्र का घूर्णी अक्ष है। मोटर मशीन नियंत्रण प्रणाली से कमांड प्राप्त करती है और नोजल या संबंधित हेड असेंबली को प्रोग्राम किए गए कोण पर घुमाती है।

इसका उपयोग तब किया जा सकता है जब घूर्णी अलार्म, अस्थिर थीटा गति, असामान्य मोटर शोर, या विफल सर्वो पोजिशनिंग से प्रभावित हेड असेंबली की सर्विसिंग की जा रही हो।

पेशेवर मरम्मत सुविधाएं संगत उपकरणों के समस्या निवारण, प्रतिस्थापन, हेड रीबिल्डिंग और कार्यात्मक परीक्षण के लिए मोटर का उपयोग कर सकती हैं।

इलेक्ट्रॉनिक्स विनिर्माण सेवा प्रदाता उत्पादन रुकावट को कम करने के लिए रखरखाव इन्वेंट्री में मोटर रख सकते हैं जब एक पुष्टि की गई टी-एक्सिस मोटर विफलता होती है।

प्लेसमेंट-मशीन उपयोगकर्ताओं की सेवा करने वाले वितरक उन ग्राहकों के लिए आइटम स्टॉक कर सकते हैं जिन्हें मॉडल-विशिष्ट मोटर प्रतिस्थापन की आवश्यकता होती है।

कई संगत मशीनों को संचालित करने वाली फैक्ट्रियां आपातकालीन स्पेयर के रूप में एक या एक से अधिक पुष्टि की गई मोटरें रख सकती हैं, खासकर जब उपकरण डाउनटाइम की उच्च उत्पादन लागत होती है।

मशीन निर्माता एक ही मशीन परिवार के भीतर विभिन्न मोटर संशोधनों का उपयोग कर सकते हैं। अंतिम पुष्टि के लिए केवल मशीन मॉडल पर्याप्त नहीं है।

HC-BP0136D-S1 एक क्लोज्ड-लूप सर्वो सिस्टम के भीतर संचालित होता है।

प्लेसमेंट मशीन नियंत्रक घटक डेटा, पिकअप स्थिति, विजन परिणाम, और पीसीबी प्लेसमेंट निर्देशांक के अनुसार आवश्यक घूर्णी कोण की गणना करता है।

संबंधित सर्वो-नियंत्रण इलेक्ट्रॉनिक्स मोटर को नियंत्रित विद्युत शक्ति भेजता है। कमांड दिशा, गति, त्वरण और लक्ष्य स्थिति निर्धारित करता है।

मोटर विद्युत ऊर्जा को नियंत्रित यांत्रिक घूर्णन में परिवर्तित करती है। यह गति जुड़े शाफ्ट, कपलिंग, या हेड तंत्र के माध्यम से स्थानांतरित होती है।

सर्वो सिस्टम मोटर स्थिति का प्रतिनिधित्व करने वाली प्रतिक्रिया प्राप्त करता है। नियंत्रक वास्तविक स्थिति की कमांडेड स्थिति से तुलना करता है।

जब कमांडेड और वास्तविक स्थिति के बीच अंतर होता है, तो नियंत्रक मोटर आउटपुट को तब तक समायोजित करता है जब तक कि अनुमत सहनशीलता के भीतर आवश्यक कोण तक नहीं पहुंच जाता।

घूर्णी सुधार पूरा होने के बाद, प्लेसमेंट प्रक्रिया जारी रहती है। घटक को प्रोग्राम किए गए कोण पर पीसीबी पर लगाया जाता है।

यह चक्र उत्पादन के दौरान बार-बार होता है। इसलिए निरंतर मशीन प्रदर्शन के लिए विश्वसनीय मोटर प्रतिक्रिया महत्वपूर्ण है।

सही सर्वो मोटर का चयन करने के लिए सामान्य उपस्थिति से अधिक की आवश्यकता होती है।

सही पदनाम है:

HC-BP0136D-S1

D-S1 प्रत्यय को अनदेखा न करें। समान मॉडल संख्याएं विद्युत या यांत्रिक रूप से विनिमेय नहीं हो सकती हैं।

जांचें कि मशीन के पुर्जों का रिकॉर्ड या मूल घटक दिखाता है:

40044533

उपकरण भाग संख्या खरीद के लिए एक अतिरिक्त संदर्भ प्रदान करता है।

सटीक उपकरण मॉडल प्रदान करें, जैसे KE-2070, KE-2080, या FX-3। यदि संभव हो तो मशीन सीरियल नंबर शामिल करें।

एक स्पष्ट तस्वीर भेजें जिसमें दिखाया गया हो:

प्रतिस्थापन को मूल मोटर से मेल खाना चाहिए:

• आवास का आकार
• माउंटिंग-होल स्थिति
• शाफ्ट व्यास
• शाफ्ट लंबाई
• शाफ्ट-एंड डिजाइन
• केबल आउटलेट दिशा
• कनेक्टर प्रकार
• केबल लंबाई
• एनकोडर व्यवस्था
• स्थापना ओरिएंटेशन

उपलब्ध स्थितियां शामिल हो सकती हैं:

कोटेशन में प्रस्तावित स्थिति स्पष्ट रूप से बताई जानी चाहिए।

टी-एक्सिस अलार्म केबल, कनेक्टर, ड्राइवर, नियंत्रण बोर्ड, कपलिंग, बेयरिंग, हेड तंत्र, या पैरामीटर सेटिंग के कारण भी हो सकता है। वास्तविक खराब घटक की पुष्टि करने से अनावश्यक प्रतिस्थापन लागत कम हो जाती है।

पूरी जानकारी प्रदान करने से संगतता त्रुटियों और कोटेशन में देरी को कम करने में मदद मिलती है।

शिपमेंट से पहले प्रत्येक मोटर की पेशकश की गई स्थिति के अनुसार जांच की जानी चाहिए।

• पूर्ण मॉडल सत्यापन
• भाग-संख्या तुलना
• लेबल-स्थिति निरीक्षण
• संदर्भ-अंकन तुलना
• मात्रा पुष्टि

• आवास की स्थिति
• शाफ्ट की स्थिति
• कनेक्टर की स्थिति
• केबल की स्थिति
• माउंटिंग-पॉइंट की स्थिति
• दृश्य क्षति निरीक्षण
• संदूषण निरीक्षण

कार्यात्मक परीक्षण मोटर की स्थिति, उपलब्ध उपकरण, और आदेश समझौते पर निर्भर करता है। परीक्षण में निरंतरता निरीक्षण, इन्सुलेशन निरीक्षण, घूर्णन मूल्यांकन, फीडबैक निरीक्षण, या मशीन-आधारित संचालन शामिल हो सकता है जहां उपयुक्त सुविधाएं उपलब्ध हैं।

कार्टन के अंदर हिलने-डुलने से रोकने के लिए मोटर को सुरक्षित किया जाना चाहिए। शाफ्ट, केबल, और कनेक्टर को प्रभाव और संपीड़न से अतिरिक्त सुरक्षा की आवश्यकता होती है।

विशेष पैकेजिंग आवश्यकताओं को आदेश मात्रा और परिवहन विधि के अनुसार व्यवस्थित किया जा सकता है।

स्थापना योग्य रखरखाव कर्मियों द्वारा पूरी की जानी चाहिए।

स्थापना से पहले:

1. उपकरण बंद करें और विद्युत सुरक्षा प्रक्रियाओं का पालन करें।
2. मौजूदा केबल रूटिंग और मोटर ओरिएंटेशन रिकॉर्ड करें।
3. प्रतिरोध के लिए यांत्रिक तंत्र की जांच करें।
4. पुराने और प्रतिस्थापन मोटर लेबल की तुलना करें।
5. पुष्टि करें कि प्रतिस्थापन शाफ्ट और माउंटिंग आयाम मेल खाते हैं।
6. केबल, कनेक्टर, और संबंधित ड्राइव घटकों का निरीक्षण करें।

स्थापना के दौरान:

1. मोटर शाफ्ट पर प्रहार न करें।
2. गलत संरेखित कपलिंग में मोटर को जबरन न डालें।
3. मोटर केबल को खींचने या मोड़ने से बचें।
4. माउंटिंग फास्टनरों को समान रूप से कसें।
5. कनेक्टर को साफ और पूरी तरह से बैठा रखें।
6. केबल क्लैंप और सुरक्षात्मक कवर को ठीक से पुनर्स्थापित करें।

स्थापना के बाद:

1. पूर्ण संचालन से पहले मुक्त यांत्रिक गति की जांच करें।
2. रखरखाव प्रक्रिया के अनुसार मशीन को चालू करें।
3. मूल वापसी या एक्सिस आरंभीकरण पूरा करें।
4. अलार्म, शोर, कंपन, और असामान्य हीटिंग के लिए मशीन का निरीक्षण करें।
5. आवश्यक होने पर अंशांकन करें।
6. बड़े पैमाने पर उत्पादन से पहले एक नियंत्रित प्लेसमेंट परीक्षण चलाएं।

मोटर, कनेक्टर, या फीडबैक घटकों पर सीधे अप्रमाणित स्नेहक लागू न करें।

खरीद पुष्टि को सरल बनाने के लिए पूर्ण मोटर संख्या और उपकरण भाग संख्या स्पष्ट रूप से प्रस्तुत की जाती है।

एक पीस का न्यूनतम आदेश आपातकालीन प्रतिस्थापन और मशीन रिकवरी का समर्थन करता है।

स्टॉक उपलब्धता और ग्राहक बजट के अनुसार मूल नया और परीक्षण किया गया मूल प्रयुक्त स्थितियां उद्धृत की जा सकती हैं।

मोटर को यूरोप, उत्तरी अमेरिका, दक्षिण पूर्व एशिया और अन्य औद्योगिक बाजारों में इलेक्ट्रॉनिक्स कारखानों, एसएमटी रखरखाव कंपनियों, वितरकों और मरम्मत केंद्रों में शिपमेंट के लिए पैक किया जा सकता है।

ग्राहक कोटेशन से पहले तुलना के लिए मोटर-लेबल तस्वीरें, मशीन जानकारी, और आवश्यक मात्रा प्रदान कर सकते हैं।

स्थिति, मात्रा, वितरण समय, वारंटी, पैकेजिंग, और शिपिंग शर्तों की पुष्टि ऑर्डर को अंतिम रूप देने से पहले की जा सकती है।

HC-BP0136D-S1 एक एसी सर्वो मोटर है न कि एक अलग सर्वो एम्पलीफायर या ड्राइवर। यह सटीक घूर्णी गति प्रदान करने के लिए मशीन के नियंत्रण और ड्राइव सिस्टम के साथ काम करता है। सही उत्पाद श्रेणी सर्वो मोटर है, हालांकि कुछ ऑनलाइन श्रेणियां मोटरों और ड्राइवरों को जोड़ती हैं।

मोटर आमतौर पर चयनित KE-2070, KE-2080, और FX-3 एसएमटी प्लेसमेंट-मशीन कॉन्फ़िगरेशन के लिए प्रलेखित होती है, आमतौर पर टी-एक्सिस या थीटा-एक्सिस अनुप्रयोग में। चूंकि मशीन संशोधन भिन्न हो सकते हैं, इसलिए मूल लेबल, भाग संख्या 40044533, कनेक्टर, शाफ्ट, और मशीन सीरियल जानकारी का उपयोग करके संगतता की पुष्टि की जानी चाहिए।

HC-BP0136D-S1 मुख्य मोटर मॉडल है, जबकि 40044533 आमतौर पर प्रलेखित उपकरण भाग संख्या है। AZ4542017 और 119 को अतिरिक्त संदर्भ या लेबल अंकन के रूप में माना जाना चाहिए जब तक कि खरीदार के उपकरण दस्तावेज उन्हें अलग तरह से पहचान न दें। ऑर्डर करने से पहले एक स्पष्ट मूल-मोटर तस्वीर की सिफारिश की जाती है।

कृपया पूर्ण मोटर मॉडल, उपकरण भाग संख्या, मशीन मॉडल, मशीन सीरियल नंबर, आवश्यक मात्रा, पसंदीदा उत्पाद स्थिति, गंतव्य देश, और मूल मोटर लेबल, कनेक्टर, केबल, शाफ्ट, और माउंटिंग साइड की स्पष्ट तस्वीरें प्रदान करें। ये विवरण संगतता और वितरण विकल्पों की पुष्टि करने में मदद करते हैं।

स्थापना प्रशिक्षित रखरखाव कर्मियों द्वारा पूरी की जानी चाहिए। मशीन को चालू करने से पहले, मॉडल, शाफ्ट, माउंटिंग आयाम, कनेक्टर, केबल रूटिंग, और यांत्रिक गति की पुष्टि करें। संबंधित केबल, ड्राइव सिस्टम, कपलिंग, और हेड तंत्र का भी निरीक्षण किया जाना चाहिए। प्रतिस्थापन के बाद आरंभीकरण, अंशांकन, और परीक्षण उत्पादन की आवश्यकता हो सकती है।

मूल्य, स्टॉक स्थिति, उत्पाद स्थिति, संगतता पुष्टि, वितरण समय, और शिपिंग लागत के लिए, कृपया निम्नलिखित जानकारी भेजें:

• मोटर मॉडल: HC-BP0136D-S1
• उपकरण भाग संख्या: 40044533
• संदर्भ अंकन: AZ4542017 / 119
• मशीन मॉडल और सीरियल नंबर
• आवश्यक मात्रा
• गंतव्य देश
• मौजूदा मोटर की स्पष्ट तस्वीरें

स्पष्ट उत्पाद जानकारी हमें अनुरोधित कॉन्फ़िगरेशन की जांच करने और जल्दी से एक सटीक कोटेशन तैयार करने में मदद करती है।
