जेयूकेआई 40107797 40046935 40046936 40046937 40075460 एसएमटी कन्वेयर बेल्ट

JUKI 40107797 40046935 40046936 40046937 40075460 SMT कन्वेयर बेल्ट

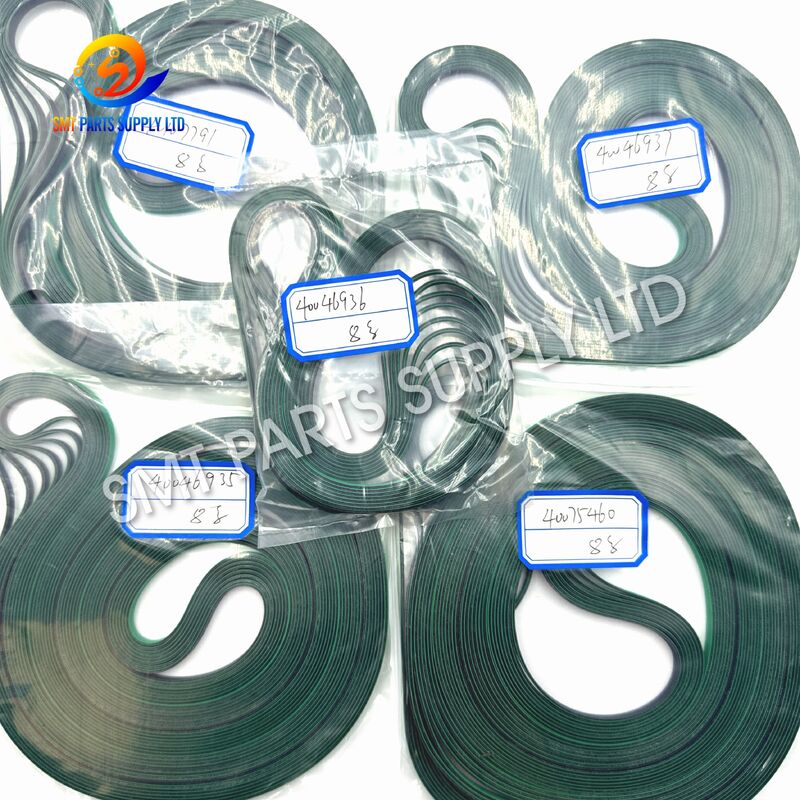

JUKI 40107797, 40046935, 40046936, 40046937, और 40075460 SMT कन्वेयर बेल्ट संगत सतह-माउंट प्लेसमेंट उपकरण में पीसीबी स्थानांतरण अनुभागों के लिए डिज़ाइन किए गए हैं।ये बेल्ट स्थिर बोर्ड लोडिंग का समर्थन करते हैं, आंतरिक परिवहन, पोजिशनिंग और निरंतर एसएमटी उत्पादन के दौरान अनलोडिंग।

उत्पाद समूह में एक सार्वभौमिक बेल्ट के बजाय विभिन्न बेल्ट स्थिति और विन्यास शामिल हैं। सत्यापित संदर्भों में 40046935 कन्वेयर बेल्ट एस, 40046936 कन्वेयर बेल्ट जे,40046937 इन/आउट कन्वेयर बेल्ट, और 40075460 कन्वेयर बेल्ट S(E. पहले तीन संदर्भ आमतौर पर एफएक्स -3 और एफएक्स -3 आरए कन्वेयर असेंबली से जुड़े होते हैं,जबकि 40075460 आमतौर पर चयनित JX और संबंधित मशीन कॉन्फ़िगरेशन के लिए एक S(E) 250 या S(E) 350 कन्वेयर बेल्ट के रूप में सूचीबद्ध हैमशीन मॉडल, रेल विनिर्देश, मूल बेल्ट लेबल, बेल्ट आयाम और स्थापना स्थिति का उपयोग करके संगतता की पुष्टि हमेशा की जानी चाहिए।

ये प्रतिस्थापन बेल्ट निवारक रखरखाव, आपातकालीन मरम्मत, उत्पादन लाइन के पुनर्निर्माण, और स्पेयर पार्ट्स इन्वेंट्री के लिए उपयुक्त हैं। हमें अपने मशीन मॉडल, मूल भाग संख्या, बेल्ट फोटो भेजें,और तेजी से पहचान और उद्धरण के लिए आयाम।

सार्वजनिक स्पेयर पार्ट्स की सूची में 40046935 को कन्वेयर बेल्ट एस, 40046936 को कन्वेयर बेल्ट जे और 40046937 को एफएक्स-3 या एफएक्स-3आरए उपकरणों के लिए इन/आउट कन्वेयर बेल्ट के रूप में पहचाना गया है।सार्वजनिक कैटलॉग में 40075460 को Conveyor Belt S ((E) 250 या S ((E) 350 के रूप में भी पहचाना जाता है।.

एसएमटी कन्वेयर बेल्ट लगातार लोड, तनाव, घर्षण और तापमान परिवर्तन के तहत काम करते हैं।इसकी स्थिति सीधे पीसीबी हस्तांतरण स्थिरता और मशीन की उपलब्धता को प्रभावित करती है.

बेल्ट की सतह धीरे-धीरे चिकनी, पॉलिश, दरार या स्थानीय रूप से क्षतिग्रस्त हो जाती है। कम घर्षण के कारण लोडिंग या अनलोडिंग के दौरान पीसीबी फिसल सकता है।

लंबे समय तक काम करने के कारण बेल्ट खिंचाव हो सकता है। एक लम्बी बेल्ट सही तनाव खो सकती है और ड्राइव और गाइड pulleys के चारों ओर असमान रूप से स्थानांतरित हो सकती है।

गलत ट्रैकिंग, क्षतिग्रस्त पट्टियाँ, अत्यधिक तनाव या असंगत रेल बेल्ट के किनारों को पहन सकती हैं। फ्रिज सामग्री कणों का निर्माण कर सकती है या आसपास के तंत्रों में हस्तक्षेप कर सकती है।

धूल, स्नेहक, चिपकने वाले अवशेष और उत्पादन प्रदूषण बेल्ट ग्रिप को कम कर सकते हैं। प्रदूषण बाएं और दाएं कन्वेयर रेल के बीच असमान पहनने को भी बढ़ा सकता है।

अगर बेल्ट बहुत ढीला हो जाए तो वह फिसल सकता है या कूद सकता है। अगर बेल्ट बहुत तंग हो जाए तो वह असरों, पोली, शाफ्ट या कन्वेयर मोटर्स पर भारी बोझ डाल सकता है।

बेल्ट को एक तरफ घुमाकर बेल्ट के किनारे को नुकसान पहुंचा सकते हैं।

समान रंग और उपस्थिति वाले बेल्ट में अलग-अलग लंबाई, चौड़ाई, मोटाई, सतह बनावट, जोड़ों की संरचना या आवेदन की स्थिति हो सकती है।केवल उपस्थिति के आधार पर चयन करने से स्थापना विफल हो सकती है.

सही प्रतिस्थापन समाधान सटीक पहचान से शुरू होता है। प्रत्येक बेल्ट को मूल भाग संख्या, मशीन विन्यास, कन्वेयर की स्थिति और भौतिक आयामों से मेल खाना चाहिए।

हमारी आपूर्ति प्रक्रिया निम्नलिखित पहचान विधियों का समर्थन कर सकती हैः

40046935, 40046936 और 40046937 के लिए, मानक भाग विवरण और FX-3/FX-3RA संबंध सार्वजनिक स्पेयर पार्ट्स कैटलॉग में प्रलेखित हैं। 40075460 के लिए,सूची में बेल्ट को S ((E) 250 या S ((E) 350 के रूप में वर्णित किया जा सकता है।, इसलिए पूछताछ में कन्वेयर की चौड़ाई और मशीन की संरचना का उल्लेख किया जाना चाहिए।

40107797 के लिए, कृपया मूल लेबल की एक तस्वीर भेजें। सार्वजनिक लिस्टिंग में अधिक आम तौर पर JX कन्वेयर बेल्ट समूह को 40107791, 40107792 और JX-200 और JX-300 मशीनों के लिए 40107793 के रूप में पहचाना जाता है।

एक ही मशीन परिवार कन्वेयर चौड़ाई, रेल स्थिति, उत्पादन संस्करण और यांत्रिक विन्यास के अनुसार विभिन्न बेल्ट का उपयोग कर सकता है।किसी अन्य बेल्ट से आयामों की नकल सिर्फ इसलिए नहीं करनी चाहिए क्योंकि रंग या उपस्थिति समान है.

सटीक उद्धरण के लिए, कृपया निम्नलिखित प्रदान करेंः

1. पूर्ण मशीन मॉडल।
2. मशीन का सीरियल नंबर जब उपलब्ध हो।
3. मूल बेल्ट भाग संख्या।
4. बेल्ट स्थापना की स्थिति।
5. बेल्ट चौड़ाई।
6. बेल्ट की मोटाई
7. बेल्ट परिधि।
8. दोनों पक्षों की स्पष्ट तस्वीरें।
9. बेल्ट जोड़ की तस्वीर।
10. आवश्यक मात्रा और पसंदीदा स्थिति।

इन एसएमटी कन्वेयर बेल्ट का उपयोग पीसीबी परिवहन इकाइयों में किया जाता है जहां स्थिर, सिंक्रनाइज्ड आंदोलन की आवश्यकता होती है।

• इलेक्ट्रॉनिक्स विनिर्माण सेवा कारखाने।
• पीसीबी असेंबली संयंत्र।
• उपभोक्ता इलेक्ट्रॉनिक्स उत्पादन लाइनें।
• ऑटोमोबाइल इलेक्ट्रॉनिक्स असेंबली
• औद्योगिक नियंत्रण पीसीबी विनिर्माण
• एलईडी और प्रकाश इलेक्ट्रॉनिक्स का उत्पादन।
• संचार उपकरण की स्थापना।
• चिकित्सा इलेक्ट्रॉनिक्स का निर्माण।
• एसएमटी मशीनों की मरम्मत कार्यशालाएं।
• स्पेयर पार्ट्स वितरक और रखरखाव प्रदाता।

कन्वेयर मोटर घुमावदार बल को ड्राइव पल्ली में स्थानांतरित करता है। पल्ली पट्टा को कन्वेयर रेल के साथ ले जाती है, और पट्टा की घर्षण सतह पीसीबी को अपने किनारों से ले जाती है।

पूर्ण संचालन अनुक्रम में आम तौर पर निम्नलिखित चरण शामिल होते हैंः

स्थिर संचालन केवल बेल्ट पर निर्भर नहीं करता है। प्रतिस्थापन के दौरान निम्नलिखित घटकों की जांच की जानी चाहिए:

• घुमावदार।
• इडलर पोली.
• कन्वेयर मोटर।
• असर.
• मार्गदर्शक पहिया।
• रेल संरेखण।
• तनाव तंत्र।
• पीसीबी सेंसर।
• बंदूक तंत्र।
• बाएं और दाएं कन्वेयर सिंक्रनाइज़ेशन।

एक अच्छी गुणवत्ता वाला रिप्लेसमेंट बेल्ट तब भी तेजी से खराब हो सकता है जब एक पल्ली क्षतिग्रस्त हो जाती है या रेल गलत तरीके से संरेखित होती है।

बेल्ट पैकेजिंग, मशीन पार्ट्स लिस्ट, रखरखाव रिकॉर्ड या मूल लेबल पर छपी संख्या का प्रयोग करें।

केवल मशीन के नाम पर भरोसा न करें। एक मशीन में विभिन्न पदों पर कई कन्वेयर बेल्ट का उपयोग किया जा सकता है।

पुष्टि करें कि बेल्ट स्थापित हैः

• इनपुट कन्वेयर।
• आउटपुट कन्वेयर।
• मुख्य कन्वेयर।
• एस कन्वेयर सेक्शन।
• जे कन्वेयर सेक्शन
• धारा S (E) 250
• धारा 350।
• बाएं रेल.
• सही रेल।
• आंतरिक स्थानांतरण मॉड्यूल.

उदाहरण के लिए, 40046935, 40046936 और 40046937 को सार्वजनिक रूप से FX-3 और FX-3RA कन्वेयर असेंबली से जोड़ा जाता है। 40075460 संदर्भ को आमतौर पर एक S(E) 250 या S(E) 350 कन्वेयर बेल्ट के रूप में वर्णित किया जाता है,मशीन कॉन्फ़िगरेशन के अनुसार भिन्न अनुप्रयोग के साथ.

बेल्ट को अत्यधिक खिंचाव के बिना मापें।

जांचें कि बेल्ट में:

• चिकनी या बनावट वाली सतह।
• प्रबलित कपड़े की परतें।
• एक दृश्यमान जोड़।
• एक दिशात्मक सतह।
• एक विशेष किनारा प्रोफ़ाइल।
• मुद्रण या पहचान चिह्न।
• विभिन्न आंतरिक और बाहरी सतहें।

JX श्रृंखला के बेल्टों के लिए विश्वसनीय सार्वजनिक लिस्टिंग आम तौर पर 40107791, 40107792 और 40107793 दिखाती है। इसलिए,40107797 को मूल लेबल या भौतिक पुष्टि के बिना मशीन के मॉडल या बेल्ट की स्थिति नहीं सौंपी जानी चाहिए.

एक पूर्ण जांच हमें तेजी से उद्धरण देने और चयन त्रुटियों को कम करने में मदद करती है।

अनुशंसित पूछताछ प्रारूपः

• मशीन का मॉडल:
• मशीन का सीरियल नंबरः
• आवश्यक भाग संख्याः
• बेल्ट की स्थितिः
• कन्वेयर की चौड़ाईः
• बेल्ट के आयाम:
• मूल या संगत स्थितिः
• आवश्यक मात्राः
• वितरण देश:
• उत्पाद की तस्वीरें संलग्न करेंः हाँ/नहीं

1. बंद करो और मशीन की शक्ति को अलग करो।
2. मूल बेल्ट रूटिंग रिकॉर्ड करें.
3. पोली और तनावकर्ता की स्थिति की तस्वीरें लें।
4. नई बेल्ट भाग संख्या की जाँच करें।
5. नए और पुराने बेल्ट के आयामों की तुलना कीजिए।
6. पोली की सतहों को साफ करें।
7. असरों और मार्गदर्शन पहियों का निरीक्षण करें।
8. रेल से अजनबी पदार्थ निकालें।
9. जांचें कि क्या दोनों कन्वेयर पक्षों को मेल खाने वाली प्रतिस्थापन की आवश्यकता है।
10. रखरखाव पुस्तिका के अनुसार सही उपकरण तैयार करें।

• बेल्ट को मोड़ने या तेजी से मोड़ने से बचें।
• चलने वाली सतह को साफ रखें।
• मूल पथ के अनुसार बेल्ट स्थापित करें।
• पुष्टि कीजिए कि बेल्ट प्रत्येक रोल पर केंद्रित है।
• संतुलित तनाव लागू करें।
• मशीन को चालू करने से पहले कन्वेयर को मैन्युअल रूप से घुमाएं।
• जाँच करें कि बेल्ट रेल के किनारे से संपर्क नहीं करता है।
• पुष्टि करें कि सेंसर और केबल अपनी मूल स्थिति में बने हैं।

स्थापना को प्रशिक्षित रखरखाव कर्मियों द्वारा मशीन निर्माता की सुरक्षा प्रक्रियाओं के अनुसार पूरा किया जाना चाहिए।

प्रत्येक शिपमेंट की पुष्टि की गई खरीद विनिर्देशों के अनुसार जांच की जा सकती है।

माल प्राप्त करने के बाद, तुलना करें:

• पैकेज लेबल.
• भाग संख्या।
• बेल्ट चौड़ाई।
• बेल्ट परिधि।
• बेल्ट की सतह।
• संयुक्त स्थिति।
• स्थापना दिशा.
• आदेशित मात्रा।
• शारीरिक स्थिति।
• हटाए गए बेल्ट के साथ संगतता।

यदि भाग संख्या या आयाम मूल नमूना से भिन्न हैं तो बेल्ट स्थापित न करें। पुष्टि के लिए पहले आपूर्तिकर्ता से संपर्क करें।

बेल्ट को बिना किसी भारी तह या संपीड़न के पैक किया जाना चाहिए। व्यक्तिगत सुरक्षात्मक पैकेजिंग अंतरराष्ट्रीय परिवहन के दौरान संदूषण, विरूपण और सतह क्षति को रोकने में मदद करती है।

• साफ और सूखे वातावरण में रखें।
• सीधे सूर्य के प्रकाश से बचें।
• उच्च तापमान वाले उपकरणों से दूर रखें।
• तेल और आक्रामक रसायनों के संपर्क से बचें।
• बेल्ट पर भारी वस्तुएं न रखें।
• बेल्ट को तेजी से मोड़ने से बचें।
• मूल पहचान लेबल रखें।
• पहले पुरानी सूची का प्रयोग करें।
• स्थापित करने से पहले संग्रहीत बेल्टों का निरीक्षण करें।
• भाग संख्या और मशीन के आवेदन का रिकॉर्ड रखें।

नहीं. वे विभिन्न कन्वेयर पोजीशन में इस्तेमाल किया विभिन्न बेल्ट संदर्भ हैं. सार्वजनिक भागों सूची कन्वेयर बेल्ट एस के रूप में 40046935 पहचान, कन्वेयर बेल्ट जे के रूप में 40046936और 40046937 FX-3 और FX-3RA उपकरणों के लिए इन/आउट कन्वेयर बेल्ट के रूप में.

40075460 को आमतौर पर कन्वेयर बेल्ट S ((E) 250 या S ((E) 350 के रूप में पहचाना जाता है। सार्वजनिक लिस्टिंग इसे चयनित JX-300/JX-350 और संबंधित मशीन कॉन्फ़िगरेशन के साथ जोड़ती है। कृपया कन्वेयर चौड़ाई की पुष्टि करें,मशीन का मॉडल, और आदेश देने से पहले मूल बेल्ट।

इस उत्पाद पृष्ठ के लिए समीक्षा किए गए विश्वसनीय सार्वजनिक क्रॉस-संदर्भों द्वारा इसकी पुष्टि नहीं की गई है। आमतौर पर सूचीबद्ध जेएक्स-सीरीज बेल्ट नंबर 40107791, 40107792 और 40107793 हैं।कृपया मूल लेबल भेजें या पुष्टि करें कि 40107797 टाइपिंग त्रुटि है या नहीं.

कृपया मशीन का मॉडल, मूल भाग संख्या, बेल्ट की स्थिति, चौड़ाई, परिधि, मोटाई, आवश्यक मात्रा, और पुराने बेल्ट की स्पष्ट तस्वीरें प्रदान करें। 40075460 के लिए,यह भी निर्दिष्ट करें कि क्या कन्वेयर कॉन्फ़िगरेशन S ((E) 250 या S ((E) 350 है.

आपूर्ति की स्थिति उपलब्धता और ग्राहक की आवश्यकताओं के अनुसार उद्धृत की जा सकती है। कृपया बताएं कि आपको मूल नए या संगत नए भागों की आवश्यकता है या नहीं।सभी संगतता विवरण भुगतान और शिपमेंट से पहले पुष्टि की जानी चाहिए.

सही एसएमटी कन्वेयर बेल्ट की पहचान करने में मदद चाहिए?

त्वरित उद्धरण के लिए हमें निम्नलिखित जानकारी भेजें:

• आवश्यक भाग संख्या।
• मशीन का मॉडल।
• कन्वेयर की स्थिति।
• बेल्ट आयाम
• मूल बेल्ट तस्वीरें।
• आवश्यक मात्रा।
• गंतव्य देश.

JUKI 40046935, 40046936, 40046937, 40075460, और अन्य SMT कन्वेयर बेल्ट पूछताछ के लिए हमसे संपर्क करें। संदर्भ के लिए 40107797,कृपया मूल लेबल या मशीन की जानकारी संलग्न करें ताकि उद्धरण से पहले सही बेल्ट की पुष्टि की जा सके.

ट्रेडमार्क सूचनाःJUKI मॉडल के नाम और भाग संख्या का उपयोग केवल संगतता की पहचान करने के लिए किया जाता है। यदि उद्धरण में अन्यथा नहीं कहा गया है तो विक्रेता एक स्वतंत्र SMT स्पेयर पार्ट्स आपूर्तिकर्ता है।
