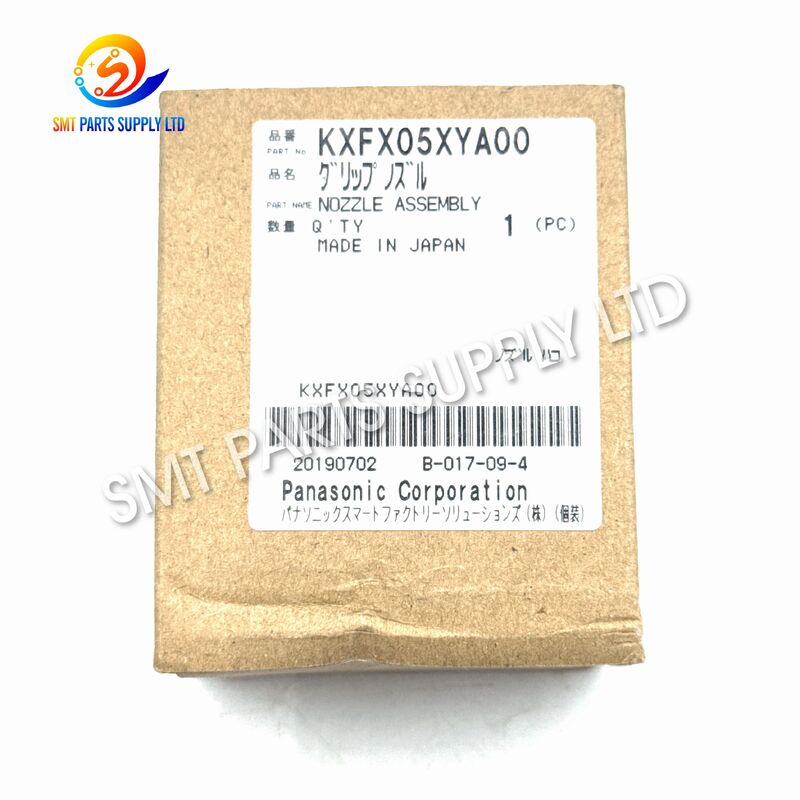

पैनासोनिक KXFX05XYA00 1908 विशेष आकार की नोजल असेंबली CM402 CM602

पैनासोनिक KXFX05XYA00 1908 विशेष-आकार नोजल असेंबली CM402 CM602

पैनासोनिक KXFX05XYA00 1908 नोजल असेंबली एक सटीक SMT पिकअप घटक है जिसे CM402 और CM602 प्लेसमेंट उपकरणों पर चयनित घटक-हैंडलिंग अनुप्रयोगों के लिए विकसित किया गया है। एक सामान्य-उद्देश्य वाले गोल नोजल के विपरीत, 1908 मॉडल विशेष-आकार की पिकअप संरचना का उपयोग करता है जिसका उद्देश्य विशेष घटक सतहों, पैकेज प्रोफाइल या उपलब्ध पिकअप क्षेत्रों से मेल खाना है।

उच्च गति वाली पीसीबी असेंबली के दौरान, नोजल प्लेसमेंट हेड और इलेक्ट्रॉनिक घटक के बीच सीधा संपर्क बिंदु होता है। इसकी आयामी सटीकता, वैक्यूम पथ, माउंटिंग फिट, सतह की स्थिति और संचालन स्थिरता सीधे पिकअप सफलता, ट्रांसफर विश्वसनीयता, विजन पहचान और अंतिम प्लेसमेंट स्थिरता को प्रभावित कर सकती है।

यह नोजल असेंबली SMT कारखानों, EMS प्रदाताओं, PCB असेंबली कंपनियों, उपकरण रखरखाव टीमों और स्पेयर-पार्ट्स वितरकों के लिए उपयुक्त है, जिन्हें पार्ट नंबर KXFX05XYA00 के तहत स्पष्ट रूप से पहचाने जाने वाले प्रतिस्थापन की आवश्यकता होती है। ग्राहकों को संगतता की सटीक पुष्टि करने के लिए ऑर्डर करने से पहले मशीन मॉडल, घटक आयाम, पुराने नोजल की तस्वीरें, आवश्यक मात्रा और ऑपरेटिंग स्थिति प्रदान करनी चाहिए।

एक प्लेसमेंट मशीन में उन्नत गति नियंत्रण, वैक्यूम निगरानी, घटक पहचान और प्लेसमेंट सुधार प्रणाली हो सकती है। हालांकि, नोजल वह यांत्रिक इंटरफ़ेस बना रहता है जो भौतिक रूप से घटक को उठाता और ले जाता है।

यहां तक ​​कि जब मशीन, फीडर, कैमरा और वैक्यूम सिस्टम सामान्य रूप से काम कर रहे हों, तब भी एक अनुपयुक्त या घिसा हुआ नोजल अस्थिर उत्पादन परिणाम दे सकता है। गलत आयामों वाला नोजल, अनुपयुक्त पिकअप चेहरा, प्रतिबंधित वैक्यूम पथ, या अत्यधिक यांत्रिक घिसाव घटक को सुरक्षित रूप से पकड़ने से रोक सकता है।

सही KXFX05XYA00 1908 नोजल असेंबली वैक्यूम सिस्टम और घटक सतह के बीच एक स्थिर कनेक्शन स्थापित करने में मदद करती है। जब नोजल विनिर्देश मशीन कॉन्फ़िगरेशन और लक्ष्य घटक से मेल खाता है, तो यह दोहराने योग्य पिकअप, सुचारू ट्रांसफर, विश्वसनीय पहचान और पीसीबी पर नियंत्रित रिलीज का समर्थन कर सकता है।

घटकों, ट्रे, टेप पॉकेट या मशीन फिक्स्चर के साथ बार-बार संपर्क पिकअप सतह को धीरे-धीरे बदल सकता है। घिसाव संपर्क क्षेत्र को कम कर सकता है या स्थिर वैक्यूम सील बनाने की नोजल की क्षमता को प्रभावित कर सकता है।

धूल, सोल्डर पेस्ट अवशेष, पैकेजिंग कण, चिपकने वाली सामग्री, या अन्य दूषित पदार्थ नोजल के उद्घाटन में प्रवेश कर सकते हैं। एक प्रतिबंधित वैक्यूम मार्ग पकड़ने की शक्ति को कम कर सकता है और रुक-रुक कर पिकअप विफलता पैदा कर सकता है।

एक मानक नोजल अनियमित शीर्ष सतह, सीमित पिकअप क्षेत्र, अवसादग्रस्त संरचना, नाजुक शरीर, या विशेष पैकेज प्रोफाइल वाले घटक के लिए उपयुक्त नहीं हो सकता है। गलत आकार कमजोर संपर्क या असमान पकड़ने की शक्ति का परिणाम हो सकता है।

प्रभाव, अनुचित सफाई, अनुपयुक्त उपकरण, या गलत भंडारण नोजल संरचना को मोड़ या नुकसान पहुंचा सकता है। मामूली विरूपण भी घटक केंद्रीकरण और प्लेसमेंट स्थिरता को प्रभावित कर सकता है।

यदि नोजल पूरी तरह से स्थापित नहीं है या माउंटिंग इंटरफ़ेस दूषित है, तो नोजल गलत तरीके से घूम सकता है, असमान रूप से हिल सकता है, या वैक्यूम सिस्टम से ठीक से कनेक्ट होने में विफल हो सकता है।

मशीन सॉफ्टवेयर सेटिंग्स, नोजल पहचान डेटा, हेड कॉन्फ़िगरेशन और घटक लाइब्रेरी पैरामीटर स्थापित नोजल के अनुरूप होने चाहिए। यांत्रिक रूप से संगत नोजल को अभी भी सही प्रोग्रामिंग की आवश्यकता हो सकती है।

खरोंच, चिप्स, बर्र्स, या असमान संपर्क सतहें पिकअप स्थिरता को कम कर सकती हैं। विशेष-आकार के नोजल के लिए विशेष रूप से सावधानीपूर्वक निरीक्षण की आवश्यकता होती है क्योंकि उनकी पिकअप ज्यामिति एक विशिष्ट अनुप्रयोग के लिए डिज़ाइन की गई है।

जब समस्या निवारण इंगित करता है कि नोजल घिसा हुआ, अवरुद्ध, क्षतिग्रस्त, गलत आकार का, या लक्ष्य घटक के लिए अनुपयुक्त है, तो सही 1908 नोजल असेंबली के साथ प्रतिस्थापन इच्छित पिकअप स्थिति को बहाल करने में मदद कर सकता है।

प्रतिस्थापन प्रक्रिया में केवल पुराने नोजल को हटाने से अधिक शामिल होना चाहिए। रखरखाव कर्मियों को नोजल धारक, वैक्यूम पथ, हेड शाफ्ट, माउंटिंग इंटरफ़ेस, घटक पैरामीटर और फीडर पिकअप स्थिति का निरीक्षण करना चाहिए। यह किसी अन्य मशीन की स्थिति को गलत तरीके से नोजल समस्या के रूप में निदान होने से रोकता है।

KXFX05XYA00 नोजल को पार्ट नंबर, नोजल कोड, मशीन मॉडल, घटक पैकेज और वास्तविक पिकअप आवश्यकता के अनुसार चुना जाना चाहिए। विशेष-आकार के नोजल के लिए, ग्राहकों को कई कोणों से मौजूदा नोजल की तस्वीरें प्रदान करने की पुरजोर सलाह दी जाती है। घटक ड्राइंग या नमूना तस्वीर भी इच्छित अनुप्रयोग की पुष्टि करने में मदद कर सकती है।

स्थापना के बाद, इंजीनियरों को कम गति का परीक्षण करना चाहिए, पिकअप वैक्यूम की निगरानी करनी चाहिए, घटक केंद्रीकरण का निरीक्षण करना चाहिए, विजन पहचान को सत्यापित करना चाहिए, और मशीन को पूर्ण उत्पादन गति पर वापस लाने से पहले प्लेसमेंट परिणामों की जांच करनी चाहिए।

महत्वपूर्ण संगतता सूचना:
प्रकाशित मशीन संगतता का उपयोग खरीद संदर्भ के रूप में किया जाता है। प्लेसमेंट हेड, नोजल लाइब्रेरी, घटक पैकेज और मशीन कॉन्फ़िगरेशन भिन्न हो सकते हैं। अंतिम संगतता को पूर्ण भाग संख्या, मशीन मॉडल, हेड प्रकार, मौजूदा नोजल तस्वीरों और लक्ष्य घटक जानकारी के साथ पुष्टि की जानी चाहिए।

KXFX05XYA00 1908 नोजल असेंबली का उपयोग स्वचालित सतह-माउंट उत्पादन में किया जाता है जहां इलेक्ट्रॉनिक घटकों को फीडर, ट्रे, ट्यूब, या अन्य प्रस्तुति प्रणाली से उठाया जाना चाहिए और मुद्रित सर्किट बोर्ड पर एक प्रोग्राम की गई स्थिति में स्थानांतरित किया जाना चाहिए।

1908 विशेष-आकार के नोजल पर विचार किया जा सकता है जब किसी घटक में निम्नलिखित में से एक या अधिक विशेषताएं हों:

• एक सीमित सपाट पिकअप क्षेत्र।
• एक अनियमित या गैर-वृत्ताकार ऊपरी सतह।
• एक पैकेज जिसे सामान्य-उद्देश्य वाले नोजल द्वारा मज़बूती से नहीं संभाला जा सकता है।
• एक संवेदनशील सतह जिसे नियंत्रित संपर्क की आवश्यकता होती है।
• एक घटक निकाय जो स्थानांतरण के दौरान घूमने की प्रवृत्ति रखता है।
• एक विशेष यांत्रिक प्रोफ़ाइल जिसे एक समर्पित पिकअप आकार की आवश्यकता होती है।
• एक अवसादग्रस्त, सीढ़ीदार, संकीर्ण, या असममित पिकअप क्षेत्र।
• एक प्रक्रिया इतिहास जो एक मानक नोजल के साथ बार-बार पिकअप अस्थिरता दिखाता है।

घटक पैकेज का मूल्यांकन ऑर्डर करने से पहले किया जाना चाहिए। हर घटक के लिए उपयुक्तता निर्धारित करने के लिए अकेले नोजल कोड का उपयोग नहीं किया जाना चाहिए।

मशीन प्रोग्राम लक्ष्य घटक के लिए आवश्यक नोजल की पहचान करता है। चयनित नोजल को प्रोग्राम किए गए नोजल लाइब्रेरी और घटक डेटा के अनुरूप होना चाहिए।

1908 नोजल असेंबली को निर्दिष्ट प्लेसमेंट हेड इंटरफ़ेस पर लगाया जाता है। स्थिर रोटेशन, ऊर्ध्वाधर गति और वैक्यूम ट्रांसमिशन के लिए सही सीटिंग आवश्यक है।

प्लेसमेंट हेड प्रोग्राम किए गए फीडर, ट्रे, या घटक प्रस्तुति स्थिति की ओर बढ़ता है। मशीन कैलिब्रेशन पिकअप निर्देशांक और ऊंचाई निर्धारित करता है।

नोजल नीचे की ओर बढ़ता है जब तक कि पिकअप सतह घटक तक न पहुंच जाए। क्षति या अस्थिर पिकअप को रोकने के लिए संपर्क स्थिति और दबाव को नियंत्रित किया जाना चाहिए।

मशीन वैक्यूम सिस्टम को सक्रिय करती है। नोजल के आंतरिक मार्ग से हवा खींची जाती है, जिससे पिकअप चेहरे और घटक सतह के बीच पकड़ने की शक्ति बनती है।

प्लेसमेंट हेड घटक को उसकी पैकेजिंग से उठाता है। एक सही नोजल आकार त्वरण के दौरान घटक को केंद्रित और स्थिर रखने में मदद करता है।

मशीन विजन सिस्टम घटक की स्थिति और कोण की जांच करता है। प्लेसमेंट से पहले ऑफसेट डेटा को स्वचालित रूप से ठीक किया जा सकता है।

घटक को प्रोग्राम की गई बोर्ड स्थिति में ले जाया जाता है। स्थिर वैक्यूम होल्डिंग स्थानांतरण के दौरान रोटेशन, आंदोलन या गिरने से रोकने में मदद करता है।

नोजल घटक को सोल्डर पेस्ट या लक्ष्य सतह पर नीचे करता है। वैक्यूम जारी किया जाता है, और नोजल दूर चला जाता है ताकि अगला चक्र शुरू हो सके।

पूर्ण भाग संख्या प्रदान करें KXFX05XYA00। समान दिखने वाली संख्याएं विभिन्न नोजल आकृतियों या मशीन अनुप्रयोगों के अनुरूप हो सकती हैं।

बताएं कि आवश्यक नोजल मॉडल है 1908। नोजल कोड और भाग संख्या दोनों पूछताछ पर दिखाई देने चाहिए।

निर्दिष्ट करें कि नोजल CM402, CM602, या किसी अन्य कॉन्फ़िगर की गई मशीन पर स्थापित किया जाएगा या नहीं। केवल सामान्य मशीन श्रृंखला पर भरोसा न करें।

जब उपलब्ध हो तो हेड मॉडल या हेड पहचान प्रदान करें। विभिन्न मशीन हेड अलग-अलग माउंटिंग या नियंत्रण व्यवस्था का उपयोग कर सकते हैं।

पुराने नोजल को सामने, पीछे, साइड, ऊपर और पिकअप-फेस कोणों से तस्वीर लें। जब संभव हो तो दृश्यमान चिह्नों और आकार तुलना के लिए एक शासक शामिल करें।

घटक की लंबाई, चौड़ाई, ऊंचाई, वजन, पैकेज प्रकार, पिकअप सतह और तस्वीर भेजें। विशेष घटकों के लिए एक तकनीकी ड्राइंग बेहतर है।

पुष्टि करें कि घटक में एक सपाट, अवसादग्रस्त, सीढ़ीदार, घुमावदार, संकीर्ण, या अनियमित शीर्ष सतह है या नहीं। यह जानकारी विशेष-आकार के नोजल चयन के लिए आवश्यक है।

बताएं कि क्या नए स्टॉक की आवश्यकता है और क्या किसी विशिष्ट पैकेजिंग, निरीक्षण, या प्रलेखन की आवश्यकता है।

मात्रा और डिलीवरी गंतव्य पैकेजिंग, शिपिंग विधि, माल ढुलाई लागत और लीड टाइम को प्रभावित करते हैं।

स्थापना से पहले, प्राप्त नोजल की पुराने भाग से तुलना करें। समग्र आकार, माउंटिंग क्षेत्र, पिकअप चेहरा, ऊंचाई, वैक्यूम उद्घाटन और पहचान की जांच करें।

1. उपकरण रखरखाव प्रक्रिया के अनुसार मशीन को रोकें।
2. पुष्टि करें कि प्लेसमेंट हेड एक सुरक्षित रखरखाव स्थिति में है।
3. माउंटिंग संरचना पर जोर दिए बिना मौजूदा नोजल को सावधानीपूर्वक हटा दें।
4. घिसाव, संदूषण, विरूपण, या रुकावट के लिए हटाए गए नोजल का निरीक्षण करें।
5. अनुमोदित रखरखाव विधि का उपयोग करके नोजल माउंटिंग इंटरफ़ेस को साफ करें।
6. संदूषण के लिए वैक्यूम चैनल और नोजल धारक की जांच करें।
7. स्थापना से पहले प्रतिस्थापन नोजल की हटाए गए भाग से तुलना करें।
8. KXFX05XYA00 नोजल को पूरी तरह और सुरक्षित रूप से स्थापित करें।
9. पुष्टि करें कि नोजल असामान्य प्रतिरोध के बिना चलता है और घूमता है।
10. मशीन की नोजल पहचान और लाइब्रेरी सेटिंग्स की जांच करें।
11. मैनुअल या कम गति का पिकअप परीक्षण चलाएं।
12. घटक केंद्रीकरण, वैक्यूम स्थिरता और रिलीज प्रदर्शन का निरीक्षण करें।
13. परीक्षण बोर्ड पर प्लेसमेंट सटीकता सत्यापित करें।
14. स्थिर संचालन की पुष्टि के बाद धीरे-धीरे उत्पादन गति बढ़ाएं।

स्थापना प्रशिक्षित SMT रखरखाव कर्मियों द्वारा पूरी की जानी चाहिए। अनुचित संचालन नोजल, प्लेसमेंट हेड, घटक, या मशीन इंटरफ़ेस को नुकसान पहुंचा सकता है।

वैक्यूम उद्घाटन को साफ करने के लिए बड़े सुई, अपघर्षक उपकरण, या अनियंत्रित संपीड़ित हवा का उपयोग न करें। ये विधियां नोजल ज्यामिति को बदल सकती हैं या आंतरिक मार्ग को नुकसान पहुंचा सकती हैं।

पैकिंग से पहले, नोजल की जांच निम्नलिखित नियंत्रण बिंदुओं के अनुसार की जा सकती है:

मशीन परीक्षण, घटक पिकअप परीक्षण, या अतिरिक्त निरीक्षण पर चर्चा की जा सकती है जब ग्राहक पर्याप्त मशीन और अनुप्रयोग जानकारी प्रदान करता है।

प्रत्येक नोजल को परिवहन के दौरान प्रभाव, दबाव, नमी, संदूषण और अनियंत्रित आंदोलन से संरक्षित किया जाना चाहिए। छोटे परिशुद्धता भागों को एक बड़े कार्टन के अंदर ढीला नहीं रखा जाना चाहिए।

एक्सप्रेस डिलीवरी तत्काल, कम-मात्रा वाले ऑर्डर के लिए उपयुक्त है। बड़े स्पेयर-पार्ट्स ऑर्डर के लिए समेकित वायु या समुद्री शिपमेंट पर विचार किया जा सकता है। भुगतान से पहले माल ढुलाई विधि, डिलीवरी समय और शिपिंग लागत की पुष्टि की जानी चाहिए।

उत्पाद को पूर्ण संदर्भ KXFX05XYA00 और नोजल कोड 1908 के तहत सूचीबद्ध किया गया है, जो खरीद टीमों को अस्पष्ट विवरण से बचने में मदद करता है।

ग्राहक ऑर्डर करने से पहले तुलना के लिए पुराने-भाग की तस्वीरें, मशीन की जानकारी और घटक डेटा जमा कर सकते हैं।

व्यक्तिगत या छोटे-मात्रा वाले ऑर्डर रखरखाव टीमों का समर्थन कर सकते हैं जिन्हें अत्यधिक इन्वेंट्री खरीदे बिना आपातकालीन प्रतिस्थापन की आवश्यकता होती है।

कारखानों, वितरकों और रखरखाव-सेवा प्रदाताओं के लिए कई टुकड़े आपूर्ति किए जा सकते हैं जिन्हें नियमित स्टॉक की आवश्यकता होती है।

नोजल को अन्य संगत SMT नोजल, फीडर पार्ट्स, सेंसर, मोटर, बेल्ट, फिल्टर और रखरखाव घटकों के साथ पैक किया जा सकता है।

विदेशी डिलीवरी के लिए सुरक्षात्मक पैकेजिंग और अंतर्राष्ट्रीय कूरियर व्यवस्था उपलब्ध हैं।

एक क्षतिग्रस्त नोजल प्लेसमेंट प्रोग्राम को रोक सकता है, भले ही मशीन का बाकी हिस्सा ठीक से काम कर रहा हो। विशेष-आकार के नोजल को सामान्य-उद्देश्य वाले नोजल द्वारा आसानी से प्रतिस्थापित नहीं किया जा सकता है क्योंकि पिकअप सतह और घटक की आवश्यकताएं अलग-अलग होती हैं।

एक सत्यापित स्पेयर रखने से रखरखाव टीम को मदद मिल सकती है:

• नए खरीद की प्रतीक्षा किए बिना क्षतिग्रस्त नोजल को बदलें।
• तत्काल उत्पादन के दौरान लाइन स्टॉपेज कम करें।
• स्थापित नोजल की तुलना एक ज्ञात-अच्छे भाग से करें।
• नोजल समस्याओं को फीडर या वैक्यूम-सिस्टम समस्याओं से अलग करें।
• निवारक रखरखाव के दौरान लगातार उत्पादन बनाए रखें।
• तेज उत्पाद परिवर्तन का समर्थन करें।
• महत्वपूर्ण पीसीबी ऑर्डर के लिए डिलीवरी शेड्यूल की रक्षा करें।
• आपातकालीन अंतर्राष्ट्रीय शिपिंग खर्च कम करें।

अनुशंसित स्पेयर मात्रा मशीन मात्रा, नोजल उपयोग आवृत्ति, उत्पादन महत्व, ऐतिहासिक क्षति दर और खरीद लीड टाइम पर आधारित होनी चाहिए।

पूर्ण भाग संख्या है KXFX05XYA00, और नोजल मॉडल है 1908। भ्रम से बचने के लिए कृपया अपनी पूछताछ, खरीद आदेश, पैकिंग अनुरोध और आंतरिक स्पेयर-पार्ट्स रिकॉर्ड में दोनों संदर्भ शामिल करें।

KXFX05XYA00 1908 नोजल आमतौर पर CM402 और CM602 SMT प्लेसमेंट उपकरणों से जुड़ा होता है। हालांकि, ऑर्डर करने से पहले प्लेसमेंट हेड, मशीन कॉन्फ़िगरेशन, नोजल लाइब्रेरी और घटक पैकेज की जांच की जानी चाहिए। पुराने-नोजल की तस्वीरें प्रदान करने की पुरजोर सलाह दी जाती है।

इसकी पिकअप सतह सामान्य-उद्देश्य वाले हैंडलिंग के बजाय चयनित घटक प्रोफाइल के लिए डिज़ाइन की गई है। जब घटक में अनियमित सतह, सीमित पिकअप क्षेत्र, या अनुप्रयोग-विशिष्ट हैंडलिंग आवश्यकता होती है तो एक विशेष-आकार का नोजल बेहतर संपर्क, केंद्रीकरण, या वैक्यूम सीलिंग प्रदान कर सकता है।

कृपया भाग संख्या KXFX05XYA00, नोजल कोड 1908, मशीन मॉडल, यदि उपलब्ध हो तो हेड मॉडल, आवश्यक मात्रा, पुराने-भाग की तस्वीरें, घटक आयाम, गंतव्य देश और पसंदीदा डिलीवरी विधि प्रदान करें। पूर्ण जानकारी तेज संगतता जांच और कोटेशन की अनुमति देती है।

नियमित रूप से संदूषण, रुकावट, खरोंच, विरूपण और पिकअप-फेस घिसाव के लिए नोजल का निरीक्षण करें। अनुमोदित सफाई विधि का उपयोग करें, अपघर्षक औजारों से बचें, माउंटिंग सतह को साफ रखें, और प्रभाव क्षति को रोकने के लिए लेबल वाले सुरक्षात्मक धारकों में स्पेयर नोजल स्टोर करें।

पैनासोनिक KXFX05XYA00 1908 विशेष-आकार नोजल असेंबली के लिए मूल्य, उपलब्धता, संगतता पुष्टि, पैकेजिंग जानकारी और अंतर्राष्ट्रीय डिलीवरी विकल्पों के लिए हमसे संपर्क करें।

सटीक कोटेशन प्राप्त करने के लिए, कृपया भेजें:

• भाग संख्या: KXFX05XYA00।
• नोजल मॉडल: 1908।
• मशीन मॉडल: CM402 या CM602।
• प्लेसमेंट हेड मॉडल, यदि उपलब्ध हो।
• आवश्यक मात्रा।
• मौजूदा नोजल की तस्वीरें।
• लक्ष्य घटक आयाम या चित्र।
• आवश्यक आपूर्ति की स्थिति।
• गंतव्य देश और डाक कोड।
• पसंदीदा शिपिंग विधि।
• आवश्यक डिलीवरी तिथि।

हम उत्पादन रखरखाव, आपातकालीन प्रतिस्थापन, निवारक सर्विसिंग और वितरक इन्वेंट्री के लिए SMT नोजल और संबंधित मशीन स्पेयर पार्ट्स की आपूर्ति करते हैं। संगतता जांच और वाणिज्यिक कोटेशन के लिए अपनी विस्तृत आवश्यकता भेजें।
