| ब्रांड नाम: | Panasonic |
| मॉडल संख्या: | एन610119411एए |

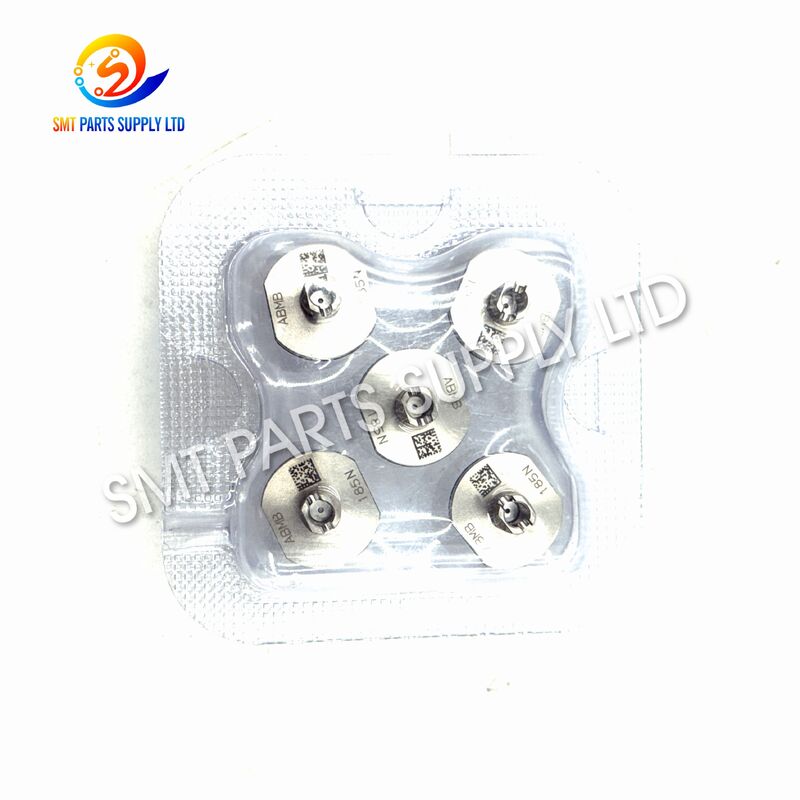

पैनासोनिक 185N प्रेसिजन एसएमटी नोजल N610119411AA CM/NPM के लिए
पैनासोनिक 185एन सटीक एसएमटी नोजल, जिसे प्राथमिक भाग संख्या N610119411AA द्वारा पहचाना जाता है, एक घटक-हैंडलिंग नोजल है जिसे संगत सीएम, डीटी और एनपीएम पिक-एंड-प्लेस मशीन कॉन्फ़िगरेशन के लिए विकसित किया गया है।यह आम तौर पर उपयुक्त आठ नोजल प्लेसमेंट सिर पर लागू किया जाता है जहां सटीक वैक्यूम पिकअप, नियंत्रित घटक हस्तांतरण और दोहराए जाने योग्य पीसीबी प्लेसमेंट की आवश्यकता होती है।
प्लेसमेंट मशीन और इलेक्ट्रॉनिक घटक के बीच प्रत्यक्ष संपर्क बिंदु के रूप में, नोजल की स्थिति महत्वपूर्ण रूप से पिकअप दर, घटक केंद्र,पहचान की सटीकता और उत्पादन निरंतरतापहने हुए, दूषित या गलत तरीके से चुने गए नोजल से पिकअप त्रुटियां, गिरने वाले घटक और प्लेसमेंट विचलन हो सकते हैं।
185एन नोजल रोकथाम रखरखाव, आपातकालीन प्रतिस्थापन, प्लेसमेंट-हेड सर्विसिंग और स्पेयर पार्ट्स इन्वेंट्री तैयार करने के लिए उपयुक्त है। ऑर्डर करने से पहले खरीदारों को नोजल मॉडल की पुष्टि करनी चाहिए,पूर्ण भाग संख्या, मशीन मॉडल, सिर विन्यास और मौजूदा नोजल की उपस्थिति। अधिक विश्वसनीय संगतता जांच के लिए स्पष्ट तस्वीरें या उपकरण रिकॉर्ड की सिफारिश की जाती है।
| पहचान आइटम | उत्पाद की जानकारी |
|---|---|
| उत्पाद श्रेणी | एसएमटी पिक-एंड-प्लेस नोजल |
| नोजल मॉडल | 185एन |
| प्राथमिक भाग संख्या | N610119411AA |
| सामान्य क्रॉस-रेफरेंस | N610070338AA / N610070338AB |
| उपकरण संदर्भ | सीएम, डीटी और एनपीएम श्रृंखला |
| सिर की संरचना | संगत आठ नोजल प्लेसमेंट हेड |
| प्राथमिक कार्य | घटक पिकअप, ट्रांसफर और प्लेसमेंट |
| अनुप्रयोग उद्योग | स्वचालित पीसीबी विधानसभा |
| स्थापना की स्थिति | प्लेसमेंट हेड नोजल स्टेशन |
| आपूर्ति का उद्देश्य | रखरखाव, मरम्मत और स्पेयर पार्ट्स की प्रतिस्थापन |
एसएमटी नोजल उच्च गति उत्पादन परिस्थितियों में बार-बार काम करता है। प्रत्येक प्लेसमेंट चक्र के दौरान यह एक घटक के करीब आता है, वैक्यूम सक्शन को सक्रिय करता है, घटक को उठाता है,दृष्टि प्रणाली के माध्यम से इसे स्थानांतरित करता है और पीसीबी पर रखती है.
समय के साथ, उत्पादन प्रदूषण, यांत्रिक पहनने या आकस्मिक संपर्क नोजल के प्रदर्शन को प्रभावित कर सकते हैं।
नोजल पिकअप फेस अपने सेवा जीवन के दौरान हजारों या लाखों इलेक्ट्रॉनिक घटकों से संपर्क करता है। निरंतर संचालन से सतह की स्थिति धीरे-धीरे बदल सकती है।
एक पहने हुए पिकअप चेहरे का परिणाम हो सकता हैः
जब संपर्क सतह खरोंच, चिप या असमान हो जाती है, तो मशीन को बार-बार समायोजित करने की तुलना में प्रतिस्थापन अक्सर अधिक प्रभावी होता है।
वाहक टेप की धूल, पीसीबी कण, चिपकने वाला अवशेष और अन्य प्रदूषक आंतरिक वैक्यूम मार्ग में प्रवेश कर सकते हैं।
आंशिक रुकावट का कारण बन सकता हैः
| उत्पादन की समस्या | संभावित परिणाम |
| कम वैक्यूम प्रवाह | घटक को सुरक्षित रूप से नहीं उठाया जा सकता है |
| अनियमित चूषण | पिकअप सफलतापूर्वक रुक-रुक कर |
| विलंबित वैक्यूम प्रतिक्रिया | लंबे समय तक प्लेसमेंट चक्र या मशीन अलार्म |
| अस्थिर घटक पकड़ | दृष्टि निरीक्षण के दौरान घटक की चाल |
| दूषित पिकअप सतह | घटक अनुचित रूप से चिपके या छूटता है |
सफाई सामान्य कार्य को बहाल कर सकती है जब संदूषण मामूली हो। हालांकि, यदि मार्ग क्षतिग्रस्त है, भारी रूप से अवरुद्ध है या सुरक्षित रूप से साफ करना मुश्किल है तो प्रतिस्थापन पर विचार किया जाना चाहिए।
एक नोजल क्षतिग्रस्त हो सकता हैः
यहां तक कि एक छोटा विकृति नोजल की केंद्र रेखा को बदल सकती है और पिकअप या प्लेसमेंट सटीकता को प्रभावित कर सकती है।
विभिन्न नोजल मॉडल दृश्य रूप से समान दिखाई दे सकते हैं लेकिन उनमें अलग-अलग हैंः
केवल एक तस्वीर से नोजल का चयन करने से संगतता के जोखिम पैदा हो सकते हैं। आदेश देने से पहले सटीक मॉडल और भाग संख्या की जांच की जानी चाहिए।
एक गलत तरीके से स्थापित नोजल नोजल धारक में केंद्रित रूप से नहीं बैठ सकता है। माउंटिंग क्षेत्र के आसपास विदेशी सामग्री भी सही संलग्नक को रोक सकती है।
सम्भावित स्थापना से संबंधित लक्षणों में निम्नलिखित शामिल हैंः
पिकअप फेस को घटक शरीर के एक उपयुक्त क्षेत्र से संपर्क करना चाहिए। एक नोजल जो बहुत छोटा है वह पर्याप्त पकड़ स्थिरता प्रदान नहीं कर सकता है। एक नोजल जो बहुत बड़ा है वह तारों, टर्मिनलों,किनारों या असमान सतहों.
नए घटक अनुप्रयोगों के लिए, नोजल का चयन निम्न के अनुसार किया जाना चाहिएः
| घटक की जानकारी | चयन का महत्व |
| शरीर के आयाम | उपयुक्त संपर्क क्षेत्र निर्धारित करता है |
| घटक वजन | वैक्यूम रखने की आवश्यकता को प्रभावित करता है |
| सतह का आकार | सीलिंग स्थिरता को प्रभावित करता है |
| टर्मिनल स्थिति | लीड के संपर्क को रोकता है |
| पैकेजिंग का प्रकार | पिकअप स्थान को प्रभावित करता है |
| प्लेसमेंट गति | स्थानांतरण स्थिरता की आवश्यकता निर्धारित करता है |
| बोर्ड की मंजूरी | प्लेसमेंट के दौरान हस्तक्षेप को रोकता है |
| उत्पादन लक्षण | नोजल का संभावित कारण | अनुशंसित कार्यवाही |
| बार-बार पिकअप विफलता | अवरुद्ध मार्ग या पहना हुआ पिकअप चेहरा | साफ, निरीक्षण और नोजल का परीक्षण |
| स्थानांतरण के दौरान घटक की बूंदें | कमजोर सीलिंग या वैक्यूम रिसाव | नोजल चेहरे और वैक्यूम प्रणाली की जाँच करें |
| पुनरावर्ती प्लेसमेंट ऑफसेट | घुमावदार नोजल या अत्यधिक प्रवाह | नोजल बदलें और फिर से कैलिब्रेट करें |
| घटक घूर्णन | असमान पिकअप संपर्क | पिकअप चेहरे और मॉडल चयन का निरीक्षण करें |
| दृष्टि पहचान त्रुटि | घटक को केंद्रीय रूप से नहीं रखा गया है | पिकअप स्थिति और नोजल ज्यामिति की जाँच करें |
| नोजल बदलने में विफलता | माउंटिंग सेक्शन गंदा या क्षतिग्रस्त है | साफ धारक और नोजल इंटरफ़ेस का निरीक्षण |
| अंतराल वाली मशीन अलार्म | अनियमित वैक्यूम प्रतिक्रिया | मार्ग, सील और वायु आपूर्ति की जाँच करें |
| घटक की सतह क्षति | गलत नोजल आकार या अत्यधिक दबाव | नोजल और प्लेसमेंट सेटिंग्स की समीक्षा करें |
| अनुपलब्ध घटक | पिकअप अस्थिरता | नोजल, फीडर और घटक डेटा का निरीक्षण करें |
| अस्वीकृति दर में वृद्धि | प्रक्रिया परिवर्तन के साथ संयुक्त नोजल पहनना | नोजल बदलें और लाइन मापदंडों का सत्यापन |
185N नोजल प्लेसमेंट हेड और इलेक्ट्रॉनिक घटक के बीच एक नियंत्रित वैक्यूम और यांत्रिक इंटरफ़ेस प्रदान करता है।यह घटक हैंडलिंग स्थिरता में सुधार करने में मदद कर सकते हैं.
आंतरिक वैक्यूम मार्ग, प्लेसमेंट हेड से नकारात्मक दबाव को नोजल पिकअप सतह पर स्थानांतरित करता है। एक स्वच्छ मार्ग कुशल चूषण और स्थिर घटक पकड़ का समर्थन करता है।
परिभाषित पिकअप क्षेत्र भाग को गति के दौरान नियंत्रित स्थिति में रखने में मदद करता है। स्थिर संपर्क अनावश्यक स्लाइडिंग और रोटेशन को कम करता है।
माउंटिंग सेक्शन नोजल को प्लेसमेंट हेड अक्ष के सापेक्ष रखता है। सही संरेखण सटीक पिकअप, विश्वसनीय दृष्टि सुधार और दोहराए जाने योग्य प्लेसमेंट का समर्थन करने में मदद करता है।
परिष्कृत या क्षतिग्रस्त नोजल को बदलना यांत्रिक पहनने की भरपाई के लिए पिकअप निर्देशांक, वैक्यूम सीमाओं या दृष्टि मापदंडों को बार-बार बदलने की तुलना में अधिक कुशल हो सकता है।
कारखानों में 185N नोजल को निवारक रखरखाव किट या आपातकालीन स्पेयर पार्ट्स की सूची में शामिल किया जा सकता है। यह उत्पादन नोजल क्षतिग्रस्त होने पर सोर्सिंग देरी को कम करने में मदद करता है।
खरीदार आदेश देने से पहले निम्नलिखित जानकारी प्रदान कर सकते हैंः
यह जानकारी शिपमेंट से पहले प्रस्तावित उत्पाद की अधिक सटीक जांच करने की अनुमति देती है।
| उत्पादन की आवश्यकता | 185एन नोजल समर्थन |
| स्थिर पिकअप | नियंत्रित निर्वात पथ बनाए रखता है |
| सटीक हस्तांतरण | सिर के आंदोलन के दौरान घटक को पकड़ने में मदद करता है |
| दोहराने योग्य स्थान | निरंतर यांत्रिक संरेखण का समर्थन करता है |
| निवारक रखरखाव | नियोजित नोजल प्रतिस्थापन के लिए उपयुक्त |
| आपातकालीन मरम्मत | एक महत्वपूर्ण स्पेयर पार्ट के रूप में तैयार किया जा सकता है |
| उपकरण का नवीनीकरण | संगत सिर रखरखाव के लिए उपयुक्त |
| इन्वेंट्री मानक | मॉडल और भाग संख्या पहचान को सरल बनाती है |
| अंतर्राष्ट्रीय खरीद | सुरक्षा निर्यात पैकिंग की व्यवस्था की जा सकती है |
| विनिर्देश | विवरण |
| उत्पाद का नाम | सटीक एसएमटी प्लेसमेंट नोजल |
| नोजल मॉडल | 185एन |
| प्राथमिक भाग संख्या | N610119411AA |
| क्रॉस-रेफरेंस नंबर | N610070338AA / N610070338AB |
| उत्पाद का प्रकार | पिक-एंड-प्लेस मशीन का स्पेयर पार्ट |
| मशीन संदर्भ | सीएम / डीटी / एनपीएम श्रृंखला |
| विशिष्ट मशीन उदाहरण | CM402 / CM602 / संगत एनपीएम विन्यास |
| सिर पर लगाना | संगत आठ नोजल प्लेसमेंट हेड |
| मुख्य कार्य | वैक्यूम पिकअप और इलेक्ट्रॉनिक घटक स्थान |
| पिकअप सिद्धांत | नकारात्मक दबाव वैक्यूम सक्शन |
| परिचालन आंदोलन | ऊर्ध्वाधर, क्षैतिज और घूर्णन गति |
| स्थापना की स्थिति | प्लेसमेंट हेड या ऑटोमैटिक नोजल स्टेशन |
| आवेदन प्रक्रिया | सतह-माउंट प्रौद्योगिकी विधानसभा |
| विनिर्माण विशेषता | परिशुद्धता से संसाधित माउंटिंग और पिकअप सेक्शन |
| निरीक्षण फोकस | उपस्थिति, मार्ग, माउंटिंग क्षेत्र और पिकअप सतह |
| आदेश मात्रा | समर्थित नमूना और थोक मात्राएं |
| आपूर्ति की स्थिति | वर्तमान स्टॉक की पुष्टि के अधीन |
| पैकेजिंग | व्यक्तिगत सुरक्षात्मक पैकेजिंग |
| निर्यात पैकिंग | मजबूत बाहरी कार्डबोर्ड के साथ आंतरिक सुरक्षा |
| परिवहन | एक्सप्रेस, एयर फ्रेट या सहमत शिपिंग विधि |
| संगतता की आवश्यकता | मशीन, सिर, मॉडल और भाग संख्या की पुष्टि करें |
नोजल-टिप के सटीक आयामों, वैक्यूम-ओपनिंग आयामों और लागू घटक रेंज की पुष्टि मौजूदा नोजल, अनुमोदित ड्राइंग, उपकरण मैनुअल या मशीन स्पेयर पार्ट्स रिकॉर्ड के माध्यम से की जानी चाहिए.
तकनीकी मूल्यों को केवल मॉडल के नाम या उत्पाद की उपस्थिति से नहीं माना जाना चाहिए।
| नोजल मॉडल | संदर्भ भाग संख्या | उत्पाद पोजिशनिंग | चयन की सिफारिश |
| 184एन | N610126914AA | एन श्रृंखला के नोजल की अलग-अलग विशिष्टता | पिकअप प्रोफाइल और सिर विन्यास की पुष्टि करें |
| 185एन | N610119411AA | संगत सीएम/डीटी/एनपीएम सिरों के लिए सटीक नोजल | 185N निर्दिष्ट होने पर चयन करें |
| 199एन | N610119407AA | विभिन्न एन-सीरीज नोजल विन्यास | पुष्टि के बिना प्रतिस्थापन न करें |
| 230CN | N610119493AB | सीएन सीरीज के घटकों के लिए नोजल | घटक आकार और संपर्क क्षेत्र की जाँच करें |
| 235CN | N610119496AA | विभिन्न सीएन-सीरीज पिकअप कॉन्फ़िगरेशन | मौजूदा नोजल कोड की तुलना करें |
| 240CN | N610119499AB | अन्य अनुप्रयोगों के लिए सीएन श्रृंखला के नोजल | घटक और सिर की जानकारी सत्यापित करें |
| 1001एन | N610098969AA | 1000 सीरीज़ के नोजल मॉडल | संबंधित प्लेसमेंट हेड की पुष्टि करें |
| 1002एन | N610098970AA | अलग 1000-सीरीज पिकअप ज्यामिति | दिखने में परस्पर नहीं |
| 1003N | N610098971AA | 1000 सीरीज के घटक नोजल | वैक्यूम खोलने और पिकअप चेहरे की जाँच करें |
| 1004एन | N610098972AA | विभिन्न 1000 श्रृंखला विनिर्देश | मशीन नोजल असाइनमेंट का पालन करें |
एक अलग नोजल मॉडल का उपयोग केवल इसलिए नहीं किया जाना चाहिए क्योंकि इसे शारीरिक रूप से सिर में डाला जा सकता है। अकेले यांत्रिक फिट सही पिकअप प्रदर्शन की पुष्टि नहीं करता है।
निम्नलिखित विवरणों की तुलना की जानी चाहिए:
| पुष्टिकरण आइटम | जाँच का कारण |
| मॉडल चिह्न | प्रोग्राम नोजल प्रकार की पुष्टि करता है |
| पूर्ण भाग संख्या | समान नोजल संस्करणों को अलग करता है |
| घुड़सवार इंटरफ़ेस | सिर की सही स्थापना सुनिश्चित करता है |
| कुल लंबाई | पिकअप और प्लेसमेंट ऊंचाई को प्रभावित करता है |
| पिकअप चेहरा | घटक संपर्क क्षेत्र निर्धारित करता है |
| वैक्यूम खोलना | चूषण प्रदर्शन को प्रभावित करता है |
| सिर की संरचना | एक असंगत सिर पर स्थापना को रोकता है |
| घटक पैकेज | नियोजित हैंडलिंग आवेदन की पुष्टि करता है |
185एन नोजल का उपयोग इलेक्ट्रॉनिक कंट्रोल बोर्ड, स्मार्ट डिवाइस, घरेलू उपकरण, डिजिटल उत्पाद और अन्य उपभोक्ता इलेक्ट्रॉनिक्स के उत्पादन वाली संगत एसएमटी लाइनों में किया जा सकता है।
ऑटोमोटिव पीसीबी विनिर्माण के लिए स्थिर प्रक्रिया नियंत्रण और दोहराए जाने योग्य घटक प्लेसमेंट की आवश्यकता होती है। नोजल की स्थिति को बनाए रखने से पिकअप और प्लेसमेंट भिन्नता को कम करने में मदद मिलती है।
औद्योगिक नियंत्रकों, सेंसरों, पावर-नियंत्रण बोर्डों और स्वचालन मॉड्यूल के लिए अक्सर लंबे उत्पादन चक्र की आवश्यकता होती है। निवारक नोजल प्रतिस्थापन निरंतर लाइन संचालन का समर्थन कर सकता है।
राउटर, नेटवर्क मॉड्यूल, संचार बोर्ड और संबंधित उत्पादों के लिए उच्च गति वाले घटकों के स्थान की आवश्यकता हो सकती है। एक स्थिर नोजल तेजी से सिर आंदोलन के दौरान विश्वसनीय हस्तांतरण बनाए रखने में मदद करता है।
प्रकाश नियंत्रण बोर्ड और एलईडी से संबंधित उत्पादों में विभिन्न घटक पैकेज का उपयोग किया जाता है। नोजल को हमेशा वास्तविक घटक शरीर और मशीन कॉन्फ़िगरेशन के अनुसार चुना जाना चाहिए।
चिकित्सा उपकरणों के पीसीबी उत्पादन में अक्सर नियंत्रित रखरखाव प्रक्रियाओं का उपयोग किया जाता है। नोजल की सही पहचान और प्रतिस्थापन रिकॉर्ड उपकरण की ट्रेस करने की क्षमता का समर्थन कर सकते हैं।
इलेक्ट्रॉनिक्स विनिर्माण सेवा प्रदाता विभिन्न पीसीबी डिजाइनों और घटक पैकेजों को संसाधित करते हैं। एक संगठित नोजल इन्वेंट्री बनाए रखने से उत्पाद-परिवर्तन देरी को कम करने में मदद मिलती है।
185N नोजल के लिए उपयुक्त हैः
| ग्राहक का प्रकार | विशिष्ट आवश्यकता | उत्पाद मूल्य |
| एसएमटी कारखाना | पहने हुए उत्पादन नोजल को बदलें | सामान्य पिकअप प्रदर्शन का समर्थन करता है |
| ईएमएस प्रदाता | विभिन्न ग्राहक उत्पादन लाइनों को बनाए रखना | स्पेयर पार्ट्स इन्वेंट्री में लचीलापन जोड़ता है |
| रखरखाव कंपनी | मरम्मत स्थान उपकरण | एक मॉडल-विशिष्ट नोजल विकल्प प्रदान करता है |
| मशीन डीलर | इस्तेमाल की गई प्लेसमेंट मशीनों को नवीनीकृत करें | उपकरण तैयार करने में सहायता करता है |
| स्पेयर पार्ट्स वितरक | क्षेत्रीय स्टॉक बनाए रखना | स्थानीय वितरण प्रतिक्रिया में सुधार करने में मदद करता है |
| अभियांत्रिकी विभाग | पिकअप से संबंधित समस्या का परीक्षण करें | प्रतिस्थापन संदर्भ प्रदान करता है |
| उत्पादन प्रबंधक | अप्रत्याशित लाइन स्टॉप को कम करें | निवारक प्रतिस्थापन का समर्थन करता है |
| खरीद विभाग | स्रोत के रूप में पहचाने गए प्रतिस्थापन भाग | स्पष्ट मॉडल और भाग संख्या आदेश को सरल बनाते हैं |
प्लेसमेंट प्रोग्राम घटक पैकेज और उत्पादन आवश्यकता के अनुसार एक नोजल असाइन करता है। चयनित नोजल को सही सिर स्थिति या नोजल स्टेशन में स्थापित किया जाना चाहिए।
प्लेसमेंट हेड नोजल को प्रोग्राम किए गए घटक जेब के ऊपर ले जाता है। फीडर सटीकता और घटक स्थिति स्थिर होनी चाहिए।
नोजल घटकों की ओर नीचे की ओर बढ़ता है। प्रोग्राम की गई पिकअप ऊंचाई निर्धारित करती है कि पिकअप चेहरा घटकों से कैसे संपर्क करता है।
नकारात्मक दबाव प्लेसमेंट हेड और आंतरिक नोजल मार्ग के माध्यम से बहता है। वैक्यूम पिकअप चेहरे के खिलाफ घटक रखता है।
नोजल घटक को फीडर जेब से उठाता है। ऊर्ध्वाधर त्वरण के दौरान स्थिर चूषण की आवश्यकता होती है।
मशीन कैमरा घटक की स्थिति, कोण और अभिविन्यास की जांच करता है। नियंत्रण प्रणाली स्थान से पहले सुधार मानों की गणना करती है।
नोजल घटक को पीसीबी की ओर ले जाता है। घटक क्षैतिज और घूर्णन आंदोलन के दौरान स्थिर रहना चाहिए।
प्लेसमेंट हेड घटक को प्रोग्राम किए गए सोल्डर-पेस्ट स्थान पर कम करता है। प्लेसमेंट ऊंचाई और बल मशीन सेटिंग्स द्वारा नियंत्रित किए जाते हैं।
वैक्यूम जारी किया जाता है या बदल दिया जाता है ताकि घटक पीसीबी पर बना रहे जबकि नोजल वापस खींचता है।
नोजल फीडर में लौटता है और अगले घटक के लिए प्रक्रिया दोहराता है। एक उत्पादन नोजल एक शिफ्ट के दौरान बहुत बड़ी संख्या में चक्र पूरा कर सकता है।
| निरीक्षण वस्तु | निरीक्षण का उद्देश्य |
| मॉडल चिह्न | आदेशित मॉडल की पुष्टि करता है |
| भाग संख्या | खरीद की आवश्यकता से मेल खाता है |
| शरीर का रूप | टक्कर या सतह क्षति का पता लगाता है |
| पिकअप चेहरा | खरोंच, चिप्स या पहनने की जांच |
| निर्वात मार्ग | दूषित या अवरुद्ध होने की पहचान करता है |
| माउंटिंग क्षेत्र | स्वच्छ स्थापना सतहों की पुष्टि करता है |
| नोजल की सीधाई | झुकने की पहचान करने में मदद करता है |
| फिट हालत | आवश्यक सिर पर स्थापना की पुष्टि करता है |
| मात्रा की जाँच | पैकिंग त्रुटियों को रोकता है |
| पैकिंग चेक | परिवहन क्षति को कम करता है |
अक्सर इस्तेमाल किए जाने वाले नोजल को देखने योग्य दूषितता, टक्कर क्षति और असामान्य पिकअप प्रदर्शन के लिए जांचना चाहिए।
सटीक एसएमटी नलिकाओं के लिए उपयुक्त सफाई प्रक्रिया का प्रयोग करें। सफाई विधि से पिकअप सतह को खरोंच नहीं करना चाहिए या वैक्यूम उद्घाटन को बड़ा नहीं करना चाहिए।
वैक्यूम मार्ग में बहुत बड़ी सुइयों, स्टील के तारों या तेज वस्तुओं को मजबूर न करें। यह आंतरिक उद्घाटन को स्थायी रूप से क्षतिग्रस्त कर सकता है।
प्रत्येक नोजल को एक साफ कंटेनर या सुरक्षात्मक पैकेज में अलग से रखें। ढीले औजारों और धातु के घटकों के संपर्क से बचें।
एक व्यावहारिक रखरखाव रिकॉर्ड में निम्नलिखित शामिल हो सकते हैंः
यदि नोजल बदलने के बाद भी पिकअप की समस्या बनी रहती है, तो पूरे घटक हैंडलिंग सिस्टम का निरीक्षण करें।
| संबंधित प्रणाली | निरीक्षण बिंदु |
| वैक्यूम आपूर्ति | दबाव और प्रतिक्रिया स्थिरता |
| वायु ट्यूबिंग | रिसाव या प्रतिबंध |
| नोजल धारक | पहनना, दूषित होना या क्षति |
| हेड सील | वैक्यूम रिसाव |
| फ़ीडर | पिकअप स्थिति और टेप आंदोलन |
| घटक जेब | घटक अभिविन्यास |
| विजन कैमरा | कैलिब्रेशन और छवि गुणवत्ता |
| प्रकाश व्यवस्था | पहचान कंट्रास्ट |
| पिकअप ऊंचाई | संपर्क सटीकता |
| घटक डेटा | नोजल और पैकेज की सही सेटिंग |
जांचें कि आवश्यक मॉडल 185N है या नहीं। मॉडल वर्तमान नोजल, रखरखाव रिकॉर्ड या मशीन स्पेयर पार्ट्स सूची में दिखाया जा सकता है।
प्राथमिक संदर्भ N610119411AA है. यदि मौजूदा उत्पाद पर कोई अन्य संख्या दिखाई देती है, तो तुलना के लिए सभी उपलब्ध कोड प्रदान करें.
केवल मशीन के ब्रांड का उल्लेख करने के बजाय पूर्ण मशीन मॉडल प्रदान करें।
उपयोगी जानकारी में निम्नलिखित शामिल हैंः
मशीन प्लेटफार्मों में विभिन्न सिर विन्यासों का उपयोग किया जा सकता है। एक ही मशीन श्रृंखला हमेशा गारंटी नहीं देती है कि प्रत्येक नोजल मॉडल उपयुक्त है।
सिफारिश की गई तस्वीरों में शामिल हैंः
जब नोजल को नए घटक के अनुप्रयोग के लिए आवश्यक हो, तो प्रदान करेंः
बोली मांगते समय अपेक्षित आपूर्ति की स्थिति स्पष्ट रूप से बताएं। बोली में प्रस्तावित संस्करण की पहचान होनी चाहिए।
मात्रा और अपेक्षित वितरण तिथि प्रदान करने से स्टॉक आवंटन और शिपिंग व्यवस्था निर्धारित करने में मदद मिलती है।
| खरीदार का प्रश्न | आवश्यक उत्तर |
| नोजल मॉडल 185N है? | हाँ/नहीं |
| क्या उपकरण रिकॉर्ड में N610119411AA दिखाया गया है? | हाँ/नहीं |
| क्या अन्य भाग संख्याएं उपलब्ध हैं? | कोड प्रदान करें |
| मशीन का मॉडल क्या है? | पूर्ण आदर्श प्रदान करें |
| किस सिर विन्यास को स्थापित किया गया है? | सिर का प्रकार प्रदान करें |
| किस घटक से काम किया जा रहा है? | पैकेज प्रदान करें |
| कितनी मात्रा की आवश्यकता है? | मात्रा दीजिए |
| कब डिलीवरी की आवश्यकता है? | दिनांक प्रदान करें |
| क्या नोजल की तस्वीरें उपलब्ध हैं? | चित्र संलग्न करें |
| क्या थोक खरीद से पहले नमूना लेना आवश्यक है? | हाँ/नहीं |
| सूचना | विवरण देना |
| उत्पाद मॉडल | 185एन |
| भाग संख्या | N610119411AA |
| क्रॉस-रेफरेंस नंबर | यदि उपलब्ध हो तो प्रदान करें |
| मशीन मॉडल | पूर्ण उपकरण मॉडल |
| सिर का प्रकार | सटीक प्लेसमेंट हेड कॉन्फ़िगरेशन |
| मात्रा | नमूना या थोक आवश्यकता |
| गंतव्य | देश और डाक कोड |
| वितरण की आवश्यकता | अपेक्षित शिपिंग या आगमन की तारीख |
| उत्पाद तस्वीरें | विद्यमान नोजल चित्र |
| विशेष अनुरोध | निरीक्षण, लेबल या पैकेजिंग की आवश्यकता |
वितरण की व्यवस्था मात्रा, स्टॉक की स्थिति, गंतव्य और खरीदार की आवश्यकताओं पर निर्भर करती है।
185N नोजल से जुड़ा मुख्य भाग संख्या N610119411AA है। N610070338AA और N610070338AB भी संदर्भ संख्याओं के रूप में दिखाई दे सकते हैं।अंतिम पुष्टिकरण मौजूदा नोजल और मशीन जानकारी का उपयोग करना चाहिए.
185एन आम तौर पर संगत सीएम, डीटी और एनपीएम प्लेसमेंट-मशीन कॉन्फ़िगरेशन पर लागू किया जाता है, जिसमें संबंधित आठ-नोजल सिर का उपयोग किया जाता है।आदेश देने से पहले सटीक मशीन मॉडल और सिर प्रकार की जांच की जानी चाहिए.
एक और नोजल को सिर्फ इसलिए नहीं बदलना चाहिए क्योंकि इसकी उपस्थिति समान है। लंबाई में अंतर, पिकअप चेहरे,वैक्यूम खोलने और माउंट संरचना पिकअप और प्लेसमेंट प्रदर्शन को प्रभावित कर सकते हैं.
कृपया नोजल का मॉडल, पूर्ण भाग संख्या, मशीन का मॉडल, प्लेसमेंट हेड का प्रकार, आवश्यक मात्रा और मौजूदा नोजल की स्पष्ट तस्वीरें प्रदान करें।घटक जानकारी नए अनुप्रयोगों के लिए भी उपयोगी है.
वैक्यूम दबाव, वायु नली, नोजल धारक, फीडर की स्थिति, पिकअप ऊंचाई, घटक डेटा और दृष्टि सेटिंग्स की जांच करें। पिकअप प्रदर्शन पूरी मशीन प्रणाली पर निर्भर करता है,न केवल नलिका.
अपनी पूछताछ भेजें185N SMT नोजल N610119411AAआवश्यक मात्रा, मशीन का मॉडल, प्लेसमेंट हेड का प्रकार और डिलीवरी का गंतव्य।
तेजी से संगतता की जांच के लिए, कृपया स्पष्ट तस्वीरें शामिल करें जो दिखाती हैंः
हम एसएमटी कारखानों, इलेक्ट्रॉनिक्स विनिर्माण सेवा प्रदाताओं, मशीन-रखरखाव कंपनियों, उपकरण डीलरों, मरम्मत केंद्रों और स्पेयर पार्ट्स वितरकों से पूछताछ का स्वागत करते हैं।
हमसे संपर्क करेंः
हमारी बिक्री टीम आपके उत्पाद की जानकारी की समीक्षा करेगी और आपके आवश्यक मात्रा और वितरण कार्यक्रम के अनुसार उपयुक्त उद्धरण तैयार करेगी।
इस विवरण में ब्रांड नाम, मशीन मॉडल और भाग संख्या का उपयोग केवल उत्पाद संगतता और अनुप्रयोग की पहचान करने के लिए किया जाता है।
संगतता मशीन संस्करण, उत्पादन वर्ष, प्लेसमेंट-हेड कॉन्फ़िगरेशन, नोजल धारक, सॉफ्टवेयर सेटअप और घटक अनुप्रयोग के अनुसार भिन्न हो सकती है।खरीदारों को आदेश और स्थापना से पहले सभी प्रासंगिक तकनीकी जानकारी की पुष्टि करनी चाहिए.
वीडियो
वीडियो
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
