| ब्रांड नाम: | Panasonic |
| मॉडल संख्या: | एन610099374एए |

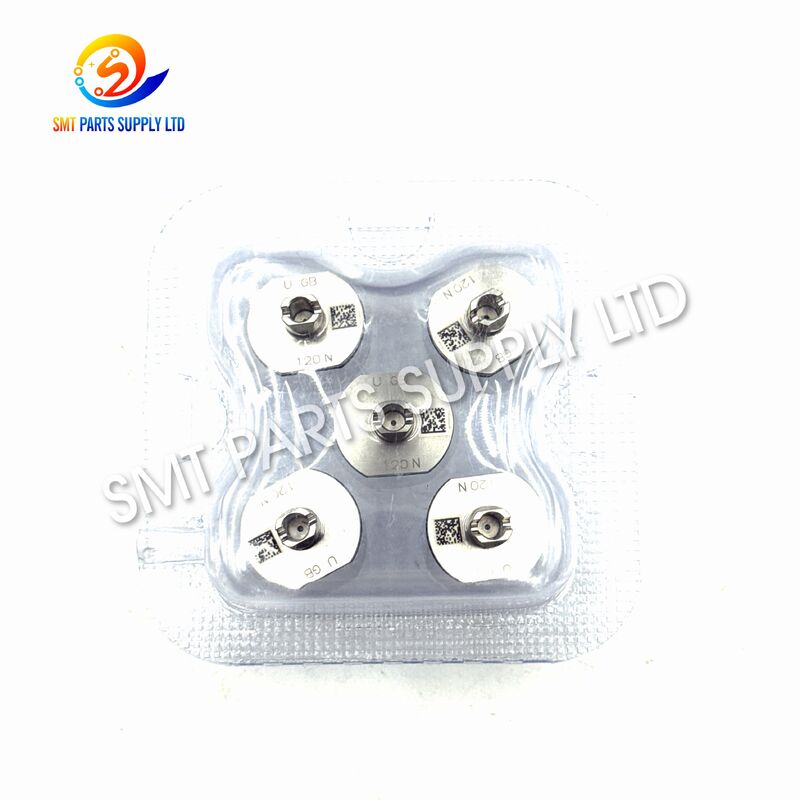

पैनासोनिक 120N N610099374AA CM NPM मशीनों के लिए SMT नोजल
पैनासोनिक 120N N610099374AA SMT नोजल एक सटीक पिकअप घटक है जो स्वचालित सतह-माउंट असेंबली उपकरण के लिए विकसित किया गया है। एक संगत प्लेसमेंट हेड पर स्थापित,नोजल मशीन और इलेक्ट्रॉनिक घटक के बीच एक नियंत्रित वैक्यूम इंटरफ़ेस बनाता हैयह त्वरित घटक पिकअप, सुरक्षित हस्तांतरण, दृष्टि निरीक्षण, स्थिति और मुद्रित सर्किट बोर्ड पर सटीक प्लेसमेंट का समर्थन करता है।
120 एन नोजल आमतौर पर संगत सीएम और एनपीएम पिक-एंड-प्लेस मशीन कॉन्फ़िगरेशन के साथ जुड़ा हुआ है।इसकी कॉम्पैक्ट पिकअप संरचना इसे उत्पादन वातावरण के लिए उपयुक्त बनाता है जहां स्थिर घटक हैंडलिंग, सटीक नोजल सेंटरिंग और दोहराए जाने योग्य वैक्यूम प्रदर्शन आवश्यक हैं।
उच्च गति एसएमटी उत्पादन के दौरान, नोजल के पहने, दूषित, विकृत या वैक्यूम रिसाव की एक छोटी मात्रा भी पिकअप त्रुटियों और प्लेसमेंट दोषों को बढ़ा सकती है।खराब हुए नोजल को 120 एन नोजल से बदलना मशीन के स्थिर संचालन को बहाल करने में मदद करता है जबकि अनावश्यक लाइन रुकावटों को कम करता है.
यह नोजल इलेक्ट्रॉनिक्स असेंबली कारखानों, एसएमटी रखरखाव कंपनियों, उत्पादन इंजीनियरिंग विभागों, स्पेयर पार्ट्स वितरकों और मशीन सेवा प्रदाताओं के लिए उपयुक्त है।ग्राहकों को मशीन मॉडल प्रदान करने के लिए प्रोत्साहित किया जाता हैआदेश देने से पहले नोजल के स्थान, वर्तमान नोजल कोड, घटक आयाम और नोजल की तस्वीरें।
| पद | विवरण |
|---|---|
| उत्पाद का प्रकार | एसएमटी पिक-एंड-प्लेस नोजल |
| नोजल मॉडल | 120N |
| मुख्य भाग संख्या | N610099374AA |
| संदर्भ संख्या | KXFX03DJA01, संगतता की पुष्टि के अधीन |
| मशीन परिवार | सीएम और एनपीएम श्रृंखला |
| विशिष्ट उपकरण | CM202, CM212, CM402, CM602 और चयनित एनपीएम विन्यास |
| मुख्य कार्य | इलेक्ट्रॉनिक घटक पिकअप, ट्रांसफर और प्लेसमेंट |
| स्थापना की स्थिति | संगत एसएमटी प्लेसमेंट हेड |
| कार्य करने की विधि | स्वचालित मशीन आंदोलन के साथ वैक्यूम सक्शन |
| अनुप्रयोग उद्योग | इलेक्ट्रॉनिक्स विनिर्माण और एसएमटी असेंबली |
| आपूर्ति की स्थिति | उद्धरण के अनुसार नई स्थिति |
| निरीक्षण | शिपमेंट से पहले उपस्थिति और आयाम की जाँच |
| आदेश की आवश्यकता | मशीन मॉडल और नोजल कोड की पुष्टि की सिफारिश की |
पिकअप नोजल एक पिक-एंड-प्लेस मशीन के अंदर सबसे अधिक बार काम करने वाले यांत्रिक भागों में से एक है। यह बार-बार नीचे की ओर बढ़ता है, इलेक्ट्रॉनिक घटकों से संपर्क करता है या संपर्क करता है,वैक्यूम सक्शन बनाता है, घटकों को उठाता है, मशीन विजन प्रणाली से गुजरता है, और उन्हें पीसीबी पर रखता है।
चूंकि यह चक्र एक उत्पादन शिफ्ट के दौरान हजारों बार दोहराया जा सकता है, इसलिए नोजल धीरे-धीरे संदूषण और यांत्रिक पहनने का अनुभव करता है।
उत्पादन सामग्री में बारीक कण, प्रवाह अवशेष, टेप धूल, पैकेजिंग मलबे और चिपकने वाला संदूषण छोड़ सकते हैं। ये सामग्री नोजल के सिर के आसपास या वैक्यूम मार्ग के अंदर जमा हो सकती हैं।
एक आंशिक रूप से अवरुद्ध वायु चैनल अभी भी सक्शन बना सकता है, लेकिन वैक्यूम का स्तर अस्थिर हो सकता है। इससे अक्सर अविरल पिकअप समस्याएं होती हैं जिनका निदान करना मुश्किल होता है।
नोजल की नोक घटकों या फीडर सतहों के साथ लंबे समय तक संपर्क के बाद धीरे-धीरे पहन सकती है। एक असमान पिकअप चेहरा सील प्रदर्शन को कम कर सकता है और घटक पकड़ स्थिति को बदल सकता है।
इससे भागों का घूर्णन, अस्थिर केंद्र या उच्च गति आंदोलन के दौरान हानि हो सकती है।
बहुत बड़ा नोजल आसन्न घटकों, टेप जेबों या आसपास की सतहों से संपर्क कर सकता है। बहुत छोटा नोजल पर्याप्त प्रभावी चूषण क्षेत्र नहीं बना सकता है।
जब मशीन घटक को उठा सकती है, तब भी एक गलत नोजल प्लेसमेंट स्थिरता को कम कर सकती है और अस्वीकृति दर को बढ़ा सकती है।
नोजल की नोक, नोजल शरीर, आंतरिक वायु मार्ग, माउंट कनेक्शन या प्लेसमेंट हेड इंटरफेस पर रिसाव हो सकता है।
एक लीक नोजल के लिए मशीन को उच्च वैक्यूम मांग के साथ क्षतिपूर्ति करने की आवश्यकता होती है और तेजी से त्वरण के दौरान भी विफल हो सकती है।
अनुचित स्थापना, फीडर से टकराव, गलत मशीन ऊंचाई, आकस्मिक गिरावट या उठाए हुए घटक से संपर्क नोजल को विकृत कर सकता है।
छोटे विकृति एक त्वरित निरीक्षण के दौरान दिखाई नहीं दे सकता है, लेकिन नोजल केंद्र और प्लेसमेंट सटीकता को प्रभावित कर सकते हैं।
खराब सफाई उपकरण, तेज धातु की सुइयों, अत्यधिक बल या आक्रामक रसायनों का उपयोग करने से आंतरिक मार्ग या पिकअप सतह क्षतिग्रस्त हो सकती है।
सफाई से प्रदूषण को दूर किया जाना चाहिए, जिसमें सटीक नोजल की विशेषताओं को बड़ा, खरोंच या विकृत नहीं किया जाना चाहिए।
| उत्पादन लक्षण | नोजल से सम्बंधित संभावित कारण | अनुशंसित कार्यवाही |
| बार-बार पिकअप त्रुटि | अवरुद्ध वायु मार्ग या कम वैक्यूम सील | नोजल को साफ करें और जांचें |
| स्थानांतरण के दौरान गिराया गया घटक | वैक्यूम रिसाव या पहनी हुई पिकअप सतह | पहने हुए नोजल को बदलें |
| घटक घूर्णन | असमान संपर्क सतह या गलत नोजल आकार | नोजल और घटक मिलान की जाँच करें |
| दृष्टि पहचान में विफलता | केंद्र से दूर रखा गया घटक | नोजल के समकक्षता की जाँच करें |
| प्लेसमेंट ऑफसेट | विकृत नोजल या अस्थिर घटक पकड़ | प्रतिस्थापन और पुनरावृत्ति |
| बार-बार लापता घटकों के अलार्म | दूषित, पहनने या गलत नोजल चयन | एक पुष्टि नोजल के साथ तुलना करें |
| मशीनों के बढ़े हुए बंद | अस्थिर पिकअप प्रदर्शन | निवारक नोजल प्रतिस्थापन करें |
| घटक नोजल के लिए चिपक जाता है | दूषित या अनुचित सतह की स्थिति | टिप को साफ करें और प्रक्रिया सामग्री की समीक्षा करें |
| नोजल विनिमय विफलता | गलत मॉडल या क्षतिग्रस्त माउंटिंग सेक्शन | नोजल कोड और धारक की जाँच करें |
| शिफ्ट के बीच अस्थिर प्रदर्शन | अनियमित सफाई और निरीक्षण | रख-रखाव का समय निर्धारित करें |
120N N610099374AA SMT नोजल संगत सीएम और एनपीएम प्लेसमेंट सिस्टम के लिए एक नियंत्रित पिकअप इंटरफ़ेस प्रदान करता है।यह पूर्ण घटक हैंडलिंग प्रक्रिया को स्थिर करने में मदद करता है.
आंतरिक वैक्यूम पथ प्लेसमेंट हेड से नोजल टिप तक सक्शन ट्रांसफर करता है।एक साफ और सही ढंग से फिट नोजल इसके फीडर जेब से घटक उठाने के लिए आवश्यक दबाव अंतर बनाने में मदद करता है.
स्थिर चूषण मशीन के आंदोलन के दौरान यादृच्छिक पिकअप विफलताओं और घटक हानि को कम करता है।
नोजल टिप प्लेसमेंट हेड और घटक के बीच भौतिक संपर्क बिंदु के रूप में कार्य करता है। सही ज्यामिति घटक को अपेक्षित केंद्र स्थिति के पास रखने में मदद करती है।
यह दृष्टि निरीक्षण और स्थान सुधार को अधिक सुसंगत बनाता है।
उत्पादन के दौरान, नोजल को घटक को बनाए रखना चाहिए जबकि प्लेसमेंट हेड तेजी से, घूमता है, निरीक्षण के माध्यम से चलता है, और प्लेसमेंट स्थान के करीब आता है।
एक ठीक से काम करने वाला 120 एन नोजल इन आंदोलनों के दौरान घटक स्थिरता बनाए रखने में मदद करता है।
एक पहने हुए नोजल में समय-समय पर त्रुटि हो सकती है जिसके लिए ऑपरेटर को बार-बार हस्तक्षेप करने की आवश्यकता होती है। समय पर प्रतिस्थापन समस्या निवारण समय को कम करने और लाइन उपलब्धता में सुधार करने में मदद करता है।
उत्पादन लाइन के पास सही ढंग से पहचाने गए स्पेयर नोजल रखने से भी रखरखाव कर्मियों को तेजी से प्रतिक्रिया करने की अनुमति मिलती है।
एक स्पष्ट नोजल मॉडल और भाग संख्या पहचान प्रणाली का उपयोग करने से रखरखाव टीमों को स्पेयर पार्ट्स को व्यवस्थित करने, प्रतिस्थापन चक्र स्थापित करने और असंगत नोजल प्रकारों को मिश्रित करने से बचने में मदद मिलती है।
120एन मॉडल और भाग संख्या N610099374AA को ग्राहक की आंतरिक स्पेयर पार्ट्स सूची में दर्ज किया जाना चाहिए।
| लाभ | ग्राहक लाभ |
| सटीक पिकअप संरचना | दोहराए जाने योग्य घटक हैंडलिंग का समर्थन करता है |
| स्थिर निर्वात संचरण | लापता पिकअप अलार्मों को कम करने में मदद करता है |
| नियंत्रित घटक प्रतिधारण | स्थानांतरण के दौरान गिरने के जोखिम को कम करता है |
| नोजल का सटीक केंद्र | विश्वसनीय दृष्टि सुधार का समर्थन करता है |
| कॉम्पैक्ट नोजल डिजाइन | संगत छोटे घटक अनुप्रयोगों के लिए उपयुक्त |
| त्वरित प्रतिस्थापन | रखरखाव में रुकावटों को कम करने में मदद करता है |
| स्पष्ट रूप से पहचाना गया मॉडल | स्पेयर पार्ट्स के प्रबंधन को सरल बनाता है |
| संगत मशीन अनुप्रयोग | चयनित सीएम और एनपीएम विन्यास के लिए डिज़ाइन किया गया |
| टिकाऊ कार्य संरचना | निरंतर एसएमटी उत्पादन के लिए उपयुक्त |
| शिपमेंट से पहले निरीक्षण | स्थापना जोखिम को कम करने में मदद करता है |
| विनिर्देश | विवरण |
| उत्पाद का नाम | एसएमटी पिकअप नोजल |
| मॉडल | 120N |
| प्राथमिक भाग संख्या | N610099374AA |
| संभव क्रॉस-रेफरेंस | KXFX03DJA01 |
| मशीन श्रेणी | एसएमटी पिक-एंड-प्लेस मशीन |
| संगत श्रृंखला | सीएम और एनपीएम मशीन परिवार |
| आम तौर पर संदर्भित मॉडल | सीएम202, सीएम212, सीएम402, सीएम602 और चयनित एनपीएम प्रणाली |
| स्थापना क्षेत्र | प्लेसमेंट हेड नोजल स्टेशन |
| कार्य सिद्धांत | वैक्यूम सक्शन |
| प्राथमिक परिचालन | पिकअप, होल्डिंग, ट्रांसफर और प्लेसमेंट |
| प्रसंस्करण की आवश्यकता | सटीक मशीनीकृत नोजल संरचना |
| सतह की आवश्यकता | चिकनी और साफ पिकअप संपर्क क्षेत्र |
| निर्वात मार्ग | आंतरिक चूषण नहर |
| घटक हैंडलिंग | घटक के आकार और पैकेज की पुष्टि के अधीन |
| प्रतिस्थापन प्रकार | हटाने योग्य उत्पादन उपभोग्य |
| रखरखाव विधि | निरीक्षण, स्वीकृत सफाई और समय पर प्रतिस्थापन |
| पैकेजिंग | व्यक्तिगत या बैच सुरक्षा पैकेजिंग |
| आदेश इकाई | टुकड़ा |
| गुणवत्ता की पुष्टि | उपस्थिति, फिट और बुनियादी आयाम निरीक्षण |
| संगतता की पुष्टि | मशीन का मॉडल, सिर का प्रकार और मौजूदा नोजल कोड आवश्यक |
सटीक घटक रेंज, नोजल टिप ज्यामिति, लागू प्लेसमेंट हेड और मशीन कॉन्फ़िगरेशन उपकरण पीढ़ी और उत्पादन सेटअप के अनुसार भिन्न हो सकते हैं।
खरीदार को नोजल का चयन केवल उपस्थिति के आधार पर नहीं करना चाहिए। आदेश देने से पहले, निम्नलिखित जानकारी की तुलना करेंः
| पुष्टिकरण बिंदु | जानकारी प्रदान करना |
| मशीन का मॉडल | मशीन का पूरा नाम |
| प्लेसमेंट हेड | सिर का नाम या संरचना |
| मौजूदा नोजल मॉडल | 120N या अन्य दृश्यमान चिह्न |
| विद्यमान भाग संख्या | N610099374AA या संबंधित कोड |
| घटक पैकेज | पैकेज का प्रकार और आयाम |
| उत्पाद की तस्वीरें | सामने, साइड और माउंटिंग दृश्य |
| आवश्यक मात्रा | परीक्षण मात्रा या उत्पादन मात्रा |
| शर्त प्राथमिकता | मूल या संगत विकल्प, यदि उपलब्ध हो |
120 एन नोजल का उपयोग स्वचालित सतह-माउंट उत्पादन लाइनों में किया जाता है जिसमें इलेक्ट्रॉनिक घटकों के नियंत्रित पिकअप और प्लेसमेंट की आवश्यकता होती है।
यह नियंत्रण बोर्ड, घरेलू इलेक्ट्रॉनिक्स, डिस्प्ले, स्मार्ट डिवाइस, चार्जर, एडाप्टर और अन्य इलेक्ट्रॉनिक असेंबली के निर्माण उत्पादन लाइनों का समर्थन कर सकता है।
ऑटोमोटिव कंट्रोल मॉड्यूल, प्रकाश व्यवस्था, सेंसर बोर्ड, संचार प्रणाली और पावर-मैनेजमेंट असेंबली के लिए स्थिर और ट्रेस करने योग्य एसएमटी प्रक्रियाओं की आवश्यकता होती है।
सही ढंग से चयनित नोजल उच्च मात्रा में उत्पादन के दौरान विश्वसनीय घटक हस्तांतरण में योगदान देता है।
औद्योगिक नियंत्रक, स्वचालन मॉड्यूल, बिजली आपूर्ति, ड्राइव, उपकरण और निगरानी उपकरण अक्सर घनी आबादी वाले पीसीबी का उपयोग करते हैं।
स्थिर नोजल प्रदर्शन निरंतर उत्पादन कार्यक्रमों में प्लेसमेंट स्थिरता बनाए रखने में मदद करता है।
नेटवर्क उपकरण, वायरलेस मॉड्यूल, संचार बोर्ड, बेस-स्टेशन इलेक्ट्रॉनिक्स और डेटा प्रोसेसिंग उपकरण छोटे और निकट दूरी वाले घटकों का उपयोग कर सकते हैं।
प्लेसमेंट की गुणवत्ता बनाए रखने के लिए नोजल का सटीक चयन महत्वपूर्ण है।
चिकित्सा निगरानी उपकरणों, नैदानिक उपकरणों, पोर्टेबल इलेक्ट्रॉनिक उपकरणों और नियंत्रण बोर्डों के लिए सावधानीपूर्वक प्रबंधित उत्पादन प्रक्रियाओं की आवश्यकता होती है।
नियंत्रित विनिर्माण वातावरण में नोजल की स्वच्छता और निवारक प्रतिस्थापन विशेष रूप से महत्वपूर्ण हैं।
नोजल का उपयोग एलईडी ड्राइवरों, प्रकाश नियंत्रण बोर्डों, डिस्प्ले मॉड्यूल और संबंधित इलेक्ट्रॉनिक असेंबली का उत्पादन करने वाली संगत एसएमटी लाइनों में किया जा सकता है।
ईएमएस कारखानों में अक्सर एक ही उत्पादन लाइन पर कई उत्पादों को संसाधित किया जाता है। एक पूर्ण नोजल इन्वेंट्री बनाए रखने से परिवर्तन में देरी कम करने में मदद मिलती है और विभिन्न घटक पैकेजों का समर्थन होता है।
| उत्पादन वातावरण | विशिष्ट आवश्यकता | 120 एन नोजल का मूल्य |
| उच्च मात्रा वाली एसएमटी लाइन | लंबी शिफ्टों में दोहराया जाने वाला पिकअप | स्थिर स्वचालित संचालन का समर्थन करता है |
| मिश्रित उत्पाद संयोजन | कार्यक्रम और घटकों में लगातार परिवर्तन | स्पष्ट मॉडल पहचान सेटअप को सरल बनाता है |
| छोटे बैचों का उत्पादन | त्वरित मशीन तैयारी | आसान प्रतिस्थापन लचीली शेड्यूलिंग का समर्थन करता है |
| रखरखाव विभाग | नोजल विफलता के बाद तेजी से वसूली | स्पेयर नोजल डाउनटाइम को कम करता है |
| ईएमएस विनिर्माण | कई ग्राहकों के लिए पीसीबी डिजाइन | व्यवस्थित नोजल प्रबंधन का समर्थन करता है |
| ऑटोमोबाइल इलेक्ट्रॉनिक्स | नियंत्रित उत्पादन प्रक्रिया | दोहराए जाने वाले घटक हैंडलिंग को बनाए रखने में मदद करता है |
| उपभोक्ता इलेक्ट्रॉनिक्स | उच्च उत्पादन और कम चक्र समय | कुशल पिकअप और प्लेसमेंट का समर्थन करता है |
| औद्योगिक इलेक्ट्रॉनिक्स | लंबे समय तक चलने वाली गुणवत्ता | अविरल पिकअप त्रुटियों को कम करने में मदद करता है |
120 एन नोजल मशीन की पूरी प्लेसमेंट सिस्टम के हिस्से के रूप में काम करता है। इसका प्रदर्शन प्लेसमेंट हेड, वैक्यूम सिस्टम, फीडर की स्थिति, विजन सिस्टम, मशीन के कैलिब्रेशन पर निर्भर करता है,घटक पैकेज, और उत्पादन कार्यक्रम।
मशीन प्रोग्राम एक घटक प्रकार के लिए एक उपयुक्त नोजल असाइन करता है। प्लेसमेंट हेड नोजल स्टेशन से नोजल एकत्र करता है या पहले से ही सिर पर स्थापित नोजल का उपयोग करता है।
नोजल को सुरक्षित रूप से फिट होना चाहिए और सिर के इंटरफेस के साथ ठीक से संरेखित होना चाहिए।
मशीन प्लेसमेंट हेड को प्रोग्राम किए गए फीडर की स्थिति के ऊपर ले जाती है। फीडर अपने कैरियर-टेप जेब, ट्रे, ट्यूब या अन्य फीडिंग सिस्टम में घटक प्रस्तुत करता है।
सफल पिकअप के लिए फीडर की सटीक स्थिति आवश्यक है।
नोजल प्रोग्राम की गई पिकअप ऊंचाई के अनुसार घटक की ओर उतरता है।
गलत पिकअप ऊंचाई से अपर्याप्त संपर्क, घटक क्षति, नोजल प्रभाव या फीडर जेब के संपर्क का कारण बन सकता है।
प्लेसमेंट हेड नोजल के आंतरिक नलिका के माध्यम से वैक्यूम लागू करता है। दबाव अंतर नोजल के सिर के खिलाफ घटक को रखता है।
इस वैक्यूम सील की गुणवत्ता नोजल की स्वच्छता, पिकअप-फेस की स्थिति, घटक सतह और नोजल के आकार पर निर्भर करती है।
नोजल घटक को फीडर जेब से बाहर उठाता है। मशीन वैक्यूम स्थिति की जांच कर सकती है ताकि यह पुष्टि हो सके कि घटक को सफलतापूर्वक उठाया गया है।
यदि वैक्यूम मान स्वीकार्य सीमा से बाहर है, तो मशीन पुनः पिकअप का प्रयास कर सकती है या अलार्म उत्पन्न कर सकती है।
घटक मशीन के पहचान प्रणाली से गुजरता है। कैमरा इसकी स्थिति, कोण, रूपरेखा या संदर्भ सुविधाओं की जांच करता है।
नियंत्रण प्रणाली किसी भी आवश्यक एक्स-अक्ष, वाई-अक्ष या रोटेशन सुधार की गणना करती है।
प्लेसमेंट हेड पिकअप पोजीशन से पीसीबी प्लेसमेंट पोजीशन तक जाता है। इस आंदोलन के दौरान, नोजल को त्वरण और रोटेशन के बावजूद घटक को सुरक्षित रूप से पकड़ना चाहिए।
एक अस्थिर नोजल घटक को स्थानांतरित करने, घूमने या गिरने की अनुमति दे सकता है।
नोजल प्रोग्राम की गई जगह की ऊंचाई पर उतरता है और घटक को मिलाप पेस्ट पर रखता है।
प्लेसमेंट बल और ऊंचाई घटक और पीसीबी प्रक्रिया के लिए उपयुक्त होनी चाहिए।
मशीन उपकरण के डिजाइन के आधार पर वैक्यूम जारी करती है या नियंत्रित सकारात्मक दबाव लागू करती है। घटक नोजल से अलग हो जाता है और पीसीबी पर रहता है।
नोजल अगले घटक को लेने के लिए वापस आता है। यह चक्र उत्पादन कार्यक्रम के दौरान उच्च गति से जारी रहता है।
| प्रक्रिया चरण | नोजल की अच्छी स्थिति | पहना हुआ या दूषित नोजल |
| पिकअप | स्थिर वैक्यूम सील | अनुपलब्ध या कमजोर पिकअप |
| घटक लिफ्ट | सुरक्षित पकड़ | घटक जेब में रहता है |
| दृष्टि निरीक्षण | केन्द्रित घटक छवि | ऑफसेट या घुमाया हुआ चित्र |
| स्थानांतरण | घटक स्थिर रहता है | घटक चलता है या गिरता है |
| प्लेसमेंट | दोहराने योग्य पोजिशनिंग | ऑफसेट या असंगत प्लेसमेंट |
| विमोचन | स्वच्छ घटक पृथक्करण | घटक नोजल के लिए चिपक जाता है |
| निरंतर संचालन | कम व्यवधान | लगातार अलार्म और पुनः प्रयास |
नोजल का चयन केवल उत्पाद की उपस्थिति के बजाय पुष्ट तकनीकी जानकारी पर आधारित होना चाहिए।
पूरी मशीन मॉडल रिकॉर्ड करें. समान मशीन परिवारों में अलग-अलग प्लेसमेंट हेड या नोजल मानक का उपयोग किया जा सकता है.
विशिष्ट संदर्भों में CM202, CM212, CM402, CM602 और चयनित एनपीएम उपकरण शामिल हो सकते हैं, लेकिन फिर भी विशिष्ट सिर विन्यास की जांच की जानी चाहिए।
स्थापित सिर के प्रकार की पहचान करें. एक मशीन विभिन्न सिरों का समर्थन कर सकती है, और प्रत्येक सिर के लिए एक अलग नोजल इंटरफ़ेस की आवश्यकता हो सकती है।
एक ही मशीन मॉडल हमेशा एक ही नोजल की आवश्यकता की गारंटी नहीं देता है।
मॉडल के लिए 120N अंकन और किसी भी दृश्यमान भाग संख्या के लिए वर्तमान नोजल की जांच करें।
मौजूदा नोजल की एक स्पष्ट तस्वीर आदेश त्रुटियों को कम करने के सबसे प्रभावी तरीकों में से एक है।
N610099374AA 120N नोजल के लिए प्राथमिक पहचान के रूप में आमतौर पर प्रयोग किया जाता है।
KXFX03DJA01 कुछ आपूर्ति रिकॉर्ड में संबंधित या क्रॉस-रेफरेंस नंबर के रूप में दिखाई दे सकता है। खरीदारों को ऑर्डर करने से पहले अपने स्थापित मशीन कॉन्फ़िगरेशन के साथ संबंध की पुष्टि करनी चाहिए।
नोजल पिकअप सतह को घटक शरीर के अनुरूप होना चाहिए। महत्वपूर्ण कारकों में शामिल हैंः
उच्च गति उत्पादन से अधिक त्वरण बल उत्पन्न होते हैं। नोजल को पिकअप, रोटेशन, निरीक्षण और स्थानांतरण के दौरान पर्याप्त पकड़ स्थिरता प्रदान करनी चाहिए।
चिकनी, छिद्रपूर्ण, असमान, घुमावदार, अंतर्निहित या बनावट वाले घटक सतहों के लिए अलग नोजल संरचनाओं की आवश्यकता हो सकती है।
पुष्टि करें कि 120N मॉडल वास्तविक संपर्क क्षेत्र के लिए उपयुक्त है।
उपलब्धता के आधार पर ग्राहक विभिन्न आपूर्ति विकल्पों का अनुरोध कर सकते हैं। अनुरोधित शर्त को उद्धरण के दौरान स्पष्ट रूप से कहा जाना चाहिए।
कभी भी संगत नोजल को मूल उत्पाद के रूप में वर्णित न करें जब तक कि आपूर्ति स्रोत और पैकेजिंग सत्यापित न हो।
एक अपरिचित अनुप्रयोग के लिए, एक छोटे से परीक्षण आदेश के साथ शुरू करें। बड़ी मात्रा में खरीदने से पहले सामान्य उत्पादन परिस्थितियों में नोजल का परीक्षण करें।
एक बार संगतता की पुष्टि हो जाने के बाद, मशीन की संख्या, संचालन घंटों, उत्पादन मात्रा और रखरखाव इतिहास के अनुसार उचित मात्रा में स्पेयर नोजल बनाए रखें।
| प्रश्न | आदेश देने से पहले अनुशंसित उत्तर |
| क्या नोजल का निशान स्पष्ट रूप से दिखाई देता है? | 120N की पुष्टि करें |
| क्या भाग संख्या उपलब्ध है? | पुष्टि करें N610099374AA या संबंधित कोड |
| क्या मशीन का मॉडल ज्ञात है? | पूर्ण मॉडल प्रदान करें |
| क्या प्लेसमेंट हेड ज्ञात है? | सिर का प्रकार प्रदान करें |
| क्या घटक पैकेज ज्ञात है? | आयाम और पैकेज का नाम प्रदान करें |
| क्या कोई नमूना उपलब्ध है? | स्पष्ट तस्वीरें भेजें |
| क्या नोजल का पहले परीक्षण किया गया है? | पिछले उपयोग के परिणाम की घोषणा करें |
| कितनी मात्रा की आवश्यकता है? | परीक्षण और अनुमानित वार्षिक मात्रा प्रदान करें |
| क्या किसी विशेष शर्त की आवश्यकता है? | जांच में स्पष्ट रूप से बताएं |
| क्या तत्काल प्रसव की आवश्यकता है? | अपेक्षित वितरण तिथि दीजिए |
उचित रखरखाव नोजल के सेवा जीवन को बढ़ाता है और निरंतर उत्पादन बनाए रखने में मदद करता है।
प्रदूषण, खरोंच, विरूपण और चिपके हुए कणों के लिए पिकअप सतह की जांच करें।
जांचें कि नोजल उत्पादन के दौरान असामान्य पिकअप त्रुटियों का कारण बनता है या नहीं।
अनुमोदित नोजल सफाई उपकरण, फ़िल्टर्ड हवा, उपयुक्त ब्रश या रखरखाव प्रक्रिया द्वारा अनुशंसित सफाई सामग्री का उपयोग करें।
तेज धातु की वस्तुओं का उपयोग करने से बचें जो वैक्यूम खोलने को खरोंच या बड़ा कर सकते हैं।
साफ बाहरी एक साफ आंतरिक मार्ग की गारंटी नहीं है। यदि सतह की सफाई के बाद भी वैक्यूम प्रदर्शन कमजोर रहता है, तो आंतरिक चैनल का निरीक्षण करें।
भारी मात्रा में इस्तेमाल किए गए नोजलों की तुलना एक पुष्ट संदर्भ नोजल से कीजिए। ऐसी इकाइयों को बदलें जिनमें दिखाई देने वाला पहनना, विरूपण या असंगत पिकअप प्रदर्शन हो।
साफ नलिकाओं को चिह्नित सुरक्षात्मक बक्से में रखें। गलत स्थापना से बचने के लिए विभिन्न मॉडलों को अलग रखें।
नोजल को धूल, नमी, टक्कर या धातु के औजारों के साथ ढीले भंडारण से बचें।
| रखरखाव वस्तु | अनुशंसित आवृत्ति | उद्देश्य |
| दृश्य निरीक्षण | हर शिफ्ट में | दूषितता और दृश्य क्षति का पता लगाना |
| पिकअप-फेस की सफाई | उत्पादन की स्थिति के अनुसार | वैक्यूम सील बनाए रखें |
| आंतरिक मार्ग की जाँच | जब पिकअप त्रुटियां बढ़ें | अवरोध की पहचान करें |
| नोजल की तुलना | नियोजित रखरखाव के दौरान | पहनने या विरूपण का पता लगाना |
| वैक्यूम सत्यापन | स्थापना या सफाई के बाद | परिचालन प्रदर्शन की पुष्टि करें |
| भंडारण बॉक्स की सफाई | नियमित रूप से | द्वितीयक संदूषण को रोकें |
| सूची की समीक्षा | मासिक या उपयोग के अनुसार | स्पेयर पार्ट्स की कमी को रोकना |
| प्रतिस्थापन मूल्यांकन | त्रुटि इतिहास के आधार पर | अप्रत्याशित डाउनटाइम को कम करें |
एक उपयुक्त एसएमटी नोजल को शिपमेंट से पहले और उत्पादन उपयोग से पहले फिर से निरीक्षण किया जाना चाहिए।
| निरीक्षण क्षेत्र | निरीक्षण का उद्देश्य |
| उत्पाद चिह्न | मॉडल की पहचान की पुष्टि करता है |
| समग्र रूप | खरोंच, टक्कर या विरूपण का पता लगाता है |
| पिकअप सतह | स्वच्छता और संपर्क की स्थिति की जाँच करता है |
| वैक्यूम खोलना | पुष्टि करता है कि मार्ग स्पष्ट रूप से अवरुद्ध नहीं है |
| घुड़सवार इंटरफ़ेस | सही सिर स्थापना का समर्थन करता है |
| एकाग्रता | स्थिर घटक केंद्र का समर्थन करता है |
| पैकेजिंग | परिवहन के दौरान नोजल की रक्षा करता है |
| मात्रा | आदेश की सटीकता की पुष्टि करता है |
| समस्या | संभावित कारण | सुझावित जाँच |
| कोई घटक पिकअप | बंद नोजल या अपर्याप्त वैक्यूम | साफ नोजल और चेक वैक्यूम प्रणाली |
| पिकअप केवल कभी-कभी सफल होता है | आंशिक अवरुद्ध या खराब सील | टिप पहनने और संदूषण का निरीक्षण करें |
| पिकअप के बाद घटक गिर जाता है | रिसाव या अनुचित नोजल आकार | नोजल-घटक मिलान की जाँच करें |
| घटक घूमता है | असमान संपर्क या केंद्र से बाहर पिकअप | नोजल सतह और फीडर स्थिति की जाँच करें |
| दृष्टि त्रुटि में वृद्धि | नोजल विकृति या अस्थिर पकड़ | एक संदर्भ नोजल के साथ तुलना करें |
| लगाव के बाद घटक छड़ी | गंदी सतह या रिलीज़ समस्या | नोजल को साफ करें और वायु रिलीज़ की जाँच करें |
| नोजल स्थापित नहीं किया जा सकता | गलत इंटरफ़ेस या मॉडल | सिर और भाग संख्या की पुष्टि करें |
| नया नोजल एक ही त्रुटि देता है | फीडर, वैक्यूम, प्रोग्राम या घटक समस्या | पूरी प्लेसमेंट प्रक्रिया का निरीक्षण करें |
| नोजल तेजी से पहनता है | गलत पिकअप ऊंचाई या टक्कर | समीक्षा मशीन सेटअप |
| अलग-अलग मशीनें अलग-अलग परिणाम देती हैं | अलग सिर या कैलिब्रेशन की स्थिति | प्रत्येक मशीन विन्यास की पुष्टि करें |
नोजल को परिवहन के दौरान उसके पिकअप टिप और माउंटिंग इंटरफेस की सुरक्षा के लिए पैक किया जाना चाहिए।
| आवश्यक जानकारी | उदाहरण |
| उत्पाद मॉडल | 120N |
| भाग संख्या | N610099374AA |
| क्रॉस-रेफरेंस | KXFX03DJA01, यदि लागू हो |
| मशीन का मॉडल | सीएम202, सीएम212, सीएम402, सीएम602 या एनपीएम |
| प्लेसमेंट हेड | पूर्ण सिर जानकारी |
| मात्रा | Required number of pieces आवश्यक टुकड़ों की संख्या |
| घटक का प्रकार | पैकेज और आयाम |
| शर्त की आवश्यकता | राज्य द्वारा आवश्यक आपूर्ति विकल्प |
| वितरण का गंतव्य | देश या क्षेत्र |
| अपेक्षित वितरण तिथि | अनुमानित कार्यक्रम |
| उत्पाद की तस्वीरें | वर्तमान नोजल और मशीन लेबल |
सही नोजल का चयन केवल स्पेयर पार्ट्स खरीदने का निर्णय नहीं है। यह सीधे पिकअप स्थिरता, मशीन की दक्षता, ऑपरेटर कार्यभार, उत्पादन निरंतरता और प्लेसमेंट गुणवत्ता को प्रभावित करता है।
एक सस्ता लेकिन गलत तरीके से जुड़ा नोजल बार-बार पिकअप विफलता, मशीन अलार्म, घटक क्षति या उत्पादन में देरी का कारण बन सकता है।इन रुकावटों की लागत नोजल के मूल्य से बहुत अधिक हो सकती है.
इस कारण से, पेशेवर संगतता की पुष्टि में नोजल मॉडल, भाग संख्या, मशीन मॉडल, प्लेसमेंट हेड, घटक आकार और मौजूदा नोजल तस्वीरें शामिल होनी चाहिए।
120 एन नोजल प्लेसमेंट हेड और एक इलेक्ट्रॉनिक घटक के बीच एक नियंत्रित वैक्यूम कनेक्शन बनाता है। यह फीडर से घटक उठाता है, इसे दृष्टि निरीक्षण और हस्तांतरण के दौरान रखता है,और यह ठीक से प्रोग्राम पीसीबी प्लेसमेंट स्थिति पर जारी करता है.
120N नोजल आमतौर पर CM202, CM212, CM402, CM602 और चयनित NPM कॉन्फ़िगरेशन सहित संगत CM और NPM मशीन परिवारों के लिए संदर्भित है।आदेश देने से पहले सटीक प्लेसमेंट सिर और नोजल इंटरफ़ेस की पुष्टि की जानी चाहिए.
N610099374AA को आम तौर पर 120N नोजल के लिए मुख्य पहचान के रूप में उपयोग किया जाता है। KXFX03DJA01 भी कुछ आपूर्ति रिकॉर्ड में संबंधित संदर्भ के रूप में दिखाई देता है।क्योंकि उपकरण पीढ़ियों और सिर विन्यास अलग हो सकता है, ग्राहकों को पुष्टि के लिए तस्वीरें और मशीन का विवरण प्रदान करना चाहिए।
कृपया मशीन का पूरा मॉडल, प्लेसमेंट हेड का प्रकार, मौजूदा नोजल मार्किंग, वर्तमान भाग संख्या, घटक पैकेज, आवश्यक मात्रा प्रदान करें।और कई कोणों से नोजल की स्पष्ट तस्वीरेंये विवरण आपूर्तिकर्ता को इंटरफ़ेस और अनुप्रयोग की तुलना करने की अनुमति देते हैं।
नोजल को तब बदलें जब सफाई से पिकअप स्थिर नहीं हो पाता, जब पिकअप की सतह पहनी हुई हो, जब शरीर विकृत हो, जब वैक्यूम रिसाव का पता चले या जब घटक को बार-बार घुमाया जाए,गिरना, पहचान त्रुटियों, और लापता पिकअप नोजल के लिए पता लगाया जाता है.
अपने सीएम या एनपीएम उत्पादन उपकरण के लिए एक विश्वसनीय 120N N610099374AA एसएमटी नोजल की तलाश में?
हमें अपने मशीन मॉडल, प्लेसमेंट-हेड जानकारी, वर्तमान नोजल कोड, घटक आयाम, आवश्यक मात्रा, और उत्पाद तस्वीरें भेजें। हमारी बिक्री टीम आवेदन की जांच में मदद करेगी,सबसे उपयुक्त वस्तु की पुष्टि करें, और एक प्रतिस्पर्धी बोली तैयार करें।
हम वैश्विक इलेक्ट्रॉनिक्स निर्माताओं और एसएमटी सेवा कंपनियों के लिए परीक्षण आदेशों, उत्पादन स्पेयर पार्ट्स आवश्यकताओं, रखरखाव परियोजनाओं और नियमित खरीद योजनाओं का समर्थन करते हैं।
संगतता की जांच, उपलब्धता, लीड-टाइम जानकारी, पैकेजिंग विवरण और उद्धरण के लिए आज ही हमसे संपर्क करें।
उपकरण निर्माता का नाम और मशीन मॉडल के संदर्भ का उपयोग केवल उत्पाद की पहचान और अपेक्षित संगतता का वर्णन करने के लिए किया जाता है। सभी ट्रेडमार्क उनके संबंधित मालिकों के हैं।ग्राहक की मशीन विन्यास का उपयोग करके संगतता की पुष्टि की जानी चाहिए, स्थापित प्लेसमेंट हेड, मौजूदा नोजल का नमूना और उत्पादन आवश्यकताएं।
वीडियो
वीडियो
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
