| ब्रांड नाम: | Panasonic |
| मॉडल संख्या: | एन610098969एए |

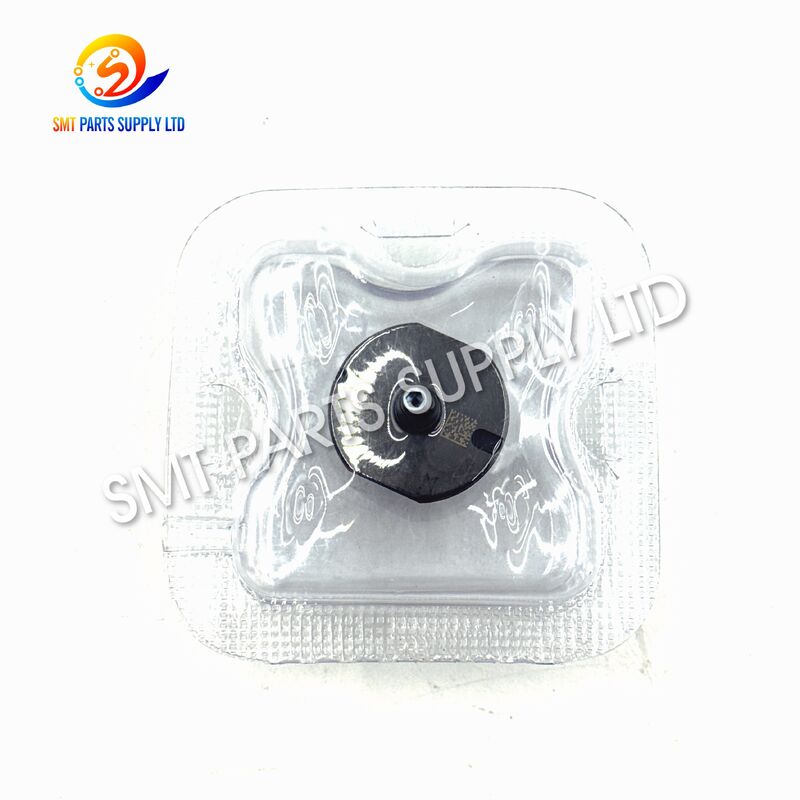

पैनासोनिक 1001एन N610098969AA एक सटीक एसएमटी प्लेसमेंट नोजल है जिसे छोटे इलेक्ट्रॉनिक घटकों के वैक्यूम पिकअप, ट्रांसफर, मान्यता और प्लेसमेंट के लिए डिज़ाइन किया गया है। इसका नाममात्र 1.3 × 0 है।9 मिमी की नोक ज्यामिति चिप प्रतिरोधकों के लिए एक नियंत्रित संपर्क क्षेत्र प्रदान करता है, सिरेमिक कैपेसिटर, लघु डायोड, ट्रांजिस्टर और अन्य हल्के सतह-माउंट पैकेज।
नोजल आमतौर पर संगत एनपीएम प्लेसमेंट मशीनों और मिलान प्लेसमेंट-हेड कॉन्फ़िगरेशन के साथ उपयोग किया जाता है।यह घटक सतह के लिए मशीन वैक्यूम सर्किट को जोड़ता है, सिर को टेप फीडर से घटकों को उठाने, उन्हें दृष्टि-मान्यता प्रक्रिया के माध्यम से स्थानांतरित करने और उन्हें प्रिंटेड सर्किट बोर्डों पर सटीक रूप से रखने की अनुमति देता है।
एक सही ढंग से चयनित और ठीक से बनाए रखा 1001N नोजल पिकअप पुनः प्रयासों, घटक ड्रॉप, वैक्यूम अलार्म, स्थिति ऑफसेट, और अनावश्यक उत्पादन व्यवधान को कम करने में मदद कर सकता है।खरीदारों को मशीन के मॉडल की पुष्टि करनी चाहिए, प्लेसमेंट हेड का प्रकार, मौजूदा नोजल की पहचान, भाग संख्या, घटक आयाम और आवश्यक मात्रा।
| पद | विवरण |
|---|---|
| उत्पाद का प्रकार | एसएमटी पिक-एंड-प्लेस नोजल |
| मॉडल | 1001एन |
| भाग संख्या | N610098969AA |
| नाममात्र टिप आकार | 1.3 × 0.9 मिमी |
| मुख्य कार्य | छोटे घटकों का वैक्यूम पिकअप और प्लेसमेंट |
| विशिष्ट उपकरण | संगत एनपीएम प्लेसमेंट मशीनें |
| उत्पाद श्रेणी | एसएमटी मशीन के स्पेयर पार्ट्स |
| पहचान | एन-सीरीज नोजल विन्यास |
| आवेदन | पीसीबी संयोजन और इलेक्ट्रॉनिक विनिर्माण |
| आदेश की पुष्टि | मशीन का मॉडल, सिर का प्रकार, भाग संख्या और मात्रा |
छोटे इलेक्ट्रॉनिक घटकों के लिए सटीक वैक्यूम नियंत्रण, सटीक पिकअप निर्देशांक, स्थिर फीडर पोजिशनिंग और उपयुक्त आयामों के नोजल की आवश्यकता होती है।जब इस प्रणाली का कोई भी हिस्सा अस्थिर हो जाता है, उत्पादन की गुणवत्ता और मशीन की दक्षता में गिरावट आ सकती है।
घटकों और फीडर जेब के साथ निरंतर संपर्क नोजल के सिर को धीरे-धीरे पहन सकता है। एक क्षतिग्रस्त या असमान सिर नोजल और घटक सतह के बीच सील क्षेत्र को कम कर सकता है।
विशिष्ट लक्षणों में शामिल हैंः
धूल, मिलाप पेस्ट अवशेष, चिपकने वाले कण, प्रवाह धुंध और घटक मलबे नोजल वायु प्रवाह चैनल में प्रवेश कर सकते हैं। यहां तक कि आंशिक अवरोधन भी वैक्यूम प्रदर्शन को कम कर सकता है।
एक अवरुद्ध नोजल सफलतापूर्वक कुछ घटकों को चुन सकता है, लेकिन उच्च गति उत्पादन के दौरान समय-समय पर विफल हो सकता है। इस प्रकार के अस्थिर दोष को नियमित निरीक्षण के बिना पहचानना मुश्किल हो सकता है।
चयनित नोजल को घटक के आयामों, द्रव्यमान, आकार, पिकअप सतह और पैकेज संरचना से मेल खाना चाहिए।
बहुत छोटा नोजल पर्याप्त सक्शन बल प्रदान नहीं कर सकता है। बहुत बड़ा नोजल पास के घटकों, कैरियर टेप, फीडर जेब या पैकेज के अनियमित क्षेत्रों से संपर्क कर सकता है।
नोजल की नोक, नोजल के शरीर, धारक, शाफ्ट, सील, नली, फिल्टर या वैक्यूम वाल्व में हवा का रिसाव हो सकता है।रिसाव प्रभावी पकड़ बल को कम करता है और त्वरण या रोटेशन के दौरान घटक आंदोलन का कारण बन सकता है.
यदि नोजल बहुत नीचे उतरता है, तो यह घटक या फीडर जेब से टकरा सकता है। यदि पिकअप ऊंचाई बहुत अधिक है, तो नोजल पूर्ण वैक्यूम सील नहीं बना सकता है।
गलत पिकअप ऊंचाई का कारण बन सकता हैः
मशीन को स्थापित नोजल को सही ढंग से पहचानना चाहिए। संदूषण, क्षति या असंगत नोजल संस्करण पहचान अलार्म या गलत सेटअप डेटा का कारण बन सकता है।
एक ही श्रृंखला की मशीनों में अलग-अलग प्लेसमेंट हेड, होल्डर्स, शाफ्ट इंटरफेस और पहचान प्रणाली का उपयोग किया जा सकता है। संगतता की पुष्टि किए बिना समान दिखने वाले नोजल को स्थापित नहीं किया जाना चाहिए।
| उत्पादन लक्षण | संभावित कारण | अनुशंसित निरीक्षण |
| घटक फीडर जेब में रहता है | कमजोर वैक्यूम या गलत पिकअप ऊंचाई | हवा का प्रवाह, वैक्यूम स्तर, और Z-ऊंचाई की जाँच करें |
| गतिशीलता के दौरान घटक गिरता है | रिसाव, पहना हुआ सिर या अनुपयुक्त नोजल | टिप, धारक, सील, और घटक मिलान की जाँच करें |
| बार-बार पुनः प्रयास | दूषित या फीडर-स्थिति त्रुटि | नोजल को साफ करें और फीडर के कैलिब्रेशन को सत्यापित करें |
| पिकअप के बाद घटक घूमता है | असंतुलित संपर्क या खराब चूषण | पिकअप केंद्र और नोजल आयाम की जाँच करें |
| प्लेसमेंट ऑफसेट में वृद्धि | घुमावदार नोजल या धारक पहनें | नोजल के बाहर निकलने और सिर के कैलिब्रेशन की जांच करें |
| वैक्यूम अलार्म दिखाई देता है | अवरुद्ध वायु प्रवाह या सिस्टम रिसाव | नोजल, फिल्टर, नली और वाल्व की जाँच करें |
| नोजल पहचान विफल | गंदा पहचान क्षेत्र | साफ और सही नोजल मॉडल की पुष्टि |
| घटक नोजल के लिए चिपक जाता है | अवशेष या गलत रिलीज़ दबाव | साफ टिप और ब्लो-ऑफ सेटिंग्स समायोजित करें |
| टिप संपर्कों के लिए कैरियर टेप | गलत पिकअप स्थिति या ऊंचाई | फ़ीडर और मशीन कार्यक्रम की समीक्षा करें |
| परिणाम विभिन्न प्रमुखों के बीच भिन्न होते हैं | असमान पहनने या वैक्यूम की स्थिति | नोजल, धारक और फ़िल्टर की तुलना करें |
1001N नोजल छोटे और हल्के घटकों के लिए एक केंद्रित वैक्यूम संपर्क बिंदु प्रदान करता है।यह प्लेसमेंट चक्र के दौरान स्थिर पिकअप और सटीक घटक नियंत्रण बनाए रखने में मदद करता है.
नाममात्र 1.3 × 0.9 मिमी की टिप विनिर्देश को छोटे निष्क्रिय और असतत इलेक्ट्रॉनिक घटकों के लिए एक उपयुक्त पिकअप क्षेत्र प्रदान करने के लिए डिज़ाइन किया गया है।
एक उपयुक्त संपर्क क्षेत्र निम्नलिखित को रोकने में मदद करता हैः
आंतरिक वायु प्रवाह चैनल प्लेसमेंट हेड से घटक की सतह पर सक्शन स्थानांतरित करता है। एक साफ और ठीक से स्थापित नोजल पिकअप, उठाने के दौरान स्थिर वैक्यूम दबाव बनाए रखने में मदद करता हैमान्यता, और स्थानांतरण।
पिकअप के बाद, मशीन विजन सिस्टम घटक की स्थिति और कोण की जांच करता है। मशीन सुधार मानों की गणना करते समय स्थिर रहने में सहायक नोजल ज्यामिति।
उच्च गति के आंदोलन के दौरान, घटक त्वरण, मंदी और घूर्णन बलों के संपर्क में आता है। स्थिर चूषण स्थानांतरण, गिरने या झुकाव को रोकने में मदद करता है।
नोजल घटक को प्रोग्राम की गई पीसीबी स्थिति पर कम करता है। अनावश्यक संपर्क बल को कम करते हुए सटीक नोजल ऊंचाई और संरेखण दोहराए जाने योग्य प्लेसमेंट का समर्थन करता है।
नोजल की स्पष्ट पहचान ऑपरेटरों को स्थापना प्रक्रियाओं, रखरखाव कार्यक्रमों और स्पेयर पार्ट्स की सूची को व्यवस्थित करने की अनुमति देती है।उचित नोजल प्रबंधन उत्पादन परिवर्तन के दौरान गलत मॉडल स्थापित करने के जोखिम को कम करता है.
| विनिर्देश | संदर्भ जानकारी |
| उत्पाद का नाम | सटीक एसएमटी प्लेसमेंट नोजल |
| मॉडल | 1001एन |
| भाग संख्या | N610098969AA |
| नाममात्र टिप विनिर्देश | 1.3 × 0.9 मिमी |
| संदर्भ लंबाई | लगभग 22.5 मिमी |
| पिकअप विधि | वैक्यूम सक्शन |
| रिलीज़ विधि | नियंत्रित ब्लो-ऑफ के साथ वैक्यूम रिलीज |
| विशिष्ट निर्माण | धातु और इंजीनियर प्लास्टिक |
| नोजल श्रृंखला | एन-सीरीज |
| विशिष्ट घटक | प्रतिरोधक, संधारित्र, डायोड और ट्रांजिस्टर |
| संदर्भ पैकेज रेंज | 1005, 1608, 2012 और इसी तरह के पैकेज |
| संदर्भ घटक का भार | लगभग 0.021 ग्राम तक |
| उपकरण संदर्भ | संगत एनपीएम प्लेसमेंट मशीनें |
| प्रमुख की आवश्यकता | मिलान नोजल धारक और प्लेसमेंट हेड |
| उत्पादन प्रक्रिया | एसएमटी पिक-एंड-प्लेस असेंबली |
| निरीक्षण स्थल | टिप, वायु प्रवाह, माउंटिंग इंटरफेस और पहचान |
| पैकेजिंग | व्यक्तिगत सुरक्षात्मक पैकेजिंग |
| न्यूनतम आदेश | उद्धरण के अनुसार उपलब्ध |
| नौवहन | अंतर्राष्ट्रीय एक्सप्रेस, हवाई माल या सहमत विधि |
| संगतता | आदेश देने से पहले पुष्टि करें |
सूचीबद्ध आयाम, घटक रेंज, और वजन क्षमता संदर्भ मान हैं। वास्तविक प्रदर्शन मशीन मॉडल, प्लेसमेंट सिर, धारक की स्थिति, फीडर सटीकता, घटक सतह पर निर्भर करता है,वैक्यूम सेटिंग्स, पिकअप ऊंचाई, उत्पादन गति और सॉफ्टवेयर कॉन्फ़िगरेशन।
| नोजल मॉडल | भाग संख्या | संदर्भ टिप का आकार | विशिष्ट अनुप्रयोग | घटक भार संदर्भ |
| 1001एन | N610098969AA | 1.3 × 0.9 मिमी | छोटे प्रतिरोधक, संधारित्र, डायोड और ट्रांजिस्टर | लगभग 0.021 ग्राम |
| 1002एन | N610098970AA | 3.0 × 2.2 मिमी | मध्यम चिप घटक और ध्रुवीकृत पैकेज | लगभग 0.192 ग्राम |
| 1003N | N610098971AA | 4.0 × 3.0 मिमी | एसओपी, एसओजे, पीएलसीसी, बीजीए और इलेक्ट्रोलाइटिक घटक | लगभग 0.768 ग्राम |
| 1004एन | N610098972AA | लगभग Ø8 मिमी | क्यूएफपी, पीएलसीसी, बीजीए और बड़े आईसी पैकेज | लगभग 23.4 ग्राम |
| 1005एन | N610098973AA | लगभग Ø10 मिमी | बड़े एकीकृत सर्किट और भारी घटक | लगभग 36.6 ग्राम |
| 1006N | N610114702AA | कैलिब्रेशन कॉन्फ़िगरेशन | प्लेसमेंट हेड का कैलिब्रेशन और रखरखाव | नियमित नियुक्ति के लिए नहीं |
1001एन में इस तुलना में सबसे छोटी सामान्य पिकअप ज्यामिति है। इसका उपयोग मुख्य रूप से कॉम्पैक्ट, हल्के घटकों के लिए किया जाता है जिन्हें केंद्रित सक्शन क्षेत्र की आवश्यकता होती है।
1002N मध्यम आकार के चिप्स और चयनित ध्रुवीकृत घटकों के लिए एक बड़ी संपर्क सतह प्रदान करता है।जिसमें एकीकृत सर्किट और इलेक्ट्रोलाइटिक घटक शामिल हैं.
1004N और 1005N भारी या बड़े पैकेज के लिए काफी बड़ा संपर्क क्षेत्र प्रदान करते हैं। 1006N का उपयोग कैलिब्रेशन के लिए किया जाता है और इसे मानक उत्पादन नोजल के रूप में नहीं चुना जाना चाहिए।
| तुलनात्मक वस्तु | 1001 | 1001एन |
| मुख्य अनुप्रयोग | छोटे घटकों का पिकअप | छोटे घटकों का पिकअप |
| नाममात्र टिप संदर्भ | 1.3 × 0.9 मिमी | 1.3 × 0.9 मिमी |
| पहचान प्रकार | मानक पहचान | एन-सीरीज की पहचान |
| सामान्य भाग संदर्भ | KXFX037SA00 | N610098969AA |
| चयन की आवश्यकता | पुराने सिर विन्यास की पुष्टि करें | एन-सीरीज सिर विन्यास की पुष्टि करें |
| विनिमेयता | सत्यापित किया जाना चाहिए | सत्यापित किया जाना चाहिए |
यद्यपि 1001 और 1001N के पास समान पिकअप आयाम हो सकते हैं, उन्हें स्वचालित रूप से विनिमेय नहीं माना जाना चाहिए। पहचान विधि, प्लेसमेंट-हेड इंटरफ़ेस, नोजल धारक,और स्थापना से पहले मशीन विन्यास की जांच की जानी चाहिए.
1001एन नोजल का उपयोग स्मार्टफ़ोन, चार्जर, ऑडियो उपकरण, पहनने योग्य उत्पाद, स्मार्ट-होम डिवाइस, डिस्प्ले कंट्रोलर और कॉम्पैक्ट इलेक्ट्रॉनिक मॉड्यूल बनाने वाली एसएमटी लाइनों में किया जा सकता है।
विशिष्ट घटकों में शामिल हैंः
ऑटोमोटिव कंट्रोल बोर्ड में अक्सर बड़ी मात्रा में छोटे निष्क्रिय घटक होते हैं। नोजल निम्नलिखित के लिए असेंबली प्रक्रियाओं का समर्थन कर सकता हैः
नोजल का उपयोग निम्नलिखित के उत्पादन में किया जा सकता हैः
उपयुक्त उत्पादन अनुप्रयोगों में निम्नलिखित शामिल हो सकते हैंः
नोजल छोटे प्रतिरोधकों, संधारित्रों, सुरक्षा उपकरणों और नियंत्रण घटकों को संभाल सकता है, जिनका उपयोग निम्नलिखित पर किया जाता हैः
जब मशीन और घटक विन्यास उपयुक्त हो, तो नोजल का उपयोग चिकित्सा निगरानी उपकरणों, प्रयोगशाला उपकरणों, परीक्षण उपकरणों में पाए जाने वाले कॉम्पैक्ट इलेक्ट्रॉनिक इकट्ठे के लिए किया जा सकता है,और नियंत्रण मॉड्यूल.
1001N भी के लिए उपयुक्त हैः
| घटक का प्रकार | उपयुक्तता | चयन संबंधी सलाह |
| चिप प्रतिरोधक | आम आवेदन | घटक आयामों और पिकअप केंद्र की पुष्टि करें |
| सिरेमिक संधारित्र | आम आवेदन | सुनिश्चित करें कि शीर्ष सतह समतल और साफ है |
| लघु डायोड | चयनित पैकेज के लिए उपयुक्त | पैकेज के उन्मुखीकरण और सतह के आकार की जाँच करें |
| छोटे ट्रांजिस्टर | चयनित पैकेज के लिए उपयुक्त | पिकअप संतुलन और फीडर स्थिति की पुष्टि करें |
| छोटे एल ई डी | उपयुक्त डिजाइनों के लिए संभव | संवेदनशील लेंस सतहों से संपर्क से बचें |
| हल्के इंडक्टर | परीक्षण के बाद संभव | वजन और पिकअप-सतह के आयामों की पुष्टि करें |
| कस्टम घटक | मूल्यांकन के अधीन | चित्र, वजन और तस्वीरें प्रदान करें |
ऑपरेटर 1001N को सही प्लेसमेंट हेड होल्डर में स्थापित करता है। होल्डर, शाफ्ट और माउंटिंग इंटरफेस साफ और क्षतिमुक्त होना चाहिए।
मशीन स्थापित नोजल को उसकी प्रोग्राम की गई पहचान विधि के अनुसार पहचानती है। नोजल की जानकारी सक्रिय उत्पादन सेटअप से मेल खाना चाहिए।
प्लेसमेंट हेड प्रोग्राम फीडर जेब के ऊपर चलता है। सटीक फीडर पोजिशनिंग सुनिश्चित करती है कि नोजल घटक के पिकअप सेंटर के साथ संरेखित हो।
नोजल प्रोग्राम की गई पिकअप ऊंचाई पर उतरता है। अत्यधिक बल या टेप जेब के संपर्क से बचने के लिए आंदोलन को नियंत्रित किया जाना चाहिए।
वैक्यूम प्रणाली नोजल के माध्यम से नकारात्मक दबाव पैदा करती है। जब नोजल की नोक घटक सतह से संपर्क करती है, तो सक्शन घटक को नोजल के खिलाफ रखता है।
सिर घटक को वाहक टेप, ट्रे, ट्यूब या फीडर से उठाता है। उठाने के दौरान स्थिर वैक्यूम दबाव बनाए रखा जाना चाहिए।
मशीन कैमरा घटक की स्थिति और रोटेशन की जांच करता है। प्लेसमेंट से पहले सुधार मानों की गणना की जाती है।
प्लेसमेंट हेड घटक को पीसीबी की ओर ले जाता है। नोजल त्वरण, मंदी और रोटेशन के दौरान सक्शन बनाए रखता है।
नोजल घटक को प्रोग्राम किए गए पीसीबी स्थान पर कम करता है। प्लेसमेंट ऊंचाई और बल पैकेज और सोल्डर-पेस्ट की स्थिति के लिए उपयुक्त होना चाहिए।
मशीन वैक्यूम को छोड़ देती है और नियंत्रित सकारात्मक दबाव लागू कर सकती है। घटक नोजल से अलग हो जाता है, और सिर अगले चक्र को शुरू करता है।
मुख्य ऑर्डर संदर्भ के रूप में N610098969AA का उपयोग करें। समान दिखने वाले नोजल में अलग-अलग आंतरिक चैनल, टिप आयाम, धारक या पहचान विधि हो सकती हैं।
केवल सामान्य मशीन परिवार प्रदान न करें। पूर्ण मॉडल और संस्करण सही प्लेसमेंट-हेड कॉन्फ़िगरेशन निर्धारित करने में मदद करते हैं।
स्थापित सिर के मॉडल, नोजल धारक, शाफ्ट इंटरफ़ेस और पहचान प्रणाली की पुष्टि करें। दस्तावेज उपलब्ध नहीं होने पर सिर और मौजूदा नोजल की तस्वीरें उपयोगी हैं।
वर्तमान में स्थापित नोजल के मार्किंग, कोड, टिप आकार, माउंटिंग इंटरफेस, लंबाई और भौतिक स्थिति की समीक्षा करें।
निम्नलिखित जानकारी प्रदान करें:
नोजल की नोक को स्थिर, स्वच्छ और पर्याप्त रूप से सपाट क्षेत्र से संपर्क करना चाहिए। ऐसे संपर्क बिंदु का चयन न करें जिसमें छेद, घुमावदार सतहें, लेंस, टर्मिनल या अनियमित संरचनाएं हों।
स्पष्ट रूप से बताएं कि आदेश में निम्नलिखित की आवश्यकता हैः
यह शर्त उद्धरण और आदेश की पुष्टि में स्पष्ट रूप से बताई जानी चाहिए।
असामान्य पैकेज, पारदर्शी घटकों, अनियमित सतहों या अनिश्चित अनुप्रयोगों के लिए, उत्पादन मात्राओं की खरीद से पहले नमूना परीक्षण की सिफारिश की जाती है।
| आवश्यक जानकारी | खरीदार का विवरण |
| मशीन मॉडल | प्रदान किया जाना है |
| प्लेसमेंट-हेड प्रकार | प्रदान किया जाना है |
| मौजूदा नोजल मॉडल | 1001एन या अन्य संदर्भ |
| भाग संख्या | N610098969AA |
| घटक पैकेज | प्रदान किया जाना है |
| घटक आयाम | लंबाई × चौड़ाई × ऊंचाई |
| घटक वजन | प्रदान किया जाना है |
| पिकअप सतह | फ्लैट, घुमावदार, अंतर्निहित या अनियमित |
| आवश्यक मात्रा | प्रदान किया जाना है |
| आवश्यक शर्त | नया, संगत, या प्रयोग किया गया |
| वितरण देश | प्रदान किया जाना है |
| विद्यमान नोजल तस्वीरें | अनुशंसा |
| रखरखाव वस्तु | अनुशंसित कार्यवाही |
| दृश्य निरीक्षण | टिप, शरीर, पहचान क्षेत्र, और माउंटिंग अनुभाग की जाँच करें |
| वायु प्रवाह निरीक्षण | पुष्टि करें कि वैक्यूम चैनल खुला है |
| नोजल की सफाई | अनुमोदित गैर घर्षण सफाई विधियों का प्रयोग करें |
| धारक निरीक्षण | आंदोलन, पहनने, प्रदूषण और माउंट फिट की जाँच करें |
| वैक्यूम-सिस्टम चेक | फ़िल्टर, नली, सील और वाल्व की जाँच करें |
| निकास निरीक्षण | टक्कर या असामान्य प्लेसमेंट के बाद जाँच करें |
| पहचान की जाँच | सुनिश्चित करें कि कोड या मार्किंग पठनीय बनी रहे |
| भंडारण | नोजल को साफ, लेबल वाले सुरक्षात्मक कंटेनरों में रखें |
| रखरखाव रिकॉर्ड | रिकॉर्ड मशीन, सिर, तिथि और निरीक्षण परिणाम |
| प्रतिस्थापन | उत्पादन प्रदर्शन को प्रभावित करने वाले पहनने के मामले में प्रतिस्थापित करें |
नोजल के उद्घाटन को साफ करने के लिए स्टील के तार, ड्रिल, सिलाई की सुइयों, घर्षण कागज या तेज औजारों का उपयोग न करें।या नोजल ज्यामिति बदल.
अनुमोदित नोजल-शुद्धि उपकरण, फ़िल्टर हवा, उपयुक्त सफाई तरल पदार्थ और गैर-घर्षण उपकरण का प्रयोग करें। नोजल को पुनः स्थापित करने से पहले पूरी तरह से साफ और सूखा सुनिश्चित करें।
नोजल की जाँच की जाती है कि उसमें कोई दृश्य विकृति, दरारें, खरोंच, दूषित, ऑक्सीकरण या अधूरी असेंबली है या नहीं।
पिकअप की नोक को पहनने, अवरुद्ध होने, चिप्स, अनियमित किनारों और सतह क्षति के लिए निरीक्षण किया जाता है।
माउंटिंग सेक्शन की जांच की जाती है ताकि निर्दिष्ट धारक और प्लेसमेंट हेड कॉन्फ़िगरेशन के साथ उचित फिट सुनिश्चित करने में मदद मिल सके।
यदि लागू हो, तो अवरुद्ध या असामान्य रिसाव की पहचान करने के लिए वायु प्रवाह निरंतरता की जांच की जाती है।
मॉडल, भाग संख्या और नोजल की पहचान की पुष्टि आदेश जानकारी के साथ तुलना की जाती है।
प्रत्येक नोजल को परिवहन के दौरान धूल, कंपन, प्रभाव, नमी और प्रत्यक्ष सतह संपर्क से सुरक्षित किया जाता है।
| आपूर्ति सेवा | विवरण |
| नमूना आदेश | संगतता परीक्षण के लिए उपयुक्त |
| एकल-टुकड़ा आपूर्ति | आपातकालीन प्रतिस्थापन के लिए उपलब्ध |
| बैच आपूर्ति | उत्पादन और रखरखाव सूची के लिए उपयुक्त |
| मिश्रित मॉडल आदेश | नोजल के कई मॉडल संयुक्त किए जा सकते हैं |
| संगतता की समीक्षा | मशीन और सिर की जानकारी की जाँच की जा सकती है |
| फोटो की पुष्टि | आदेश आवश्यकताओं के अनुसार उपलब्ध |
| व्यक्तिगत पैकिंग | नोजल टिप और माउंटिंग अनुभाग की रक्षा करता है |
| बाहरी कार्टन | परिवहन के प्रभाव को कम करता है |
| निर्यात दस्तावेज | वाणिज्यिक चालान और पैकिंग सूची |
| अंतर्राष्ट्रीय नौवहन | एक्सप्रेस, हवाई माल या सहमत विधि |
1001एन मॉडल और भाग संख्या N610098969AA खरीद टीमों को आवश्यक नोजल की सटीक पहचान करने में मदद करती है।
कॉम्पैक्ट टॉप डिजाइन हल्के निष्क्रिय और असतत इलेक्ट्रॉनिक घटकों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
संगतता की समीक्षा मशीन मॉडल, प्लेसमेंट हेड प्रकार, मौजूदा नोजल तस्वीरों और घटक विवरण का उपयोग करके की जा सकती है।
खरीदार परीक्षण के लिए एक टुकड़ा, एक छोटी रखरखाव मात्रा, या एक बड़ा उत्पादन बैच ऑर्डर कर सकते हैं।
1001एन अन्य नोजल, धारक, फिल्टर, फीडर पार्ट्स, बेल्ट, सेंसर, मोटर्स और एसएमटी मशीन घटकों के साथ आपूर्ति की जा सकती है।
सुरक्षात्मक पैकिंग और अंतरराष्ट्रीय शिपिंग समर्थन यूरोप, उत्तरी अमेरिका, दक्षिण पूर्व एशिया और अन्य बाजारों में खरीदारों के लिए उपयुक्त हैं।
आम तौर पर संदर्भित भाग संख्या N610098969AA है। खरीदारों को स्थापित नोजल, प्लेसमेंट-हेड कॉन्फ़िगरेशन, मशीन दस्तावेज,और आदेश देने से पहले उत्पाद की तस्वीरें.
नोजल का उपयोग सामान्यतः छोटे प्रतिरोधकों, संधारित्रों, लघु डायोड, ट्रांजिस्टरों और इसी तरह के हल्के घटकों के लिए किया जाता है।ऊपरी सतह का आकार, फीडर सटीकता, और मशीन सेटिंग्स।
जरूरी नहीं. संगतता सटीक मशीन मॉडल, प्लेसमेंट हेड, धारक, शाफ्ट इंटरफ़ेस, पहचान विधि और सॉफ्टवेयर कॉन्फ़िगरेशन पर निर्भर करती है.खरीदारी से पहले पूर्ण मशीन जानकारी प्रदान की जानी चाहिए.
नोजल का निरीक्षण तब किया जाना चाहिए जब पिकअप पुनः प्रयासों में वृद्धि हो, आंदोलन के दौरान घटक गिर जाएं, वैक्यूम अलार्म दिखाई दें, प्लेसमेंट ऑफसेट अस्थिर हो जाएं, टिप स्पष्ट रूप से पहने हुए हों,या आंतरिक वायु प्रवाह चैनल अवरुद्ध है.
कृपया मॉडल, भाग संख्या, मशीन मॉडल, प्लेसमेंट-हेड प्रकार, आवश्यक मात्रा, पसंदीदा स्थिति, घटक आयाम, वितरण देश और मौजूदा नोजल की स्पष्ट तस्वीरें प्रदान करें.
वर्तमान मूल्य, स्टॉक उपलब्धता, उत्पादन की समय सीमा, शिपिंग लागत, संगतता की पुष्टि या मिश्रित आदेश समर्थन के लिए, कृपया निम्नलिखित जानकारी भेजेंः
उत्पाद मॉडल:1001एन
भाग संख्याःN610098969AA
मशीन का मॉडल:
प्लेसमेंट-हेड प्रकारः
आवश्यक मात्राः
आवश्यक उत्पाद की स्थितिः
घटक पैकेज और आयाम:
डिलीवरी देश और डाक कोड:
विद्यमान नोजल की तस्वीरें:
हमारी बिक्री टीम आपकी आवश्यकताओं की समीक्षा करेगी और एक विस्तृत उद्धरण, संगतता सिफारिश, पैकिंग विधि और वितरण प्रस्ताव प्रदान करेगी।
पैनासोनिक अपने संबंधित मालिक का ट्रेडमार्क है। ब्रांड नाम, मशीन मॉडल और भाग संख्या का उपयोग केवल संगतता और उत्पाद अनुप्रयोग की पहचान करने के लिए किया जाता है।
जब तक उद्धरण में स्पष्ट रूप से निर्दिष्ट नहीं किया जाता है, तब तक मूल उपकरण निर्माता द्वारा कोई प्राधिकरण, संबद्धता, प्रायोजन या समर्थन निहित नहीं है।आदेश देने से पहले अंतिम संगतता की पुष्टि की जानी चाहिए.
