यूनिवर्सल एआई मशीनों के लिए 48228001 वाई अक्ष मोटर ड्राइवर

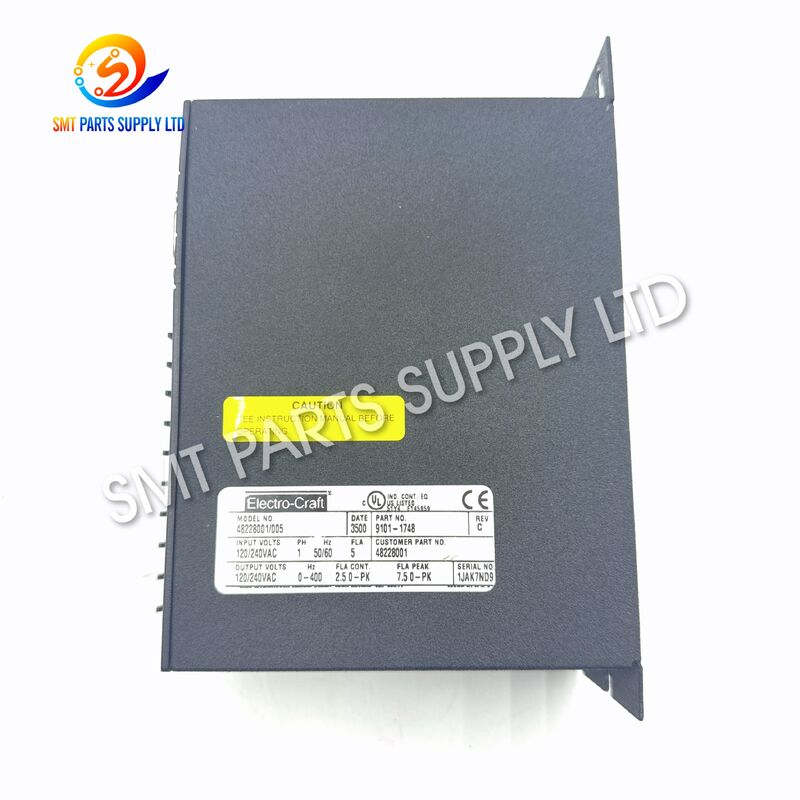

दइलेक्ट्रो-क्राफ्ट 48228001 सर्वो एम्पलीफायर, के साथ भी संदर्भित9101-1748, यूनिवर्सल एआई उपकरणों में इस्तेमाल किया एक औद्योगिक गति नियंत्रण घटक है। उपलब्ध सेवा और भाग संदर्भ 48228001 यूनिवर्सल इंस्ट्रूमेंट्स उपकरणों के लिए एक इलेक्ट्रो-क्राफ्ट एम्पलीफायर के रूप में पहचान,जबकि एआई-मशीन भागों के संदर्भ इसे एक्स-वाई अक्ष नियंत्रण के लिए इस्तेमाल एक सर्वो एम्पलीफायर के रूप में वर्णनएम्पलीफायर मशीन मोशन-नियंत्रण प्रणाली से नियंत्रण आदेश प्राप्त करता है और संबंधित सर्वो मोटर को आपूर्ति की जाने वाली विद्युत शक्ति को नियंत्रित करता है, जिससे नियंत्रित अक्ष त्वरण की अनुमति मिलती है,स्थिति, यात्रा और रुकना।

उम्र बढ़ने वाले सार्वभौमिक सम्मिलन उपकरण के लिए, सर्वो एम्पलीफायर की स्थिति सीधे अक्ष स्थिरता और मशीन की उपलब्धता को प्रभावित करती है। एक क्षतिग्रस्त या अस्थिर एम्पलीफायर पोजिशनिंग अलार्म का कारण बन सकता है,यात्रा में बाधा, असामान्य मोटर प्रतिक्रिया, या नियंत्रित धुरी के आरंभ करने में विफलता।एम्पलीफायर को सही पार्ट-नंबर और संशोधन-संगत इकाई से बदलकर अन्य यांत्रिक इकाइयों को अनावश्यक रूप से बदलने के बिना विश्वसनीय गति बहाल की जा सकती है.

सर्वो एम्पलीफायर लगातार विद्युत और थर्मल लोड के तहत काम करते हैं। लंबी उत्पादन अवधि के बाद, इलेक्ट्रॉनिक घटक, कनेक्टर, शीतलन घटक,और बिजली के सर्किट धीरे-धीरे बिगड़ सकते हैं.

अक्ष ड्राइव प्रणाली से जुड़ी मशीन की विशिष्ट समस्याओं में निम्नलिखित शामिल हो सकते हैंः

एक सर्वो अलार्म करता हैस्वचालित रूप से मतलब नहीं है कि एम्पलीफायर दोषपूर्ण हैमोटर, एन्कोडर, वायरिंग, कनेक्टर्स, पावर सप्लाई, मोशन कंट्रोल बोर्ड और मैकेनिकल एक्सिस का भी प्रतिस्थापन से पहले निरीक्षण किया जाना चाहिए।

द48228001 सर्वो एम्पलीफायरएक व्यावहारिक प्रतिस्थापन विकल्प प्रदान करता है जब संगत यूनिवर्सल एआई मशीनरी में स्थापित मूल ड्राइव दोषपूर्ण हो जाता है।

घटक को मशीन के बंद-लूप सर्वो नियंत्रण प्रणाली के हिस्से के रूप में काम करने के लिए डिज़ाइन किया गया है।यह नियंत्रित मोटर शक्ति में गति नियंत्रक के आदेश परिवर्तित करता है और अक्ष प्रणाली से प्रतिक्रिया का जवाब.

उचित प्रतिस्थापन से पुनः प्राप्ति में मदद मिल सकती हैः

• स्थिर Y-अक्ष या लागू X-Y अक्ष आंदोलन।
• नियंत्रित त्वरण और विलंब।
• मशीन-अक्ष की सटीक स्थिति।
• घटक सम्मिलन की दोहराने योग्य स्थिति।
• विश्वसनीय मशीन आरंभिकरण।
• स्थिर उत्पादन चक्र संचालन।
• अक्ष से संबंधित अप्रत्याशित डाउनटाइम को कम किया।
• मौजूदा यूनिवर्सल एआई उत्पादन उपकरण का उपयोग जारी रखना।

स्थापना से पहले मूल इकाई को प्रतिस्थापन के साथ सावधानीपूर्वक तुलना की जानी चाहिएभाग संख्या, संदर्भ मॉडल, कनेक्टर व्यवस्था, विद्युत विनिर्देश और संशोधन.

उपलब्ध उद्योग भागों के संदर्भ की पहचान करें48228001यूनिवर्सल इंस्ट्रूमेंट्स उपकरण के साथ जुड़े एक इलेक्ट्रो-क्राफ्ट सर्वो एम्पलीफायर के रूप में। एक एआई उपकरण संदर्भ इसे सूचीबद्ध करता हैएएमपी; SERVO; डीसी; 7.5A; 2.5Aके लिए6380B एक्स-वाई अक्ष अनुप्रयोग, जबकि मरम्मत सेवा संदर्भ भाग संख्या 48228001 के साथ जुड़ेइलेक्ट्रो-क्राफ्ट संदर्भ 9101-1748.

*आदेश देने से पहले विद्युत रेटिंग्स और मशीन कॉन्फ़िगरेशन को हमेशा मूल एम्पलीफायर नाम प्लेट और उपकरण दस्तावेज के साथ सत्यापित किया जाना चाहिए।5A और 6380B एक्स-वाई अक्ष संदर्भ उपलब्ध उद्योग भाग सूची में प्रलेखित हैं.

48228001 सामान्य प्रयोजन मोटर संचालन के बजाय औद्योगिक मशीन गति नियंत्रण सेवा के लिए है।यह विशेष रूप से पुराने यूनिवर्सल एआई स्वचालित सम्मिलन उत्पादन उपकरण के रखरखाव के लिए प्रासंगिक है.

विशिष्ट उपयोगकर्ताओं में शामिल हैंः

• इलेक्ट्रॉनिक्स असेंबली कारखाने।
• छेद के माध्यम से घटक उत्पादन लाइनें।
• ईएमएस विनिर्माण सुविधाएं।
• सार्वभौमिक एआई उपकरण रखरखाव विभाग।
• औद्योगिक इलेक्ट्रॉनिक्स मरम्मत कंपनियां।
• प्रयुक्त उपकरणों की मरम्मत करने वाली कंपनियां।
• स्पेयर पार्ट्स वितरक।
• कारखाने की इंजीनियरिंग टीमें पुराने सम्मिलन उपकरण का रखरखाव कर रही हैं।

यूनिवर्सल एआई मशीन कंट्रोलर निर्धारित करता है कि प्रोग्राम किए गए उत्पादन अनुक्रम के अनुसार मशीन अक्ष को कहां जाना चाहिए।

नियंत्रक आवश्यक गति आदेश को सर्वो ड्राइव प्रणाली को भेजता है।

48228001 सर्वो एम्पलीफायर संबद्ध मोटर द्वारा आवश्यक विद्युत शक्ति को नियंत्रित करता है।

मोटर को केवल चालू और बंद करने के बजाय, ड्राइव मशीन के आदेश के अनुसार मोटर प्रतिक्रिया को नियंत्रित करता है।

सर्वो मोटर नियंत्रित विद्युत उत्पादन को यांत्रिक घूर्णन में परिवर्तित करता है, यांत्रिक ट्रांसमिशन प्रणाली के माध्यम से संबंधित मशीन अक्ष को स्थानांतरित करता है।

सर्वो प्रणाली में फीडबैक उपकरण नियंत्रक को मोटर या धुरी की वास्तविक गति की सूचना देते हैं।

मशीन वास्तविक गति की तुलना आदेशित गति से करती है।

यदि आदेशित और वास्तविक गति के बीच अंतर मौजूद है, तो सर्वो प्रणाली आवश्यक स्थिति तक पहुंचने तक मोटर संचालन को समायोजित करती है।

यह बंद-लूप ऑपरेशन स्वचालित सम्मिलन उपकरण द्वारा आवश्यक नियंत्रित आंदोलन प्रदान करता है।

चूंकि एम्पलीफायर इस कंट्रोल लूप का केवल एक तत्व है, इसलिए समस्या निवारण के लिए केवल एक अक्ष अलार्म के आधार पर ड्राइव को बदलने के बजाय पूरे सिस्टम का मूल्यांकन करना चाहिए।

दोषपूर्ण या पुराने सर्वो एम्पलीफायर मशीन की स्थिति के आधार पर अलग-अलग लक्षण पैदा कर सकते हैं।

• Y-अक्ष आरंभिकरण के दौरान स्थानांतरित करने में विफल रहता है.
• उत्पादन के दौरान अक्ष की गति अचानक रुक जाती है।
• बार-बार सर्वो अलार्म होता है।
• मोटर प्रतिक्रिया रुक-रुक कर होती है।
• अक्ष त्वरण अनियमित हो जाता है।
• मशीन homing अनुक्रम पूरा नहीं कर सकता.
• स्थिति अस्थिर हो जाती है।
• मोटर को कोई प्रभावी ड्राइव आउटपुट प्राप्त नहीं होता है।
• मशीन पुनः आरंभ करने के बाद चलती है लेकिन बाद में फिर से विफल हो जाती है।
• सर्वो एम्पलीफायर गर्म होने पर असामान्य रूप से काम करता है।

ये लक्षण अन्य घटकों से भी उत्पन्न हो सकते हैं। इसलिए तकनीशियनों को बिजली आपूर्ति वोल्टेज, मोटर की स्थिति, एन्कोडर फीडबैक, कनेक्टर, वायरिंग,अक्ष नियंत्रक और यांत्रिक प्रतिरोध विफल घटक के रूप में एम्पलीफायर की पुष्टि करने से पहले.

अभी भी यूनिवर्सल एआई मशीनों का संचालन करने वाले कारखानों के लिए, एक व्यक्तिगत सर्वो एम्पलीफायर को बदलना अक्सर पूरी मशीन को केवल अक्ष-नियंत्रण विफलता के कारण बदलने की तुलना में अधिक व्यावहारिक होता है।

एक संगत 48228001 स्पेयर रखने से रखरखाव टीमों को अप्रत्याशित रूप से विफल होने पर तेजी से प्रतिक्रिया करने की अनुमति मिल सकती है।

कई परिपक्व सम्मिलन लाइनें उत्पादक बनी रहती हैं, लेकिन पुराने विद्युत घटकों की उपलब्धता रखरखाव योजना के लिए तेजी से महत्वपूर्ण हो सकती है।

एक परीक्षण प्रतिस्थापन इकाई भी उपयोगी हो सकती है जब तकनीशियनों को यह निर्धारित करने की आवश्यकता होती है कि क्या एक मौजूदा अक्ष समस्या एम्पलीफायर या सर्वो सिस्टम के किसी अन्य भाग से उत्पन्न होती है।

चयन का आधारमूल स्थापित इकाई, न केवल मशीन के ब्रांड पर।

जाँच करें कि मूल इकाई दिखाता हैः

48228001

भाग संख्याओं का मिलान सही प्रतिस्थापन की पहचान करने का पहला कदम है।

जहां उपलब्ध हो, इलेक्ट्रो-क्राफ्ट संदर्भ की तुलना करें:

9101-1748

सटीक यूनिवर्सल एआई मशीन मॉडल प्रदान करें।

उपलब्ध भागों के संदर्भ 48228001 को यूनिवर्सल एआई उपकरण से जोड़ते हैं और 6380B एक्स-वाई अक्ष प्रणाली में एक अनुप्रयोग की पहचान करते हैं।

निर्दिष्ट करें कि क्या एम्पलीफायर स्थापित हैः

• वाई अक्ष,
• एक्स अक्ष,
• एक्स-वाई गति प्रणाली,
• या किसी अन्य मशीन की स्थिति।

यह न मानें कि प्रत्येक मशीन कॉन्फ़िगरेशन में एक ही एम्पलीफायर का उपयोग एक ही स्थान पर किया जाता है।

जाँचः

• इनपुट विनिर्देश
• आउटपुट/वर्तमान रेटिंग.
• कनेक्टर लेआउट.
• मॉडल लेबल।
• संशोधन की जानकारी।
• निर्माता का संदर्भ।
• मूल मशीन भाग संख्या।

पुराने सर्वोइलेक्ट्रॉनिक्स के लिए, निम्नलिखित की तस्वीरें उपयोगी हैंः

उपलब्धता के आधार पर, खरीदारों को एक अप्रयुक्त, सेवा, परीक्षण या प्रतिस्थापन इकाई की आवश्यकता हो सकती है। शिपमेंट से पहले स्थिति की स्पष्ट पुष्टि की जानी चाहिए।

उद्धरण मांगने से पहले यथासंभव अधिक जानकारी प्रदान करें:

पूर्ण जानकारी प्रदान करने से असंगत संशोधन का चयन करने का जोखिम कम होता है और त्वरित तकनीकी पुष्टि की अनुमति मिलती है।

48228001 एक सर्वो एम्पलीफायर है जिसका उपयोग संगत यूनिवर्सल एआई उपकरणों की मोशन-नियंत्रण प्रणाली में किया जाता है।यह सर्वो मोटर को आपूर्ति विद्युत शक्ति को नियंत्रित करता है ताकि नियंत्रित मशीन अक्ष तेज कर सकते हैं, मशीन नियंत्रक के आदेशों के अनुसार यात्रा, स्थिति और रोक।

यह आमतौर पर एआई स्पेयर पार्ट्स संदर्भों में एक वाई-अक्ष सर्वो एम्पलीफायर के रूप में सूचीबद्ध है,जबकि एक और विस्तृत सार्वभौमिक एआई भागों संदर्भ एक 6380B विन्यास के X-Y अक्ष के लिए इस्तेमाल किया एक डीसी सर्वो एम्पलीफायर के रूप में 48228001 की पहचान करता हैइसलिए, आदेश देने से पहले मूल मशीन और एम्पलीफायर से वास्तविक स्थापना स्थिति की पुष्टि की जानी चाहिए।

हाँ. औद्योगिक मरम्मत और स्पेयर पार्ट्स संदर्भ यूनिवर्सल इंस्ट्रूमेंट्स भाग संख्या की पहचान48228001के रूप में9101-1748 के संदर्भ के साथ इलेक्ट्रो-क्राफ्ट एम्पलीफायर. संशोधन संगतता की पुष्टि के लिए मूल इकाई लेबल की जांच अभी भी की जानी चाहिए.

सर्वो अलार्म मोटर, एन्कोडर, केबल, कनेक्टर, नियंत्रक, बिजली आपूर्ति या यांत्रिक-अक्ष समस्याओं से भी हो सकते हैं।बदलने से पहले दोष के स्रोत की पुष्टि करने से अनावश्यक घटक प्रतिस्थापन से बचा जा सकता है.

कृपया भाग संख्या, यूनिवर्सल एआई मशीन मॉडल, अक्ष की स्थिति, मात्रा और मूल एम्पलीफायर नाम प्लेट और कनेक्टर्स की स्पष्ट तस्वीरें प्रदान करें।यह उद्धरण और शिपमेंट से पहले विन्यास और संगतता की जांच करने की अनुमति देता है.

एक की तलाश मेंआपके यूनिवर्सल एआई मशीन के लिए इलेक्ट्रो-क्राफ्ट 48228001 / 9101-1748 सर्वो एम्पलीफायर?

हमें अपनामशीन का मॉडल, आवश्यक मात्रा, एम्पलीफायर की मूल तस्वीरें और नाम प्लेट की जानकारीहम उद्धरण से पहले भाग विन्यास की पुष्टि करने में मदद कर सकते हैं और उपलब्धता, स्थिति, लीड-टाइम और शिपिंग जानकारी प्रदान कर सकते हैं।

तत्काल मशीन रखरखाव आवश्यकताओं के लिए, वर्तमान मशीन दोष विवरण और स्थापना की स्थिति शामिल करें ताकि अनुरोधित सर्वो एम्पलीफायर को अधिक कुशलता से जाँच की जा सके।
