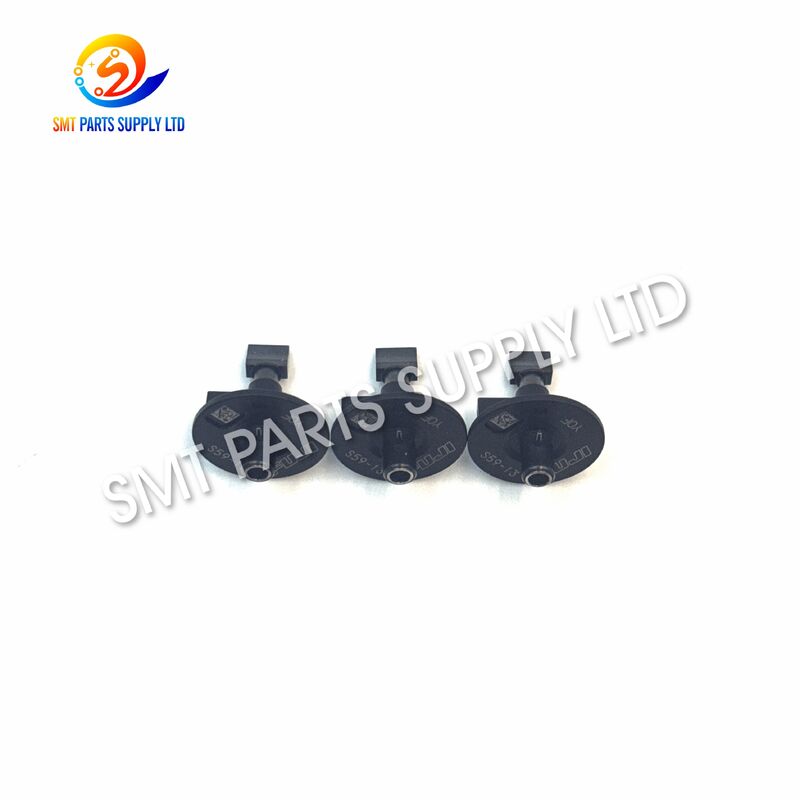

एसएमटी प्लेसमेंट मशीन के लिए फ़ूजी 2AGKNY010300 5.9x1.3 आयताकार नोजल
फ़ूजी 2AGKNY010300 Y0F आयताकार नोजलH04S प्लेसमेंट-हेड अनुप्रयोगों के लिए डिज़ाइन किया गया एक सटीक SMT पिकअप घटक है। यह नाममात्र का है5.9 x 1.3 मिमी आयताकार पिकअप प्रोफ़ाइलसंकीर्ण और लम्बे वैक्यूम संपर्क क्षेत्र की आवश्यकता वाले इलेक्ट्रॉनिक घटकों के लिए उपयुक्त है।
स्वचालित एसएमटी उत्पादन के दौरान, नोजल कई आवश्यक कार्य करता है: घटक के पास जाना, वैक्यूम संपर्क स्थापित करना, घटक को फीडर या आपूर्ति की स्थिति से उठाना, उच्च गति वाले हेड मूवमेंट के दौरान इसे पकड़ना, दृष्टि पहचान का समर्थन करना, और इसे पीसीबी पर सटीक रूप से जारी करना।
क्योंकि नोजल सीधे इलेक्ट्रॉनिक घटकों से संपर्क करता है, इसकी स्थिति पिकअप विश्वसनीयता को महत्वपूर्ण रूप से प्रभावित कर सकती है। घिसाव, संदूषण, विरूपण, वैक्यूम रुकावट, या गलत नोजल चयन से पिकअप त्रुटियां, घटक गिरावट, पहचान विफलता, प्लेसमेंट अस्थिरता और मशीन डाउनटाइम बढ़ सकता है।
2AGKNY010300 Y0F नोजलइसलिए एसएमटी निर्माताओं, ईएमएस कारखानों, रखरखाव विभागों, मरम्मत सुविधाओं और स्पेयर-पार्ट वितरकों के लिए उपयुक्त है जिन्हें स्थिर उत्पादन के लिए स्पष्ट रूप से पहचाने गए प्रतिस्थापन नोजल की आवश्यकता होती है।
एसएमटी प्लेसमेंट नोजल बार-बार यांत्रिक गति और वैक्यूम चक्र के तहत लगातार काम करते हैं। समय के साथ, सामान्य उत्पादन स्थितियाँ नोजल के प्रदर्शन को कम कर सकती हैं।
| कारण | संभावित परिणाम |
|---|---|
| टिप पहनना | कम घटक संपर्क स्थिरता |
| धूल संदूषण | कमजोर या अनियमित वैक्यूम पिकअप |
| वैक्यूम मार्ग में रुकावट | पिकअप विफलता या घटक गिरना |
| यांत्रिक विकृति | गलत घटक स्थिति |
| गलत नोजल चयन | ख़राब पिकअप या पहचान |
| अनुचित स्थापना | अस्थिर संचालन |
| सतही क्षति | वैक्यूम रिसाव |
| बार-बार टक्कर | प्लेसमेंट निरंतरता का नुकसान |
एक नोजल असंगत पिकअप प्रदर्शन उत्पन्न करते हुए भी दृष्टिगत रूप से स्वीकार्य दिखाई दे सकता है। यह विशेष रूप से आम है जब वैक्यूम छेद आंशिक रूप से अवरुद्ध हो जाता है या संपर्क सतह असमान रूप से खराब हो जाती है।
Y0F कॉन्फ़िगरेशन एक आयताकार पिकअप प्रोफ़ाइल का उपयोग करता है। यह ज्यामिति तब उपयोगी होती है जब उपलब्ध घटक संपर्क सतह एक सामान्य गोलाकार नोजल के लिए आवश्यक सतह से अधिक लंबी और संकीर्ण होती है।
एक उपयुक्त आयताकार नोजल मदद कर सकता है:
सही चयन हमेशा वास्तविक नोजल भाग संख्या, घटक पैकेज, प्लेसमेंट-हेड कॉन्फ़िगरेशन और उत्पादन कार्यक्रम पर आधारित होना चाहिए।
जब कोई मौजूदा नोजल खराब हो जाता है या बार-बार पिकअप अस्थिरता दिखाता है, तो इसे सही ढंग से पहचाने गए मॉडल के साथ बदलने से स्थिर घटक हैंडलिंग को बहाल किया जा सकता है।
इस विनिर्देश का उपयोग करने वाले अनुप्रयोगों के लिए, प्रतिस्थापन संदर्भ है:
| वस्तु | विनिर्देश |
|---|---|
| भाग संख्या | 2AGKNY010300 |
| नोजल कोड | Y0F |
| नाम मात्र का आकार | 5.9 x 1.3 मिमी |
| आकार | आयताकार |
| प्रमुख आवेदन | H04S |
| समारोह | वैक्यूम पिकअप और प्लेसमेंट |
1. मूल भाग संख्या की जाँच करें।
पुष्टि करें कि मौजूदा नोजल या मशीन स्पेयर-पार्ट रिकॉर्ड निर्दिष्ट करता है2AGKNY010300.
2. नोजल कोड की पुष्टि करें।
सत्यापित करें कि आवश्यक कॉन्फ़िगरेशन हैY0F.
3. नोजल के आयामों की जांच करें।
नाममात्र पिकअप विनिर्देश की पुष्टि करें5.9 x 1.3 मिमी.
4. प्लेसमेंट हेड को सत्यापित करें.
जांचें कि नोजल संबंधित H04S कॉन्फ़िगरेशन के लिए है।
5. पुराने नोजल का निरीक्षण करें।
संदूषण, विकृति, घिसाव, खरोंच या अवरुद्ध वैक्यूम मार्ग की जाँच करें।
6. प्रतिस्थापन के बाद परीक्षण.
मशीन को निरंतर उत्पादन पर लौटाने से पहले स्थिर पिकअप, पहचान, स्थानांतरण और प्लेसमेंट की पुष्टि करें।
सही नोजल विनिर्देशन का उपयोग अनावश्यक समस्या निवारण को कम कर सकता है और असंबंधित मशीन घटकों के प्रतिस्थापन को रोक सकता है।
| पैरामीटर | विवरण |
|---|---|
| उत्पाद का प्रकार | श्रीमती प्लेसमेंट नोजल |
| ब्रांड संदर्भ | फ़ूजी |
| भाग संख्या | 2AGKNY010300 |
| नोजल कोड | Y0F |
| नाममात्र टिप आकार | 5.9 x 1.3 मिमी |
| टिप आकार | आयताकार |
| लागू शीर्ष | H04S |
| उठाव विधि | वैक्यूम सक्शन |
| मुख्य समारोह | घटक पिकअप और प्लेसमेंट |
| उपकरण श्रेणी | श्रीमती पिक-एंड-प्लेस मशीन |
| आवेदन | पीसीबी असेंबली |
| स्थापना क्षेत्र | प्लेसमेंट प्रमुख |
| उत्पाद की स्थिति | नया |
| आपूर्ति प्रकार | रिप्लेसमेंट स्पेयर पार्ट |
| निरीक्षण | उपस्थिति और फ़िट जाँच |
| आदेश देने का संदर्भ | भाग संख्या + आकार + नोजल कोड |
| समारोह | विवरण |
|---|---|
| उठाना | फीडर या आपूर्ति स्थिति से घटकों को उठाना |
| होल्डिंग | मशीन संचालन के दौरान घटक को बनाए रखना |
| स्थानांतरण | स्थिर उच्च गति परिवहन का समर्थन करता है |
| मान्यता | पूर्वानुमानित घटक अभिविन्यास बनाए रखने में मदद करता है |
| प्लेसमेंट | प्रोग्राम किए गए पीसीबी स्थान पर घटक जारी करता है |
| दुहराव | निरंतर एसएमटी उत्पादन चक्रों के लिए उपयुक्त |
फ़ूजी 2AGKNY010300 आयताकार नोजलसंबंधित प्लेसमेंट-हेड कॉन्फ़िगरेशन का उपयोग करके एसएमटी उत्पादन वातावरण के लिए अभिप्रेत है।
विशिष्ट अनुप्रयोगों में शामिल हैं:
सामान्य मशीन संचालन के दौरान, नोजल बार-बार इलेक्ट्रॉनिक घटकों को चुनता है और रखता है। स्थिर नोजल प्रदर्शन उत्पादन दक्षता बनाए रखने में मदद करता है और असफल पिकअप प्रयासों के कारण होने वाली रुकावटों को कम करता है।
रखरखाव विभाग निर्धारित या आपातकालीन प्रतिस्थापन के लिए स्पेयर पार्ट्स के रूप में 2AGKNY010300 नोजल रख सकते हैं।
एक उचित रूप से व्यवस्थित नोजल इन्वेंट्री मशीन के डाउनटाइम को कम कर सकती है क्योंकि तकनीशियन आवश्यक मॉडल को तुरंत पहचान और स्थापित कर सकते हैं।
आसान गोदाम प्रबंधन के लिए, नोजल स्टॉक को इसका उपयोग करके लेबल किया जा सकता है:
फ़ूजी + 2AGKNY010300 + Y0F + 5.9 x 1.3 मिमी + H04S
यह पहचान विधि समान आयताकार नोजल मॉडल के मिश्रण से बचने में मदद करती है।
नोजल एसएमटी मशीन के प्लेसमेंट हेड, वैक्यूम सिस्टम, मोशन सिस्टम, फीडर सिस्टम, विजन सिस्टम और कंट्रोल सॉफ्टवेयर के साथ मिलकर काम करता है।
प्लेसमेंट हेड नोजल को प्रोग्राम किए गए पिकअप स्थिति की ओर ले जाता है।
आयताकार नोजल टिप निर्दिष्ट घटक सतह तक पहुंचती है।
सही नोजल आयाम संपर्क क्षेत्र को प्रयोग करने योग्य घटक पिकअप क्षेत्र के भीतर रखने में मदद करते हैं।
मशीन नोजल मार्ग के माध्यम से वैक्यूम उत्पन्न करती है।
दबाव का अंतर घटक को नोजल टिप के विरुद्ध रखता है।
प्लेसमेंट हेड घटक को उठाता है और पीसीबी की ओर ले जाता है।
स्थिर वैक्यूम त्वरण के दौरान फिसलने, घूमने या घटक गिरने को कम करने में मदद करता है।
मशीन दृष्टि प्रणाली के माध्यम से घटक की स्थिति और अभिविन्यास की जांच करती है।
स्थिर नोजल होल्डिंग से पहचान की स्थिरता में सुधार हो सकता है।
हेड प्रोग्राम किए गए पीसीबी समन्वय की ओर बढ़ता है और घटक को नीचे कर देता है।
घटक के चक्र पूरा करने के बाद प्लेसमेंट स्थिति तक पहुंचने के बाद वैक्यूम जारी किया जाता है।
| साइकिल चरण | नोजल फ़ंक्शन |
|---|---|
| दृष्टिकोण | घटक की ओर बढ़ता है |
| संपर्क | पिकअप इंटरफ़ेस बनाता है |
| वैक्यूम | घटक धारण करता है |
| उठाना | फीडर से घटक हटाता है |
| स्थानांतरण | घटक स्थिति बनाए रखता है |
| मान्यता | दृष्टि निरीक्षण का समर्थन करता है |
| प्लेसमेंट | पीसीबी पर घटक की स्थिति |
| मुक्त करना | नोजल को घटक से अलग करता है |
सही नोजल चयन महत्वपूर्ण है क्योंकि समान दिखने वाले नोजल के अलग-अलग आयाम या अनुप्रयोग हो सकते हैं।
इस उत्पाद के लिए:
2AGKNY010300
जब भी उपलब्ध हो सटीक भाग संख्या प्राथमिक संदर्भ होनी चाहिए।
इस मॉडल की पहचान इस प्रकार की गई है:
Y0F
केवल इसलिए दूसरे नोजल का चयन न करें क्योंकि उसका बाहरी आकार समान है।
नाममात्र आयताकार विशिष्टता है:
5.9 x 1.3 मिमी
पिकअप सतह को संभाले जा रहे इलेक्ट्रॉनिक घटक के अनुरूप होना चाहिए।
सत्यापित करें कि मशीन संबंधित का उपयोग करती हैH04S प्लेसमेंट हेड.
नोजल चयन पर विचार करना चाहिए:
| चयन कारक | महत्त्व |
|---|---|
| घटक की लंबाई | उपयुक्त नोजल लंबाई निर्धारित करता है |
| घटक की चौड़ाई | उपयुक्त संपर्क चौड़ाई निर्धारित करता है |
| पिकअप सतह | पर्याप्त वैक्यूम संपर्क प्रदान करना चाहिए |
| घटक वजन | प्रभावों को धारण करने की शक्ति की आवश्यकता होती है |
| पैकेज ज्यामिति | नोजल आकार चयन को प्रभावित करता है |
| ग्रैविटी केंद्र | पिकअप स्थिरता को प्रभावित करता है |
| प्लेसमेंट की गति | विश्वसनीय घटक होल्डिंग की आवश्यकता है |
| मशीन प्रोग्राम | वास्तविक स्थापित नोजल से मेल खाना चाहिए |
किसी मौजूदा हिस्से को बदलते समय, पुराने नोजल की तुलना करना अक्सर सबसे सुरक्षित तरीका होता है।
जाँच करना:
यदि कोई जानकारी अनिश्चित है, तो ऑर्डर करने से पहले पुराने नोजल की स्पष्ट तस्वीरें प्रदान करें।
नियमित नोजल रखरखाव स्थिर उत्पादन बनाए रखने में मदद करता है।
2AGKNY010300 Y0F नोजल का उपयोग एसएमटी उत्पादन में वैक्यूम पिकअप और इलेक्ट्रॉनिक घटकों के प्लेसमेंट के लिए किया जाता है। यह स्थानांतरण के दौरान घटकों को रखता है और उन्हें प्रोग्राम किए गए पीसीबी स्थिति में जारी करता है।
नाममात्र आयताकार टिप विशिष्टता है5.9 x 1.3 मिमी. ऑर्डर देने से पहले सटीक भाग संख्या, नोजल कोड, हेड कॉन्फ़िगरेशन और मौजूदा नोजल की भी जांच की जानी चाहिए।
हाँ। 2AGKNY010300 Y0F कॉन्फ़िगरेशन का उपयोग संबंधित H04S हेड अनुप्रयोगों के लिए किया जाता है। प्रतिस्थापन से पहले खरीदारों को अभी भी अपने मशीन कॉन्फ़िगरेशन और मौजूदा नोजल को सत्यापित करना चाहिए।
संभावित कारणों में टिप संदूषण, आंशिक वैक्यूम रुकावट, घिसी हुई पिकअप सतहें, यांत्रिक क्षति, गलत नोजल चयन या खराब स्थापना शामिल हैं। अतिरिक्त मशीन घटकों को बदलने से पहले सफाई और निरीक्षण किया जाना चाहिए।
कृपया पहचान सहायता की आवश्यकता होने पर भाग संख्या, नोजल कोड, आकार, प्लेसमेंट-हेड प्रकार, यदि उपलब्ध हो तो मशीन मॉडल, आवश्यक मात्रा और मौजूदा नोजल की स्पष्ट तस्वीरें प्रदान करें।
ढूंढ रहे हैंफ़ूजी 2AGKNY010300 Y0F 5.9 x 1.3 मिमी आयताकार एसएमटी नोजलया एसएमटी प्लेसमेंट उपकरण के लिए अन्य प्रतिस्थापन नोजल?
कृपया त्वरित उद्धरण के लिए निम्नलिखित जानकारी प्रदान करें:
हम एसएमटी नोजल, फीडर, मोटर, सेंसर, बेल्ट, फिल्टर, सर्किट बोर्ड, वैक्यूम घटकों और अन्य प्लेसमेंट-मशीन स्पेयर पार्ट्स के लिए पूछताछ का भी समर्थन कर सकते हैं।
मूल्य निर्धारण, उपलब्धता और शिपमेंट की जानकारी के लिए हमें अपना आवश्यक पार्ट नंबर और मात्रा भेजें।
