Baldor EB0462A01 REV G 193409 DEK प्रिंटर के लिए NextMove ES नियंत्रक

बाल्डोर EB0462A01 REV G 193409 DEK प्रिंटर के लिए NextMove ES कंट्रोलर

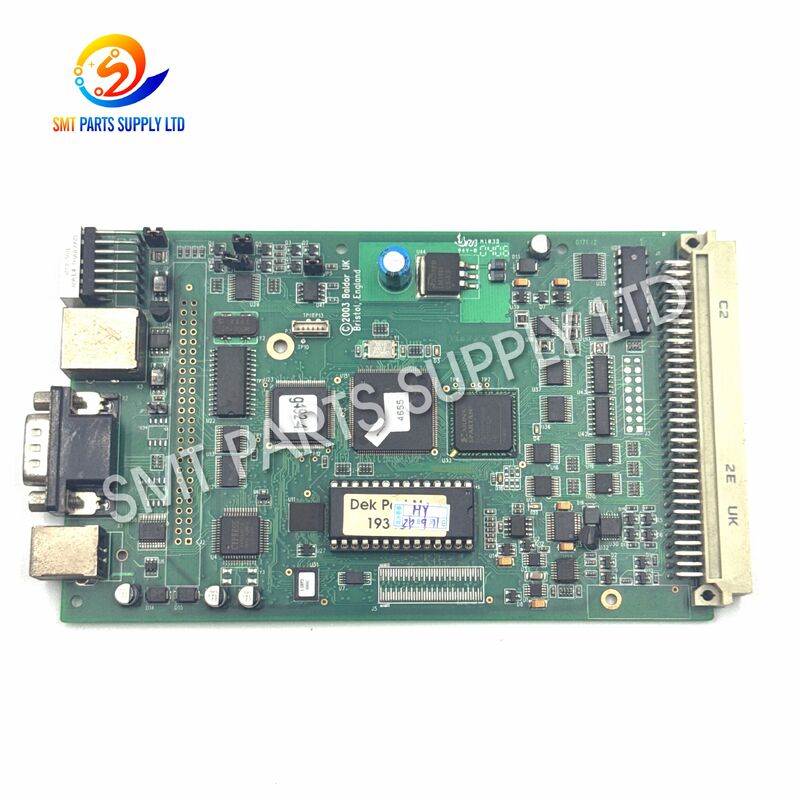

बाल्डोर EB0462A01 REV G, DEK पार्ट नंबर 193409, एक NextMove ES मल्टी-एक्सिस मोशन कंट्रोलर बोर्ड है जिसे संगत DEK स्टेंसिल प्रिंटर कंट्रोल सिस्टम के लिए डिज़ाइन किया गया है। कंट्रोलर सर्वो और स्टेपर एक्सल के लिए समन्वित गति प्रबंधन प्रदान करता है, जिससे प्रिंटर कंट्रोल सिस्टम सटीक पोजिशनिंग, सिंक्रनाइज़्ड मूवमेंट और स्वचालित मशीन अनुक्रमों को निष्पादित कर सकता है।

अंतर्निहित NextMove ES NES002-501 आर्किटेक्चर छह गति एक्सल का समर्थन करता है, जिसमें दो सर्वो एक्सल और चार स्टेपर एक्सल शामिल हैं। यह कॉन्फ़िगरेशन, डायग्नोस्टिक्स और मशीन कंट्रोल वातावरण के साथ संचार के लिए USB और सीरियल संचार क्षमता भी प्रदान करता है।

DEK उपकरण में, पार्ट नंबर 193409 को NextMove ES कंट्रोलर PCB के रूप में पहचाना जाता है। यह विशेष रूप से इस कंट्रोलर आर्किटेक्चर का उपयोग करने वाले DEK प्रिंटिंग उपकरण की मरम्मत या बहाली के लिए प्रासंगिक है।

प्रतिस्थापन अनुप्रयोगों के लिए, ग्राहकों को स्थापना से पहले DEK पार्ट नंबर, बाल्डोर बोर्ड पहचान, हार्डवेयर संशोधन, कनेक्टर और मौजूदा सिस्टम कॉन्फ़िगरेशन की पुष्टि करनी चाहिए।

कारण

एक DEK स्टेंसिल प्रिंटर प्रिंटिंग प्रक्रिया के दौरान यांत्रिक असेंबली को सटीक रूप से स्थित करने के लिए समन्वित गति नियंत्रण पर निर्भर करता है। जब गति नियंत्रक में कोई खराबी आती है, तो कई मशीन समस्याएं दिखाई दे सकती हैं।

इलेक्ट्रॉनिक कंट्रोलर बोर्ड औद्योगिक उपकरणों के भीतर लगातार काम करते हैं और ऑपरेटिंग तापमान, कंपन, विद्युत गड़बड़ी, कनेक्टर ऑक्सीकरण, या घटक उम्र बढ़ने से दीर्घकालिक तनाव का अनुभव कर सकते हैं।

कंट्रोलर को बदलने से पहले, तकनीशियनों को मशीन पावर सप्लाई, इंटरफ़ेस बोर्ड, केबल, कनेक्टर, सर्वो ड्राइव, स्टेपर ड्राइव, मोटर, एनकोडर, सेंसर और सॉफ्टवेयर कॉन्फ़िगरेशन का भी निरीक्षण करना चाहिए।

समाधान

एक दोषपूर्ण DEK 193409 कंट्रोलर को सही मिलान वाले NextMove ES बोर्ड से बदलने से प्रिंटर के मूल गति-नियंत्रण आर्किटेक्चर को बहाल करने में मदद मिल सकती है।

बाल्डोर NextMove ES प्लेटफ़ॉर्म को एक कंट्रोलर से कई गति एक्सल को समन्वयित करने के लिए डिज़ाइन किया गया है। यह मशीन कमांड को संसाधित करता है, सर्वो या स्टेपर गति सिग्नल उत्पन्न करता है, फीडबैक जानकारी प्राप्त करता है, और मशीन नियंत्रण प्रणाली के अन्य भागों के साथ संचार करता है।

विश्वसनीय प्रतिस्थापन के लिए, ऑर्डर करने से पहले निम्नलिखित जानकारी सत्यापित करें:

एक कंट्रोलर बोर्ड को केवल भौतिक उपस्थिति से नहीं चुना जाना चाहिए। समान PCB लेआउट का उपयोग करने वाली मशीनों में अलग फर्मवेयर, संशोधन, इंटरफ़ेस या कॉन्फ़िगरेशन आवश्यकताएं हो सकती हैं।

मूल बोर्ड लेबल और मशीन जानकारी की स्पष्ट तस्वीरें प्रदान करने से प्रतिस्थापन सटीकता में काफी सुधार हो सकता है।

विनिर्देश

संदर्भ NextMove ES इलेक्ट्रिकल जानकारी

NES002-501 प्लेटफ़ॉर्म के लिए, कंट्रोलर आर्किटेक्चर निम्नलिखित संदर्भ पावर आवश्यकताओं का उपयोग करता है:

ये मान NextMove ES कंट्रोलर प्लेटफ़ॉर्म का वर्णन करते हैं और इन्हें DEK मशीन वायरिंग या मूल पावर आर्किटेक्चर को बायपास करने के निर्देशों के रूप में नहीं माना जाना चाहिए।

हमेशा मूल DEK इलेक्ट्रिकल सिस्टम और कनेक्टर व्यवस्था के माध्यम से बोर्ड स्थापित करें।

कंट्रोलर आर्किटेक्चर

NextMove ES कंट्रोलर कई मशीन गति कार्यों के बीच केंद्रीकृत समन्वय प्रदान करता है।

इसलिए बोर्ड एक साधारण पावर सप्लाई, रिले बोर्ड, या अलग मोटर ड्राइवर से मौलिक रूप से भिन्न भूमिका निभाता है।

अनुप्रयोग

बाल्डोर EB0462A01 REV G 193409 NextMove ES कंट्रोलर संगत DEK स्टेंसिल प्रिंटिंग उपकरण के भीतर उपयोग किया जाता है जिसके लिए इस कंट्रोलर आर्किटेक्चर की आवश्यकता होती है।

विशिष्ट अनुप्रयोगों में शामिल हैं:

DEK होराइजन-सीरीज़ स्पेयर दस्तावेज़ीकरण में पार्ट नंबर 193409 को NextMove ES कंट्रोलर PCB के रूप में शामिल किया गया है। हालांकि, मशीन कॉन्फ़िगरेशन मॉडल, उत्पादन वर्ष, हार्डवेयर संस्करण और पिछले उपकरण संशोधन के अनुसार भिन्न हो सकती है।

इस कारण से, संगतता की पुष्टि केवल प्रिंटर परिवार के नाम के बजाय मूल मशीन पार्ट नंबर का उपयोग करके की जानी चाहिए।

यह कैसे काम करता है

NextMove ES बोर्ड एक केंद्रीय गति नियंत्रक के रूप में कार्य करता है।

जब DEK प्रिंटर एक यांत्रिक ऑपरेशन निष्पादित करता है, तो मशीन कंट्रोल सिस्टम गति नियंत्रक को निर्देश भेजता है। कंट्रोलर आवश्यक स्थिति, गति, दिशा और अनुक्रम जानकारी को संसाधित करता है और जुड़े गति प्रणाली के लिए उपयुक्त कमांड उत्पन्न करता है।

एक सरलीकृत ऑपरेटिंग अनुक्रम है:

1. मशीन कमांड

प्रिंटर कंट्रोल सिस्टम एक विशिष्ट आंदोलन का अनुरोध करता है।

2. मोशन कैलकुलेशन

कंट्रोलर मशीन प्रोग्राम के अनुसार आवश्यक एक्सल कमांड की गणना करता है।

3. एक्सल आउटपुट

मोशन सिग्नल उपयुक्त सर्वो या स्टेपर कंट्रोल सिस्टम को प्रेषित किए जाते हैं।

4. मैकेनिकल मूवमेंट

संबंधित मोटर और यांत्रिक असेंबली अनुरोधित कमांड के अनुसार चलती है।

5. फीडबैक और स्थिति

स्थिति, सेंसर, एनकोडर और मशीन स्थिति की जानकारी जहां लागू हो, कंट्रोलर को वापस कर दी जाती है।

6. सीक्वेंस कोऑर्डिनेशन

कंट्रोलर समग्र प्रिंटिंग प्रक्रिया के साथ बाद के मूवमेंट्स का समन्वय करता है।

यह मल्टी-एक्सिस आर्किटेक्चर कई यांत्रिक कार्यों को प्रोग्राम्ड मशीन अनुक्रम के भीतर संचालित करने की अनुमति देता है।

सही संशोधन क्यों मायने रखता है

औद्योगिक नियंत्रण बोर्ड कई वर्षों तक सेवा में रह सकते हैं, और समान दिखने वाले बोर्ड हमेशा विद्युत या कार्यात्मक रूप से समान नहीं होते हैं।

इसलिए निम्नलिखित पहचानकर्ताओं को सावधानीपूर्वक जांचा जाना चाहिए:

EB0462A01
उत्पाद से जुड़े बाल्डोर बोर्ड असेंबली या हार्डवेयर संदर्भ की पहचान करता है।

REV G
लागू बोर्ड पर दिखाए गए हार्डवेयर संशोधन की पहचान करता है।

193409
NextMove ES कंट्रोलर के लिए DEK स्पेयर-पार्ट संदर्भ की पहचान करता है।

NextMove ES
बाल्डोर मोशन-कंट्रोलर उत्पाद परिवार की पहचान करता है।

NES002-501
USB और RS232 संचार से जुड़े संदर्भ NextMove ES कंट्रोलर कॉन्फ़िगरेशन की पहचान करता है।

इन संदर्भों का मिलान करने से गलत कंट्रोलर ऑर्डर करने का जोखिम कम हो जाता है।

प्रतिस्थापन विचार

एक कंट्रोलर-बोर्ड प्रतिस्थापन सावधानी से किया जाना चाहिए क्योंकि PCB प्रिंटर की गति-नियंत्रण प्रणाली का हिस्सा है।

मौजूदा कंट्रोलर को हटाने से पहले:

स्थापना के बाद, DEK सेवा प्रक्रिया के अनुसार मशीन को सिस्टम जांच, एक्सल सत्यापन, होमिंग, कैलिब्रेशन, या कंट्रोलर कॉन्फ़िगरेशन की आवश्यकता हो सकती है।

कैसे चुनें

सही कंट्रोलर का चयन करने के लिए उत्पाद नाम खोजने से अधिक की आवश्यकता होती है।

1. DEK पार्ट नंबर जांचें

इस उत्पाद के लिए सबसे महत्वपूर्ण संदर्भ है:

193409

यदि मूल DEK स्पेयर-पार्ट नंबर अलग है, तो खरीद से पहले इंटरचेंजबिलिटी सत्यापित करें।

2. बाल्डोर पहचान जांचें

मूल PCB की तुलना करें:

EB0462A01

PCB लेबल और घटक लेआउट की तुलना प्रतिस्थापन से की जानी चाहिए।

3. संशोधन जांचें

यदि मूल कंट्रोलर पर निशान लगा है:

REV G

आपूर्तिकर्ता को सूचित करें कि REV G मिलान पसंदीदा या आवश्यक है।

4. कंट्रोलर परिवार जांचें

पुष्टि करें कि मूल नियंत्रण प्रणाली उपयोग करती है:

NextMove ES

अन्य बाल्डोर NextMove कंट्रोलर पीढ़ियों के साथ NextMove ES को भ्रमित न करें।

5. संदर्भ मॉडल जांचें

जहां दिखाई दे या प्रलेखित हो, पुष्टि करें:

NES002-501

6. प्रिंटर जानकारी जांचें

जब भी उपलब्ध हो DEK प्रिंटर मॉडल और सीरियल जानकारी प्रदान करें।

7. बोर्ड की तस्वीर भेजें

पुराने औद्योगिक उपकरणों के लिए, मौजूदा बोर्ड की एक स्पष्ट तस्वीर प्रतिस्थापन की पुष्टि करने के सबसे प्रभावी तरीकों में से एक है।

अनुशंसित तस्वीरों में शामिल हैं:

• PCB का पूर्ण सामने का दृश्य
• बाल्डोर उत्पाद लेबल
• DEK पार्ट-नंबर लेबल
• संशोधन अंकन
• कनेक्टर क्षेत्र
• मशीन नेमप्लेट

चयन चेकलिस्ट

अक्सर पूछे जाने वाले प्रश्न

Q1. बाल्डोर EB0462A01 REV G 193409 का उपयोग किस लिए किया जाता है?

बाल्डोर EB0462A01 REV G DEK पार्ट नंबर 193409 के साथ एक NextMove ES मल्टी-एक्सिस मोशन कंट्रोलर PCB है जिसका उपयोग संगत DEK स्टेंसिल प्रिंटर कंट्रोल सिस्टम में किया जाता है। यह सर्वो और स्टेपर गति का समन्वय करता है और मशीन कंट्रोल आर्किटेक्चर के साथ इंटरफ़ेस करता है।

Q2. क्या DEK 193409 NextMove ES कंट्रोलर के समान है?

हाँ। DEK स्पेयर-पार्ट्स दस्तावेज़ीकरण 193409 को कंट्रोलर PCB नेक्स्ट मूव ES के रूप में पहचानता है। कंट्रोलर बाल्डोर NextMove ES मोशन-कंट्रोल प्लेटफ़ॉर्म से जुड़ा है।

Q3. इस कंट्रोलर के लिए संदर्भ बाल्डोर मॉडल क्या है?

संबंधित NextMove ES संदर्भ कॉन्फ़िगरेशन NES002-501 है। यह कंट्रोलर आर्किटेक्चर छह एक्सल का समर्थन करता है, जिसमें दो सर्वो एक्सल और चार स्टेपर एक्सल शामिल हैं, जिसमें USB और RS232 संचार होता है।

Q4. क्या इस कंट्रोलर को हर DEK प्रिंटर में स्थापित किया जा सकता है?

नहीं। संगतता DEK प्रिंटर कॉन्फ़िगरेशन, मूल पार्ट नंबर, कंट्रोलर संशोधन, इंटरफ़ेस हार्डवेयर, वायरिंग और सॉफ्टवेयर सेटअप पर निर्भर करती है। ऑर्डर करने से पहले पुष्टि करें कि मूल मशीन DEK 193409 या आधिकारिक तौर पर संगत प्रतिस्थापन का उपयोग करती है।

Q5. कोटेशन का अनुरोध करने से पहले मुझे क्या जानकारी प्रदान करनी चाहिए?

कृपया DEK पार्ट नंबर 193409, बाल्डोर नंबर EB0462A01, बोर्ड संशोधन, DEK प्रिंटर मॉडल, आवश्यक मात्रा, और मूल कंट्रोलर की स्पष्ट तस्वीरें प्रदान करें। यह जानकारी शिपमेंट से पहले संगतता की पुष्टि करने में मदद करती है।

हमसे संपर्क करें

क्या आपको अपने DEK प्रिंटर के लिए एक प्रतिस्थापन बाल्डोर EB0462A01 REV G 193409 NextMove ES कंट्रोलर की आवश्यकता है?

हमें अपनी आवश्यक मात्रा, DEK प्रिंटर मॉडल, मूल कंट्रोलर पार्ट नंबर, संशोधन अंकन और बोर्ड तस्वीरें भेजें। हम सही कॉन्फ़िगरेशन की पुष्टि करने और आपकी रखरखाव या स्पेयर-पार्ट्स आवश्यकता के लिए एक कोटेशन तैयार करने में मदद कर सकते हैं।

कीमत, उपलब्धता, स्थिति विकल्प और तकनीकी मिलान जानकारी के लिए आज ही हमसे संपर्क करें।
