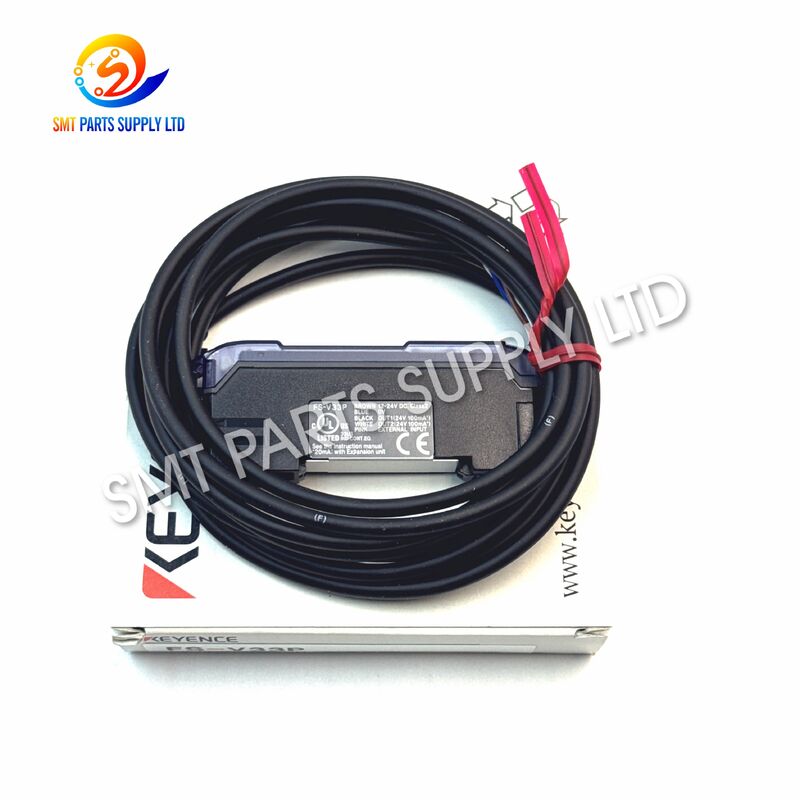

FUJI NXT II ट्रैक के लिए KEYENCE FS-V33P A10397 PNP फाइबर एम्पलीफायर

FUJI NXT II ट्रैक के लिए KEYENCE FS-V33P A10397 PNP फाइबर एम्पलीफायर

FUJI NXT II ट्रैक के लिए KEYENCE FS-V33P A10397 PNP फाइबर एम्पलीफायरएक कॉम्पैक्ट डिजिटल फाइबर ऑप्टिक एम्पलीफायर है जिसे स्वचालित एसएमटी उपकरणों में सटीक ऑप्टिकल सिग्नल प्रोसेसिंग के लिए डिज़ाइन किया गया है। A10397 को आमतौर पर FUJI NXT II ट्रैक एम्पलीफायर के रूप में सूचीबद्ध किया गया है, जबकि FS-V33P KEYENCE FS-V30 श्रृंखला केबल-प्रकार PNP मुख्य एम्पलीफायर की पहचान करता है।

FS-V33P प्रदान करता हैदो पीएनपी नियंत्रण आउटपुट और एक बाहरी इनपुट, यह संगत फाइबर सेंसर हेड से सिग्नल संसाधित करने और मशीन नियंत्रण प्रणाली को स्थिर स्विचिंग सिग्नल भेजने की अनुमति देता है। यह कई प्रतिक्रिया मोड, लाइट-ऑन या डार्क-ऑन चयन, टाइमर फ़ंक्शन, दोहरी डिजिटल मॉनिटरिंग और स्वचालित संवेदनशीलता ट्रैकिंग का समर्थन करता है। ये विशेषताएं इसे संगत फ़ूजी एनएक्सटी II कॉन्फ़िगरेशन में पीसीबी उपस्थिति का पता लगाने, कन्वेयर ट्रांसफर पुष्टिकरण और अन्य ट्रैक-संबंधित सेंसिंग कार्यों के लिए उपयुक्त बनाती हैं।

इसका संकीर्ण शरीर कॉम्पैक्ट विद्युत क्षेत्रों में स्थापना की अनुमति देता है, जबकि डिजिटल डिस्प्ले रखरखाव तकनीशियनों को आसान समायोजन और समस्या निवारण के लिए वर्तमान सिग्नल मूल्यों और प्रीसेट थ्रेसहोल्ड का स्पष्ट दृश्य देता है।

KEYENCE FS-V33P को दो नियंत्रण आउटपुट और एक बाहरी इनपुट के साथ एक केबल-प्रकार PNP मुख्य इकाई के रूप में पहचानता है।

विश्वसनीय पीसीबी परिवहन सटीक सेंसर फीडबैक पर निर्भर करता है। जब ट्रैक सेंसिंग सिस्टम अस्थिर हो जाता है, तो फ़ूजी एनएक्सटी II में रुक-रुक कर बोर्ड डिटेक्शन, ट्रांसफर अलार्म, विलंबित कन्वेयर मूवमेंट या अप्रत्याशित उत्पादन रुकने का अनुभव हो सकता है।

कई स्थितियाँ इन समस्याओं को जन्म दे सकती हैं।

फाइबर सेंसिंग हेड के आसपास धूल, फ्लक्स अवशेष, तेल, या उत्पादन मलबे ऑप्टिकल तीव्रता को कम कर सकते हैं और अस्थिर पहचान मूल्य बना सकते हैं।

यदि स्विचिंग थ्रेशोल्ड सामान्य प्राप्त-प्रकाश मान के बहुत करीब स्थित है, तो बोर्ड की सतह, कंपन, या सेंसर संरेखण में छोटे परिवर्तन रुक-रुक कर आउटपुट का कारण बन सकते हैं।

मैकेनिकल सर्विसिंग, कन्वेयर समायोजन, कंपन, या आकस्मिक प्रभाव फाइबर हेड को उसकी सही सेंसिंग स्थिति से दूर ले जा सकता है।

फ़ाइबर केबल का अत्यधिक झुकना, कुचलना, संदूषण, या पुराना होना संचारित या प्राप्त प्रकाश को कम कर सकता है।

ढीली वायरिंग, अस्थिर डीसी आपूर्ति, खराब टर्मिनल, या गलत पीएनपी सर्किट कनेक्शन एम्पलीफायर विफलता के समान लक्षण पैदा कर सकते हैं।

लंबे समय तक औद्योगिक संचालन के बाद, एम्पलीफायर में डिस्प्ले, आउटपुट, बटन या आंतरिक इलेक्ट्रॉनिक समस्याएं विकसित हो सकती हैं जो स्थिर संवेदन को रोकती हैं।

जब ट्रैक डिटेक्शन अस्थिर हो जाता है, तो एफएस-वी33पी को बिना निरीक्षण के बदलने के बजाय एक पूर्ण सेंसर सिस्टम के हिस्से के रूप में जांचा जाना चाहिए।

सत्यापित करें कि स्थापित एम्पलीफायर चिह्नित है:

एफएस-V33P

और संबंधित फ़ूजी संदर्भ की पुष्टि करें:

ए10397

यह महत्वपूर्ण है क्योंकि दिखने में समान FS-V30 मॉडल विभिन्न आउटपुट प्रकार या यूनिट कॉन्फ़िगरेशन का उपयोग कर सकते हैं।

जाँच करना:

• फाइबर स्थापना
• ऑप्टिकल संरेखण
• सतह की सफ़ाई को महसूस करना
• केबल का झुकना
• यांत्रिक क्षति
• स्थापित करने की स्थिति

डुअल डिजिटल डिस्प्ले प्रीसेट वैल्यू और करंट सेंसिंग वैल्यू को एक साथ दिखाता है, जिससे सिग्नल मार्जिन का मूल्यांकन करना आसान हो जाता है।

विश्वसनीय स्विचिंग के लिए लक्ष्य-वर्तमान और लक्ष्य-अनुपस्थित मानों के बीच स्पष्ट अंतर वांछनीय है।

FS-V33P का उपयोग करता हैपीएनपी ओपन-कलेक्टर आउटपुट. प्रतिस्थापन से पहले पुष्टि करें कि मशीन इनपुट सर्किट पीएनपी लॉजिक के लिए डिज़ाइन किया गया है।

FS-V30 श्रृंखला संचालित होती है12 से 24 वीडीसी प्लस या माइनस 10 प्रतिशत.

यदि एम्पलीफायर के खराब होने की पुष्टि हो जाए तो उसे उसी से बदल दिया जाएगाएफएस-वी33पी ए10397कॉन्फ़िगरेशन पीएनपी/एनपीएन तर्क, केबल शैली, मुख्य-इकाई डिज़ाइन, या आउटपुट मात्रा से जुड़ी संगतता समस्याओं से बचने में मदद करता है।

ये विद्युत और आयामी विशिष्टताएँ FS-V33P और FS-V30 परिवार के लिए KEYENCE द्वारा सूचीबद्ध हैं।

चयन योग्य प्रतिक्रिया रेंज एम्पलीफायर को एप्लिकेशन के अनुसार तेजी से पता लगाने और सेंसिंग स्थिरता को संतुलित करने की अनुमति देती है।

एफएस-वी30 परिवार में कई निकट से संबंधित मॉडल शामिल हैं, इसलिए केवल उपस्थिति के आधार पर चयन करने के बजाय हमेशा पूर्ण मॉडल संख्या की जांच की जानी चाहिए।

A10397 FS-V33P को आमतौर पर फ़ूजी NXT II उपकरण के लिए ट्रैक एम्पलीफायर के रूप में विपणन किया जाता है।

स्थापित फाइबर सेंसर और मशीन कॉन्फ़िगरेशन के आधार पर, यह निम्न जैसे कार्यों का समर्थन कर सकता है:

• पीसीबी उपस्थिति का पता लगाना
• पीसीबी आगमन की पुष्टि
• पीसीबी प्रस्थान का पता लगाना
• कन्वेयर स्थानांतरण निगरानी
• रुक-स्थिति संवेदन
• बोर्ड प्रवेश संवेदन
• बोर्ड निकास संवेदन
• ट्रैक अनुक्रम पुष्टिकरण

सटीक सेंसिंग फ़ंक्शन माउंटिंग स्थान और फाइबर हेड कॉन्फ़िगरेशन पर निर्भर करता है।

एम्पलीफायर इलेक्ट्रॉनिक्स विनिर्माण वातावरण के लिए उपयुक्त है जहां सटीक पहचान उपकरण अनुभागों के बीच बोर्ड स्थानांतरण को समन्वयित करने में मदद करती है।

विशिष्ट उपयोगकर्ताओं में शामिल हैं:

• ईएमएस कारखाने
• पीसीबी असेंबली प्लांट
• श्रीमती उत्पादन विभाग
• फ़ूजी उपकरण रखरखाव टीमें
• श्रीमती मशीन सेवा कंपनियाँ
• स्पेयर पार्ट्स वितरक
• स्वचालन रखरखाव विभाग

FS-V33P एक संगत फाइबर ऑप्टिक सेंसर हेड के साथ मिलकर काम करता है।

एम्पलीफायर तरंग दैर्ध्य के साथ एक लाल एलईडी प्रकाश स्रोत का उपयोग करता है640 एनएमऔर कनेक्टेड फाइबर के माध्यम से ऑप्टिकल ऊर्जा भेजता है।

जब कोई पीसीबी या कोई अन्य लक्ष्य संवेदन क्षेत्र में प्रवेश करता है, तो प्राप्त प्रकाश की मात्रा बदल जाती है।

सेंसर व्यवस्था के आधार पर, पता लगाया जा सकता है:

• परावर्तित प्रकाश
• बाधित रोशनी
• संचारित प्रकाश

एम्पलीफायर ऑप्टिकल परिवर्तन को डिजिटल सेंसिंग मान में परिवर्तित करता है और इसकी तुलना पूर्व निर्धारित सीमा से करता है।

जब पता लगाने की स्थिति पूरी हो जाती है, तो एम्पलीफायर अपने पीएनपी आउटपुट को स्विच कर देता है।

ऑपरेटर चुन सकता है:

• पर प्रकाश
• अँधेरा-पर

आवश्यक मशीन तर्क के आधार पर।

फ़ूजी ट्रैक नियंत्रण सर्किट आउटपुट प्राप्त करता है और कन्वेयर या बोर्ड-ट्रांसफर अनुक्रम के हिस्से के रूप में सिग्नल का उपयोग करता है।

FS-V33P एकाधिक चयन योग्य टाइमर फ़ंक्शन प्रदान करता है:

• देरी से
• चालू-विलंब
• एक शॉट
• ऑन-डिले प्लस ऑफ-डिले
• ऑन-डिले प्लस वन-शॉट

टाइमर रेंज से समायोज्य है0.1 एमएस से 9,999 एमएस.

ये सेटिंग्स तकनीशियनों को शॉर्ट डिटेक्शन सिग्नल को स्थिर करने और मशीन टाइमिंग आवश्यकताओं के अनुसार सेंसर व्यवहार को अनुकूलित करने की अनुमति देती हैं।

सही एम्पलीफायर का चयन उपस्थिति के बजाय पूर्ण पहचान पर आधारित होना चाहिए।

पुष्टि करना:

ए10397

यह संदर्भ एसएमटी स्पेयर-पार्ट्स लिस्टिंग में फ़ूजी एनएक्सटी II ट्रैक एम्पलीफायर अनुप्रयोगों से जुड़ा है।

पुष्टि करना:

एफएस-V33P

अंतिम पत्र महत्वपूर्ण है.

एफएस-वी33पी = पीएनपी

एफएस-वी33 = एनपीएन

FS-V33P एक हैमुख्य इकाई.

FS-V34P जैसे विस्तार-इकाई मॉडल को स्वचालित रूप से प्रतिस्थापित न करें।

FS-V33P एक केबल कॉन्फ़िगरेशन का उपयोग करता है।

FS-V33CP M8 कनेक्टर कॉन्फ़िगरेशन का उपयोग करता है और इसे समान प्रतिस्थापन के रूप में नहीं माना जाना चाहिए।

ऑर्डर देने से पहले, प्रदान करें:

स्पष्ट लेबल और इंस्टॉलेशन तस्वीरें प्रदान करने से ऑर्डर संबंधी त्रुटियां कम हो सकती हैं और संगतता जांच में तेजी आ सकती है।

यह एक पीएनपी डिजिटल फाइबर एम्पलीफायर है जो आमतौर पर फ़ूजी एनएक्सटी II ट्रैक सेंसिंग अनुप्रयोगों में उपयोग किया जाता है, जहां यह पीसीबी उपस्थिति, स्थानांतरण और स्थिति का पता लगाने के लिए ऑप्टिकल सेंसर सिग्नल संसाधित करता है।

FS-V33P एक PNP मुख्य एम्पलीफायर है जिसमें दो नियंत्रण आउटपुट और एक बाहरी इनपुट है। संबंधित FS-V33 मॉडल NPN आउटपुट का उपयोग करता है।

एफएस-वी30 श्रृंखला 12 से 24 वीडीसी प्लस या माइनस 10 प्रतिशत तक संचालित होती है, जिससे स्थापना से पहले बिजली-आपूर्ति सत्यापन महत्वपूर्ण हो जाता है।

स्वचालित रूप से नहीं. FS-V33P एक मुख्य इकाई है, जबकि FS-V34P एक विस्तार इकाई है। पहले संपूर्ण मॉडल, वायरिंग, आउटपुट कॉन्फ़िगरेशन और मशीन आवश्यकताओं की जांच की जानी चाहिए।

कृपया A10397, FS-V33P, फ़ूजी मशीन मॉडल, आवश्यक मात्रा, और तेज विनिर्देश पुष्टि के लिए एम्पलीफायर लेबल और स्थापना स्थिति की स्पष्ट तस्वीरें प्रदान करें।
