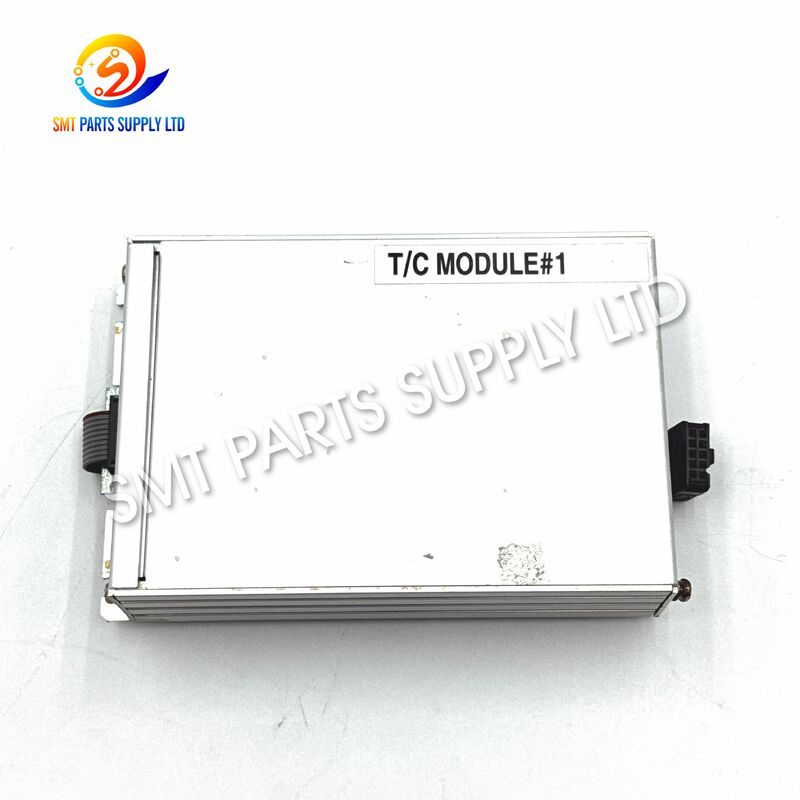

रीफ्लो ओवन के लिए हेलर K1404262 टीसी तापमान नियंत्रण मॉड्यूल

हेलर K1404262 टीसी तापमान नियंत्रण मॉड्यूलएक इलेक्ट्रॉनिक नियंत्रण घटक है जिसका उपयोग संगत एसएमटी रिफ्लो ओवन तापमान-नियंत्रण प्रणालियों में किया जाता है। इसकी प्राथमिक भूमिका ओवन के थर्मोकपल-आधारित सेंसिंग सिस्टम से फीडबैक संसाधित करके सटीक तापमान निगरानी और स्थिर थर्मल विनियमन का समर्थन करना है।

एसएमटी रिफ्लो सोल्डरिंग के दौरान, प्रत्येक हीटिंग ज़ोन को प्रोग्राम किए गए तापमान प्रोफ़ाइल के भीतर काम करना चाहिए। सटीक थर्मल नियंत्रण सीधे प्रीहीटिंग, भिगोने, रिफ्लो, चरम तापमान और शीतलन प्रदर्शन को प्रभावित करता है। जब तापमान-नियंत्रण प्रणाली अस्थिर होती है, तो ओवन असामान्य क्षेत्र रीडिंग, तापमान विचलन, बार-बार अलार्म, या असंगत सोल्डरिंग परिणाम दिखा सकता है।

K1404262 का उपयोग मुख्य रूप से किया जाता हैरखरखाव, मरम्मत, या प्रतिस्थापन स्पेयर पार्टजब स्थापित ओवन समान मॉड्यूल पहचान और नियंत्रण कॉन्फ़िगरेशन का उपयोग करता है। ऑर्डर देने से पहले, खरीदारों को सही मिलान सुनिश्चित करने के लिए मौजूदा भाग संख्या, पीसीबी संशोधन, कनेक्टर्स और मशीन की जानकारी की तुलना करनी चाहिए।

मुख्य उत्पाद जानकारी

कारण

रीफ़्लो ओवन तापमान नियंत्रण समस्याएँ क्यों उत्पन्न होती हैं?

एक रिफ्लो ओवन ऊंचे तापमान के तहत लगातार काम करता है, जिससे इसकी तापमान-नियंत्रण प्रणाली मशीन की विश्वसनीयता का एक महत्वपूर्ण हिस्सा बन जाती है। लंबे समय तक संचालन के बाद, विद्युत घटकों, थर्मोकपल, वायरिंग, कनेक्टर, हीटर और नियंत्रण मॉड्यूल में धीरे-धीरे खराबी आ सकती है।

तापमान-नियंत्रण असामान्यताएं अकेले नियंत्रण मॉड्यूल के बजाय कई कारणों से हो सकती हैं।

एक तकनीशियन को यह निर्णय लेने से पहले पूरे तापमान-नियंत्रण लूप का निरीक्षण करना चाहिए कि K1404262 को प्रतिस्थापन की आवश्यकता है।

विशिष्ट लक्षण

निम्नलिखित में से कोई भी स्थिति दिखाई देने पर तापमान-नियंत्रण प्रणाली का निरीक्षण किया जाना चाहिए:

• ताप-क्षेत्र के तापमान में असामान्य रूप से उतार-चढ़ाव होता है।
• वास्तविक तापमान निर्धारित मान का पालन नहीं करता है.
• एक हीटिंग ज़ोन आवश्यक तापमान तक नहीं पहुंच सकता है।
• तापमान रीडिंग गायब हो जाती है या रुक-रुक कर हो जाती है।
• तापमान अलार्म बार-बार आते हैं।
• थर्मल प्रोफाइल उत्पादन रन के बीच असंगत हो जाते हैं।
• ओवन को स्थिर होने में अत्यधिक समय लगता है।
• एक तापमान चैनल असामान्य मान की रिपोर्ट करता है।
• ओवन के तापमान में अस्थिरता के साथ-साथ उत्पादन की गुणवत्ता में भी बदलाव होता है।
• समस्या निवारण एक दोषपूर्ण तापमान-नियंत्रण मॉड्यूल को इंगित करता है।

ये लक्षण विभिन्न घटकों के कारण हो सकते हैं, इसलिए व्यवस्थित निदान की सिफारिश की जाती है।

समाधान

अनुशंसित समस्या निवारण प्रक्रिया

जब रिफ्लो ओवन तापमान-नियंत्रण समस्या दिखाता है, तो तकनीशियन एक संरचित निरीक्षण प्रक्रिया का पालन कर सकते हैं।

1. मशीन अलार्म की जाँच करें

मशीन अलार्म संदेश की समीक्षा करें और निर्धारित करें कि कौन सा क्षेत्र या तापमान चैनल प्रभावित है।

2. सेटपॉइंट और वास्तविक तापमान की तुलना करें

देखें कि क्या वास्तविक क्षेत्र का तापमान क्रमादेशित मान के अनुरूप है। बड़ा या निरंतर विचलन नियंत्रण लूप के भीतर एक समस्या का संकेत दे सकता है।

3. थर्मोकपल का निरीक्षण करें

टूटे तारों, गलत कनेक्शन, ढीले टर्मिनलों, संदूषण या शारीरिक क्षति के लिए संबंधित थर्मोकपल की जाँच करें।

4. वायरिंग और कनेक्टर्स का निरीक्षण करें

ढीले कनेक्टर या क्षतिग्रस्त सिग्नल केबल रुक-रुक कर तापमान रीडिंग का कारण बन सकते हैं जिसे मॉड्यूल विफलता के लिए गलत माना जा सकता है।

5. हीटिंग सर्किट का निरीक्षण करें

पुष्टि करें कि हीटर, स्विचिंग डिवाइस, बिजली घटक और संबंधित विद्युत सर्किट सही ढंग से काम कर रहे हैं।

6. K1404262 मॉड्यूल का निरीक्षण करें

दृश्यमान क्षति के लिए मॉड्यूल की जाँच करें जैसे:

• जले का निशान।
• क्षतिग्रस्त कनेक्टर.
• संक्षारण.
• ढीले टर्मिनल.
• टूटे हुए घटक.
• ज़्यादा गरम होने के निशान.
• दूषण।

7. आवश्यक पुष्टि होने पर बदलें

यदि मौजूदा K1404262 के ख़राब होने की पुष्टि हो जाती है, तो इसे एक मिलान इकाई से बदलें और मशीन को उत्पादन में वापस लाने से पहले एक परिचालन तापमान परीक्षण करें।

विशेष विवरण

प्रतिस्थापन संस्करण तुलना

विभिन्न रिफ्लो ओवन पीढ़ियां अलग-अलग तापमान-नियंत्रण हार्डवेयर का उपयोग कर सकती हैं। समान उपस्थिति का मतलब हमेशा प्रत्यक्ष विनिमेयता नहीं होता है।

महत्वपूर्ण चयन नोट

नियंत्रण मॉड्यूल को बदलने से पहले, तुलना करें:

• भाग संख्या।
• पीसीबी संशोधन.
• कनेक्टर मात्रा.
• कनेक्टर स्थिति.
• विद्युत इंटरफ़ेस.
• संचार इंटरफेस।
• ओवन मॉडल.
• मौजूदा बोर्ड तस्वीरें.

केवल उपस्थिति के अनुसार ऑर्डर करने की अनुशंसा नहीं की जाती है।

आवेदन

K1404262 तापमान नियंत्रण मॉड्यूल इलेक्ट्रॉनिक्स विनिर्माण में उपयोग किए जाने वाले संगत एसएमटी रिफ्लो ओवन से जुड़े रखरखाव अनुप्रयोगों के लिए उपयुक्त है।

विशिष्ट अनुप्रयोगों में शामिल हैं:

मॉड्यूल को निरंतर एसएमटी उत्पादन लाइनों का संचालन करने वाले कारखानों द्वारा एक महत्वपूर्ण स्पेयर पार्ट के रूप में भी रखा जा सकता है।

यह काम किस प्रकार करता है

तापमान-नियंत्रण प्रक्रिया एक बंद-लूप प्रणाली के रूप में संचालित होती है।

चरण 1: तापमान का पता लगाना

रिफ्लो ओवन में स्थापित थर्मोकपल संबंधित हीटिंग जोन के तापमान का पता लगाते हैं।

चरण 2: सिग्नल ट्रांसमिशन

थर्मोकपल एक तापमान-संबंधित विद्युत संकेत उत्पन्न करता है, जो ओवन नियंत्रण प्रणाली को प्रेषित होता है।

चरण 3: सिग्नल प्रोसेसिंग

तापमान-नियंत्रण प्रणाली फीडबैक सिग्नल को संसाधित करती है और क्षेत्र का वास्तविक तापमान निर्धारित करती है।

चरण 4: सेटपॉइंट तुलना

वास्तविक तापमान की तुलना प्रोग्राम किए गए लक्ष्य तापमान से की जाती है।

चरण 5: ताप समायोजन

नियंत्रण प्रणाली तापमान अंतर के अनुसार संबंधित हीटिंग आउटपुट को समायोजित करती है।

चरण 6: सतत विनियमन

उत्पादन के दौरान स्थिर तापीय स्थिति बनाए रखने के लिए यह प्रक्रिया लगातार दोहराई जाती है।

एक उचित रूप से संचालित नियंत्रण प्रणाली कई पीसीबी उत्पादन चक्रों में दोहराए जाने योग्य थर्मल प्रदर्शन प्रदान करने में मदद करती है।

कैसे चुने

सही मॉड्यूल चयन आवश्यक है क्योंकि रिफ्लो ओवन नियंत्रण प्रणालियाँ उत्पादन वर्ष, उपकरण संस्करण और विद्युत विन्यास के अनुसार भिन्न हो सकती हैं।

1. K1404262 की पुष्टि करें

जांचें कि स्थापित मॉड्यूल स्पष्ट रूप से दिखाता हैK1404262पहचान.

2. पीसीबी संशोधन की जाँच करें

यदि अतिरिक्त संशोधन जानकारी बोर्ड पर मुद्रित है, तो उद्धरण का अनुरोध करते समय इसे प्रदान करें।

3. कनेक्टर लेआउट की तुलना करें

कनेक्टर की मात्रा, प्रकार और स्थिति की जाँच करें। समान पीसीबी में अभी भी भिन्न विद्युत विन्यास हो सकते हैं।

4. ओवन मॉडल प्रदान करें

रिफ़्लो ओवन मॉडल अनुकूलता जाँच के लिए अतिरिक्त जानकारी प्रदान कर सकता है।

5. साफ़ फ़ोटो भेजें

अधिक सटीक पुष्टि के लिए, इनकी स्पष्ट तस्वीरें प्रदान करें:

• पूरा मॉड्यूल.
• उत्पाद लेबल.
• सामने की ओर।
• पीछे की ओर।
• कनेक्टर क्षेत्र.

अनुशंसित आदेश संबंधी जानकारी

पूरी जानकारी प्रदान करने से गलत मॉड्यूल ऑर्डर करने के जोखिम को कम करने में मदद मिलती है।

रखरखाव सिफ़ारिशें

तापमान-नियंत्रण प्रणाली की विश्वसनीयता में सुधार करने के लिए:

• विद्युत कैबिनेट को साफ रखें।
• पर्याप्त कैबिनेट वेंटिलेशन बनाए रखें।
• विद्युत कनेक्टर्स का नियमित रूप से निरीक्षण करें।
• क्षति के लिए थर्मोकपल केबल की जाँच करें।
• बार-बार आने वाले तापमान अलार्म की तुरंत जाँच करें।
• बिजली कनेक्ट होने पर इलेक्ट्रॉनिक मॉड्यूल स्थापित करने से बचें।
• उचित इलेक्ट्रोस्टैटिक-डिस्चार्ज सुरक्षा का उपयोग करें।
• मॉड्यूल प्रतिस्थापन और मरम्मत का इतिहास रिकॉर्ड करें।
• महत्वपूर्ण उपकरणों के लिए महत्वपूर्ण अतिरिक्त मॉड्यूल बनाए रखें।

निवारक रखरखाव अप्रत्याशित उत्पादन रुकावटों को कम कर सकता है और लगातार थर्मल प्रदर्शन बनाए रखने में मदद कर सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: K1404262 टीसी तापमान नियंत्रण मॉड्यूल क्या करता है?

K1404262 का उपयोग संगत रिफ्लो ओवन तापमान-नियंत्रण प्रणालियों में किया जाता है। यह थर्मोकपल फीडबैक के प्रसंस्करण का समर्थन करता है और पीसीबी रिफ्लो सोल्डरिंग के दौरान नियंत्रण प्रणाली को स्थिर हीटिंग-ज़ोन तापमान बनाए रखने में मदद करता है।

Q2: क्या K1404262 का उपयोग प्रत्येक हेलर रिफ्लो ओवन में किया जा सकता है?

आवश्यक रूप से नहीं। विभिन्न ओवन पीढ़ी और कॉन्फ़िगरेशन विभिन्न तापमान-नियंत्रण मॉड्यूल का उपयोग कर सकते हैं। ऑर्डर देने से पहले हमेशा मौजूदा पार्ट नंबर, पीसीबी संशोधन, कनेक्टर व्यवस्था और उपकरण जानकारी की पुष्टि करें।

Q3: यदि एक हीटिंग ज़ोन काम नहीं करता है तो क्या मुझे K1404262 को बदलना चाहिए?

तुरंत नहीं. नो-हीट की स्थिति थर्मोकपल, हीटर, रिले, वायरिंग, पावर सर्किट, कनेक्टर या अन्य नियंत्रण घटकों के कारण भी हो सकती है। पहले उचित समस्या निवारण पूरा किया जाना चाहिए.

Q4: अनुकूलता पुष्टि के लिए कौन सी जानकारी आवश्यक है?

कृपया K1404262 भाग संख्या, मौजूदा मॉड्यूल की स्पष्ट तस्वीरें, ओवन मॉडल, यदि उपलब्ध हो तो पीसीबी संशोधन, कनेक्टर जानकारी और आवश्यक मात्रा प्रदान करें।

Q5: क्या पेशेवर स्थापना की अनुशंसा की जाती है?

हाँ। मॉड्यूल ओवन के तापमान-नियंत्रण प्रणाली का हिस्सा है। स्थापना और समस्या निवारण औद्योगिक रिफ्लो ओवन इलेक्ट्रिकल और थर्मल-कंट्रोल सिस्टम से परिचित प्रशिक्षित कर्मियों द्वारा किया जाना चाहिए।

हमसे संपर्क करें

एक चाहिएहेलर K1404262 टीसी तापमान नियंत्रण मॉड्यूलरीफ्लो ओवन के रखरखाव, प्रतिस्थापन, या स्पेयर-पार्ट्स इन्वेंट्री के लिए?

त्वरित कोटेशन के लिए हमें निम्नलिखित जानकारी भेजें:

• भाग संख्या:K1404262.
• मौजूदा मॉड्यूल तस्वीरें.
• रिफ़्लो ओवन मॉडल।
• पीसीबी संशोधन, यदि उपलब्ध हो।
• आवश्यक मात्रा.
• यदि तकनीकी पुष्टि की आवश्यकता हो तो दोष विवरण।

हम सहायता कर सकते हैंभाग की पहचान, अनुकूलता जाँच, उपलब्धता, लीड समय और उद्धरण.

मूल्य निर्धारण और उत्पाद की पुष्टि के लिए आज ही अपनी पूछताछ भेजें।
