| ब्रांड नाम: | OMEGA |
| मॉडल संख्या: | RECK1-10 और RECK4-10 |

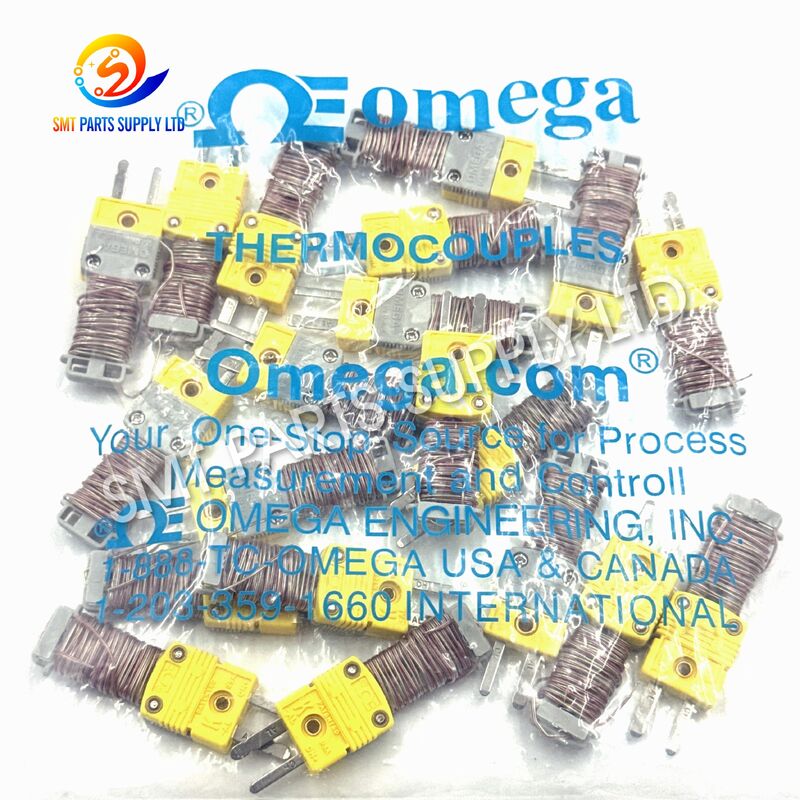

ओमेगा टीईसी-आरईसी-जीईसी प्रकार K वापस लेने योग्य थर्मोकपल एक्सटेंशन केबलसंगत प्रकार K थर्मोकपल और तापमान माप उपकरणों के बीच कनेक्शन दूरी बढ़ाने के लिए डिज़ाइन किया गया है। इसकी स्प्रिंग-कॉइल्ड संरचना उपयोग के बाद कॉम्पैक्ट रूप में लौटते समय विस्तारित होने पर अतिरिक्त कार्य पहुंच प्रदान करती है, जिससे उत्पादन उपकरण, प्रयोगशाला बेंच, थर्मल प्रोफाइलिंग स्टेशन और रखरखाव क्षेत्रों के आसपास केबल अव्यवस्था को कम करने में मदद मिलती है।
दोनों सिरों पर लघु पुरुष थर्मोकपल कनेक्टर्स से सुसज्जित, केबल बार-बार तार समाप्ति के बिना संगत लघु महिला सॉकेट के लिए तेज़ कनेक्शन का समर्थन करता है। यह थर्मल प्रोफाइलर, हैंडहेल्ड थर्मामीटर, तापमान डेटा लॉगर, परीक्षण उपकरण, नियंत्रण पैनल और औद्योगिक निगरानी उपकरण के लिए उपयुक्त है।
टाइप K मॉडल आमतौर पर छोटी और विस्तारित-लंबाई कॉन्फ़िगरेशन में उपलब्ध होते हैं, जिससे उपयोगकर्ता आवश्यक कार्य दूरी के अनुसार उपयुक्त केबल का चयन कर सकते हैं। केबल सिग्नल विस्तार के लिए है और इसका उपयोग संगत प्रकार K सेंसिंग जांच या थर्मोकपल असेंबली के साथ किया जाना चाहिए।
यह उत्पाद एक स्टैंडअलोन तापमान सेंसर नहीं है। यह एक थर्मोकपल एक्सटेंशन एक्सेसरी है जिसका उपयोग टाइप K सेंसर कनेक्शन से संगत माप उपकरण तक थर्मोइलेक्ट्रिक सिग्नल संचारित करने के लिए किया जाता है।
| उत्पाद कार्य | विवरण |
|---|---|
| सिग्नल एक्सटेंशन | टाइप K थर्मोकपल माप सर्किट का विस्तार करता है |
| केबल प्रबंधन | वापस लेने योग्य कुंडल अत्यधिक ढीली केबल को कम करता है |
| उपकरण कनेक्शन | संगत लघु महिला थर्मोकपल सॉकेट को जोड़ता है |
| मापन समर्थन | प्रोफाइलर, मीटर, लॉगर और परीक्षण उपकरण के साथ काम करता है |
| अस्थायी परीक्षण | रखरखाव, निरीक्षण और प्रक्रिया सत्यापन के लिए उपयुक्त |
| कॉम्पैक्ट भंडारण | उपयोग के बाद छोटे कुंडलित रूप में वापस आ जाता है |
कई उत्पादन और प्रयोगशाला अनुप्रयोगों में, मूल थर्मोकपल लीड मापने वाले उपकरण तक पहुंचने के लिए पर्याप्त लंबा नहीं होता है। सेंसर को मशीन, टेस्ट फिक्सचर, पर्यावरण कक्ष, रिफ्लो ओवन एक्सेस क्षेत्र, हीटिंग प्लेटफॉर्म या प्रोसेस मॉनिटरिंग स्टेशन के अंदर स्थापित किया जा सकता है।
उपकरण को प्रक्रिया के बहुत करीब रखने से परिचालन में असुविधा हो सकती है या उपकरण अनावश्यक गर्मी, कंपन, संदूषण या यांत्रिक जोखिम में पड़ सकता है।
लंबे सीधे केबल कार्यस्थानों और विनिर्माण उपकरणों के आसपास अनावश्यक अव्यवस्था पैदा कर सकते हैं। ढीली केबलें उलझ सकती हैं, उपकरण के नीचे फंस सकती हैं, ऑपरेटरों द्वारा क्षतिग्रस्त हो सकती हैं, या परीक्षण के दौरान गलती से खींची जा सकती हैं।
एक वापस लेने योग्य केबल एक स्वच्छ कार्य क्षेत्र को बनाए रखने में मदद करती है क्योंकि केवल आवश्यक केबल की लंबाई ही बढ़ाई जाती है।
थर्मोकपल सर्किट को संगत कंडक्टर सामग्री की आवश्यकता होती है। साधारण तांबे के तार या किसी अन्य थर्मोकपल प्रकार के लिए इच्छित एक्सटेंशन केबल का उपयोग करने से अतिरिक्त विद्युत जंक्शन लग सकते हैं और माप सटीकता प्रभावित हो सकती है।
टाइप K थर्मोकपल सिस्टम को एक संगत टाइप K जांच, टाइप K एक्सटेंशन केबल, टाइप K कनेक्टर और टाइप K उपकरण इनपुट का उपयोग करना चाहिए।
बार-बार नंगे थर्मोकपल तारों को जोड़ने में समय लगता है और इसके परिणामस्वरूप ढीले टर्मिनल, विपरीत ध्रुवता, क्षतिग्रस्त कंडक्टर या असंगत स्थापना हो सकती है।
लघु प्लग कनेक्टर नियमित तापमान माप और रखरखाव कार्यों के लिए तेज़ और अधिक सुविधाजनक कनेक्शन विधि प्रदान करते हैं।
थर्मोकपल कनेक्टर विभिन्न आकारों, लिंगों और अंशांकन प्रकारों में उपलब्ध हैं। एक कनेक्टर समान दिखाई दे सकता है लेकिन फिर भी स्थापित सॉकेट के साथ असंगत हो सकता है।
ऑर्डर देने से पहले, उपयोगकर्ताओं को पुष्टि करनी चाहिए:
| सामान्य समस्या | संभावित परिणाम |
|---|---|
| मूल सेंसर केबल बहुत छोटा है | उपकरण को सुरक्षित स्थान पर नहीं रखा जा सकता |
| विस्तार के लिए साधारण तार का उपयोग किया जाता है | माप सटीकता प्रभावित हो सकती है |
| टाइप K केबल दूसरे कैलिब्रेशन से जुड़ा है | अस्थिर या गलत रीडिंग हो सकती है |
| पुरुष कनेक्टर दूसरे पुरुष कनेक्टर से जुड़ा होता है | शारीरिक संबंध असंभव है |
| कनेक्टर ध्रुवता उलट गई है | तापमान ग़लत दिशा में बढ़ सकता है |
| केबल को अनुशंसित सीमा से परे खींचा गया है | कुंडल या आंतरिक कंडक्टर क्षतिग्रस्त हो सकते हैं |
| केबल को अत्यधिक गर्म क्षेत्र में रखा गया है | इन्सुलेशन नरम या ख़राब हो सकता है |
| वर्कस्टेशन के आसपास ढीली केबल रहती है | उलझने और आकस्मिक रूप से खींचने का खतरा बढ़ गया |
ओमेगा टीईसी-आरईसी-जीईसी वापस लेने योग्य थर्मोकपल केबल लचीले प्रकार के सिग्नल एक्सटेंशन और बेहतर केबल संगठन की आवश्यकता वाले अनुप्रयोगों के लिए एक व्यावहारिक समाधान प्रदान करता है।
इसकी स्प्रिंग-कुंडलित संरचना कार्य दूरी के अनुसार विस्तारित हो सकती है और जब उपकरण माप बिंदु के करीब ले जाया जाता है तो पीछे हट सकता है। इससे टेबल, फर्श या उत्पादन उपकरण पर अनावश्यक केबल की लंबाई कम हो जाती है।
दोनों सिरों पर लघु पुरुष कनेक्टर सीधे प्लग-इन इंस्टॉलेशन की अनुमति देते हैं जब कनेक्टेड डिवाइस में संगत लघु महिला प्रकार K सॉकेट होते हैं। यह डिज़ाइन ढीले थर्मोकपल तारों की बार-बार समाप्ति को समाप्त करता है और उपकरण सेटअप को सरल बनाता है।
| मांग | उत्पाद समाधान |
|---|---|
| लंबी उपकरण दूरी | वापस लेने योग्य केबल लचीला विस्तार प्रदान करता है |
| कॉम्पैक्ट भंडारण | कुंडलित संरचना छोटे रूप में लौट आती है |
| तेज़ कनेक्शन | लघु कनेक्टर प्लग-इन इंस्टॉलेशन का समर्थन करते हैं |
| सही थर्मोकपल एक्सटेंशन | टाइप K कॉन्फ़िगरेशन टाइप K सिस्टम से मेल खाता है |
| कार्य केंद्र की अव्यवस्था कम हुई | अतिरिक्त केबल वापस लेने योग्य कॉइल में रहता है |
| सुविधाजनक रखरखाव | केबल को तुरंत हटाया और बदला जा सकता है |
| एकाधिक कार्य दूरी | छोटे और लंबे मॉडल उपलब्ध हैं |
| स्पष्ट स्थापना | कनेक्टर ध्रुवीयता सही अभिविन्यास का समर्थन करती है |
एक वापस लेने योग्य केबल विशेष रूप से उन अनुप्रयोगों के लिए उपयोगी है जिनमें मापने वाले उपकरण को बार-बार घुमाया जाता है। यह एक कॉम्पैक्ट केबल असेंबली की भंडारण सुविधा के साथ एक लंबी एक्सटेंशन केबल की पहुंच को जोड़ती है।
एक निश्चित सीधी केबल की तुलना में, कुंडलित डिज़ाइन मदद कर सकता है:
| विनिर्देश | उत्पाद की जानकारी |
|---|---|
| ब्रांड | ओमेगा |
| उत्पाद शृंखला | टीईसी-आरईसी-जीईसी |
| उत्पाद का प्रकार | वापस लेने योग्य थर्मोकपल एक्सटेंशन केबल |
| थर्मोकपल अंशांकन | K टाइप करें |
| विशिष्ट मॉडल | RECK1-10 और RECK4-10 |
| केबल निर्माण | स्प्रिंग-कुंडलित वापस लेने योग्य केबल |
| तार गेज | 24 एडब्ल्यूजी |
| कंडक्टरों की संख्या | दो |
| प्रथम छोर पर कनेक्टर | लघु पुरुष थर्मोकपल कनेक्टर |
| दूसरे सिरे पर कनेक्टर | लघु पुरुष थर्मोकपल कनेक्टर |
| कनेक्टर शैली | एसएमपी लघु शैली |
| केबल फ़ंक्शन | थर्मोकपल सिग्नल एक्सटेंशन |
| अनुमानित खिंचाव अनुपात | लगभग 5:1 तक |
| लघु मॉडल वापस ली गई लंबाई | लगभग 1 फुट |
| लघु मॉडल विस्तारित लंबाई | लगभग 5 फीट |
| लंबा मॉडल वापस खींची गई लंबाई | लगभग 4 फीट |
| लंबा मॉडल विस्तारित लंबाई | लगभग 20 फीट |
| विशिष्ट केबल तापमान रेटिंग | लगभग 105 डिग्री सेल्सियस तक |
| संगत थर्मोकपल प्रणाली | K टाइप करें |
| इंस्टॉलेशन तरीका | प्लग-इन कनेक्शन |
| मुख्य अनुप्रयोग | तापमान मापन और थर्मल प्रोफाइलिंग |
| उपकरण अनुकूलता | संगत प्रकार K लघु महिला इनपुट वाले उपकरण |
| उत्पाद की स्थिति | उद्धरण के अनुसार पुष्टि करें |
| पैकेजिंग | व्यक्तिगत सुरक्षात्मक पैकेजिंग |
| कस्टम आवश्यकताएँ | ऑर्डर करने से पहले पुष्टि करें |
वापस लेने योग्य केबल इन्सुलेशन को लगभग 105 डिग्री सेल्सियस पर रेट किया गया है, इसलिए इसे इस तापमान से अधिक वाले क्षेत्रों के बाहर रहना चाहिए। गर्म प्रक्रिया क्षेत्र के अंदर उपयुक्त उच्च तापमान थर्मोकपल जांच या लीड का उपयोग करें।
| नमूना | थर्मोकपल प्रकार | वापस ली गई लंबाई | अनुमानित विस्तारित लंबाई | कनेक्टर कॉन्फ़िगरेशन | अनुशंसित आवेदन |
|---|---|---|---|---|---|
| RECK1-10 | K टाइप करें | 1 फुट | 5 फुट | पुरुष से पुरुष | बेंचटॉप परीक्षण और कम दूरी का कनेक्शन |
| RECK4-10 | K टाइप करें | 4 फीट | 20 फीट | पुरुष से पुरुष | बड़े उपकरण और लंबी दूरी का कनेक्शन |
| चयन की आवश्यकता | RECK1-10 | RECK4-10 |
|---|---|---|
| कॉम्पैक्ट भंडारण | उत्कृष्ट | अच्छा |
| लघु कार्यक्षेत्र कनेक्शन | अनुशंसित | आमतौर पर अनावश्यक |
| बड़ी मशीन पहुंच | सीमित | अनुशंसित |
| दूरस्थ उपकरण स्थिति | सीमित | अनुशंसित |
| पोर्टेबल परीक्षण | अनुशंसित | उपयुक्त |
| उत्पादन लाइन रखरखाव | उपयुक्त | अनुशंसित |
| प्रयोगशाला उपयोग | अनुशंसित | बड़े परीक्षण क्षेत्रों के लिए उपयुक्त |
| केबल पहुंच | छोटा | लंबा |
| थर्मोकपल प्रकार | विशिष्ट अनुप्रयोग | टाइप K केबल द्वारा प्रतिस्थापित किया जा सकता है |
|---|---|---|
| K टाइप करें | सामान्य औद्योगिक तापमान माप | हाँ, जब पूरा सिस्टम टाइप K हो |
| जे टाइप करें | औद्योगिक उपकरण और पुरानी तापमान प्रणालियाँ | नहीं |
| टी टाइप करें | कम तापमान और प्रयोगशाला अनुप्रयोग | नहीं |
| ई टाइप करें | उच्च-आउटपुट थर्मोकपल माप | नहीं |
| एन टाइप करें | उच्च तापमान स्थिरता अनुप्रयोग | नहीं |
थर्मोकपल एक्सटेंशन केबल का प्रकार सेंसर और उपकरण अंशांकन से मेल खाना चाहिए। अकेले भौतिक कनेक्टर संगतता सही माप प्रदर्शन की गारंटी नहीं देती है।
लचीली कुंडलित संरचना केवल तभी विस्तारित होती है जब अतिरिक्त कार्य दूरी की आवश्यकता होती है। उपयोग के बाद, केबल अपने मूल कॉम्पैक्ट रूप में वापस आ जाती है, जिससे केबल प्रबंधन और भंडारण को बेहतर बनाने में मदद मिलती है।
केबल को टाइप K थर्मोकपल माप सर्किट में उपयोग के लिए डिज़ाइन किया गया है। सेंसर और उपकरण के साथ केबल अंशांकन का मिलान विश्वसनीय सिग्नल ट्रांसमिशन बनाए रखने में मदद करता है।
दोनों सिरे लघु पुरुष थर्मोकपल कनेक्टर से सुसज्जित हैं। यह कॉन्फ़िगरेशन उपकरणों, एडेप्टर, पैनल या अन्य एक्सटेंशन असेंबली पर स्थापित संगत लघु महिला सॉकेट के लिए उपयुक्त है।
छोटा मॉडल डेस्कटॉप उपकरणों, कॉम्पैक्ट मशीनों और प्रयोगशाला परीक्षण के लिए उपयुक्त है। लंबा मॉडल उत्पादन लाइनों, बड़ी मशीनरी, दूरस्थ डेटा लॉगर्स और रखरखाव अनुप्रयोगों के लिए अतिरिक्त पहुंच प्रदान करता है।
केबल तापमान मीटर और थर्मल प्रोफाइलिंग उपकरणों को माप बिंदु से दूर स्थित करने की अनुमति देता है, पहुंच में सुधार करता है और संवेदनशील उपकरणों को गर्मी या यांत्रिक हस्तक्षेप से बचाने में मदद करता है।
प्लग-इन डिज़ाइन बार-बार कंडक्टर समाप्ति के बिना बार-बार स्थापना और हटाने का समर्थन करता है। यह रखरखाव टीमों, प्रक्रिया इंजीनियरों, प्रयोगशाला तकनीशियनों और गुणवत्ता नियंत्रण कर्मियों के लिए उपयोगी है।
केबल का उपयोग एक संगत थर्मल प्रोफाइलिंग सिस्टम में किया जा सकता है जब प्रोफाइलर, कनेक्शन पैनल या एडाप्टर में टाइप K लघु महिला थर्मोकपल सॉकेट होते हैं।
इससे सहायता मिल सकती है:
वापस लेने योग्य केबल को उसके निर्दिष्ट तापमान रेटिंग से अधिक क्षेत्र के बाहर रहना चाहिए। गर्म कक्ष के अंदर एक उपयुक्त उच्च तापमान थर्मोकपल जांच या लीड का उपयोग किया जाना चाहिए।
मुद्रित सर्किट बोर्ड असेंबली के दौरान तापमान नियंत्रण आवश्यक है। केबल निम्नलिखित के दौरान अस्थायी या हटाने योग्य तापमान माप का समर्थन कर सकता है:
कॉम्पैक्ट कुंडलित डिज़ाइन प्रयोगशालाओं के लिए उपयुक्त है जहां एक उपकरण का उपयोग कई परीक्षण स्थितियों में किया जाता है। ऑपरेटर माप के दौरान केबल को बढ़ा सकते हैं और परीक्षण के बाद इसे वापस लेने की अनुमति दे सकते हैं।
विशिष्ट प्रयोगशाला उपयोगों में शामिल हैं:
रखरखाव तकनीशियन पोर्टेबल मीटर को थर्मोकपल पैनल या मशीनरी पर स्थापित सेंसर कनेक्शन बिंदु से कनेक्ट करने के लिए केबल का उपयोग कर सकते हैं।
उपयुक्त उपकरण में शामिल हो सकते हैं:
केबल आने वाले निरीक्षण, प्रक्रिया सत्यापन, प्रथम-लेख परीक्षण, उपकरण मरम्मत और गुणवत्ता ऑडिट के दौरान अस्थायी तापमान सत्यापन के लिए उपयोगी है।
| आवेदन | विशिष्ट उपकरण | अनुशंसित मॉडल |
|---|---|---|
| रीफ़्लो प्रोफ़ाइल परीक्षण | थर्मल प्रोफाइलर | केबल दूरी के अनुसार चयन करें |
| डेस्कटॉप तापमान परीक्षण | हाथ में पकड़ने वाला मीटर | RECK1-10 |
| प्रयोगशाला डेटा संग्रह | तापमान डेटा लकड़हारा | RECK1-10 |
| बड़ी मशीन का रखरखाव | पोर्टेबल तापमान उपकरण | RECK4-10 |
| रिमोट पैनल कनेक्शन | तापमान नियंत्रक या लकड़हारा | RECK4-10 |
| पीसीबी प्रक्रिया सत्यापन | रिफ्लो ओवन प्रोफाइलिंग उपकरण | उपकरण इंटरफ़ेस की पुष्टि करें |
| ताप स्थिरता परीक्षण | टाइप K थर्मामीटर | कार्य सीमा के अनुसार चयन करें |
| उत्पादन लाइन निरीक्षण | पोर्टेबल माप प्रणाली | RECK4-10 |
जब मापने वाला जंक्शन तापमान अंतर के संपर्क में आता है तो थर्मोकपल एक छोटा विद्युत वोल्टेज उत्पन्न करता है। मापने वाला उपकरण चयनित थर्मोकपल अंशांकन के अनुसार इस वोल्टेज को तापमान मान में परिवर्तित करता है।
वापस लेने योग्य एक्सटेंशन केबल तापमान संकेत उत्पन्न नहीं करता है। इसके बजाय, यह टाइप K सेंसर सर्किट और मापने वाले उपकरण के बीच सिग्नल ले जाता है।
| प्रक्रिया चरण | समारोह |
|---|---|
| तापमान का पता लगाना | टाइप K जांच प्रक्रिया के तापमान को महसूस करती है |
| वोल्टेज जनरेशन | थर्मोकपल जंक्शन एक थर्मोइलेक्ट्रिक सिग्नल उत्पन्न करता है |
| सिग्नल एक्सटेंशन | टाइप K केबल सिग्नल ट्रांसफर करता है |
| कनेक्टर इंटरफ़ेस | लघु कनेक्टर केबल और उपकरण से जुड़ते हैं |
| संकेत आगे बढ़ाना | उपकरण सिग्नल को तापमान मान में परिवर्तित करता है |
| डेटा प्रदर्शन | तापमान दिखाया या रिकार्ड किया जाता है |
| केबल वापसी | परीक्षण के बाद कॉइल अप्रयुक्त केबल की लंबाई को कम कर देता है |
थर्मोकपल कनेक्टर में सकारात्मक और नकारात्मक टर्मिनल होते हैं। वास्तविक तापमान बढ़ने पर विपरीत ध्रुवता के कारण प्रदर्शित तापमान कम हो सकता है।
ऑपरेशन से पहले:
निम्नलिखित सभी घटक संगत होने चाहिए:
| सिस्टम घटक | आवश्यक कॉन्फ़िगरेशन |
|---|---|
| तापमान जांच | K टाइप करें |
| एक्सटेंशन केबल | K टाइप करें |
| कनेक्टर सामग्री | प्रकार K संगत |
| उपकरण इनपुट | K टाइप करें |
| उपकरण सेटिंग | K मोड टाइप करें |
| कनेक्शन ध्रुवता | सही सकारात्मक और नकारात्मक अभिविन्यास |
मिश्रित थर्मोकपल प्रकारों का उपयोग करने से अतिरिक्त जंक्शन और माप त्रुटियां हो सकती हैं।
इस केबल का चयन केवल तभी करें जब सेंसर और माप उपकरण टाइप K थर्मोकपल के लिए डिज़ाइन किए गए हों।
केवल कनेक्टर के रंग या रूप के अनुसार उत्पाद का चयन न करें। मौजूदा केबल, कनेक्टर, प्रोब या उपकरण लेबल पर मुद्रित सटीक अंशांकन की पुष्टि करें।
उत्पाद लघु थर्मोकपल कनेक्टर का उपयोग करता है। लघु और मानक आकार के कनेक्टर सीधे विनिमेय नहीं हैं।
जाँच करना:
वर्णित कॉन्फ़िगरेशन में दोनों सिरों पर पुरुष कनेक्टर हैं। दोनों कनेक्टेड डिवाइस में संगत महिला सॉकेट होने चाहिए।
| मौजूदा उपकरण इंटरफ़ेस | आवश्यक केबल अंत |
|---|---|
| महिला उपकरण इनपुट | पुरुष संबंधक |
| महिला पैनल सॉकेट | पुरुष संबंधक |
| पुरुष जांच कनेक्टर | महिला कनेक्टर की आवश्यकता है |
| नंगे तार टर्मिनल | विशेष एडॉप्टर या टर्मिनल केबल की आवश्यकता है |
छोटा मॉडल चुनें जब:
लंबा मॉडल चुनें जब:
वापस लेने योग्य केबल का उपयोग आम तौर पर उच्चतम तापमान प्रक्रिया क्षेत्र के बाहर किया जाता है।
उच्च तापमान अनुप्रयोगों के लिए:
थर्मल प्रोफाइलर, तापमान मीटर, डेटा लॉगर, या परीक्षण उपकरण का सटीक मॉडल प्रदान करें। उपकरण की जानकारी कनेक्टर इंटरफ़ेस और थर्मोकपल इनपुट प्रकार की पुष्टि करने में मदद करती है।
विभिन्न अनुप्रयोगों के लिए अलग-अलग केबल लंबाई, कनेक्टर व्यवस्था, इन्सुलेशन सामग्री या तापमान रेटिंग की आवश्यकता हो सकती है।
कृपया प्रदान करें:
| सवाल | आवश्यक उत्तर |
|---|---|
| क्या सेंसर प्रकार K है? | हां या नहीं |
| क्या उपकरण इनपुट प्रकार K है? | हां या नहीं |
| क्या उपकरण लघु मादा सॉकेट का उपयोग करता है? | हां या नहीं |
| क्या पुरुष-से-पुरुष केबल की आवश्यकता है? | हां या नहीं |
| कितनी कार्य दूरी आवश्यक है? | दूरी बताएं |
| क्या केबल गर्म कक्ष में प्रवेश करेगी? | हां या नहीं |
| अधिकतम केबल परिवेश तापमान क्या है? | तापमान बताएं |
| उपकरण मॉडल क्या है? | सटीक मॉडल प्रदान करें |
| कितनी मात्रा आवश्यक है? | मात्रा प्रदान करें |
| ऑर्डर कहां डिलीवर किया जाएगा? | देश और डाक कोड प्रदान करें |
| रखरखाव मद | सिफारिश |
|---|---|
| कनेक्टर निरीक्षण | मुड़े हुए पिनों, दरारों और संदूषण की जाँच करें |
| केबल निरीक्षण | कट, खुले कंडक्टर और विरूपण की जाँच करें |
| ध्रुवता जांच | सकारात्मक और नकारात्मक अभिविन्यास की पुष्टि करें |
| सफाई | विद्युत कनेक्टर्स के लिए उपयुक्त सूखी और साफ़ विधि का उपयोग करें |
| भंडारण | आरामदायक कुंडलित स्थिति में भंडारित करें |
| गर्मी से सुरक्षा | रेटिंग से अधिक तापमान से दूर रहें |
| यांत्रिक सुरक्षा | खींचने, कुचलने और तेज़ झुकने से बचें |
| माप सत्यापन | समय-समय पर किसी ज्ञात संदर्भ से तुलना करें |
| प्रतिस्थापन | क्षतिग्रस्त या अस्थिर केबल असेंबलियों को बदलें |
| पैकेजिंग | परिवहन के दौरान सुरक्षात्मक पैकेजिंग का उपयोग करें |
| संकट | संभावित कारण | अनुशंसित समाधान |
|---|---|---|
| कोई तापमान रीडिंग नहीं | खुला सर्किट या ढीला कनेक्टर | पुन: कनेक्ट करें और निरंतरता का परीक्षण करें |
| गर्म करने के दौरान तापमान कम हो जाता है | उलटी ध्रुवीयता | कनेक्टर ओरिएंटेशन ठीक करें |
| पढ़ना अस्थिर है | ढीला कनेक्शन या क्षतिग्रस्त कंडक्टर | यदि आवश्यक हो तो निरीक्षण करें और बदलें |
| पढ़ना काफी भिन्न होता है | मिश्रित थर्मोकपल प्रकार | पुष्टि करें कि सभी घटक K प्रकार के हैं |
| कनेक्टर डाला नहीं जा सकता | ग़लत आकार या लिंग | लघु पुरुष-से-महिला अनुकूलता की पुष्टि करें |
| केबल सुचारू रूप से पीछे नहीं हटती | कुंडल अत्यधिक खिंचा हुआ या विकृत है | तनाव दूर करें और केबल का निरीक्षण करें |
| इन्सुलेशन नरम हो जाता है | अत्यधिक परिवेश का तापमान | केबल को ताप स्रोत से दूर ले जाएं |
| केबल हिलने पर रीडिंग बदल जाती है | आंतरिक कंडक्टर क्षति | केबल बदलें |
| उपकरण एक त्रुटि दिखाता है | ग़लत इनपुट सेटिंग | टाइप K मोड चुनें |
| केबल बहुत छोटा है | ग़लत मॉडल चयनित | लंबा केबल कॉन्फ़िगरेशन चुनें |
नहीं, यह उत्पाद एक थर्मोकपल एक्सटेंशन केबल है और इसमें प्राथमिक मापने वाला जंक्शन नहीं है। इसे एक संगत प्रकार K थर्मोकपल जांच और एक प्रकार K तापमान मापने वाले उपकरण से जोड़ा जाना चाहिए।
हाँ, जब थर्मल प्रोफाइलर, एडॉप्टर, या कनेक्शन पैनल में संगत प्रकार K लघु महिला इनपुट हों। ऑर्डर करने से पहले प्रोफाइलर मॉडल, कनेक्टर लिंग, कनेक्टर आकार, केबल लंबाई और ऑपरेटिंग तापमान की पुष्टि करें।
वापस लेने योग्य केबल इन्सुलेशन को लगभग 105 डिग्री सेल्सियस पर रेट किया गया है, इसलिए इसे इस तापमान से अधिक वाले क्षेत्रों के बाहर रहना चाहिए। गर्म प्रक्रिया क्षेत्र के अंदर उपयुक्त उच्च तापमान थर्मोकपल जांच या लीड का उपयोग करें।
RECK1-10 कॉम्पैक्ट टेस्ट बेंच और आस-पास के उपकरणों के लिए एक छोटा मॉडल है। RECK4-10 बड़ी मशीनों, दूरस्थ माप उपकरणों और उत्पादन-लाइन रखरखाव अनुप्रयोगों के लिए लंबी विस्तारित दूरी प्रदान करता है।
नहीं, एक्सटेंशन केबल कैलिब्रेशन थर्मोकपल सेंसर और उपकरण इनपुट से मेल खाना चाहिए। विभिन्न थर्मोकपल प्रकारों को मिलाने से कनेक्टर्स भौतिक रूप से संगत दिखाई देने पर भी माप त्रुटियां हो सकती हैं।
कोटेशन का अनुरोध करते समय कृपया निम्नलिखित जानकारी भेजें:
हमारी बिक्री टीम मॉडल पुष्टिकरण, कनेक्टर संगतता, लंबाई चयन, एप्लिकेशन समीक्षा, मात्रा उद्धरण, निरीक्षण तस्वीरें, पैकेजिंग व्यवस्था और अंतरराष्ट्रीय डिलीवरी में सहायता कर सकती है।
तेज़ प्रसंस्करण के लिए, कृपया मौजूदा केबल लेबल, कनेक्टर सिरों, उपकरण नेमप्लेट और उपकरण इनपुट सॉकेट की स्पष्ट तस्वीरें प्रदान करें।
वीडियो
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
