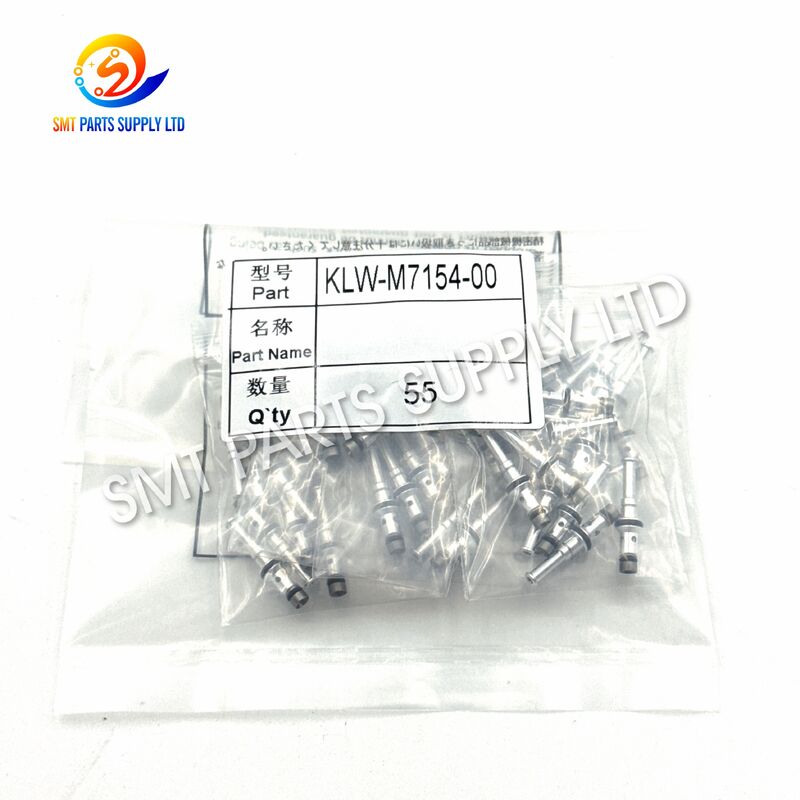

यामाहा KLW-M7154-00 BIT कॉपर-कोर वैक्यूम वाल्व SMT कंपोनेंट पिकअप के लिए YSM10 YSM20 YSM20R मशीनों पर

यामाहा KLW-M7154-00 BIT कॉपर-कोर वैक्यूम जनरेटर सोलनॉइड वाल्व एक कॉम्पैक्ट वायवीय नियंत्रण घटक है जो संगत YSM10, YSM20, और YSM20R SMT प्लेसमेंट मशीन अनुप्रयोगों के लिए विकसित किया गया है।मशीन वैक्यूम या प्लेसमेंट हेड वायवीय प्रणाली के अंदर स्थापित, यह इलेक्ट्रॉनिक घटक पिकअप और प्लेसमेंट के लिए आवश्यक सक्शन और रिलीज़ चक्रों को नियंत्रित करने में सहायता करता है।

उत्पादन के दौरान प्लेसमेंट नोजल को जल्दी से वैक्यूम उत्पन्न करना चाहिए, सिर की गति के दौरान प्रत्येक घटक को सुरक्षित रूप से पकड़ना चाहिए और इसे प्रोग्राम की गई पीसीबी स्थिति पर सटीक रूप से जारी करना चाहिए।,लीक या धीमी प्रतिक्रिया वाले वाल्व के कारण अस्थिर सक्शन, लापता घटक अलार्म, विलंबित रिलीज़, घटक गिरने या मशीन के बार-बार रुकावट हो सकती है।

KLW-M7154-00 निवारक रखरखाव, आपातकालीन उपकरण मरम्मत, प्लेसमेंट-हेड सर्विसिंग, और स्पेयर पार्ट्स इन्वेंट्री के लिए उपयुक्त है। ऑर्डर करने से पहले ग्राहकों को पूर्ण भाग संख्या की तुलना करनी चाहिए,बीआईटी चिह्न, कनेक्टर, वायवीय-पोर्ट व्यवस्था, माउंटिंग आयाम, मशीन मॉडल और मूल घटक तस्वीरें सही विन्यास सुनिश्चित करने के लिए।

वैक्यूम पिकअप समस्याएं एसएमटी प्लेसमेंट उपकरण में सामान्य रखरखाव समस्याएं हैं। हालांकि, हर पिकअप दोष क्षतिग्रस्त नोजल के कारण नहीं होता है। वैक्यूम जनरेटर वाल्व,सोलेनोइड स्विचिंग तंत्र, वायवीय ट्यूबिंग, फिल्टर, कनेक्टर, सेंसर और संपीड़ित हवा की गुणवत्ता सभी परिणाम को प्रभावित कर सकते हैं।

जब KLW-M7154-00 दूषित, पहना हुआ, सीमित, विद्युत रूप से अस्थिर या यांत्रिक रूप से धीमा हो जाता है, तो प्लेसमेंट नोजल आवश्यक समय पर सही वैक्यूम स्तर प्राप्त नहीं कर सकता है।

एक वैक्यूम जनरेटर सोलेनोइड वाल्व का निरीक्षण किया जाना चाहिए जब मशीन में निम्नलिखित में से एक या अधिक स्थितियां दिखाई दें:

• लगातार लापता घटक अलार्म।
• नोजल से कम चूषण।
• सिर के आंदोलन के दौरान घटकों का गिरना।
• नोजल पर लगाये जाने के बाद जो घटक बने रहते हैं।
• विलंबित घटक रिलीज़।
• अविरल पिकअप प्रदर्शन।
• सिर की स्थिति के बीच भिन्न वैक्यूम प्रदर्शन।
• बार-बार वैक्यूम या वायवीय अलार्म।
• असामान्य वायु रिसाव शोर।
• संपीड़ित वायु की खपत में वृद्धि।
• विस्तारित संचालन के बाद उत्पादन प्रदर्शन में परिवर्तन।
• नोजल की सफाई के बाद भी पिकअप की विफलता जारी है।
• वैक्यूम प्रतिक्रिया सामान्य से धीमी हो रही है।
• बार-बार मैनुअल रीसेट के कारण मशीन का डाउनटाइम।

चूंकि कई घटक समान लक्षण पैदा कर सकते हैं, इसलिए तकनीशियनों को वाल्व को बदलने से पहले एक व्यवस्थित निरीक्षण करना चाहिए।

जब निरीक्षण से यह पुष्टि होती है कि विद्यमान वैक्यूम-नियंत्रण घटक दोषपूर्ण है, तो इसे सही ढंग से मेल खाने वाले KLW-M7154-00 वाल्व से बदलने से स्थिर सक्शन और रिलीज़ प्रदर्शन को बहाल करने में मदद मिल सकती है।

एक सही ढंग से चुना और ठीक से स्थापित वैक्यूम वाल्व मदद कर सकता हैः

• स्थिर नोजल सक्शन बहाल करें.
• घटक पिकअप स्थिरता में सुधार।
• लापता घटकों की त्रुटियों को कम करना।
• आंदोलन के दौरान घटकों के गिरने को कम करें।
• सक्शन-प्रतिक्रिया गति में सुधार।
• सटीक घटक रिलीज़ का समर्थन करें.
• बार-बार मशीन बंद होने से बचें।
• प्लेसमेंट हेड के रखरखाव की दक्षता में सुधार।
• नाली को अनावश्यक रूप से बदलने से बचें।
• समग्र लाइन उपयोग में सुधार करना।
• निरंतर उच्च गति वाले उत्पादन का समर्थन करें।
• आपातकालीन मरम्मत का समय कम करें।
• स्पेयर पार्ट्स के रखरखाव की योजना में सुधार।
• लंबे उत्पादन चक्रों में स्थिर प्लेसमेंट गुणवत्ता बनाए रखें।

केवल वाल्व को बदलने से अवरुद्ध नोजल, क्षतिग्रस्त फिल्टर, लीक ट्यूब, अस्थिर संपीड़ित वायु दबाव, दोषपूर्ण सेंसर, नियंत्रण बोर्ड की समस्याओं के कारण होने वाली खराबी ठीक नहीं होगी।या गलत मशीन सेटिंग्सपूर्ण प्रणाली निरीक्षण आवश्यक है।

इसी तरह के वैक्यूम घटकों में लगभग समान बाहरी उपस्थिति हो सकती है जबकि अलग-अलग ऑपरेटिंग वोल्टेज, कनेक्टर्स, माउंटिंग ब्रैकेट, एयर-पोर्ट दिशाएं, प्रवाह विशेषताएं,या आंतरिक संरचनाएं.

आदेश देने से पहले, निम्नलिखित सभी की पुष्टि करें:

1. पूर्ण भाग संख्याः KLW-M7154-00.
2. बीआईटी शरीर चिह्न।
3. मशीन का मॉडल।
4. प्लेसमेंट-हेड प्रकार
5. मूल कनेक्टर आकार।
6. कनेक्टर-पिन व्यवस्था।
7. वायवीय पोर्टों की संख्या।
8. बंदरगाह का आकार और दिशा।
9. माउंटिंग-होल स्थिति।
10. कुल उत्पाद आयाम।
11. केबल या तार की दिशा
12. अतिरिक्त ब्रैकेट विन्यास।
13. मशीन का सीरियल नंबर जब उपलब्ध हो।
14. हटाए गए घटक की तस्वीरें।
15. आवश्यक उत्पाद की स्थिति और मात्रा।

संगतता की जानकारी खरीद संदर्भ के रूप में प्रदान की जाती है। मशीन संशोधन, सिर विन्यास, क्षेत्रीय विनिर्देश,और पिछले संशोधनों एक ही मॉडल नाम का उपयोग कर उपकरणों के बीच मतभेद पैदा कर सकते हैं.

वाल्व टेप फीडर, ट्रे, स्टिक फीडर या अन्य घटक-आपूर्ति प्रणालियों से इलेक्ट्रॉनिक घटकों को चुनने के लिए नोजल के लिए आवश्यक वायवीय अनुक्रम का समर्थन करता है।

पिकअप के बाद, स्थिर वैक्यूम घटक रखता है जबकि प्लेसमेंट सिर चलता है।वाल्व वैक्यूम को मुक्त करने में मदद करता है ताकि घटक को सोल्डर-पेस्ट पैड पर रखा जा सके.

KLW-M7154-00 का उपयोग तब किया जा सकता है जब सुसंगत प्लेसमेंट हेड की सेवा कम चूषण, विलंबित रिलीज़, वायु रिसाव, अंतराल वाले वैक्यूम या दोहराए गए पिकअप अलार्म का अनुभव हो।

कई YSM मशीनों का संचालन करने वाले कारखानों में रोकथाम-रखरखाव भागों के रूप में प्रमाणित वाल्वों का भंडारण किया जा सकता है। नियोजित प्रतिस्थापन अप्रत्याशित उत्पादन बंद होने के जोखिम को कम कर सकता है।

उत्पादन लाइनों के लिए जहां मशीन का डाउनटाइम सीधे वितरण कार्यक्रमों को प्रभावित करता है, एक सही ढंग से पहचाने गए स्पेयर वाल्व को रखने से मरम्मत का समय कम हो सकता है।

उच्च मिश्रण उत्पादन अक्सर घटक आकार, आकार, वजन और पैकेजिंग को बदलता है। स्थिर वैक्यूम प्रतिक्रिया विभिन्न उत्पादों में विश्वसनीय पिकअप प्रदर्शन बनाए रखने में मदद करती है।

इलेक्ट्रॉनिक्स विनिर्माण सेवा प्रदाताओं को लगातार उत्पादन परिवर्तन के लिए लचीले प्लेसमेंट उपकरण की आवश्यकता होती है।विश्वसनीय वायवीय घटक स्थिर उत्पादन का समर्थन करते हैं और अप्रत्याशित व्यवधानों को कम करते हैं.

घटक घरेलू उपकरणों, संचार उत्पादों, डिस्प्ले, स्मार्ट उपकरणों और अन्य उपभोक्ता इलेक्ट्रॉनिक्स के लिए नियंत्रण बोर्डों का उत्पादन करने वाली एसएमटी लाइनों का समर्थन कर सकता है।

ऑटोमोटिव पीसीबी उत्पादन के लिए निरंतर प्रक्रिया नियंत्रण और ट्रेस करने योग्य रखरखाव की आवश्यकता होती है।भागों की सही पहचान और प्रतिस्थापन के बाद परीक्षण संगठित उपकरण प्रबंधन प्रक्रियाओं का समर्थन करने में मदद करते हैं.

उपयुक्त अनुप्रयोगों में बिजली आपूर्ति, नियंत्रक, स्वचालन मॉड्यूल, औद्योगिक सेंसर, उपकरण, सुरक्षा उपकरण और संचार प्रणालियों के लिए एसएमटी उत्पादन शामिल हैं।

रखरखाव कंपनियां ग्राहक मशीन की मरम्मत, प्लेसमेंट हेड सर्विसिंग, उपकरण नवीनीकरण और स्पेयर पार्ट्स के समर्थन के लिए KLW-M7154-00 का उपयोग कर सकती हैं।

एसएमटी पार्ट्स वितरक यूरोप, उत्तरी अमेरिका, दक्षिण पूर्व एशिया और अन्य इलेक्ट्रॉनिक्स विनिर्माण बाजारों के ग्राहकों के लिए इस मॉडल को स्टॉक कर सकते हैं।

स्वच्छ और सूखी संपीड़ित हवा मशीन के वायवीय सर्किट में प्रवेश करती है। वैक्यूम-नियंत्रण घटक तक पहुंचने से पहले हवा को सही निस्पंदन और विनियमन प्रणाली से गुजरना चाहिए।

प्लेसमेंट मशीन प्रोग्राम किए गए पिकअप और प्लेसमेंट अनुक्रम के अनुसार एक विद्युत आदेश भेजती है। वाल्व को सही समय पर जवाब देना चाहिए।

नियंत्रण संकेत प्राप्त करने के बाद, सोलेनोइड तंत्र आंतरिक वायु प्रवाह पथ को बदल देता है। यह स्विचिंग प्रक्रिया वैक्यूम-जनरेशन सर्किट को नियंत्रित करती है।

वैक्यूम प्रणाली के माध्यम से हवा का प्रवाह प्लेसमेंट नोजल पर नकारात्मक दबाव पैदा करता है। नोजल घटक से संपर्क करता है और इसे सक्शन के माध्यम से रखता है।

मशीन दबाव या वैक्यूम सेंसर का उपयोग कर सकती है कि घटक को सही ढंग से चुना गया है। अस्थिर वाल्व प्रदर्शन के परिणामस्वरूप एक असफल पुष्टि हो सकती है।

प्लेसमेंट हेड घटक को इसकी आपूर्ति स्थिति से पीसीबी की ओर ले जाता है। घटक को गिरने, शिफ्ट होने, घूमने या गलत तरीके से संरेखित होने से रोकने के लिए स्थिर वैक्यूम की आवश्यकता होती है।

प्रोग्राम किए गए स्थान निर्देशांक पर, मशीन वाल्व संकेत बदलती है। वैक्यूम जारी किया जाता है ताकि घटक नोजल से अलग हो जाए।

यह प्रक्रिया उत्पादन के दौरान लगातार दोहराई जाती है। यहां तक कि एक छोटी प्रतिक्रिया देरी भी हजारों प्लेसमेंट चक्रों को प्रभावित कर सकती है।लगातार विनिर्माण प्रदर्शन के लिए महत्वपूर्ण वाल्व की स्थिति बनाने.

सही चयन से स्थापना के जोखिम, उत्पादन में देरी और अनावश्यक वापसी कम होती है।

सटीक उद्धरण के लिए, निम्नलिखित प्रदान करेंः

• भाग संख्याः KLW-M7154-00.
• मशीन का मॉडल: YSM10, YSM20, या YSM20R.
• यदि उपलब्ध हो तो प्लेसमेंट हेड का प्रकार।
• आवश्यक मात्रा।
• आवश्यक उत्पाद की स्थिति।
• गंतव्य देश और डाक कोड।
• मूल वाल्व की तस्वीरें।
• भाग संख्या के लेबल की स्पष्ट छवि।
• कनेक्टर और वायवीय-पोर्ट की तस्वीरें।
• किसी भी तत्काल वितरण की आवश्यकता।
• अनुरोधित निरीक्षण विधि।
• एक ही शिपमेंट में अतिरिक्त एसएमटी भागों की आवश्यकता होती है।

तस्वीरें तब दी जानी चाहिए जबः

• मूल लेबल क्षतिग्रस्त है।
• मॉडल संख्या का केवल एक भाग दिखाई देता है।
• मशीन को संशोधित किया गया है।
• पुराने घटक में एक अतिरिक्त ब्रैकेट है।
• कनेक्टर अभिविन्यास भिन्न प्रतीत होता है।
• खरीदार कई समान वाल्वों की तुलना कर रहा है।
• मशीन को पहले प्रतिस्थापन भाग के साथ मरम्मत की गई थी।
• उपकरण का सीरियल नंबर उपलब्ध नहीं है।
• आवश्यक परिचालन वोल्टेज अनिश्चित है।
• थोक आदेश देने से पहले ग्राहक को पुष्टि की आवश्यकता होती है।

स्थापना को प्रशिक्षित एसएमटी रखरखाव कर्मियों द्वारा पूरा किया जाना चाहिए।

• अनुमोदित प्रक्रियाओं के अनुसार मशीन को रोकें।
• मुख्य बिजली की आपूर्ति को डिस्कनेक्ट करें।
• संपीड़ित हवा की आपूर्ति को अलग करें।
• शेष वायुगत दबाव को छोड़ दें।
• वाल्व की मूल स्थिति दर्ज करें.
• सभी ट्यूबों और कनेक्टर्स की तस्वीरें लें।
• प्रतिस्थापन भाग संख्या की पुष्टि करें।
• स्वच्छ और उपयुक्त औजार तैयार करें।
• प्रदूषण से खुले वायवीय बंदरगाहों की रक्षा करें।
• जांचें कि प्रतिस्थापन विन्यास हटाए गए घटक से मेल खाता है।

• विद्युत तारों को न खींचें और न ही घुमाएं।
• कनेक्टर को स्थिति में न डालें।
• सही ट्यूब-टू-पोर्ट कनेक्शन की पुष्टि करें.
• वायु मार्गों को धूल और तेल से मुक्त रखें।
• शिकंजा कसने से पहले माउंटिंग छेद को संरेखित करें।
• फास्टनरों को समान रूप से कसें।
• अत्यधिक कसने वाले टोक़ से बचें।
• न्युमेटिक ट्यूब को मोड़ें या चिपकाने न दें।
• पुष्टि करें कि वाल्व चलती भागों में हस्तक्षेप नहीं करता है।
• मूल स्थापना दिशा बनाए रखें।

• संपीड़ित वायु आपूर्ति को धीरे-धीरे बहाल करें।
• लीक के लिए सभी जोड़ों की जाँच करें।
• बिजली बहाल करें और नियंत्रण संकेत की जाँच करें.
• परीक्षण वाल्व स्विचिंग.
• नोजल वैक्यूम प्रदर्शन की जाँच करें.
• घटक-पिकअप सत्यापन चलाएँ.
• सामान्य घटक रिहाई की पुष्टि करें.
• अलार्म के लिए मशीन की निगरानी करें.
• एक नियंत्रित परीक्षण-उत्पादन रन पूरा करें।
• प्रतिस्थापन की तारीख और सिर की स्थिति दर्ज करें।

वाल्वों में तेज धातु की वस्तुएं न डालें। अनुचित सफाई रसायनों का इस्तेमाल न करें। अनधिकृत रूप से अलग करने से आंतरिक सील, कॉइल, स्प्रिंग्स या सटीक वायु मार्गों को नुकसान हो सकता है।

उपलब्ध निरीक्षण प्रक्रियाएं उद्धृत उत्पाद की स्थिति के आधार पर भिन्न हो सकती हैं।

विशिष्ट निरीक्षण मानकों वाले ग्राहकों को आदेश की पुष्टि से पहले अपनी आवश्यकताओं को बताना चाहिए।

अंतरराष्ट्रीय परिवहन के दौरान वाल्व शरीर, कनेक्टर और वायवीय बंदरगाहों को उचित सुरक्षा की आवश्यकता होती है।

1. उत्पाद की पहचान की जाँच करें।
2. हवा के संपर्क में आने वाले बंदरगाहों को सुरक्षित रखें।
3. घटक को एक स्वच्छ सुरक्षात्मक बैग में रखें।
4. यदि आवश्यक हो तो एंटीस्टेटिक सुरक्षा जोड़ें।
5. वाल्व को ढक्कन सामग्री से लपेटें।
6. कनेक्टर पर प्रत्यक्ष दबाव से बचें।
7. उत्पाद को एक मजबूत आंतरिक बॉक्स में रखें।
8. आन्तरिक बॉक्स के चारों ओर धक्का प्रतिरोधी सामग्री डालें।
9. एक स्पष्ट भाग संख्या लेबल संलग्न करें।
10. बाहरी बॉक्स को अच्छी तरह से सील करें।

शिपिंग विकल्पों को आदेश मात्रा, गंतव्य, वितरण की तात्कालिकता, पैकेज आकार और ग्राहक की प्राथमिकता के अनुसार व्यवस्थित किया जा सकता है।

पूर्ण KLW-M7154-00 मॉडल का उपयोग जांच समीक्षा, निरीक्षण, पैकिंग और वितरण के लिए किया जाता है।

ग्राहक तुलना के लिए मशीन की जानकारी, मूल-घटक की तस्वीरें, कनेक्टर विवरण, वायवीय-पोर्ट व्यवस्था और आयाम भेज सकते हैं।

एक-टुकड़ा आपातकालीन प्रतिस्थापन, नियमित रखरखाव की मांग, या बैच इन्वेंट्री खरीद के लिए उपयुक्त।

यह उत्पाद एसएमटी उपकरण के रखरखाव, प्लेसमेंट हेड सर्विसिंग, वैक्यूम सिस्टम की मरम्मत और स्पेयर पार्ट्स के प्रबंधन के लिए है।

व्यक्तिगत सुरक्षा अंतरराष्ट्रीय परिवहन के दौरान कनेक्टर, बंदरगाह और शरीर को नुकसान पहुंचाने के जोखिम को कम करने में मदद करती है।

ग्राहक वाल्व पूछताछ को फीडर, नोजल, फिल्टर, सेंसर, मोटर, बेल्ट, सिलेंडर, केबल, बोर्ड और अन्य एसएमटी मशीन भागों की आवश्यकताओं के साथ जोड़ सकते हैं।

KLW-M7154-00 का उपयोग संगत SMT प्लेसमेंट मशीनों के वायवीय वैक्यूम-नियंत्रण प्रणाली में किया जाता है। यह इलेक्ट्रॉनिक घटक पिकअप, परिवहन,और प्लेसमेंट.

भाग आमतौर पर YSM10, YSM20, और YSM20R अनुप्रयोगों के लिए चुना जाता है। हालांकि, मशीन संशोधन और प्लेसमेंट-हेड कॉन्फ़िगरेशन भिन्न हो सकते हैं, इसलिए मूल वाल्व, कनेक्टर, पोर्ट, आयाम,और मशीन की जानकारी की पुष्टि की जानी चाहिए.

पूर्ण भाग संख्या, मशीन का मॉडल, सिर का प्रकार, मूल भाग का लेबल, कनेक्टर फोटो, वायवीय-पोर्ट फोटो, स्थापना-स्थिति फोटो, आवश्यक मात्रा और वितरण गंतव्य प्रदान करें।शारीरिक तुलना की अत्यधिक अनुशंसा की जाती है.

संभावित लक्षणों में कमजोर चूषण, अविरल पिकअप त्रुटियां, घटक गिरावट, विलंबित रिलीज़, निरंतर वैक्यूम, वायु रिसाव, असामान्य वायवीय शोर, दोहराए गए वैक्यूम अलार्म शामिल हैं।या नोजल और फिल्टर की जांच के बाद उत्पादन में रुकावट.

एक समान उपस्थिति संगतता की गारंटी नहीं देती है। विभिन्न मॉडलों में विभिन्न वोल्टेज, वायु प्रवाह विशेषताएं, कनेक्टर, माउंट आयाम, वायवीय बंदरगाह, ब्रैकेट,या आंतरिक संरचनाएंहमेशा पूर्ण भाग संख्या और भौतिक विन्यास की पुष्टि करें।

वर्तमान उपलब्धता, मूल्य निर्धारण, उत्पाद की स्थिति, निरीक्षण विकल्प, पैकिंग विवरण और अंतर्राष्ट्रीय वितरण व्यवस्था के लिए हमारी बिक्री टीम से संपर्क करें।

त्वरित और सटीक उद्धरण के लिए, कृपया प्रदान करेंः

• उत्पाद का मॉडल: KLW-M7154-00.
• मशीन का मॉडल और सिर का विन्यास
• आवश्यक मात्रा।
• आवश्यक उत्पाद की स्थिति।
• गंतव्य देश और डाक कोड।
• मूल घटक की स्पष्ट तस्वीरें।
• कनेक्टर और वायवीय-पोर्ट विवरण।
• अपेक्षित वितरण कार्यक्रम।
• आवश्यक निरीक्षण दस्तावेज।
• अन्य एसएमटी मशीन भागों को उसी क्रम में आवश्यक है।

हमारी टीम आपकी जानकारी की समीक्षा करेगी और पुष्टि किए गए मॉडल, विन्यास, मात्रा और वितरण आवश्यकताओं के आधार पर उचित आपूर्ति प्रस्ताव प्रदान करेगी।
