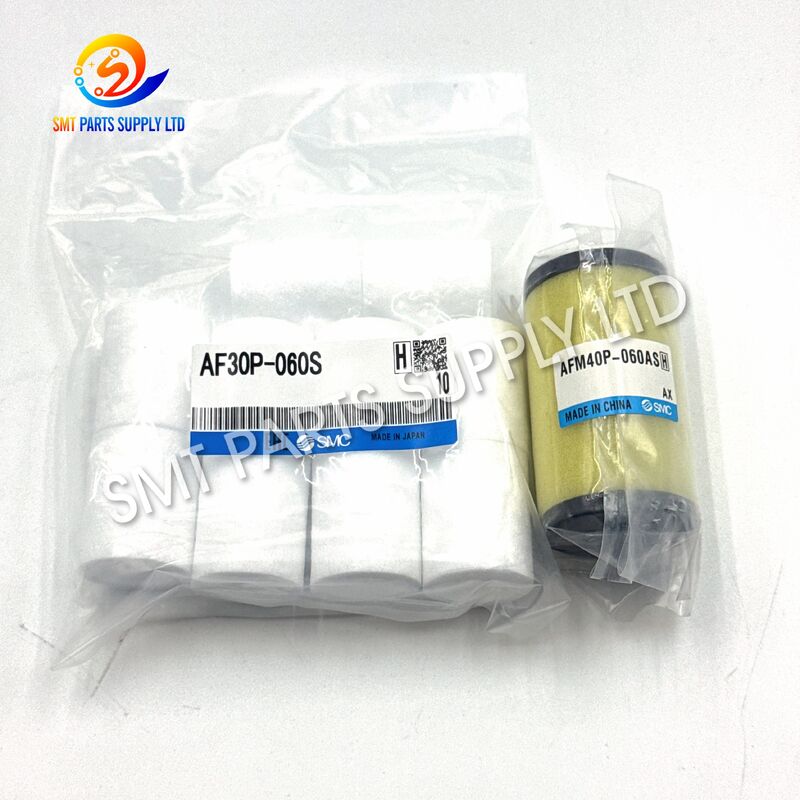

SMC AF30P-060S AFM40P-060AS 5 माइक्रोन 0.3 माइक्रोन कंप्रेस्ड-एयर पार्टिकल और ऑयल-मिस्ट फिल्ट्रेशन के लिए फिल्टर एलिमेंट सेट

SMC AF30P-060S AFM40P-060AS 5μm 0.3μm AF30 AFM40 फ़िल्टर एलिमेंट सेट

SMC AF30P-060S और AFM40P-060AS फ़िल्टर तत्व सेट को SMT उत्पादन उपकरण, स्वचालित असेंबली लाइनों, निरीक्षण मशीनों, वायवीय टूलींग और औद्योगिक नियंत्रण प्रणालियों में उपयोग की जाने वाली संपीड़ित-वायु तैयारी प्रणालियों के निवारक रखरखाव के लिए डिज़ाइन किया गया है। AF30P-060S, AF30-श्रृंखला एयर फिल्टर के लिए नाममात्र 5 μm फ़िल्टर तत्व के रूप में कार्य करता है, जबकि AFM40P-060AS एक तत्व असेंबली है जिसका उपयोग AFM40-श्रृंखला धुंध विभाजकों के साथ किया जाता है। आधिकारिक एसएमसी संदर्भ जानकारी AF30 उपकरणों के लिए प्रतिस्थापन फिल्टर तत्व के रूप में AF30P-060S की पहचान करती है और AFM40 और AFM40-06 धुंध विभाजक मॉडल के लिए AFM40P-060AS को सूचीबद्ध करती है।

उचित रूप से कॉन्फ़िगर की गई वायु-उपचार लाइन में एक साथ उपयोग किए जाने पर, ये तत्व चरणबद्ध निस्पंदन का समर्थन करते हैं। पहला चरण बड़े ठोस संदूषकों और संघनित अशुद्धियों को हटाता है, जबकि दूसरा चरण महीन धुंध पृथक्करण प्रदान करता है। एसएमसी तकनीकी जानकारी मानक एएफ निस्पंदन के लिए नाममात्र 5 माइक्रोन रेटिंग और एएफएम धुंध विभाजकों के लिए नाममात्र 0.3 माइक्रोन रेटिंग निर्दिष्ट करती है।

यह उत्पाद संपूर्ण एयर फिल्टर, रेगुलेटर, बाउल, हाउसिंग, ड्रेन वाल्व या न्यूमेटिक ट्रीटमेंट असेंबली के बजाय प्रतिस्थापन तत्व सेट के रूप में आपूर्ति किया जाता है।

आधिकारिक एसएमसी वेब कैटलॉग AFM40P-060AS को "एलिमेंट असेंबली" के रूप में वर्णित करता है, जबकि AF30P-060S को AF30-श्रृंखला उपकरणों के लिए फ़िल्टर तत्व के रूप में पहचाना जाता है।

संपीड़ित हवा में धूल, जंग के कण, संघनित नमी, कंप्रेसर तेल, पाइप का मलबा और अन्य दूषित पदार्थ हो सकते हैं। ये अशुद्धियाँ फ़ैक्टरी वायु नेटवर्क के माध्यम से यात्रा कर सकती हैं और सटीक वायवीय घटकों में प्रवेश कर सकती हैं।

एसएमटी उत्पादन वातावरण में, वायवीय उपकरण अक्सर घटक हैंडलिंग, फीडर ऑपरेशन, वैक्यूम जेनरेशन, नोजल मूवमेंट, बोर्ड ट्रांसफर, क्लैंपिंग, लिफ्टिंग और पोजिशनिंग को नियंत्रित करते हैं। संदूषण की थोड़ी मात्रा भी इन प्रणालियों की प्रतिक्रिया और विश्वसनीयता को प्रभावित कर सकती है।

निम्नलिखित में से एक या अधिक स्थितियाँ दिखाई देने पर फ़िल्टर तत्व का निरीक्षण किया जाना चाहिए:

ये लक्षण रिसाव, नियामक की खराबी, क्षतिग्रस्त सील, अवरुद्ध टयूबिंग, कंप्रेसर समस्याओं या गलत मशीन सेटिंग्स के कारण भी हो सकते हैं। कारण की पुष्टि करने से पहले संपूर्ण वायवीय प्रणाली की जाँच की जानी चाहिए।

AF30P-060S और AFM40P-060AS सेट वायु-उपचार प्रणालियों के लिए एक व्यावहारिक रखरखाव समाधान प्रदान करता है, जिसमें सामान्य निस्पंदन और धुंध पृथक्करण दोनों की आवश्यकता होती है।

AF30P-060S को आम तौर पर प्राथमिक निस्पंदन चरण के रूप में संबंधित AF30 एयर-फ़िल्टर बॉडी में स्थापित किया जाता है। इसका नाममात्र 5 माइक्रोन निस्पंदन स्तर हवा के बेहतर उपचार घटकों तक पहुंचने से पहले सामान्य संपीड़ित-वायु प्रदूषकों को हटाने के लिए है। एसएमसी दस्तावेज़ीकरण सामान्य प्रयोजन वायु निस्पंदन के लिए मानक नाममात्र निस्पंदन रेटिंग के रूप में 5 μm सूचीबद्ध करता है।

AFM40P-060AS को संबंधित AFM40 धुंध-विभाजक निकाय में स्थापित किया गया है। एसएमसी एएफएम-श्रृंखला धुंध विभाजकों के लिए 0.3 माइक्रोन की नाममात्र निस्पंदन रेटिंग निर्दिष्ट करता है और एएफएम40 मॉडल के लिए लागू तत्व असेंबली के रूप में एएफएम40पी-060एएस को सूचीबद्ध करता है।

जब सही ढंग से चयनित और स्थापित किया जाता है, तो संयोजन मदद कर सकता है:

दबाव, तापमान, वायु प्रवाह क्षमता, पोर्ट आकार और नाली विन्यास पूर्ण फिल्टर या धुंध-विभाजक असेंबली द्वारा निर्धारित किए जाते हैं, अकेले प्रतिस्थापन तत्व द्वारा नहीं।

खरीदने से पहले, स्थापित फ़िल्टर बॉडी पर मुद्रित पूर्ण मॉडल की जाँच करें। विभिन्न पीढ़ियों, प्रत्ययों, क्षेत्रीय विशिष्टताओं और विशेष-क्रम विन्यासों में अलग-अलग कटोरे, सील या रखरखाव भागों का उपयोग किया जा सकता है।

हमेशा पुष्टि करें कि प्रतिस्थापन के दौरान अलग सील, बाउल ओ-रिंग या अन्य रखरखाव भागों की आवश्यकता है या नहीं।

फ़िल्टर सेट का उपयोग वायवीय मशीनरी की एक विस्तृत श्रृंखला की सेवा करने वाली संपीड़ित-वायु उपचार प्रणालियों में किया जा सकता है।

उपयुक्तता स्थापित एसएमसी फ़िल्टर मॉडल और डाउनस्ट्रीम उपकरण की वायु-गुणवत्ता की आवश्यकता पर निर्भर करती है।

संपीड़ित हवा सबसे पहले AF30P-060S तत्व वाले AF30 एयर-फ़िल्टर आवास में प्रवेश करती है।

यह तत्व वायु धारा से बड़ी वायुजनित अशुद्धियों को अलग करने में मदद करता है। संदूषकों में पाइप स्केल, जंग, धूल और संघनित सामग्री शामिल हो सकते हैं। संपूर्ण असेंबली के डिज़ाइन के अनुसार निकाले गए तरल पदार्थ और मलबे को फ़िल्टर बाउल में एकत्र किया जाता है।

नाममात्र 5 माइक्रोन निस्पंदन चरण सामान्य संपीड़ित-वायु तैयारी के लिए उपयुक्त है और महीन धुंध-पृथक्करण चरण के लिए अपस्ट्रीम सुरक्षा प्रदान करता है।

प्राथमिक निस्पंदन के बाद, संपीड़ित हवा AFM40P-060AS तत्व असेंबली वाले AFM40 धुंध-विभाजक आवास में प्रवेश करती है।

महीन फिल्टर संरचना छोटे कणों और तेल की धुंध को पकड़ लेती है जो एक मानक प्राथमिक वायु फिल्टर से गुजर सकते हैं। एसएमसी उत्पाद जानकारी के अनुसार एएफएम श्रृंखला की नाममात्र 0.3 माइक्रोन निस्पंदन रेटिंग है।

वास्तविक ऑर्डर मशीन के डिज़ाइन, वायु-गुणवत्ता विनिर्देश और पूर्ण एसएमसी मॉड्यूलर कॉन्फ़िगरेशन के आधार पर भिन्न हो सकता है।

सही भाग-संख्या की पुष्टि आवश्यक है. समान दिखने वाले फ़िल्टर तत्व की लंबाई, व्यास, माउंटिंग संरचना, निस्पंदन रेटिंग या सीलिंग डिज़ाइन अलग-अलग हो सकता है।

फ़िल्टर बॉडी पर नेमप्लेट या मुद्रित कोड की जाँच करें।

उपयोगी जानकारी के उदाहरणों में शामिल हैं:

दो तत्वों को भ्रमित मत करो.

AF30P-060S AFM40P-060AS को प्रतिस्थापित नहीं करता है, और AFM40P-060AS AF30P-060S को प्रतिस्थापित नहीं करता है।

जब मशीन AF30 एयर फिल्टर और AFM40 मिस्ट सेपरेटर दोनों का उपयोग करती है तो पूरा सेट ऑर्डर करें।

जब केवल एक फ़िल्टर बॉडी को रखरखाव की आवश्यकता हो तो एक व्यक्तिगत तत्व का ऑर्डर दें।

तत्व प्रतिस्थापन के दौरान, निरीक्षण करें:

तेज़ उद्धरण और अनुकूलता जाँच के लिए, प्रदान करें:

• संपूर्ण फ़िल्टर असेंबली का स्पष्ट फ़ोटोग्राफ़।
• हाउसिंग मॉडल लेबल का फोटो।
• हटाए गए तत्व का फोटो.
• प्रत्येक भाग संख्या के लिए आवश्यक मात्रा.
• मशीन का ब्रांड और मॉडल.
• डिलिवरी देश और डाक कोड.
• आवश्यक वितरण तिथि।
• अलग-अलग टुकड़ों या मेल खाने वाले सेटों को प्राथमिकता।

फ़िल्टर का रखरखाव वायवीय प्रणालियों से परिचित प्रशिक्षित कर्मियों द्वारा किया जाना चाहिए।

दबावयुक्त फिल्टर बाउल को कभी न खोलें।

1. सत्यापित करें कि वायु आपूर्ति अलग हो गई है और सभी अवशिष्ट दबाव निकल गए हैं।
2. फ़िल्टर निर्माता की प्रक्रिया के अनुसार कटोरा निकालें।
3. मौजूदा तत्व की स्थापना दिशा का निरीक्षण करें।
4. मलबे को आवास में प्रवेश करने से रोकने के लिए उपयोग किए गए तत्व को सावधानीपूर्वक हटा दें।
5. कटोरा, सील, बाफ़ल और आंतरिक सतहों का निरीक्षण करें।
6. एक अनुमोदित विधि का उपयोग करके पुन: प्रयोज्य घटकों को साफ करें।
7. ऐसे सफाई रसायनों का उपयोग न करें जो प्लास्टिक के कटोरे या सील को नुकसान पहुंचा सकते हैं।
8. नए तत्व को सही मूल घटक के समान अभिविन्यास में स्थापित करें।
9. कटोरे को पुनः स्थापित करें और लॉकिंग तंत्र को पूरी तरह से संलग्न करें।
10. वायुदाब को धीरे-धीरे बहाल करें।
11. कटोरे और सील के आसपास रिसाव की जाँच करें।
12. सामान्य डाउनस्ट्रीम दबाव और वायु प्रवाह की पुष्टि करें।
13. प्रतिस्थापन तिथि और मशीन संचालन के घंटे रिकॉर्ड करें।

इंस्टॉलेशन से पहले संपूर्ण फ़िल्टर मॉडल के लिए आधिकारिक ऑपरेटिंग मैनुअल देखें।

फ़िल्टर का जीवन संपीड़ित हवा की गुणवत्ता, संचालन के घंटे, वायु प्रवाह, तेल की सघनता, आर्द्रता, कंप्रेसर की स्थिति और फ़ैक्टरी पाइपिंग की सफ़ाई पर निर्भर करता है। प्रत्येक उत्पादन लाइन पर एक एकल प्रतिस्थापन अंतराल लागू नहीं किया जा सकता।

प्रत्येक फ़िल्टर तत्व ऑर्डर की पुष्टि की गई खरीद विनिर्देश के अनुसार जाँच की जा सकती है।

औपचारिक कोटेशन में उत्पाद की स्थिति, ब्रांड की उत्पत्ति, विनिर्माण बैच, पैकेजिंग प्रकार और उपलब्ध दस्तावेज की पुष्टि की जानी चाहिए।

स्थापना तक तत्व को उसकी सुरक्षात्मक पैकेजिंग से न हटाएं। इसे तेल, सॉल्वैंट्स, सीधी धूप और भारी वस्तुओं से दूर एक साफ, सूखे क्षेत्र में रखें।

ऑर्डर देने से पहले कृपया निम्नलिखित जानकारी की पुष्टि करें:

क्रमांक AF30P-060S एक नाममात्र 5 μm प्राथमिक फ़िल्टर तत्व है जिसका उपयोग AF30 एयर-फ़िल्टर बॉडी के साथ किया जाता है। AFM40P-060AS एक नाममात्र 0.3 μm तत्व असेंबली है जिसका उपयोग AFM40 धुंध विभाजक के साथ किया जाता है। वे अलग-अलग निस्पंदन कार्य करते हैं और विनिमेय नहीं हैं।

नहीं, मानक सेट में एक AF30P-060S प्रतिस्थापन तत्व और एक AFM40P-060AS प्रतिस्थापन तत्व असेंबली शामिल है। फ़िल्टर हाउसिंग, कटोरे, नियामक, नालियां, माउंटिंग ब्रैकेट, दबाव गेज और कनेक्टिंग हार्डवेयर शामिल नहीं हैं जब तक कि उद्धरण में अलग से सूचीबद्ध न किया गया हो।

इसका उपयोग तब किया जा सकता है जब एसएमटी मशीन या इसकी फैक्ट्री एयर-ट्रीटमेंट लाइन संगत AF30 और AFM40 फिल्टर बॉडी से सुसज्जित हो। ऑर्डर देने से पहले संपूर्ण आवास मॉडल, स्थापित तत्व कोड और मशीन वायवीय कॉन्फ़िगरेशन की पुष्टि करें।

प्रतिस्थापन आवृत्ति हवा की गुणवत्ता, कंप्रेसर की स्थिति, संचालन समय, आर्द्रता, वायु प्रवाह और संदूषण स्तर पर निर्भर करती है। निवारक रखरखाव के दौरान तत्वों का निरीक्षण करें और क्षतिग्रस्त, संतृप्त, भारी दूषित होने या अस्वीकार्य दबाव हानि होने पर उन्हें बदलें।

कृपया संपूर्ण फ़िल्टर हाउसिंग मॉडल, नेमप्लेट और मौजूदा तत्वों की तस्वीरें, मशीन ब्रांड, मशीन मॉडल, आवश्यक मात्रा और गंतव्य प्रदान करें। मूल लेबल अस्पष्ट होने पर कटोरे और आंतरिक माउंटिंग संरचना की तस्वीरें भी उपयोगी होती हैं।

आधिकारिक एसएमसी संदर्भ AF30-श्रृंखला निस्पंदन के लिए प्रतिस्थापन तत्व के रूप में AF30P-060S और AFM40 और AFM40-06 धुंध विभाजकों के लिए लागू तत्व असेंबली के रूप में AFM40P-060AS की पहचान करते हैं। एसएमसी तकनीकी दस्तावेज मानक एएफ निस्पंदन स्तर के रूप में 5 μm और एएफएम धुंध-विभाजक निस्पंदन स्तर के रूप में 0.3 μm की पहचान करता है।

क्योंकि पूर्ण फ़िल्टर मॉडल कोड में विभिन्न पीढ़ियाँ और वैकल्पिक प्रत्यय शामिल हो सकते हैं, संगतता की पुष्टि केवल उपस्थिति के बजाय पूर्ण हाउसिंग कोड के विरुद्ध की जानी चाहिए।

क्या आप एसएमटी मशीन या औद्योगिक वायवीय प्रणाली के लिए विश्वसनीय प्रतिस्थापन फ़िल्टर तत्वों की तलाश कर रहे हैं?

हमें अपने आवश्यक पार्ट नंबर, मात्रा और उपकरण संबंधी जानकारी भेजें। हमारी बिक्री टीम विशिष्टताओं की जांच करेगी और आपकी खरीदारी समीक्षा के लिए एक स्पष्ट उद्धरण तैयार करेगी।

स्पष्ट तस्वीरें हमें भाग संख्या, आवास श्रृंखला, तत्व संरचना और मशीन अनुप्रयोग की जांच करने में मदद करती हैं। इससे गलत प्रतिस्थापन आइटम प्राप्त होने का जोखिम कम हो जाता है और कोटेशन प्रोसेसिंग तेज़ हो जाती है।

विषय: SMC AF30P-060S और AFM40P-060AS फ़िल्टर तत्वों के लिए पूछताछ

प्रिय बिक्री टीम,

कृपया निम्नलिखित वायवीय फ़िल्टर तत्वों को उद्धृत करें:

• AF30P-060S: _____ टुकड़े
• AFM40P-060AS: _____ टुकड़े
• मशीन ब्रांड और मॉडल: _____
• स्थापित फ़िल्टर मॉडल: _____
• वितरण गंतव्य: _____
• आवश्यक वितरण तिथि: _____

कृपया उत्पाद की स्थिति, अनुकूलता, लीड समय, पैकेजिंग, शिपिंग लागत और उपलब्ध दस्तावेज़ की पुष्टि करें।

साभार,
