| ब्रांड नाम: | Yamaha |
| मॉडल संख्या: | KLW-M7151-00 |

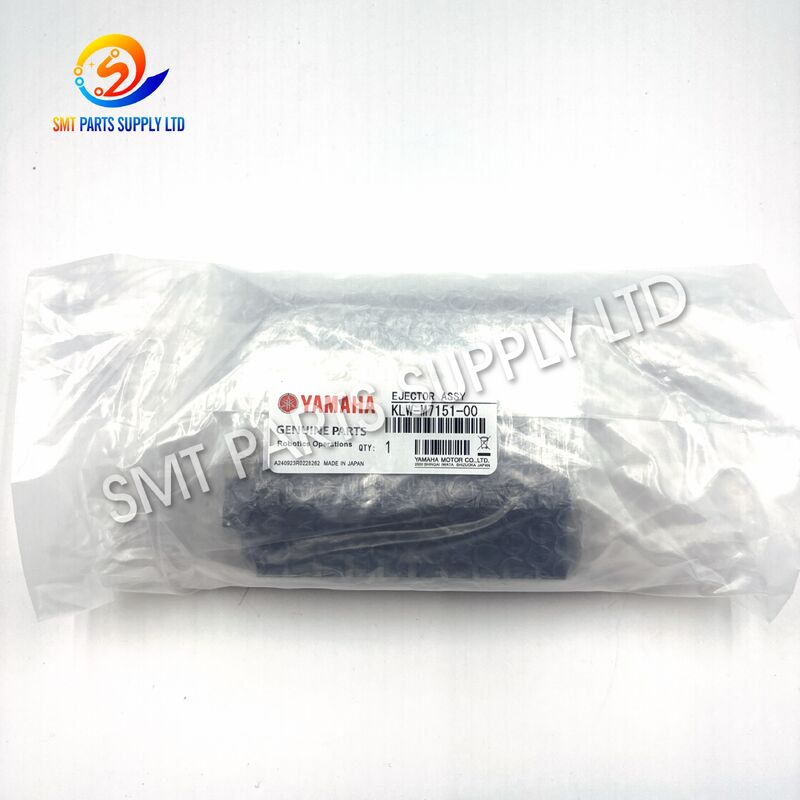

यामाहा KLW-M7151-00 ZZB10-X177 सोलेनॉइड वाल्व इनलेट फिटिंग YSM10 YSM20 YSM20R
यामाहा KLW-M7151-00 ZZB10-X177 सोलनॉइड वाल्व एयर इनलेट फिटिंग एक कॉम्पैक्ट वायवीय कनेक्शन घटक है जिसे संगत YSM-श्रृंखला SMT प्लेसमेंट मशीनों के लिए डिज़ाइन किया गया है। यह संपीड़ित-वायु ट्यूब और संबंधित सोलनॉइड वाल्व, इजेक्टर, मैनिफोल्ड या वैक्यूम-कंट्रोल असेंबली के बीच एक स्थिर कनेक्शन प्रदान करता है। सही ढंग से मिलान की गई फिटिंग उच्च गति वाले घटक प्लेसमेंट के दौरान सुरक्षित ट्यूब प्रतिधारण, विश्वसनीय वायु प्रवाह हस्तांतरण और लगातार वायवीय प्रतिक्रिया को बनाए रखने में मदद करती है।
यह घटक YSM10, YSM20 और YSM20R मशीन रखरखाव, वायवीय-प्रणाली मरम्मत, वाल्व असेंबली सर्विसिंग और स्पेयर-पार्ट्स इन्वेंट्री प्रबंधन के लिए उपयुक्त है। संयुक्त KLW-M7151-00 और ZZB10-X177 संदर्भ क्रय और रखरखाव टीमों को आवश्यक घटक को अधिक सटीक रूप से पहचानने में मदद करते हैं। क्योंकि मशीन संशोधन और वायवीय विन्यास भिन्न हो सकते हैं, ऑर्डर देने से पहले पूर्ण भाग संख्या, थ्रेड इंटरफ़ेस, ट्यूब व्यास, स्थापना दिशा और हटाए गए भाग की उपस्थिति की पुष्टि की जानी चाहिए।
| वस्तु | विवरण |
|---|---|
| प्रोडक्ट का नाम | सोलेनॉइड वाल्व एयर इनलेट फिटिंग |
| प्राथमिक भाग संख्या | KLW-M7151-00 |
| घटक मॉडल | ZZB10-X177 |
| ब्रांड संदर्भ | YAMAHA |
| उपकरण प्रकार | श्रीमती पिक-एंड-प्लेस मशीन |
| संगत मॉडल | YSM10, YSM20, YSM20R |
| उत्पाद श्रेणी | श्रीमती वायवीय वाल्व घटक |
| मुख्य समारोह | संपीड़ित-वायु टयूबिंग को वाल्व इनलेट से जोड़ता है |
| स्थापना क्षेत्र | सोलनॉइड वाल्व, इजेक्टर, मैनिफोल्ड, या वायवीय नियंत्रण असेंबली |
| कामकाजी माध्यम | स्वच्छ और सूखी संपीड़ित हवा |
| आपूर्ति का दायरा | जब तक अन्यथा पुष्टि न हो केवल फिटिंग |
| सत्यापन विधि | भाग संख्या, फोटोग्राफ, आयाम, धागा और ट्यूब का आकार |
यद्यपि एयर इनलेट फिटिंग एक अपेक्षाकृत छोटा घटक है, यह एसएमटी प्लेसमेंट मशीन की वायवीय प्रणाली में एक महत्वपूर्ण भूमिका निभाता है। क्षतिग्रस्त, ढीली, दूषित, या गलत तरीके से चुनी गई फिटिंग अस्थिर वायु वितरण का कारण बन सकती है और कनेक्टेड वाल्व या वैक्यूम सर्किट के प्रदर्शन को प्रभावित कर सकती है।
हवा का रिसाव तब हो सकता है जब ट्यूब पूरी तरह से नहीं डाली गई हो, फिटिंग सील खराब हो गई हो, धागा क्षतिग्रस्त हो, या वाल्व पोर्ट दूषित हो। लगातार रिसाव से उपलब्ध वायु दबाव कम हो सकता है और कंप्रेसर का कार्यभार बढ़ सकता है।
बार-बार ट्यूब लगाने और हटाने से आंतरिक ट्यूब-रिटेंशन संरचना धीरे-धीरे खराब हो सकती है। लगातार मशीन संचालन के दौरान घिसी हुई फिटिंग वायवीय ट्यूब को सुरक्षित रूप से नहीं पकड़ सकती है।
क्रॉस-थ्रेडिंग, अत्यधिक कसने, गलत उपकरण, या गलत कोण पर स्थापना से फिटिंग थ्रेड या कनेक्टेड वाल्व पोर्ट को नुकसान हो सकता है। एक क्षतिग्रस्त धागा सही सीलिंग को रोक सकता है।
धूल, तेल के अवशेष, नमी, सीलिंग सामग्री, या अन्य संदूषण फिटिंग मार्ग को आंशिक रूप से अवरुद्ध कर सकते हैं। प्रतिबंधित वायु प्रवाह के कारण वायवीय प्रतिक्रिया में देरी या कमजोर वैक्यूम प्रदर्शन हो सकता है।
रखरखाव उपकरण या आस-पास चलने वाले घटक गलती से फिटिंग से टकरा सकते हैं। अचानक हवा के रिसाव को रोकने के लिए टूटे हुए या विकृत शरीर को तुरंत बदला जाना चाहिए।
एक ट्यूब जो बहुत छोटी है वह ठीक से सील नहीं हो सकती है, जबकि एक बड़ी ट्यूब आंतरिक लॉकिंग संरचना को नुकसान पहुंचा सकती है। ट्यूब का आकार हमेशा दृश्य रूप से अनुमान लगाने के बजाय मापा जाना चाहिए।
वाईएसएम-श्रृंखला मशीनें उत्पादन वर्ष, हेड विनिर्देश, वाल्व संस्करण या मशीन संशोधन के आधार पर विभिन्न वायवीय कॉन्फ़िगरेशन का उपयोग कर सकती हैं। समान दिखने वाली फिटिंग स्वचालित रूप से विनिमेय नहीं हैं।
| विफलता लक्षण | संभावित कारण | अनुशंसित कार्रवाई |
|---|---|---|
| श्रव्य वायु रिसाव | ढीली ट्यूब या क्षतिग्रस्त सील | ट्यूब को दोबारा डालें और फिटिंग का निरीक्षण करें |
| वैक्यूम प्रदर्शन में कमी | प्रतिबंधित या अपर्याप्त वायुप्रवाह | फिटिंग, वाल्व, फिल्टर, ट्यूब और इजेक्टर की जांच करें |
| ट्यूब ढीली हो जाती है | घिसा हुआ लॉकिंग तंत्र | फिटिंग बदलें और ट्यूब का निरीक्षण करें |
| विलंबित वाल्व प्रतिक्रिया | वायु प्रतिबंध या अस्थिर दबाव | संपूर्ण वायवीय सर्किट की जाँच करें |
| फिटिंग को टाइट नहीं किया जा सकता | क्षतिग्रस्त या ग़लत धागा | हटाए गए घटक से तुलना करें |
| फटा फिटिंग शरीर | अत्यधिक बल या यांत्रिक प्रभाव | तुरंत बदलें |
| बार-बार पिकअप त्रुटियाँ | अस्थिर वैक्यूम या वाल्व संचालन | अपस्ट्रीम और डाउनस्ट्रीम घटकों का निरीक्षण करें |
| वायुदाब तेजी से गिरता है | फिटिंग या कनेक्टेड असेंबली में रिसाव | नियंत्रित रिसाव परीक्षण करें |
खराब या क्षतिग्रस्त KLW-M7151-00 ZZB10-X177 फिटिंग को सही ढंग से पहचाने गए घटक के साथ बदलने से एक सुरक्षित संपीड़ित-वायु कनेक्शन को बहाल करने में मदद मिलती है। एक उचित प्रतिस्थापन स्थिर वायु प्रवाह, विश्वसनीय वाल्व स्विचिंग, लगातार वैक्यूम उत्पादन और कम वायवीय रिसाव का समर्थन करता है।
सही चयन केवल उत्पाद की तस्वीर पर निर्भर नहीं होना चाहिए। पूर्ण भाग संख्या, बॉडी डिज़ाइन, कनेक्शन दिशा, ट्यूब का बाहरी व्यास, थ्रेड विनिर्देश, स्थापना स्थिति और आसपास के वाल्व असेंबली की एक साथ जाँच की जानी चाहिए।
| कदम | अनुशंसित प्रक्रिया |
|---|---|
| 1 | अनुमोदित रखरखाव प्रक्रिया के अनुसार एसएमटी मशीन को रोकें |
| 2 | संपीड़ित-वायु आपूर्ति बंद करें और बचा हुआ दबाव छोड़ें |
| 3 | मूल फिटिंग और ट्यूब रूटिंग का फोटोग्राफ लें |
| 4 | मशीन मॉडल और सभी दृश्यमान चिह्नों को रिकॉर्ड करें |
| 5 | वायवीय ट्यूब को सावधानीपूर्वक निकालें |
| 6 | सही उपकरण का उपयोग करके पुरानी फिटिंग को हटा दें |
| 7 | क्षति या संदूषण के लिए वाल्व पोर्ट का निरीक्षण करें |
| 8 | हटाए गए नमूने के साथ नई फिटिंग की तुलना करें |
| 9 | पुष्टिकृत प्रतिस्थापन घटक स्थापित करें |
| 10 | सही ट्यूब को पूरी तरह से पुनः कनेक्ट करें |
| 11 | वायुदाब को धीरे-धीरे बहाल करें |
| 12 | रिसाव की जाँच करें और एक कार्यात्मक मशीन परीक्षण पूरा करें |
| फ़ायदा | उत्पादन मूल्य |
|---|---|
| सुरक्षित वायवीय कनेक्शन | ट्यूब की गति और आकस्मिक वियोग को रोकने में मदद करता है |
| स्थिर वायुप्रवाह | कनेक्टेड वाल्व सर्किट के दोहराए जाने योग्य संचालन का समर्थन करता है |
| रिसाव में कमी | वायवीय-प्रणाली दक्षता बनाए रखने में मदद करता है |
| विश्वसनीय वैक्यूम प्रतिक्रिया | स्थिर घटक पिकअप और रिलीज़ का समर्थन करता है |
| तेज़ रखरखाव | स्पष्ट रूप से पहचाने गए स्पेयर पार्ट्स मरम्मत के समय को कम करते हैं |
| कम खरीदारी जोखिम | इंटरफ़ेस सत्यापन गलत ऑर्डर को रोकने में मदद करता है |
| बेहतर इन्वेंटरी नियंत्रण | पार्ट-नंबर रिकॉर्ड स्पेयर-पार्ट प्रबंधन को सरल बनाते हैं |
| डाउनटाइम कम हो गया | तैयार प्रतिस्थापन स्टॉक तेजी से रिकवरी का समर्थन करता है |
| विनिर्देश | विवरण |
|---|---|
| प्रोडक्ट का नाम | सोलेनॉइड वाल्व एयर इनलेट फिटिंग |
| प्राथमिक भाग संख्या | KLW-M7151-00 |
| घटक मॉडल | ZZB10-X177 |
| उपकरण अनुप्रयोग | श्रीमती सरफेस-माउंटिंग मशीन |
| संगत मशीन संदर्भ | YSM10, YSM20, YSM20R |
| सिस्टम प्रकार | वायवीय और वैक्यूम-नियंत्रण प्रणाली |
| मुख्य समारोह | संपीड़ित हवा को संबंधित वाल्व असेंबली में स्थानांतरित करता है |
| स्थापना प्रकार | वायवीय ट्यूब और थ्रेडेड पोर्ट कनेक्शन |
| कनेक्शन दिशा | हटाए गए घटक के विरुद्ध पुष्टि करें |
| ट्यूब व्यास | ऑर्डर करने से पहले पुष्टि करें |
| पोर्ट थ्रेड | मूल फिटिंग या वाल्व बॉडी का उपयोग करने की पुष्टि करें |
| शारीरिक विन्यास | कॉम्पैक्ट वायवीय फिटिंग |
| कामकाजी माध्यम | फ़िल्टर की गई, साफ़, सूखी संपीड़ित हवा |
| परिचालन दाब | मशीन वायवीय विनिर्देश का पालन करें |
| परिचालन तापमान | उपकरण परिचालन वातावरण का पालन करें |
| सामग्री | पुष्टि किए गए आपूर्ति किए गए संस्करण के अनुसार |
| उत्पाद की स्थिति | कोटेशन के अनुसार नई मूल या संगत आपूर्ति |
| स्थापना स्थिति | वाल्व, इजेक्टर, मैनिफोल्ड, या संबंधित वायवीय असेंबली |
| निरीक्षण | भाग संख्या, उपस्थिति, इंटरफ़ेस और थ्रेड जाँच |
| पैकेजिंग | व्यक्तिगत सुरक्षात्मक निर्यात पैकेजिंग |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| समय सीमा | स्टॉक और ऑर्डर मात्रा के अधीन |
| निर्यात आपूर्ति | अंतर्राष्ट्रीय औद्योगिक ग्राहकों के लिए उपलब्ध |
खरीद से पहले सटीक ट्यूब आकार, थ्रेड मानक, बॉडी सामग्री, आंतरिक सीलिंग संरचना और लागू मशीन संशोधन की पुष्टि की जानी चाहिए। दिखने में समान वायवीय फिटिंग में अलग-अलग इंटरफेस हो सकते हैं और इन्हें केवल उपस्थिति के आधार पर नहीं चुना जाना चाहिए।
निम्नलिखित घटकों को एक ही वायवीय प्रणाली में स्थापित किया जा सकता है, लेकिन वे अलग-अलग कार्य करते हैं और स्वचालित रूप से विनिमेय नहीं होते हैं।
| संदर्भ | घटक प्रकार | मुख्य समारोह | चयन का आधार |
|---|---|---|---|
| KLW-M7151-00 / ZZB10-X177 | एयर इनलेट फिटिंग | आने वाली वायवीय ट्यूबिंग को जोड़ता है | भाग संख्या, ट्यूब का आकार, धागा और शरीर का आकार |
| KLW-M7151-सीरीज़ वेरिएंट | संबंधित वायवीय घटक | मशीन कॉन्फ़िगरेशन पर निर्भर करता है | पूर्ण प्रत्यय और मशीन बीओएम |
| केएलडब्ल्यू-एम7154-00 | संबंधित वैक्यूम-पीढ़ी घटक | वैक्यूम-नियंत्रण सर्किट का समर्थन करता है | असेंबली मॉडल और स्थापना स्थिति |
| केएलडब्ल्यू-एम7157-00 | संबंधित इजेक्टर या वाल्व घटक | वायवीय इजेक्शन को नियंत्रित या समर्थन करता है | पूर्ण भाग संख्या और वाल्व विन्यास |
| पूर्ण सोलेनॉइड वाल्व | वायवीय नियंत्रण वाल्व | संपीड़ित-वायु प्रवाह को स्विच करता है | वोल्टेज, पोर्ट डिज़ाइन, कनेक्टर और मॉडल |
| वायवीय ट्यूब | वायु आपूर्ति लाइन | संपीड़ित हवा स्थानांतरित करता है | बाहरी व्यास, सामग्री और रूटिंग |
| निकास मफलर | वाल्व निकास घटक | निकास शोर और संदूषण को कम करता है | बंदरगाह का आकार और वायु प्रवाह की आवश्यकता |
| वाल्व मैनिफ़ोल्ड | मल्टी-वाल्व माउंटिंग असेंबली | वाल्व सर्किट के बीच हवा वितरित करता है | मशीन मॉडल और पूर्ण असेंबली संख्या |
| सत्यापन मद | आवश्यक जानकारी |
|---|---|
| मशीन मॉडल | YSM10, YSM20, YSM20R, या सटीक विकल्प |
| पूर्ण भाग संख्या | KLW-M7151-00 या पूर्ण स्थापित प्रत्यय |
| घटक अंकन | ZZB10-X177 या कोई अन्य दृश्य संदर्भ |
| ट्यूब व्यास | सटीक बाहरी व्यास माप |
| थ्रेड इंटरफ़ेस | मूल फिटिंग से तुलना करें |
| शरीर की दिशा | सीधा, कोणीय, या अन्य विन्यास |
| स्थापना स्थान | वाल्व इनलेट, मैनिफोल्ड, इजेक्टर, या हेड असेंबली |
| मशीन संशोधन | उपलब्ध होने पर सीरियल नंबर या बीओएम जानकारी |
| आवश्यक मात्रा | आपातकालीन प्रतिस्थापन या रखरखाव स्टॉक |
| आपूर्ति का दायरा | केवल फिटिंग या पूर्ण वाल्व असेंबली |
KLW-M7151-00 ZZB10-X177 फिटिंग का उपयोग संगत YSM-श्रृंखला SMT मशीनों के निर्धारित रखरखाव के दौरान किया जा सकता है। यह उन फिटिंग्स को बदलने के लिए उपयुक्त है जो रिसाव, यांत्रिक क्षति, कमजोर ट्यूब प्रतिधारण, या थ्रेड घिसाव दिखाती हैं।
जब सोलनॉइड वाल्व कार्यात्मक रहता है लेकिन इनलेट फिटिंग क्षतिग्रस्त हो जाती है, तो केवल पुष्टि की गई फिटिंग को बदलने से पूर्ण वाल्व असेंबली को बदले बिना वायवीय कनेक्शन बहाल किया जा सकता है।
एसएमटी प्लेसमेंट मशीनें इलेक्ट्रॉनिक घटकों को चुनने, पकड़ने, रखने और छोड़ने के लिए वायवीय और वैक्यूम सर्किट का उपयोग करती हैं। वाल्व या इजेक्टर असेंबली में प्रवेश करने वाला स्थिर वायु प्रवाह विश्वसनीय वैक्यूम-सिस्टम संचालन को बनाए रखने में मदद करता है।
प्रयुक्त YSM10, YSM20, और YSM20R मशीनों को उत्पादन में वापस लाने से पहले पुरानी वायवीय फिटिंग के प्रतिस्थापन की आवश्यकता हो सकती है। नवीनीकरण के दौरान वाल्व, ट्यूब, फिटिंग, फिल्टर और इजेक्टर के निरीक्षण की सिफारिश की जाती है।
स्थानीय इन्वेंट्री में सत्यापित फिटिंग रखने से उत्पादन या रखरखाव के दौरान मूल घटक क्षतिग्रस्त होने पर मशीन का डाउनटाइम कम हो सकता है।
इलेक्ट्रॉनिक्स निर्माता और एसएमटी सेवा कंपनियां इस फिटिंग को स्थापित मशीन की मात्रा, रखरखाव इतिहास, उत्पादन कार्यक्रम और अंतरराष्ट्रीय डिलीवरी समय के अनुसार स्टॉक कर सकती हैं।
| ग्राहक प्रकार | विशिष्ट आवश्यकता |
|---|---|
| ईएमएस फ़ैक्टरी | उत्पादन रखरखाव के लिए विश्वसनीय प्रतिस्थापन |
| पीसीबी असेंबली प्लांट | निवारक वायवीय स्पेयर पार्ट्स |
| श्रीमती उपकरण वितरक | स्पष्ट भाग-संख्या पहचान |
| मशीन नवीनीकरण कंपनी | घिसे हुए वायवीय घटकों का प्रतिस्थापन |
| तकनीकी सेवा प्रदाता | सटीक घटक मिलान |
| बहुराष्ट्रीय इलेक्ट्रॉनिक्स फैक्ट्री | मानकीकृत रखरखाव सूची |
| प्रयुक्त उपकरण आपूर्तिकर्ता | मशीन निरीक्षण और तैयारी |
| औद्योगिक रखरखाव विभाग | तेजी से मरम्मत और डाउनटाइम कम |
| अनुप्रयोग परिदृश्य | उत्पाद का उद्देश्य |
|---|---|
| वायु रिसाव की मरम्मत | इनलेट कनेक्शन पुनर्स्थापित करता है |
| वाल्व असेंबली सर्विसिंग | क्षतिग्रस्त वायवीय फिटिंग को बदलता है |
| वैक्यूम-प्रदर्शन निरीक्षण | संभावित वायु प्रवाह रिसाव बिंदु को समाप्त करता है |
| मशीन का ओवरहाल | पुरानी या दूषित फिटिंग को बदलता है |
| स्पेयर पार्ट्स की तैयारी | आपातकालीन रखरखाव का समर्थन करता है |
| ट्यूब प्रतिस्थापन | सही ट्यूब-टू-वाल्व कनेक्शन सुनिश्चित करता है |
| उत्पादन-लाइन स्थानांतरण | मशीन चलने के दौरान क्षतिग्रस्त फिटिंग को बदलना |
| निवारक रखरखाव | अप्रत्याशित वायवीय विफलताओं को कम करता है |
फिटिंग संपीड़ित-वायु ट्यूब और संबंधित वाल्व या वैक्यूम-नियंत्रण असेंबली के बीच यांत्रिक और वायवीय कनेक्शन प्रदान करती है।
मशीन की वायवीय वितरण प्रणाली के माध्यम से स्वच्छ और शुष्क संपीड़ित हवा की आपूर्ति की जाती है।
वायवीय ट्यूब को आवश्यक ट्यूब व्यास और कनेक्शन विधि के अनुसार फिटिंग में डाला जाता है। आंतरिक अवधारण संरचना ट्यूब को सुरक्षित रूप से पकड़ने में मदद करती है।
फिटिंग ट्यूब और वाल्व इनलेट के बीच एक सीलबंद रास्ता बनाती है। उचित स्थापना अवांछित वायु हानि को कम करने में मदद करती है।
संपीड़ित हवा आंतरिक मार्ग से होकर गुजरती है और जुड़े सोलनॉइड वाल्व, मैनिफोल्ड, इजेक्टर या वैक्यूम जनरेटर में प्रवेश करती है।
मशीन नियंत्रण प्रणाली संबंधित वाल्व को सक्रिय करती है। फिर वाल्व प्लेसमेंट चक्र के अनुसार संपीड़ित हवा को निर्देशित करता है, रोकता है या छोड़ता है।
डाउनस्ट्रीम सर्किट वैक्यूम उत्पन्न कर सकता है, हवा की रिहाई को नियंत्रित कर सकता है, घटक पिकअप का समर्थन कर सकता है, या कोई अन्य वायवीय कार्य कर सकता है।
| संचालन चरण | फिटिंग का कार्य |
|---|---|
| हवा की आपूर्ति | ट्यूब से संपीड़ित वायु प्राप्त करता है |
| ट्यूब प्रतिधारण | वायवीय ट्यूब को स्थिति में रखता है |
| सील | कनेक्शन के आसपास रिसाव को रोकने में मदद करता है |
| हवाई स्थानांतरण | वाल्व असेंबली में हवा को निर्देशित करता है |
| वाल्व स्विचिंग | स्थिर डाउनस्ट्रीम वायवीय प्रतिक्रिया का समर्थन करता है |
| उत्पादन चक्र | मशीन संचालन के दौरान वायु प्रवाह वितरण को दोहराता है |
एक छोटा सा वायवीय रिसाव बिंदु कई मशीन कार्यों को प्रभावित कर सकता है। वायु प्रवाह कम होने से वाल्व प्रतिक्रिया धीमी हो सकती है, वैक्यूम उत्पादन कमजोर हो सकता है, पिकअप प्रदर्शन अस्थिर हो सकता है, घटक-रिलीज़ की समस्या हो सकती है, या बार-बार मशीन अलार्म बज सकता है।
इसलिए ट्यूब, फिल्टर, दबाव नियामक, वाल्व, इजेक्टर, मैनिफोल्ड, मफलर, वैक्यूम सेंसर और सीलिंग घटकों सहित संपूर्ण वायवीय सर्किट के साथ फिटिंग का निरीक्षण किया जाना चाहिए।
पूरा उपयोग करेंKLW-M7151-00संदर्भ। केवल आंशिक संख्या KLW-M7151 द्वारा उत्पाद का चयन न करें क्योंकि अलग-अलग प्रत्यय अलग-अलग कॉन्फ़िगरेशन का संकेत दे सकते हैं।
जांचें कि क्या ZZB10-X177 हटाई गई फिटिंग, मूल पैकेजिंग, मशीन बीओएम, रखरखाव रिकॉर्ड या घटक लेबल पर दिखाई देता है।
बताएं कि मशीन YSM10, YSM20, YSM20R या कोई अन्य मॉडल है या नहीं। अकेले मशीन-श्रृंखला की जानकारी पर्याप्त नहीं हो सकती है।
ट्यूब के आकार की पुष्टि करने के लिए एक सटीक माप उपकरण का उपयोग करें। गलत ट्यूब व्यास के कारण रिसाव हो सकता है या फिटिंग ख़राब हो सकती है।
धागा वाल्व पोर्ट से मेल खाना चाहिए। गलत धागे वाल्व बॉडी को नुकसान पहुंचा सकते हैं, सही कसने से रोक सकते हैं, या हवा का रिसाव पैदा कर सकते हैं।
पुष्टि करें कि क्या मूल फिटिंग सीधी, कोणीय, कॉम्पैक्ट, विस्तारित है, या किसी विशेष वायुप्रवाह-नियंत्रण संरचना से सुसज्जित है।
प्रतिस्थापन फिटिंग को ट्यूब और आसपास के मशीन घटकों के लिए पर्याप्त निकासी प्रदान करनी चाहिए।
खरीदने से पहले, निर्दिष्ट करें कि ऑर्डर के लिए निम्न की आवश्यकता है या नहीं:
सटीक पुष्टि के लिए, प्रदान करें:
बताएं कि क्या ऑर्डर के लिए मूल घटक, संगत प्रतिस्थापन, नई इकाई या किसी अन्य शर्त की आवश्यकता है। कोटेशन में अंतिम आपूर्ति शर्तें स्पष्ट रूप से लिखी जानी चाहिए।
| जानकारी | मांग |
|---|---|
| पूर्ण मशीन मॉडल | आवश्यक |
| पूर्ण भाग संख्या | आवश्यक |
| घटक अंकन | आवश्यक |
| आवश्यक मात्रा | आवश्यक |
| हटाया गया-भाग फ़ोटोग्राफ़ | दृढ़तापूर्वक अनुशंसित |
| स्थापना फोटोग्राफ | अनुशंसित |
| ट्यूब का बाहरी व्यास | अनिश्चित होने पर आवश्यक |
| धागे का माप | अनिश्चित होने पर आवश्यक |
| उत्पाद की स्थिति | आवश्यक |
| डिलिवरी देश | आवश्यक |
| शिपिंग का तरीका | अनुशंसित |
| आवश्यक वितरण तिथि | अनुशंसित |
एसएमटी प्लेसमेंट उपकरण और वायवीय प्रणालियों से परिचित प्रशिक्षित रखरखाव कर्मियों द्वारा स्थापना की जानी चाहिए।
| स्थापना जोखिम | रोकथाम विधि |
|---|---|
| क्रॉस-थ्रेडिंग | कसने से पहले मैन्युअल रूप से इंस्टालेशन शुरू करें |
| वाल्व-पोर्ट क्षति | सही उपकरण और नियंत्रित बल का प्रयोग करें |
| हवा का रिसाव | ट्यूब के आकार और पूर्ण सम्मिलन की पुष्टि करें |
| ट्यूब प्रतिबंध | तीखे मोड़ों और अत्यधिक तनाव से बचें |
| आंतरिक संदूषण | फिटिंग और वाल्व पोर्ट को साफ रखें |
| ग़लत घटक | स्थापना से पहले सभी इंटरफेस की तुलना करें |
| अवशिष्ट-दबाव की चोट | हटाने से पहले संपीड़ित हवा छोड़ें |
| उत्पादन में खराबी | सामान्य उत्पादन से पहले एक कार्यात्मक परीक्षण पूरा करें |
KLW-M7151-00 और ZZB10-X177 संदर्भों की जांच ग्राहक के खरीद आदेश और पुष्टिकरण जानकारी से की जा सकती है।
फिटिंग बॉडी में दरारें, विरूपण, क्षरण, संदूषण, प्रभाव के निशान या अन्य दृश्यमान क्षति की जाँच की जानी चाहिए।
धागा साफ और स्पष्ट क्षति से मुक्त होना चाहिए जो सही स्थापना को रोक सकता है।
दृश्यमान क्षति, संदूषण या विरूपण के लिए ट्यूब इंटरफ़ेस और रिलीज़ तंत्र का निरीक्षण किया जा सकता है।
जब ग्राहक स्पष्ट तस्वीरें या भौतिक नमूना प्रदान करता है, तो प्रतिस्थापन की तुलना शरीर के आकार, अंकन, कनेक्शन दिशा और समग्र इंटरफ़ेस से की जा सकती है।
अंतर्राष्ट्रीय परिवहन के दौरान प्रत्येक फिटिंग को धूल, नमी, प्रभाव और हलचल से बचाया जाना चाहिए।
| निरीक्षण आइटम | निरीक्षण उद्देश्य |
|---|---|
| भाग संख्या | आदेशित संदर्भ की पुष्टि करता है |
| मॉडल अंकन | ZZB10-X177 पहचान सत्यापित करता है |
| शरीर की दशा | दरारें या विकृति का पता लगाता है |
| धागे की स्थिति | स्थापना जोखिम कम कर देता है |
| ट्यूब इंटरफ़ेस | कनेक्शन की स्थिति की जाँच करता है |
| सीलिंग क्षेत्र | रिसाव को रोकने में मदद करता है |
| उत्पाद गुणवत्ता | ऑर्डर राशि की पुष्टि करता है |
| पैकेजिंग | परिवहन के दौरान फिटिंग की सुरक्षा करता है |
| लेबल जानकारी | प्रेषण त्रुटियों को कम करता है |
| ग्राहक फोटो तुलना | संगतता पुष्टि का समर्थन करता है |
नमी, तेल और धूल फिटिंग, वाल्व, सील, फिल्टर और इजेक्टर को प्रभावित कर सकते हैं। मशीन निर्माता की वायवीय रखरखाव आवश्यकताओं का पालन करें।
क्षतिग्रस्त, कठोर, खरोंचयुक्त, चपटी या गलत तरीके से कटी हुई ट्यूब फिटिंग बदलने के बाद भी लीक होती रह सकती है।
जब वैक्यूम प्रदर्शन अस्थिर रहता है, तो केवल एक घटक को बदलने के बजाय अपस्ट्रीम और डाउनस्ट्रीम सिस्टम का निरीक्षण करें।
बार-बार ट्यूब हटाने से ट्यूब के अंत और प्रतिधारण तंत्र के घिसाव में तेजी आ सकती है।
कई YSM मशीनें चलाने वाली फ़ैक्टरियों को आपातकालीन रखरखाव के लिए उचित मात्रा में पक्की फिटिंग रखनी चाहिए।
| आइटम रिकॉर्ड करें | जानकारी |
|---|---|
| मशीन मॉडल | YSM10, YSM20, या YSM20R |
| मशीन की पहचान | फैक्टरी उपकरण संख्या |
| प्रतिस्थापन तिथि | रखरखाव पूर्ण होने की तिथि |
| पार्ट नंबर हटा दिया गया | पूर्ण दृश्यमान संदर्भ |
| स्थापित भाग संख्या | KLW-M7151-00 / ZZB10-X177 |
| विफलता लक्षण | रिसाव, क्षति, या कमजोर ट्यूब प्रतिधारण |
| संबंधित भागों की जाँच की गई | ट्यूब, वाल्व, इजेक्टर, फिल्टर और मैनिफोल्ड |
| परीक्षा परिणाम | रिसाव और कार्यात्मक परीक्षण के परिणाम |
| तकनीशियन | रखरखाव कर्मचारी |
| अगला निरीक्षण | नियोजित रखरखाव तिथि |
नहीं, यह सूची मुख्य रूप से वायवीय वायु इनलेट फिटिंग का वर्णन करती है। सोलनॉइड वाल्व, इजेक्टर, मैनिफोल्ड, न्यूमेटिक ट्यूब और माउंटिंग सहायक उपकरण केवल तभी शामिल किए जाते हैं जब उद्धरण में स्पष्ट रूप से कहा गया हो।
इसे संगत वाईएसएम-श्रृंखला अनुप्रयोगों के लिए संदर्भित किया जाता है, लेकिन मशीन संशोधन विभिन्न वाल्व या फिटिंग कॉन्फ़िगरेशन का उपयोग कर सकते हैं। ऑर्डर देने से पहले पूर्ण भाग संख्या, ट्यूब आकार, धागा और हटाए गए भाग की तस्वीर की पुष्टि करें।
एक समान उपस्थिति अनुकूलता की गारंटी नहीं देती है। अलग-अलग फिटिंग में अलग-अलग धागे, ट्यूब व्यास, वायु प्रवाह मार्ग, सीलिंग संरचनाएं, शरीर की लंबाई या स्थापना दिशाओं का उपयोग किया जा सकता है।
कृपया मशीन मॉडल, पूर्ण भाग संख्या, आवश्यक मात्रा, हटाए गए भाग की तस्वीरें, ट्यूब व्यास, धागे का विवरण, उत्पाद की स्थिति, डिलीवरी देश और अपेक्षित डिलीवरी तिथि प्रदान करें।
वायवीय ट्यूब, ट्यूब कट सतह, फिटिंग थ्रेड, वाल्व पोर्ट, सीलिंग विधि, मैनिफोल्ड, वाल्व बॉडी, इजेक्टर, फिल्टर, रेगुलेटर और आस-पास के कनेक्शन का निरीक्षण करें। रिसाव किसी अन्य घटक से हो सकता है।
कृपया त्वरित और सटीक उद्धरण के लिए निम्नलिखित जानकारी भेजें:
हमारी बिक्री टीम उत्पाद पहचान सहायता, उपलब्धता पुष्टि, उद्धरण विवरण, पैकेजिंग जानकारी, अनुमानित तैयारी समय, शिपिंग विकल्प और संयुक्त एसएमटी स्पेयर-पार्ट्स आपूर्ति प्रदान कर सकती है।
तेज़ प्रसंस्करण के लिए, शामिल करेंKLW-M7151-00 ZZB10-X177जांच विषय में हटाई गई फिटिंग और स्थापना स्थिति की स्पष्ट तस्वीरें संलग्न करें।
यामाहा और संदर्भित मशीन मॉडल नामों का उपयोग केवल उत्पाद अनुकूलता और अनुप्रयोग की पहचान करने के लिए किया जाता है। सभी ट्रेडमार्क्स का संबंध उनके संबंधित मालिकों से है। अंतिम वाणिज्यिक कोटेशन में उत्पाद की उत्पत्ति, स्थिति, निर्माता और आपूर्ति की स्थिति की पुष्टि की जानी चाहिए।
वीडियो
वीडियो
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
