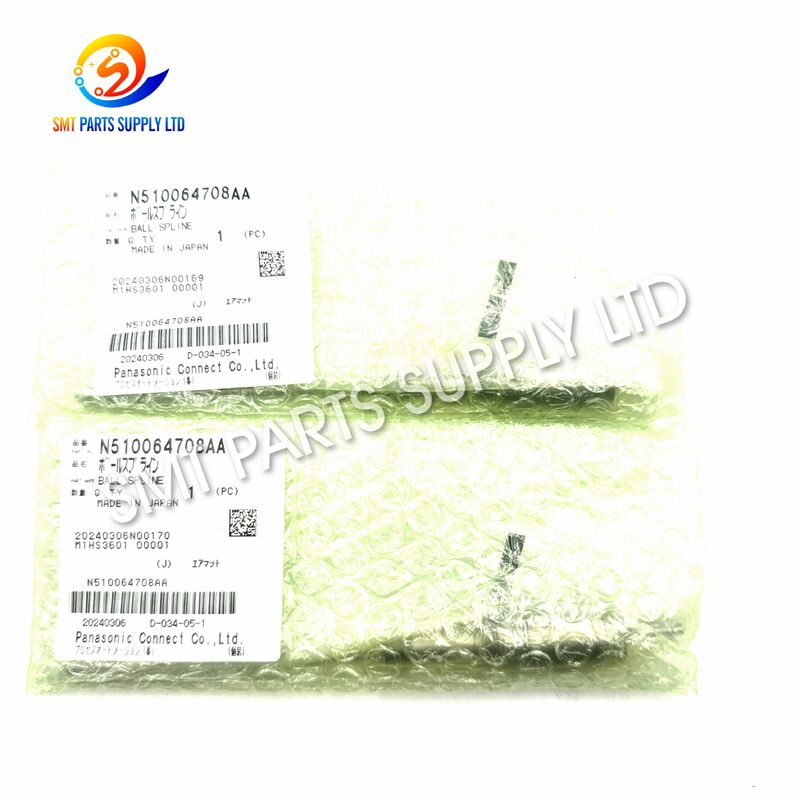

एनपीएम 8-हेड के लिए पैनासोनिक N510064708AA H8 व्हाइट मार्क बॉल स्प्लाइन

Panasonic N510064708AA H8 व्हाइट मार्क बॉल स्लाइन NPM 8-हेड के लिए

इसलिए, N510064708AA का चयन करते समय N510064708AA H8 व्हाइट मार्क बॉल स्लाइन एक सटीक यांत्रिक घटक है जिसका उपयोग NPM H8 8-हेड प्लेसमेंट असेंबली में किया जाता है। इसकी प्राथमिक भूमिका तेज ऊर्ध्वाधर आवर्ती गति के दौरान नोजल शाफ्ट को निर्देशित करना है, साथ ही नियंत्रित घूर्णी स्थिति और स्थिर यांत्रिक संरेखण बनाए रखना है।

SMT उत्पादन के दौरान, प्रत्येक नोजल घटकों को उठाने के लिए बार-बार नीचे जाता है, पीछे हटता है, प्रोग्राम किए गए कोण पर घूमता है, और सटीक प्लेसमेंट के लिए फिर से नीचे जाता है। बॉल स्लाइन चिकनी रैखिक मार्गदर्शन को इसकी सटीक स्लाइन संरचना के माध्यम से टॉर्क ट्रांसमिशन के साथ जोड़कर इस गति प्रणाली का एक महत्वपूर्ण हिस्सा बनाती है।

N510064708AA NPM H8 हेड मरम्मत, निर्धारित रखरखाव, प्लेसमेंट-हेड पुनर्निर्माण, और घिसे हुए या क्षतिग्रस्त बॉल स्लाइन घटकों को बदलने के लिए उपयुक्त है। सफेद निशान पहचान इस H8 स्लाइन विनिर्देश को अन्य प्लेसमेंट-हेड कॉन्फ़िगरेशन में उपयोग किए जाने वाले दृश्य रूप से समान स्लाइन संस्करणों से अलग करने में मदद करता है।

सटीक ऑर्डरिंग के लिए, ग्राहकों को पूर्ण भाग संख्या N510064708AA, H8 हेड प्रकार, और खरीद से पहले सफेद निशान विनिर्देश की पुष्टि करनी चाहिए।

NPM प्लेसमेंट हेड उत्पादन के दौरान निरंतर उच्च गति वाली गति करता है। प्रत्येक घटक प्लेसमेंट ऊर्ध्वाधर शाफ्ट यात्रा, त्वरण, मंदी, घूर्णन और यांत्रिक लोडिंग के अतिरिक्त चक्र बनाता है।

समय के साथ, H8 बॉल स्लाइन धीरे-धीरे घिस सकती है।

प्रत्येक पिकअप और प्लेसमेंट ऑपरेशन के लिए नोजल शाफ्ट ऊर्ध्वाधर रूप से चलता है।

उच्च-मात्रा उत्पादन में, यह अत्यंत उच्च चक्र गणना का परिणाम हो सकता है।

दीर्घकालिक संचालन के कारण हो सकता है:

• बढ़ी हुई यांत्रिक निकासी।
• कम हुई गति की चिकनाई।
• उच्च कंपन।
• असामान्य शाफ्ट प्ले।
• बढ़ा हुआ संचालन प्रतिरोध।

बॉल स्लाइन में सटीक रूप से बने स्लाइन खांचे के साथ चलने वाले रोलिंग तत्व होते हैं।

बार-बार यांत्रिक संपर्क आंतरिक चलने वाली सतहों को धीरे-धीरे प्रभावित कर सकता है।

विशिष्ट लक्षण शामिल हो सकते हैं:

इन लक्षणों की जांच नोजल शाफ्ट, बेयरिंग, होल्डर और आसपास के हेड मैकेनिज्म के साथ मिलकर की जानी चाहिए।

SMT उत्पादन वातावरण में महीन धूल, घटक मलबे, ग्रीस अवशेष और अन्य कण हो सकते हैं।

यदि संदूषण चलने वाले स्लाइन मैकेनिज्म में प्रवेश करता है, तो यह चिकनी रोलिंग संपर्क में बाधा डाल सकता है।

संभावित परिणाम शामिल हो सकते हैं:

• बढ़ा हुआ घर्षण।
• अनियमित गति।
• समय से पहले घिसाव।
• सतह क्षति।
• कम हुई यांत्रिक स्थिरता।

सटीक रोलिंग घटकों के लिए सही स्नेहन महत्वपूर्ण है।

अपर्याप्त, दूषित, या खराब हुआ स्नेहक घर्षण बढ़ा सकता है और घिसाव को तेज कर सकता है।

रखरखाव तकनीशियनों को NPM H8 हेड पर लागू स्नेहन प्रक्रिया का पालन करना चाहिए, बजाय इसके कि अत्यधिक या अनुपयुक्त ग्रीस लगाया जाए।

एक गंभीर नोजल टक्कर नोजल से शाफ्ट और स्लाइन मैकेनिज्म में प्रभाव भार स्थानांतरित कर सकती है।

संभावित कारण शामिल हैं:

• गलत पीसीबी ऊंचाई।
• फीडर हस्तक्षेप।
• नोजल क्रैश।
• घटक बाधा।
• गलत मशीन सेटअप।

एक असामान्य टक्कर के बाद, नोजल शाफ्ट और संबंधित यांत्रिक घटकों के साथ बॉल स्लाइन का निरीक्षण किया जाना चाहिए।

जब निरीक्षण घिसाव या असामान्य निकासी की पुष्टि करता है, तो मौजूदा स्लाइन को सही N510064708AA H8 व्हाइट मार्क बॉल स्लाइन से बदलने से नोजल शाफ्ट के इच्छित यांत्रिक मार्गदर्शन को बहाल करने में मदद मिल सकती है।

एक सही ढंग से मेल खाने वाली बॉल स्लाइन कई महत्वपूर्ण रखरखाव लाभ प्रदान करती है।

प्रतिस्थापन प्रशिक्षित SMT रखरखाव कर्मियों द्वारा किया जाना चाहिए।

स्थापना से पहले, तकनीशियनों को नोजल शाफ्ट, होल्डर, बेयरिंग सतहों और संबंधित हेड घटकों की स्थिति की भी जांच करनी चाहिए।

प्लेसमेंट-हेड बॉल स्लाइन बाहरी रूप से बहुत समान दिख सकती हैं, लेकिन विभिन्न हेड संस्करणों में विभिन्न विनिर्देशों का उपयोग किया जा सकता है।

इसलिए, N510064708AA का चयन करते समय सफेद निशान को एक पहचान विशेषता के रूप में माना जाना चाहिए।

प्रतिस्थापन खरीदते समय, सभी तीन प्रमुख विवरणों को सत्यापित करें:

N510064708AA + H8 + सफेद निशान

यह केवल उपस्थिति से स्लाइन का चयन करने की तुलना में अधिक विश्वसनीय है।

यह सत्यापन प्रक्रिया गलत ऑर्डरिंग और अनावश्यक मशीन डाउनटाइम को कम करने में मदद करती है।

N510064708AA H8 व्हाइट मार्क बॉल स्लाइन का उपयोग मुख्य रूप से SMT निर्माण वातावरण में संचालित NPM प्लेसमेंट हेड्स के रखरखाव के लिए किया जाता है।

जब मौजूदा H8 स्लाइन निम्नलिखित दिखाती है तो प्रतिस्थापन के लिए उपयुक्त:

• अत्यधिक निकासी।
• खुरदरी गति।
• घिसाव।
• यांत्रिक क्षति।
• टकराव से संबंधित समस्याएं।
• असामान्य शोर।

NPM मशीनें चलाने वाले कारखाने निर्धारित रखरखाव के दौरान H8 हेड यांत्रिक भागों का निरीक्षण कर सकते हैं।

बॉल स्लाइन को तब बदला जा सकता है जब तकनीशियन उत्पादन में अधिक गंभीर समस्याएं पैदा करने से पहले अस्वीकार्य घिसाव की पहचान करते हैं।

N510064708AA का उपयोग H8 हेड पुनर्निर्माण के दौरान निरीक्षण के साथ किया जा सकता है:

• नोजल शाफ्ट।
• नोजल होल्डर।
• बेयरिंग।
• स्प्रिंग्स।
• सील्स।
• वैक्यूम घटक।
• संबंधित मार्गदर्शन भाग।

यह दृष्टिकोण तकनीशियनों को प्लेसमेंट हेड की पूरी यांत्रिक स्थिति का मूल्यांकन करने में मदद करता है।

विशिष्ट उद्योगों में शामिल हैं:

यह भाग इसके लिए भी उपयुक्त है:

• SMT रखरखाव कंपनियां।
• उपकरण मरम्मत केंद्र।
• प्लेसमेंट-हेड पुनर्निर्माण कार्यशालाएं।
• उपयोग की गई मशीनें नवीनीकृत करने वाले।
• SMT स्पेयर-पार्ट्स वितरक।

H8 बॉल स्लाइन रैखिक गति और घूर्णी बाधा का संयोजन प्रदान करती है।

प्लेसमेंट सिस्टम नोजल शाफ्ट को ऊर्ध्वाधर रूप से चलने का आदेश देता है।

शाफ्ट बॉल स्लाइन असेंबली से होकर गुजरता है।

सटीक गेंदें स्लाइन खांचों के साथ चलती हैं।

रोलिंग संपर्क उच्च-आवृत्ति शाफ्ट यात्रा के दौरान अनावश्यक स्लाइडिंग घर्षण को कम करने में मदद करता है।

स्लाइन शाफ्ट को आवश्यक ऊर्ध्वाधर पथ के साथ निर्देशित करती है।

स्थिर मार्गदर्शन महत्वपूर्ण है क्योंकि नोजल बार-बार घटकों और पीसीबी प्लेसमेंट स्थितियों के पास आता है।

खांचे की संरचना स्लाइन असेंबली को अनियंत्रित सापेक्ष गति को सीमित करते हुए घूर्णी बल संचारित करने की अनुमति देती है।

यह नोजल शाफ्ट को H8 हेड मैकेनिज्म के साथ आवश्यक यांत्रिक संबंध बनाए रखने में मदद करता है।

नोजल फीडर या ट्रे द्वारा आपूर्ति किए गए घटक की ओर नीचे जाता है।

घटक को पकड़ने के लिए वैक्यूम लगाया जाता है।

घटक को प्रोग्राम के अनुसार उन्मुख किया जाता है, लक्ष्य पीसीबी स्थिति में स्थानांतरित किया जाता है, और रखा जाता है।

फिर नोजल पीछे हट जाता है।

यह अनुक्रम उत्पादन के दौरान लगातार दोहराया जाता है।

इसलिए, एक सामान्य बेयरिंग या गाइड को केवल अनुमानित आयामों के आधार पर विकल्प के रूप में नहीं चुना जाना चाहिए।

तकनीशियन N510064708AA का निरीक्षण कर सकते हैं जब वे अनुभव कर रहे हों:

• बढ़ा हुआ नोजल शाफ्ट प्ले।
• खुरदरी H8 शाफ्ट गति।
• असामान्य यांत्रिक ध्वनि।
• बढ़ा हुआ कंपन।
• मैनुअल शाफ्ट गति के दौरान प्रतिरोध।
• दृश्य यांत्रिक घिसाव।
• नोजल टक्कर के बाद खराब गति।

हालांकि, ये लक्षण अन्य भागों से भी उत्पन्न हो सकते हैं।

प्रतिस्थापन से पहले एक पूर्ण हेड निरीक्षण की सिफारिश की जाती है।

प्राथमिक पहचान होनी चाहिए:

N510064708AA

केवल उत्पाद की उपस्थिति से चयन करने से बचें।

उत्पाद एक H8 प्लेसमेंट हेड कॉन्फ़िगरेशन के लिए अभिप्रेत है।

कोटेशन का अनुरोध करते समय हेड प्रकार को स्पष्ट रूप से निर्दिष्ट करें।

अनुशंसित पूछताछ जानकारी:

मशीन: NPM
हेड: H8
भाग संख्या: N510064708AA

सफेद निशान एक महत्वपूर्ण पहचान विशेषता है।

यदि आपका मौजूदा स्लाइन एक अलग रंग के निशान का उपयोग करता है, तो यह न मानें कि यह N510064708AA के साथ विनिमेय है।

यदि आवश्यक हो तो पुष्टि के लिए एक तस्वीर भेजें।

ऑर्डर करने से पहले, निरीक्षण करें:

• भाग संख्या।
• निशान का रंग।
• शाफ्ट संरचना।
• माउंटिंग इंटरफ़ेस।
• हेड कॉन्फ़िगरेशन।

स्पष्ट तस्वीरें विनिर्देश की गलतियों से बचने में मदद कर सकती हैं।

व्यक्तिगत हेड मरम्मत के लिए, एक टुकड़ा पर्याप्त हो सकता है।

कई NPM लाइनें चलाने वाले कारखाने अतिरिक्त H8 बॉल स्लाइन को स्पेयर इन्वेंट्री के रूप में बनाए रखने पर विचार कर सकते हैं।

तत्काल रखरखाव आदेशों के लिए, कोटेशन का अनुरोध करते समय आवश्यक मात्रा और गंतव्य प्रदान करें।

N510064708AA एक H8 बॉल स्लाइन है जिसका उपयोग बार-बार ऊर्ध्वाधर गति के दौरान नोजल शाफ्ट को निर्देशित करने के लिए किया जाता है, साथ ही नियंत्रित घूर्णी स्थिति का समर्थन करता है। यह NPM 8-हेड प्लेसमेंट असेंबली के भीतर एक महत्वपूर्ण यांत्रिक मार्गदर्शन घटक है।

व्हाइट मार्क एक पहचान विशेषता है जिसका उपयोग इस H8 स्लाइन विनिर्देश को दृश्य रूप से समान बॉल स्लाइन संस्करणों से अलग करने के लिए किया जाता है। ग्राहकों को ऑर्डर करने से पहले भाग संख्या, H8 हेड प्रकार और सफेद निशान की पुष्टि करनी चाहिए।

हाँ। N510064708AA NPM H8 / 8-हेड अनुप्रयोग के लिए उपयोग किया जाता है। हालांकि, मशीन और हेड कॉन्फ़िगरेशन को खरीद से पहले अभी भी पुष्टि की जानी चाहिए, खासकर जब उपकरण ने पहले हेड मरम्मत या घटक प्रतिस्थापन से गुजरा हो।

जब निरीक्षण में अत्यधिक प्ले, खुरदरी शाफ्ट गति, असामान्य शोर, यांत्रिक क्षति, या घिसाव पाया जाता है तो प्रतिस्थापन की आवश्यकता हो सकती है। नोजल शाफ्ट, होल्डर, बेयरिंग और स्नेहन की स्थिति जैसे संबंधित भागों की भी जांच की जानी चाहिए।

कृपया N510064708AA, NPM मशीन की जानकारी, H8 हेड प्रकार, सफेद निशान की पुष्टि, आवश्यक मात्रा, और वितरण गंतव्य प्रदान करें। विनिर्देश की पुष्टि की आवश्यकता होने पर मौजूदा स्लाइन की एक स्पष्ट तस्वीर की सिफारिश की जाती है।

NPM 8-हेड रखरखाव के लिए N510064708AA H8 व्हाइट मार्क बॉल स्लाइन की आवश्यकता है?

कृपया हमें भेजें:

• भाग संख्या: N510064708AA
• मशीन मॉडल।
• H8 हेड की पुष्टि।
• सफेद निशान की पुष्टि।
• आवश्यक मात्रा।
• वितरण गंतव्य।
• मौजूदा भाग की तस्वीरें यदि उपलब्ध हो।

हम भाग-संख्या जांच, स्टॉक पुष्टि, कोटेशन, पैकेजिंग और वितरण व्यवस्था में सहायता कर सकते हैं।

तत्काल SMT मशीन मरम्मत की आवश्यकताओं के लिए, पूछताछ में अपनी आवश्यक मात्रा और अपेक्षित वितरण अनुसूची शामिल करें ताकि अनुरोध को कुशलतापूर्वक संसाधित किया जा सके।

N510064708AA H8 व्हाइट मार्क बॉल स्लाइन के लिए वर्तमान उपलब्धता और कोटेशन के लिए हमसे संपर्क करें।
