DEK 137516 215607 02i 03i के लिए 500 मिमी बोर्ड क्लैंप फ़ॉइल

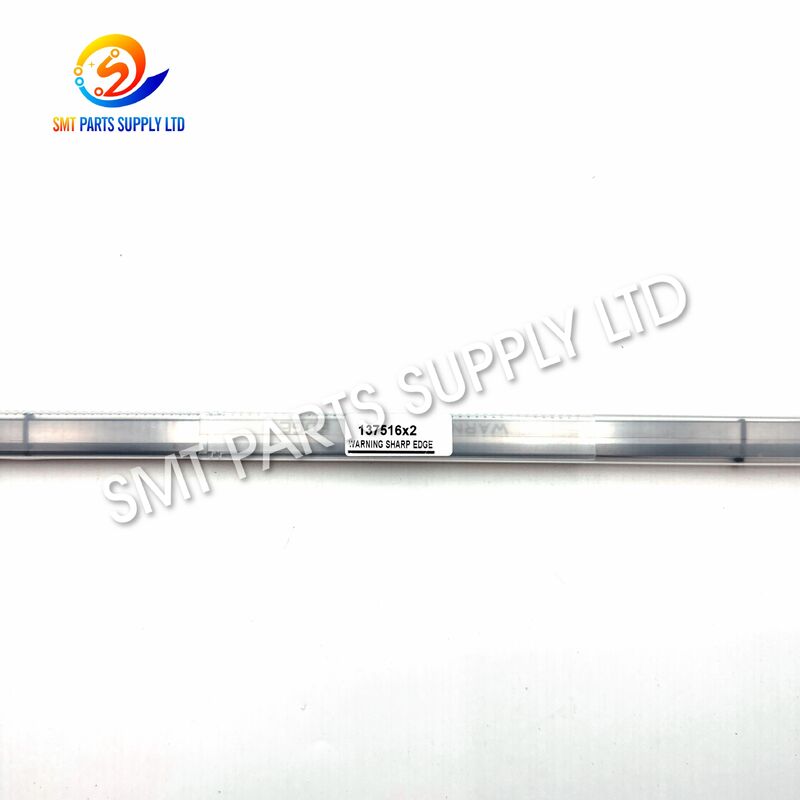

DEK 137516 बोर्ड क्लैंप फॉयल एक सटीक प्रिंटर स्पेयर पार्ट है जिसका उपयोग सोल्डर पेस्ट प्रिंटिंग प्रक्रिया के दौरान प्रिंटेड सर्किट बोर्डों को सपोर्ट और सुरक्षित करने के लिए किया जाता है। इसे आमतौर पर पार्ट नंबर 215607 और 03128529 के साथ क्रॉस-रेफरेंस किया जाता है और यह संगत DEK स्क्रीन प्रिंटर कॉन्फ़िगरेशन के लिए आपूर्ति की जाती है, जिसमें 500mm फॉयल या शिम बोर्ड क्लैंप असेंबली की आवश्यकता होती है।

प्रिंटिंग के दौरान, पीसीबी को स्टेंसिल के नीचे सपाट, सही ढंग से स्थित और स्थिर रहना चाहिए। एक घिसा हुआ, मुड़ा हुआ या गलत तरीके से फिट किया गया बोर्ड क्लैंप फॉयल पीसीबी किनारे को हिलने या उठने दे सकता है, जिसके परिणामस्वरूप सोल्डर पेस्ट मिसअलाइनमेंट, असमान जमाव ऊंचाई, अपूर्ण पैड कवरेज या अत्यधिक पेस्ट रिसाव हो सकता है। क्षतिग्रस्त क्लैंप फॉयल को बदलने से विश्वसनीय पीसीबी सपोर्ट और अधिक सुसंगत प्रिंटिंग प्रदर्शन बहाल करने में मदद मिलती है।

यह घटक एसएमटी फैक्ट्रियों, इलेक्ट्रॉनिक्स विनिर्माण सेवा प्रदाताओं, प्रिंटर रखरखाव कंपनियों और स्पेयर-पार्ट्स वितरकों के लिए उपयुक्त है। ऑर्डर करने से पहले मूल पार्ट नंबर, स्थापित क्लैंप संरचना, मशीन मॉडल, रेल कॉन्फ़िगरेशन और वास्तविक फॉयल लंबाई के अनुसार संगतता की पुष्टि की जानी चाहिए।

बोर्ड क्लैंप फॉयल पीसीबी परिवहन रेल के करीब काम करता है और बार-बार पीसीबी किनारों के संपर्क में आता है या उनका समर्थन करता है। निरंतर उत्पादन चक्र, यांत्रिक दबाव, अनुचित समायोजन और संदूषण धीरे-धीरे इसके आकार और प्रदर्शन को प्रभावित कर सकते हैं।

एक छोटा विरूपण दृश्य निरीक्षण के दौरान महत्वहीन लग सकता है, लेकिन यह पीसीबी सीटिंग और प्रिंट दोहराव को प्रभावित कर सकता है। उच्च-घनत्व वाले पीसीबी असेंबली, फाइन-पिच घटक और संकीर्ण स्टेंसिल एपर्चर विशेष रूप से अस्थिर बोर्ड समर्थन के प्रति संवेदनशील होते हैं।

उत्पादन और रखरखाव टीमों को क्लैंप असेंबली का निरीक्षण करना चाहिए जब निम्नलिखित में से एक या अधिक स्थितियाँ उत्पन्न होती हैं:

• प्रिंटिंग के दौरान पीसीबी का किनारा थोड़ा ऊपर उठता है।
• प्रिंटिंग चक्रों के बीच बोर्ड संरेखण बदलता है।
• पीसीबी किनारों के पास सोल्डर पेस्ट जमाव असंगत होते हैं।
• बोर्ड सपोर्ट सिस्टम के खिलाफ सपाट नहीं बैठता है।
• फॉयल स्पष्ट रूप से मुड़ा हुआ, खरोंच, फटा हुआ या विकृत है।
• पीसीबी परिवहन पथ कम स्थिर हो जाता है।
• बोर्ड स्टेंसिल से असमान रूप से संपर्क करता है।
• टक्कर या रेल समायोजन के बाद प्रिंटिंग दोष बढ़ जाते हैं।
• क्लैंप तंत्र संचालन के दौरान असामान्य संपर्क बनाता है।
• बाएं और दाएं क्लैंप फॉयल अब सममित नहीं दिखते हैं।
• क्लैंपिंग के बाद फॉयल आसानी से वापस नहीं आता है।
• मशीन बार-बार बोर्ड-स्थिति अलार्म उत्पन्न करती है।

ये लक्षण अन्य प्रिंटर घटकों को भी शामिल कर सकते हैं। इसलिए, प्रिंटिंग अस्थिरता का निदान करते समय परिवहन रेल, बोर्ड स्टॉप, सपोर्ट टूलिंग, सेंसर, सिलेंडर और क्लैंप एक्चुएटर्स का एक साथ निरीक्षण किया जाना चाहिए।

सही ढंग से मिलान किए गए 500mm असेंबली के साथ क्षतिग्रस्त बोर्ड क्लैंप फॉयल को बदलने से मूल क्लैंपिंग ज्यामिति को बहाल करने और स्टेंसिल प्रिंटिंग के दौरान पीसीबी स्थिरता में सुधार करने में मदद मिल सकती है।

DEK 137516 / 215607 बोर्ड क्लैंप फॉयल को पीसीबी किनारे के साथ एक नियंत्रित सपोर्टिंग सतह प्रदान करने के लिए डिज़ाइन किया गया है। जब सही ढंग से स्थापित और समायोजित किया जाता है, तो यह सर्किट बोर्ड को एक दोहराने योग्य स्थिति में रखने में मदद करता है, जबकि स्टेंसिल पीसीबी से संपर्क करता है और स्क्वीजी प्रिंटिंग क्षेत्र में चलता है।

क्लैंप फॉयल को हर सोल्डर पेस्ट प्रिंटिंग दोष के लिए एक स्वतंत्र सुधार नहीं माना जाना चाहिए। उचित स्टेंसिल स्थिति, स्क्वीजी दबाव, बोर्ड समर्थन, प्रिंटर अंशांकन, रेल चौड़ाई और पीसीबी वार्पेज को भी नियंत्रित किया जाना चाहिए।

500mm पदनाम नाममात्र क्लैंप फॉयल लंबाई को संदर्भित करता है। इसे स्वचालित रूप से अधिकतम प्रिंट करने योग्य पीसीबी चौड़ाई या कुल मशीन रेल चौड़ाई के रूप में नहीं समझा जाना चाहिए। वास्तविक मशीन क्षमता प्रिंटर मॉडल, परिवहन प्रणाली, स्थापित रेल कॉन्फ़िगरेशन और उत्पादन सेटअप पर निर्भर करती है।

पार्ट-नंबर संदर्भ मशीन पीढ़ी, आपूर्तिकर्ता डेटाबेस, संशोधन या ऐतिहासिक नंबरिंग प्रणाली के अनुसार भिन्न हो सकते हैं। ग्राहकों को स्थापित भाग की तस्वीरें और मशीन नेमप्लेट प्रदान करनी चाहिए जब कोई अनिश्चितता हो।

137516 बोर्ड क्लैंप फॉयल संगत DEK सोल्डर पेस्ट प्रिंटर की पीसीबी हैंडलिंग और क्लैंपिंग सिस्टम में उपयोग किया जाता है।

• DEK 02i सोल्डर पेस्ट प्रिंटर कॉन्फ़िगरेशन
• DEK 03i सोल्डर पेस्ट प्रिंटर कॉन्फ़िगरेशन
• चयनित DEK होराइजन प्रिंटर कॉन्फ़िगरेशन
• 137516 क्लैंप संदर्भ का उपयोग करने वाली मशीनें
• 215607 क्लैंप असेंबली संदर्भ का उपयोग करने वाली मशीनें
• 03128529 का उपयोग करने वाले प्रिंटर कॉन्फ़िगरेशन
• कठोर पीसीबी को संसाधित करने वाली SMT प्रिंटिंग लाइनें
• उच्च-मिक्स इलेक्ट्रॉनिक्स असेंबली उत्पादन
• अनुबंध इलेक्ट्रॉनिक्स विनिर्माण लाइनें
• प्रिंटर नवीनीकरण और रखरखाव परियोजनाएं

बोर्ड क्लैंप फॉयल प्रिंटर के पीसीबी परिवहन और समर्थन प्रणाली के हिस्से के रूप में काम करता है।

इस अनुक्रम के दौरान, क्लैंप फॉयल सीधा और सही ढंग से संरेखित रहना चाहिए। इसका कार्य किनारा बोर्ड का समर्थन बिना अत्यधिक दबाव बनाए, पीसीबी को खरोंचे या कन्वेयर गति में बाधा डाले बिना करना चाहिए।

एक सही ढंग से काम करने वाला फॉयल पीसीबी को स्टेंसिल के सापेक्ष स्थिर ऊंचाई पर बनाए रखने में मदद करता है। यह विशेष रूप से फाइन-पिच पैड, छोटे निष्क्रिय घटक फुटप्रिंट, बॉटम-टर्मिनेटेड घटक या किनारे पर स्थित एपर्चर वाले बोर्डों को प्रिंट करते समय महत्वपूर्ण होता है।

सोल्डर पेस्ट प्रिंटिंग कई नियंत्रित संबंधों पर निर्भर करती है:

• पीसीबी सपाट रहना चाहिए।
• स्टेंसिल को पीसीबी पैड के साथ संरेखित किया जाना चाहिए।
• पीसीबी को स्टेंसिल से लगातार संपर्क करना चाहिए।
• बोर्ड सपोर्ट सिस्टम को प्रिंटिंग दबाव का विरोध करना चाहिए।
• कन्वेयर रेल को पीसीबी को विरूपण के बिना पकड़ना चाहिए।
• क्लैंप तंत्र को बोर्ड को परेशान किए बिना जारी करना चाहिए।

जब क्लैंप फॉयल मुड़ा हुआ होता है, तो पीसीबी एक किनारे के पास गलत ऊंचाई पर बैठ सकता है। यह एक असमान स्टेंसिल-टू-बोर्ड गैप उत्पन्न कर सकता है या स्क्वीजी गति के दौरान पीसीबी को शिफ्ट कर सकता है।

चूंकि कई प्रिंटिंग पैरामीटर समान दोष उत्पन्न कर सकते हैं, इसलिए सुधारात्मक कार्रवाई तय करने से पहले रखरखाव कर्मचारियों को पूरे क्लैंपिंग और सपोर्ट सिस्टम का सत्यापन करना चाहिए।

केवल दृश्य उपस्थिति से चुनने से गलत स्थापना हो सकती है। कई DEK क्लैंप फॉयल समान दिख सकते हैं लेकिन लंबाई, माउंटिंग व्यवस्था, संशोधन या अनुप्रयोग में भिन्न हो सकते हैं।

तेज और अधिक सटीक कोटेशन के लिए, भेजें:

1. आवश्यक पार्ट नंबर।
2. प्रिंटर मॉडल और सीरियल नंबर।
3. मशीन नेमप्लेट की तस्वीर।
4. हटाए गए क्लैंप फॉयल की तस्वीर।
5. समग्र लंबाई माप।
6. माउंटिंग पॉइंट्स की क्लोज-अप तस्वीर।
7. आवश्यक मात्रा।
8. मूल या संगत स्थिति वरीयता।
9. वितरण गंतव्य।
10. अपेक्षित वितरण अनुसूची।

ये विवरण प्रदान करने से एक दृश्य रूप से समान लेकिन यांत्रिक रूप से असंगत भाग की आपूर्ति का जोखिम कम हो जाता है।

विभिन्न प्रिंटर और रेल कॉन्फ़िगरेशन विभिन्न फॉयल लंबाई का उपयोग कर सकते हैं।

आयामों के करीब दिखने के कारण 500mm फॉयल को 520mm फॉयल से न बदलें। माउंटिंग स्थिति, प्रोफाइल और यांत्रिक यात्रा में अंतर मशीन संचालन को प्रभावित कर सकता है।

स्टॉक, बजट और रखरखाव आवश्यकताओं के आधार पर, विभिन्न सोर्सिंग विकल्प उपलब्ध हो सकते हैं।

जब उत्पादन लाइन को सख्त मूल-घटक नियंत्रण, आंतरिक सत्यापन या विशिष्ट ग्राहक अनुमोदन की आवश्यकता होती है तो मूल नई भाग को प्राथमिकता दी जा सकती है।

एक संगत नई क्लैंप फॉयल नियंत्रित रखरखाव लागत की तलाश करने वाली फैक्ट्रियों के लिए एक व्यावहारिक विकल्प प्रदान कर सकती है। उत्पादन उपयोग से पहले भाग को आयामी फिट, सीधापन, माउंटिंग संरचना और कार्यात्मक संचालन के लिए सत्यापित किया जाना चाहिए।

अंतिम कोटेशन में आपूर्ति की गई स्थिति को स्पष्ट रूप से बताया जाना चाहिए ताकि ग्राहक एक सूचित क्रय निर्णय ले सके।

स्थापना प्रशिक्षित एसएमटी प्रिंटर रखरखाव कर्मियों द्वारा की जानी चाहिए।

• बेमेल माउंटिंग स्थिति में फॉयल को जबरदस्ती न करें।
• गलत भाग की भरपाई के लिए फॉयल को न मोड़ें।
• यदि फॉयल कन्वेयर में बाधा डालता है तो प्रिंटर का संचालन न करें।
• स्थापना संदर्भ के रूप में क्षतिग्रस्त पीसीबी का उपयोग न करें।
• दूसरों को संरेखित करने से पहले एक माउंटिंग पॉइंट को पूरी तरह से न कसें।
• कार्य किनारे पर अपघर्षक उपकरणों का उपयोग न करें।
• कार्यात्मक परीक्षण के बिना बड़े पैमाने पर उत्पादन में सीधे वापस न लौटें।

नियमित निरीक्षण बोर्ड क्लैंप सिस्टम के सेवा जीवन को बढ़ा सकता है और अप्रत्याशित प्रिंटिंग दोषों को कम कर सकता है।

फैक्ट्री की उपकरण-रखरखाव प्रक्रिया द्वारा अनुमोदित सफाई सामग्री का उपयोग करें। आक्रामक खरोंच या अनियंत्रित पॉलिशिंग से बचें, जो फॉयल प्रोफाइल को बदल सकता है या बर्र बना सकता है।

सफाई के बाद, सुनिश्चित करें कि प्रिंटर को संचालन में वापस लाने से पहले भाग सूखा और ढीले रेशों से मुक्त हो।

प्रत्येक आपूर्ति किए गए बोर्ड क्लैंप फॉयल की शिपमेंट से पहले और फिर स्थापना से पहले जांच की जानी चाहिए।

• पार्ट-नंबर पुष्टि
• नाममात्र लंबाई पुष्टि
• समग्र उपस्थिति
• सीधापन
• माउंटिंग-पॉइंट स्थिति
• किनारे की गुणवत्ता
• सतह की सफाई
• जोड़ी मिलान
• सुरक्षात्मक पैकेजिंग
• मात्रा सत्यापन

अंतिम मशीन प्रदर्शन की पुष्टि ग्राहक की सामान्य उत्पादन स्थितियों के तहत की जानी चाहिए।

बोर्ड क्लैंप फॉयल एक अपेक्षाकृत लंबा सटीक घटक है और इसे परिवहन के दौरान मोड़ने से बचाया जाना चाहिए।

• अंतर्राष्ट्रीय एक्सप्रेस
• एयर फ्रेट
• समेकित शिपमेंट
• ग्राहक-नियुक्त अग्रेषण
• अन्य एसएमटी स्पेयर पार्ट्स के साथ संयुक्त शिपमेंट
• तत्काल मशीन-डाउन शिपमेंट

ग्राहक बेल्ट, सेंसर, मोटर, सिलेंडर, स्क्वीजी घटक, कन्वेयर पार्ट्स और अन्य सोल्डर पेस्ट प्रिंटर स्पेयर पार्ट्स के साथ शिपमेंट का अनुरोध कर सकते हैं।

हम ऑर्डर की पुष्टि करने से पहले मुख्य पार्ट नंबर, संदर्भ संख्या, मशीन मॉडल, लंबाई और स्थापित कॉन्फ़िगरेशन की जांच करते हैं।

उपलब्धता, आवश्यक गुणवत्ता स्तर और ग्राहक बजट के अनुसार मूल और संगत आपूर्ति विकल्प उद्धृत किए जा सकते हैं।

हमारी उत्पाद श्रृंखला में एसएमटी प्लेसमेंट मशीनें, सोल्डर पेस्ट प्रिंटर, फीडर, नोजल, मोटर, सेंसर, कंट्रोल बोर्ड और उत्पादन-लाइन उपभोग्य वस्तुएं शामिल हैं।

लंबे और आसानी से विकृत होने वाले घटकों को परिवहन क्षति को कम करने के लिए अतिरिक्त सुरक्षा के साथ पैक किया जाता है।

पुराने-भाग की तस्वीरें और मशीन की जानकारी प्रदान करने से हमारी बिक्री टीम को उत्पाद की अधिक कुशलता से जांच करने की अनुमति मिलती है।

ग्राहक खरीद और परिवहन लागत को कम करने के लिए प्रिंटर पार्ट्स को अन्य एसएमटी मशीन घटकों के साथ जोड़ सकते हैं।

उन्हें आमतौर पर 500mm बोर्ड क्लैंप फॉयल असेंबली के लिए क्रॉस-रेफरेंस नंबर के रूप में उपयोग किया जाता है। संदर्भ 03128529 भी आपूर्तिकर्ता डेटाबेस में दिखाई दे सकता है। चूंकि नंबरिंग मशीन संशोधन के अनुसार भिन्न हो सकती है, कृपया ऑर्डर करने से पहले मूल भाग, मशीन मॉडल और स्थापित कॉन्फ़िगरेशन की पुष्टि करें।

500mm बोर्ड क्लैंप फॉयल आमतौर पर एक मिलान जोड़ी के रूप में आपूर्ति की जाती है, लेकिन पैकेजिंग और आपूर्ति मात्रा भिन्न हो सकती है। कृपया कोटेशन का अनुरोध करते समय बताएं कि आपको एक टुकड़ा, एक जोड़ी या एक पूर्ण क्लैंप असेंबली की आवश्यकता है।

नहीं। यह 137516, 215607 या 03128529 संदर्भ और एक संबंधित 500mm क्लैंप कॉन्फ़िगरेशन का उपयोग करने वाले संगत प्रिंटर के लिए अभिप्रेत है। इसे केवल DEK ब्रांड नाम के अनुसार नहीं चुना जाना चाहिए।

कृपया मशीन मॉडल, सीरियल नंबर, पुराने-भाग नंबर, समग्र लंबाई और हटाए गए फॉयल और माउंटिंग क्षेत्र की स्पष्ट तस्वीरें प्रदान करें। हमारी बिक्री टीम ऑर्डर की पुष्टि करने से पहले इस जानकारी की तुलना कर सकती है।

जब फॉयल मुड़ा हुआ, फटा हुआ, खरोंच, ढीला या पीसीबी को समान रूप से सपोर्ट करने में असमर्थ हो जाता है तो प्रतिस्थापन की सिफारिश की जाती है। पीसीबी टक्कर, असामान्य रेल गति या अस्पष्टीकृत किनारे-क्षेत्र प्रिंटिंग दोषों के बाद भी इसका निरीक्षण किया जाना चाहिए।

मूल्य, उपलब्धता, संगत-मॉडल सत्यापन या संयुक्त एसएमटी स्पेयर-पार्ट्स ऑर्डर के लिए, कृपया निम्नलिखित जानकारी भेजें:

• पार्ट नंबर
• मशीन मॉडल
• मशीन सीरियल नंबर
• आवश्यक मात्रा
• पुराने-भाग की तस्वीरें
• वितरण देश
• मूल या संगत आवश्यकता
