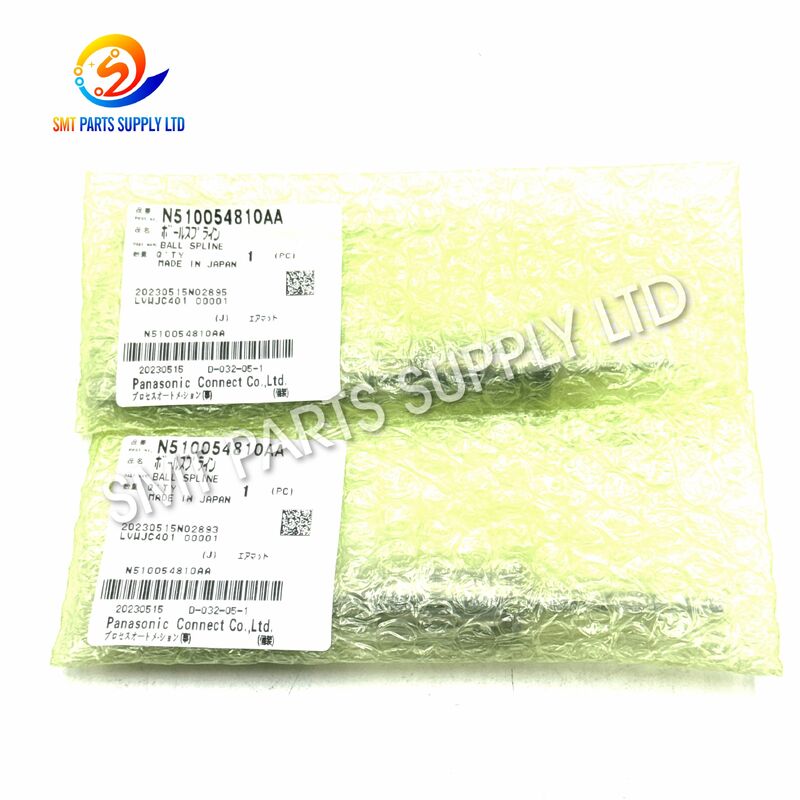

CM402 CM602 के लिए पैनासोनिक N510054810AA H8 बॉल स्प्लाइन

दपैनासोनिक N510054810AA N510002505AA H8 हेड बॉल स्प्लाइनसंगत के लिए बनाया गया एक सटीक यांत्रिक मार्गदर्शन घटक हैCM402 और CM602 SMT पिक-एंड-प्लेस मशीन H8 के सिर के समूहइसका प्राथमिक कार्य अवांछित रेडियल या रोटेशनल प्ले को सीमित करने में मदद करते हुए प्लेसमेंट हेड के अंदर चिकनी और सटीक रूप से नियंत्रित रैखिक आंदोलन का मार्गदर्शन करना है।

उच्च गति एसएमटी उत्पादन के दौरान, प्लेसमेंट हेड निरंतर पिकअप, ट्रांसफर, पोजिशनिंग और माउंटिंग चक्र करता है।इसलिए स्थिर यांत्रिक मार्गदर्शन सिर की निरंतर गति बनाए रखने के लिए आवश्यक है. एक पहने हुए, दूषित, क्षतिग्रस्त, या ढीले गेंद spline असामान्य आंदोलन प्रतिरोध, यांत्रिक कंपन, सिर क्लीयरेंस, या स्थिति अस्थिरता में योगदान कर सकते हैं.

यह एच 8 हेड बॉल स्पाइन मशीन रखरखाव, प्लेसमेंट-हेड पुनर्निर्माण, निवारक सेवा और पहने यांत्रिक गति घटकों की प्रतिस्थापन के लिए उपयुक्त है। सटीक चयन के लिए,खरीदारों को मौजूदा भाग संख्या की पुष्टि करनी चाहिए, एच 8 सिर विन्यास, और आदेश देने से पहले मशीन मॉडल।

H8 प्लेसमेंट हेड लगातार त्वरण, मंदी, ऊर्ध्वाधर गति और यांत्रिक भार के तहत काम करता है।गेंद स्पलाइन धीरे-धीरे पहनने का अनुभव कर सकते हैं.

1दीर्घकालिक यांत्रिक पहनना

स्प्लाइन शाफ्ट और आंतरिक रोलिंग तत्वों के बीच दोहराया गया आंदोलन धीरे-धीरे मूल यांत्रिक रिक्ति को बदल सकता है।

जैसे-जैसे पहनना बढ़ता है, सिर तंत्र में असामान्य ढीलापन या असंगत आंदोलन विकसित हो सकता है।

2अपर्याप्त स्नेहन

सटीक रैखिक गति वाले भागों को उचित स्नेहन की स्थिति की आवश्यकता होती है।

अपर्याप्त स्नेहन घर्षण को बढ़ा सकता है, अतिरिक्त प्रतिरोध पैदा कर सकता है और स्पाइन संपर्क सतहों पर पहनने में तेजी ला सकता है।

3धूल और प्रदूषण

एसएमटी उत्पादन वातावरण में ठीक धूल, वसा अवशेष, घटक मलबे या अन्य प्रदूषक हो सकते हैं।

गतिशील क्षेत्र में प्रवेश करने वाली अजनबी सामग्री गेंद के चिकनी परिसंचरण और सिर की यात्रा में हस्तक्षेप कर सकती है।

4. प्लेसमेंट हेड टक्कर

नोजल टकराव, पीसीबी संपर्क, फीडर हस्तक्षेप, या आकस्मिक यांत्रिक टक्कर सिर विधानसभा के माध्यम से सदमे को प्रसारित कर सकती है।

एक मजबूत प्रभाव गेंद स्पलाइन संरेखण या संबंधित यांत्रिक घटकों को क्षतिग्रस्त कर सकता है।

5गलत रखरखाव

गलत असेंबलिंग, स्थापना बल, गलत संरेखण या हेड सर्विसिंग के दौरान अनुचित स्नेहन गेंद स्पलाइन जीवन को कम कर सकता है।

6. उच्च परिचालन घंटे

उच्च मात्रा में उत्पादन में निरंतर काम करने वाली मशीनें स्वाभाविक रूप से बड़ी संख्या में प्लेसमेंट चक्र जमा करती हैं।

पुरानी CM402 और CM602 मशीनों के लिए, यांत्रिक सिर के घटकों का समय-समय पर निरीक्षण किया जाना चाहिए।

ये लक्षण असर, शाफ्ट, मोटर, सेंसर, नोजल धारक, कैलिब्रेशन या अन्य सिर घटकों से भी उत्पन्न हो सकते हैं। प्रतिस्थापन से पहले पूर्ण यांत्रिक निदान की सिफारिश की जाती है।

पहने हुए H8 हेड बॉल स्पाइन को सही ढंग से मिलान किए गए घटक से बदलकर प्लेसमेंट हेड के अंदर नियंत्रित यांत्रिक आंदोलन को बहाल करने में मदद मिल सकती है।

एक अनुशंसित रखरखाव प्रक्रिया में निम्नलिखित शामिल हैंः

चरण 1 ️ सिर की गति की जाँच करें

जांचें कि H8 सिर चलती अनुभाग अपने सामान्य स्ट्रोक के माध्यम से सुचारू रूप से यात्रा करता है या नहीं।

चरण 2 ️ मैकेनिकल क्लीयरेंस की जाँच करें

असामान्य साइड प्ले, रोटेशनल ढीलापन, कंपन, या असंगत प्रतिरोध की जांच करें।

चरण 3 ️ स्नेहन की स्थिति का निरीक्षण करें

यह सत्यापित करें कि स्पलाइन और संबंधित सटीक घटकों को उचित स्नेहन के साथ बनाए रखा गया है।

चरण 4 ️ संबंधित घटकों की जाँच करें

गोलाकार स्प्लाइन अन्य सिर तंत्रों के साथ मिलकर काम करती है। असरों, शाफ्टों, धारकों, माउंटिंग घटकों, स्प्रिंग्स और ड्राइव भागों का भी निरीक्षण किया जाना चाहिए।

चरण 5 ️ मूल भाग संख्या की पुष्टि करें

हटाए गए घटक की तुलनाN510054810AAऔरN510002505AAआदेश देने से पहले संदर्भ।

चरण 6 ️ सही ढंग से स्थापित करें

स्थापना को एसएमटी प्लेसमेंट हेड के रखरखाव और सटीक यांत्रिक इकाइयों से परिचित तकनीशियनों द्वारा किया जाना चाहिए।

चरण 7 परीक्षण और कैलिब्रेट

प्रतिस्थापन के बाद, मशीन को सामान्य उत्पादन में वापस लाने से पहले आंदोलन की चिकनी, मशीन के कैलिब्रेशन, नोजल संचालन और परीक्षण-स्थान प्रदर्शन की जांच करें।

चयन नोटःN510054810AA और N510002505AA को मूल स्थापित घटक के साथ पुष्टि की जानी चाहिए।केवल मशीन मॉडल से विनिमेयता का अनुमान न लगाएं क्योंकि मशीन संशोधन और सिर विन्यास भिन्न हो सकते हैं.

N510054810AA / N510002505AA H8 हेड बॉल स्लाइन मुख्य रूप से उच्च गति वाले SMT प्लेसमेंट उपकरण के रखरखाव के लिए उपयोग किया जाता है।

CM402 सिर का रखरखाव

संगत CM402 H8 प्लेसमेंट हेड की सेवा के लिए उपयुक्त जहां अत्यधिक खेल, असभ्य यात्रा, संदूषण या पहनने की पहचान की गई है।

CM602 सिर का रखरखाव

मूल भाग संख्या और H8 सिर विनिर्देश की पुष्टि के बाद संगत CM602 सिर विन्यास में प्रयोग किया जाता है।

प्लेसमेंट हेड का पुनर्निर्माण

पेशेवर एसएमटी सेवा कंपनियों को सटीक यांत्रिक आंदोलन की बहाली की आवश्यकता वाले प्लेसमेंट हेड के पुनर्निर्माण के लिए गेंद स्पलाइन का उपयोग कर सकते हैं।

निवारक रखरखाव

उच्च परिचालन घंटों वाली मशीनों के लिए, गेंद स्पलाइन निरीक्षण को अनुसूचित सिर रखरखाव कार्यक्रमों में शामिल किया जा सकता है।

विशिष्ट उद्योग

एक गेंद स्प्लाइन एक सटीक रैखिक गति घटक है जिसे अवांछित सापेक्ष रोटेशन और साइड मूवमेंट को नियंत्रित करते हुए चिकनी अक्षीय आंदोलन की अनुमति देने के लिए डिज़ाइन किया गया है।

H8 प्लेसमेंट-हेड तंत्र के अंदर, गेंद स्प्लाइन एक परिभाषित रैखिक पथ के साथ चलती अनुभाग का मार्गदर्शन करती है।

परिचालन क्रम

1मशीन एक आंदोलन आदेश भेजता है।

नियंत्रण प्रणाली अगले पिकअप या प्लेसमेंट ऑपरेशन के लिए आवश्यक स्थिति निर्धारित करती है।

2हेड ड्राइव तंत्र गति उत्पन्न करता है।

मोटर और संबंधित ट्रांसमिशन घटक हेड तंत्र को चलाते हैं।

3गेंद स्प्लाइन चलती धारा का मार्गदर्शन करती है।

स्प्लाइन नियंत्रण वाली अक्षीय गति को बनाए रखता है और तंत्र को संरेखित रखने में मदद करता है।

4रोलिंग तत्व घर्षण को कम करते हैं।

आंतरिक गेंद संरचना एक साधारण स्लाइडिंग गाइड की तुलना में कम प्रतिरोध के साथ दोहराए जाने वाली गति की अनुमति देती है।

5नोजल आवश्यक स्थिति पर पहुंच जाता है।

स्थिर यांत्रिक मार्गदर्शन दोहराए जाने वाले पिकअप और प्लेसमेंट आंदोलन का समर्थन करता है।

एक सरलीकृत एसएमटी ऑपरेटिंग प्रक्रिया हैः

घटक पिकअप → सिर आंदोलन → पहचान → पीसीबी पोजिशनिंग → घटक प्लेसमेंट → सिर वापसी

निरंतर उत्पादन के दौरान, यह चक्र हजारों बार दोहराया जाता है। इसलिए अच्छी स्पलाइन स्थिति बनाए रखने से लगातार यांत्रिक प्रदर्शन में योगदान मिलता है।

सही मिलान महत्वपूर्ण है क्योंकि सटीक एसएमटी सिर के घटक अलग-अलग यांत्रिक विनिर्देशों के साथ समान दिखाई दे सकते हैं।

1. भाग संख्या की पुष्टि करें

जांचें कि क्या मौजूदा घटक की पहचान इस प्रकार हैः

• N510054810AA
• N510002505AA

केवल उपस्थिति के आधार पर ऑर्डर करने की अनुशंसा नहीं की जाती है।

2मशीन की पुष्टि करें.

जांचें कि क्या मशीनः

• CM402
• CM602

3. H8 सिर विन्यास की पुष्टि करें

उत्पाद संगत के लिए हैH8 सिर अनुप्रयोगअन्य प्लेसमेंट हेड प्रकारों में अलग-अलग स्प्लाइन असेंबली का प्रयोग किया जा सकता है।

4. मूल घटक की तुलना करें

यदि पहचान अनिश्चित है, तो तस्वीरें प्रदान करें जो दिखाती हैंः

• पूर्ण गेंद स्प्लाइन
• दोनों शाफ्ट के अंत
• स्थापना की स्थिति
• विद्यमान चिह्न
• सम्बंधित सिर संयोजन

5प्रतिस्थापन से पहले निदान करें

6संबंधित सिर भागों का निरीक्षण करें

पुराने H8 हेड के पुनर्निर्माण के समय, एक ही समय में अन्य पहनने वाले घटकों का निरीक्षण करना उचित है।

यह मशीन के बार-बार डाउनटाइम को कम कर सकता है, जो केवल एक भाग को बदलने के कारण होता है जबकि अन्य यांत्रिक घटक पहने रहते हैं।

सही स्थापना और रखरखाव महत्वपूर्ण है क्योंकि गेंद स्प्लाइन एक सटीक यांत्रिक असेंबली के भीतर काम करती है।

प्रश्न 1: N510054810AA H8 हेड बॉल स्प्लाइन का मुख्य उद्देश्य क्या है?

इसका प्राथमिक उद्देश्य संगत H8 प्लेसमेंट-हेड असेंबली के भीतर नियंत्रित रैखिक आंदोलन का मार्गदर्शन करना है। यह यांत्रिक संरेखण बनाए रखने में मदद करता है, अवांछित खेल को कम करता है,और एसएमटी घटक पिकअप और प्लेसमेंट के दौरान चिकनी दोहराव आंदोलन का समर्थन.

प्रश्न 2: क्या यह गेंद स्पलाइन CM402 और CM602 दोनों के लिए उपयुक्त है?

यह CM402 और CM602 मशीनों से जुड़े संगत H8 सिर अनुप्रयोगों के लिए संदर्भित है। हालांकि, मशीन और सिर संशोधन भिन्न हो सकते हैं,इसलिए आदेश देने से पहले मौजूदा भाग संख्या और सिर विन्यास की पुष्टि की जानी चाहिए.

Q3: H8 हेड बॉल स्प्लाइन को कब बदलना चाहिए?

जब निरीक्षण से अत्यधिक यांत्रिक रिक्ति, असभ्य आंदोलन, कंपन, असामान्य शोर, दूषित क्षति, असंगत सिर यात्रा,या स्पलाइन और संबंधित यांत्रिक घटकों पर दृश्यमान पहनने.

प्रश्न 4: क्या N510054810AA और N510002505AA एक ही भाग हैं?

इनका उपयोग इस अनुप्रयोग के लिए संबंधित संदर्भ के रूप में किया जा सकता है, लेकिन स्थापित घटक, मशीन विन्यास,प्रतिस्थापन से पहले उपलब्ध रखरखाव दस्तावेज.

Q5: उद्धरण के लिए मुझे क्या जानकारी देनी चाहिए?

कृपया आवश्यक भाग संख्या, मशीन मॉडल, एच8 सिर प्रकार, मात्रा, पसंदीदा स्थिति, वितरण देश और उपलब्ध होने पर मौजूदा घटक की तस्वीरें प्रदान करें।ये विवरण मिलान सटीकता और उद्धरण दक्षता में सुधार करने में मदद करते हैं.

आवश्यकताN510054810AA / N510002505AA CM402 या CM602 के लिए H8 हेड बॉल स्प्लाइन?

कृपया हमें भेजेंः

• आवश्यक भाग संख्या
• मशीन का मॉडल
• H8 सिर की जानकारी
• आवश्यक मात्रा
• पसंदीदा स्थिति
• वितरण का गंतव्य
• यदि उपलब्ध हो तो विद्यमान घटकों की तस्वीरें

हम सहायता कर सकते हैंभाग की पहचान, स्टॉक की पुष्टि, उद्धरण, लीड समय, संबंधित एच 8 हेड स्पेयर पार्ट्स और अंतर्राष्ट्रीय शिपिंग व्यवस्था.

वर्तमान उपलब्धता, मूल्य और मिलान की पुष्टि के लिए अपनी पूछताछ भेजें।
