| ब्रांड नाम: | KOGANEI |
| मॉडल संख्या: | KHY-M7153-101 |

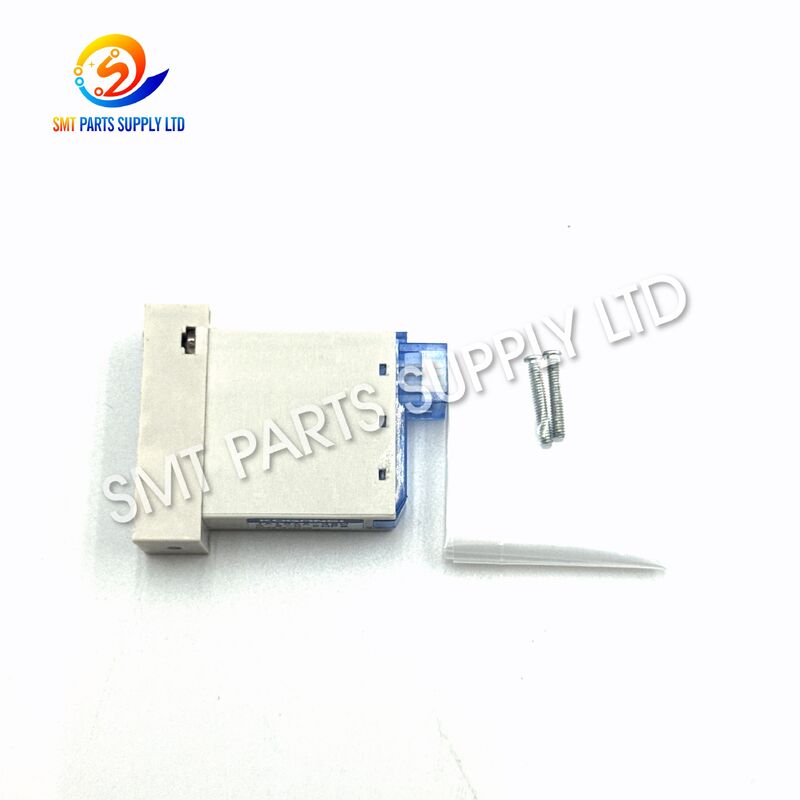

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W SMT सोलेनोइड वाल्व
YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W एक कॉम्पैक्ट न्यूमेटिक सोलेनोइड वाल्व है जिसे SMT पिक-एंड-प्लेस मशीन हेड या संबंधित न्यूमेटिक असेंबली के भीतर एयर-सर्किट स्विचिंग के लिए डिज़ाइन किया गया है। सटीक KHY-M7153-101 पार्ट नंबर मुख्य रूप से YS24 उपकरण से जुड़ा है, जबकि YG12, YS12, YS24, YG12F और YS12F मशीनों के लिए वाल्व अनुप्रयोगों में निकटता से संबंधित KHY-M7153-10 और KHY-M7153-10X संदर्भ भी पाए जाते हैं। स्थापित वाल्व लेबल, मशीन संशोधन, मैनिफोल्ड व्यवस्था और कनेक्टर कॉन्फ़िगरेशन से हमेशा सटीक संगतता की पुष्टि की जानी चाहिए।
एक हाई-स्पीड प्लेसमेंट मशीन में स्थापित, वाल्व वैक्यूम जनरेशन, वैक्यूम रिलीज, ब्लोइंग या अन्य प्लेसमेंट-हेड संचालन के लिए आवश्यक न्यूमेटिक एयरफ्लो को स्विच करने में मदद करता है। इसका कॉम्पैक्ट बॉडी सीमित इंस्टॉलेशन स्पेस के लिए उपयुक्त है, जबकि तेज इलेक्ट्रिकल-टू-न्यूमेटिक प्रतिक्रिया दोहराए जाने वाले घटक पिकअप और प्लेसमेंट चक्रों का समर्थन करती है। यह निवारक रखरखाव, हेड-यूनिट मरम्मत, न्यूमेटिक समस्या निवारण और क्षतिग्रस्त या धीमी-स्विचिंग वाल्व को बदलने के लिए उपयुक्त है।
उत्पाद पहचान
| वस्तु | जानकारी |
|---|---|
| उत्पाद का नाम | SMT न्यूमेटिक सोलेनोइड वाल्व |
| मशीन पार्ट नंबर | KHY-M7153-101 |
| वाल्व मॉडल | KOGANEI JA10AA-36W |
| वाल्व श्रृंखला | JA श्रृंखला |
| प्राथमिक अनुप्रयोग | YS24 SMT पिक-एंड-प्लेस मशीन |
| संबंधित भाग संदर्भ | KHY-M7153-10, KHY-M7153-10X |
| मुख्य कार्य | न्यूमेटिक एयर और वैक्यूम सर्किट स्विचिंग |
| स्थापना क्षेत्र | प्लेसमेंट हेड, इजेक्टर असेंबली, न्यूमेटिक मैनिफोल्ड, या संबंधित हेड मैकेनिज्म |
| उत्पाद श्रेणी | SMT मशीन पार्ट्स |
| आपूर्ति की इकाई | एक टुकड़ा |
| आपूर्ति की स्थिति | मूल नया या कोटेशन के अनुसार अन्य आपूर्ति ग्रेड |
| संगतता आवश्यकता | भाग संख्या, वाल्व मार्किंग, कनेक्टर, वोल्टेज और मैनिफोल्ड स्थिति की पुष्टि करें |
कारण
एक SMT सोलेनोइड वाल्व घटक पिकअप, परिवहन, संरेखण, प्लेसमेंट और रिलीज के दौरान बार-बार संचालित होता है। क्योंकि यह बड़ी संख्या में स्विचिंग चक्र करता है, आंतरिक घिसाव, संदूषण, विद्युत विफलता, या न्यूमेटिक सर्किट में कहीं और रिसाव के कारण वाल्व का प्रदर्शन धीरे-धीरे कम हो सकता है।
मशीन अलार्म का मतलब हमेशा यह नहीं होता है कि वाल्व स्वयं विफल हो गया है। बदलने से पहले एयर फिल्टर, वैक्यूम जनरेटर, टयूबिंग, नोजल, मैनिफोल्ड सील, कनेक्टर, वायरिंग और कंट्रोल सिग्नल का भी निरीक्षण किया जाना चाहिए।
सामान्य समस्याएं और संभावित कारण
| मशीन लक्षण | संभावित वाल्व-संबंधित कारण | निरीक्षण करने वाली अन्य वस्तुएं |
|---|---|---|
| अस्थिर घटक पिकअप | धीमी वाल्व स्विचिंग या आंतरिक रिसाव | नोजल, वैक्यूम फिल्टर, होज़, इजेक्टर, पिकअप ऊंचाई |
| कम वैक्यूम स्तर | वाल्व पूरी तरह से नहीं खुलता है | एयर प्रेशर, वैक्यूम जनरेटर, मैनिफोल्ड सील, अवरुद्ध टयूबिंग |
| आंदोलन के दौरान घटक गिरता है | अध intermittent वायु नियंत्रण या विलंबित प्रतिक्रिया | नोजल घिसाव, घटक सेटिंग्स, हेड केबल, वैक्यूम सेंसर |
| खराब घटक रिलीज | एग्जॉस्ट या ब्लो सर्किट सही ढंग से स्विच नहीं करता है | ब्लो प्रेशर, एग्जॉस्ट पाथ, नोजल संदूषण |
| बार-बार पिकअप त्रुटि | हीटिंग के बाद वाल्व प्रतिक्रिया असंगत हो जाती है | कॉइल, कनेक्टर, मशीन आउटपुट सिग्नल, एयर क्वालिटी |
| कोई न्यूमेटिक कार्रवाई नहीं | कॉइल नियंत्रण सिग्नल प्राप्त या प्रतिक्रिया नहीं करता है | हार्नेस, ड्राइवर आउटपुट, कनेक्टर पिन, मशीन फ्यूज |
| लगातार वायु रिसाव | आंतरिक वाल्व सील या मैनिफोल्ड गैस्केट क्षतिग्रस्त हो सकता है | ट्यूब फिटिंग, सब-बेस सील, आसन्न वाल्व |
| वाल्व मैन्युअल रूप से संचालित होता है लेकिन स्वचालित रूप से नहीं | विद्युत नियंत्रण या वायरिंग समस्या | मशीन आउटपुट बोर्ड, केबल निरंतरता, कनेक्टर ध्रुवीयता |
| नया वाल्व स्थापित नहीं किया जा सकता है | गलत वाल्व संशोधन या मैनिफोल्ड व्यवस्था | पुराना पार्ट नंबर, माउंटिंग छेद, पोर्ट दिशा, कनेक्टर प्रकार |
| वाल्व शोरगुल वाला हो जाता है | अस्थिर वायु आपूर्ति या आंतरिक संदूषण | रेगुलेटर, एयर ड्रायर, फिल्टर तत्व, माउंटिंग स्क्रू |
वाल्व प्रदर्शन क्यों कम हो सकता है
| कारण | संचालन पर प्रभाव |
|---|---|
| संपीड़ित हवा में नमी | जंग, चिपचिपाहट, या अनियमित आंदोलन का कारण बन सकता है |
| धूल या तेल संदूषण | आंतरिक मार्ग को प्रतिबंधित कर सकता है और सीलिंग को प्रभावित कर सकता है |
| दीर्घकालिक उच्च-चक्र उपयोग | धीरे-धीरे सील और चलने वाले भागों को घिसता है |
| गलत ऑपरेटिंग दबाव | कमजोर, विलंबित, या अस्थिर स्विचिंग उत्पन्न कर सकता है |
| क्षतिग्रस्त कनेक्टर पिन | अध intermittent विद्युत संपर्क का कारण बनता है |
| गलत कॉइल वोल्टेज | संचालन को रोक सकता है या कॉइल को नुकसान पहुंचा सकता है |
| ढीले मैनिफोल्ड स्क्रू | बाहरी रिसाव और अस्थिर वायु प्रवाह उत्पन्न करता है |
| क्षतिग्रस्त गैस्केट या ओ-रिंग | वाल्व और मैनिफोल्ड के बीच दबाव या वैक्यूम हानि की अनुमति देता है |
| गलत वाल्व कोड | विभिन्न पोर्ट लॉजिक या विद्युत विशेषताओं को बना सकता है |
| गलत स्थापना दिशा | आपूर्ति, आउटपुट और एग्जॉस्ट पथ को गलत तरीके से जोड़ सकता है |
समाधान
एक खराबी वाले KHY-M7153-101 वाल्व को सही ढंग से मेल खाने वाले JA10AA-36W यूनिट से बदलने से प्लेसमेंट-हेड एयर सर्किट के इच्छित न्यूमेटिक स्विचिंग फ़ंक्शन को बहाल करने में मदद मिल सकती है।
एक ठीक से चयनित प्रतिस्थापन वैक्यूम प्रतिक्रिया, घटक पिकअप स्थिरता, रिलीज टाइमिंग और मशीन ऑपरेटिंग स्थिरता में सुधार करने में मदद कर सकता है। हालांकि, पूर्ण न्यूमेटिक और इलेक्ट्रिकल सर्किट की जांच के बाद ही प्रतिस्थापन पूरा किया जाना चाहिए।
अनुशंसित समस्या निवारण और प्रतिस्थापन प्रक्रिया
| चरण | कार्रवाई | उद्देश्य |
|---|---|---|
| 1 | मशीन मॉडल और सीरियल नंबर रिकॉर्ड करें | सही मशीन पीढ़ी की पहचान करता है |
| 2 | पूरा पुराना वाल्व मार्किंग पढ़ें | JA10AA-36W और किसी भी प्रत्यय जानकारी की पुष्टि करता है |
| 3 | मशीन पार्ट नंबर KHY-M7153-101 की पुष्टि करें | KHY-M7153-00 या KHY-M7153-01 संस्करणों के साथ भ्रम को रोकता है |
| 4 | कनेक्टर और मैनिफोल्ड की तस्वीर लें | वायरिंग दिशा और माउंटिंग कॉन्फ़िगरेशन की पुष्टि करता है |
| 5 | एयर प्रेशर और एयर क्वालिटी की जांच करें | आपूर्ति-पक्ष की समस्याओं को दूर करता है |
| 6 | टयूबिंग, नोजल, फिल्टर और इजेक्टर का निरीक्षण करें | वाल्व के बाहर रिसाव या रुकावट पाता है |
| 7 | मशीन आउटपुट सिग्नल का परीक्षण करें | पुष्टि करता है कि वाल्व को सही नियंत्रण वोल्टेज प्राप्त हो रहा है |
| 8 | प्रतिस्थापन की शारीरिक रूप से तुलना करें | आयाम, पोर्ट, स्क्रू, सील और कनेक्टर की जांच करता है |
| 9 | सही गैस्केट के साथ स्थापित करें | मैनिफोल्ड रिसाव को रोकता है |
| 10 | पिकअप और रिलीज परीक्षण चलाएं | उत्पादन फिर से शुरू होने से पहले स्थिर संचालन की पुष्टि करता है |
परिचालन लाभ
| लाभ | व्यावहारिक मूल्य |
|---|---|
| कॉम्पैक्ट स्थापना | SMT हेड असेंबली के अंदर प्रतिबंधित स्थान के लिए उपयुक्त |
| तेज न्यूमेटिक नियंत्रण | दोहराए जाने वाले पिकअप और प्लेसमेंट संचालन का समर्थन करता है |
| स्थिर वायु प्रवाह स्विचिंग | लगातार वैक्यूम और ब्लो फ़ंक्शन बनाए रखने में मदद करता है |
| मशीन-विशिष्ट पहचान | KHY-M7153-101 रखरखाव-भाग मिलान को सरल बनाता है |
| प्रतिस्थापन योग्य निर्माण | एक बड़े न्यूमेटिक असेंबली को बदलने की आवश्यकता को कम करता है |
| रखरखाव सहायता | अनुसूचित सेवा और आपातकालीन मशीन मरम्मत के लिए उपयोगी |
| स्पष्ट वाल्व मार्किंग | JA10AA-36W ऑर्डर करने से पहले दृश्य सत्यापन में सहायता करता है |
| व्यक्तिगत आपूर्ति | महत्वपूर्ण प्रतिस्थापन स्टॉक रखने के लिए सुविधाजनक |
विनिर्देश
मशीन-विशिष्ट उत्पाद विनिर्देश
| विनिर्देश | विवरण |
|---|---|
| ब्रांड संदर्भ | YAMAHA |
| न्यूमेटिक घटक निर्माता | KOGANEI |
| मशीन पार्ट नंबर | KHY-M7153-101 |
| न्यूमेटिक वाल्व मॉडल | JA10AA-36W |
| घटक प्रकार | आंतरिक न्यूमेटिक सोलेनोइड वाल्व |
| प्राथमिक मशीन अनुप्रयोग | YS24 SMT पिक-एंड-प्लेस मशीन |
| संबंधित मशीन परिवार | YG12, YS12, YS24, YG12F, और YS12F भाग-संख्या सत्यापन के अधीन |
| मुख्य ऑपरेटिंग माध्यम | संपीड़ित हवा |
| मुख्य मशीन कार्य | एयर, वैक्यूम-जनरेशन, एग्जॉस्ट, या ब्लो सर्किट को स्विच करना |
| स्थापना विधि | मैनिफोल्ड या मशीन-विशिष्ट सब-बेस माउंटिंग |
| विद्युत कनेक्शन | मशीन-विशिष्ट कनेक्टर या लीड व्यवस्था |
| पोर्ट कॉन्फ़िगरेशन | हटाए गए वाल्व के विरुद्ध पुष्टि करें |
| रेटेड वोल्टेज | मूल वाल्व लेबल और मशीन सर्किट से पुष्टि करें |
| ऑपरेटिंग दबाव | मशीन विनिर्देश और सटीक वाल्व लेबल का पालन करें |
| स्नेहन | उपकरण निर्माता रखरखाव आवश्यकताओं का पालन करें |
| पैकेज | सुरक्षात्मक व्यक्तिगत पैकेजिंग |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| शिपमेंट से पहले निरीक्षण | भाग-संख्या और दृश्य-स्थिति निरीक्षण |
| वारंटी | पुष्टि की गई आपूर्ति की स्थिति और कोटेशन के अनुसार |
KOGANEI JA-सीरीज संदर्भ डेटा
KOGANEI JA श्रृंखला को लगभग 10.5 मिमी वाल्व चौड़ाई के साथ एक पतले, कॉम्पैक्ट सोलेनोइड-वाल्व प्लेटफॉर्म के रूप में वर्णित करता है। श्रृंखला कई न्यूमेटिक कॉन्फ़िगरेशन का समर्थन करती है, जिसमें दो-पोर्ट, तीन-पोर्ट, पांच-पोर्ट और टेंडेम तीन-पोर्ट व्यवस्था शामिल हैं। JA10AA-36W का सटीक विनिर्देश अभी भी स्थापित उत्पाद से पुष्टि की जानी चाहिए क्योंकि मशीन-विशिष्ट प्रत्यय अनुकूलित विद्युत या माउंटिंग आवश्यकताओं का प्रतिनिधित्व कर सकते हैं।
| JA-सीरीज संदर्भ वस्तु | कैटलॉग-स्तरीय संदर्भ |
|---|---|
| ऑपरेटिंग माध्यम | हवा |
| संचालन सिद्धांत | आंतरिक पायलट प्रकार |
| श्रृंखला ऑपरेटिंग दबाव | लगभग 0.2-0.7 MPa |
| श्रृंखला प्रूफ दबाव | लगभग 1.05 MPa |
| श्रृंखला ऑपरेटिंग तापमान | लगभग 5-50 डिग्री सेल्सियस |
| स्नेहन | कैटलॉग श्रृंखला के लिए आम तौर पर आवश्यक नहीं है |
| माउंटिंग दिशा | श्रृंखला कैटलॉग लचीली माउंटिंग की अनुमति देता है |
| मानक कैटलॉग वोल्टेज | DC24V |
| मानक कैटलॉग वोल्टेज रेंज | DC21.6-26.4V |
| मानक कैटलॉग बिजली की खपत | लगभग 0.5W |
| कम-वर्तमान होल्डिंग खपत | लगभग 0.25W |
| वाल्व चौड़ाई | लगभग 10.5 मिमी |
| उपलब्ध श्रृंखला पोर्ट व्यवस्था | दो-पोर्ट, तीन-पोर्ट, पांच-पोर्ट, और टेंडेम तीन-पोर्ट |
| विशिष्ट फिटिंग संदर्भ | φ4, φ6, या Rc1/8 कॉन्फ़िगरेशन पर निर्भर करता है |
| मुख्य बॉडी सामग्री संदर्भ | एनोडाइज्ड एल्यूमीनियम मिश्र धातु |
| सील सामग्री संदर्भ | सिंथेटिक रबर |
उपरोक्त मान JA-सीरीज कैटलॉग संदर्भ हैं न कि प्रत्येक अनुकूलित JA10AA-36W मशीन वाल्व की गारंटी। अंतिम चयन पुराने वाल्व मार्किंग और मशीन कॉन्फ़िगरेशन के आधार पर किया जाना चाहिए। आधिकारिक JA-सीरीज कैटलॉग जानकारी हवा को माध्यम, आंतरिक-पायलट संचालन, 0.2-0.7 MPa ऑपरेटिंग-दबाव रेंज, DC24V मानक वोल्टेज और कई पोर्ट कॉन्फ़िगरेशन के रूप में सूचीबद्ध करती है।
महत्वपूर्ण मॉडल-कोड सूचना
JA10AA-36W में "36W" अक्षरJA10AA-36Wको पूर्ण वाल्व मॉडल पदनाम के हिस्से के रूप में माना जाना चाहिए। उन्हें स्वचालित रूप से 36-वाट विद्युत शक्ति रेटिंग के रूप में नहीं समझा जाना चाहिए।
स्थापना से पहले, पुष्टि करें:
| पुष्टिकरण मद | आवश्यक जानकारी |
|---|---|
| पूर्ण वाल्व मार्किंग | JA10AA-36W |
| मशीन पार्ट नंबर | KHY-M7153-101 |
| कॉइल वोल्टेज | मूल वाल्व या मशीन इलेक्ट्रिकल ड्राइंग से पढ़ें |
| कनेक्टर का आकार | मौजूदा हार्नेस से मेल खाना चाहिए |
| केबल दिशा | मूल स्थापना स्थान में फिट होना चाहिए |
| पोर्ट व्यवस्था | मूल मैनिफोल्ड के साथ संरेखित होना चाहिए |
| मैनुअल ओवरराइड स्थिति | सेवा-पहुंच आवश्यकताओं से मेल खाना चाहिए |
| वाल्व स्टेशन | हेड मैनिफोल्ड में सटीक स्थान की पुष्टि करें |
| गैस्केट पैटर्न | सभी मैनिफोल्ड पोर्ट से मेल खाना चाहिए |
| मशीन संशोधन | मशीन सीरियल नंबर का उपयोग करके पुष्टि करें |
अनुप्रयोग
KHY-M7153-101 JA10AA-36W सोलेनोइड वाल्व का उपयोग SMT मशीन न्यूमेटिक सिस्टम में किया जाता है जहां एक विद्युत नियंत्रण संकेत को संपीड़ित हवा को विभिन्न न्यूमेटिक पथों के बीच जल्दी से स्विच करने की आवश्यकता होती है।
प्राथमिक अनुप्रयोग क्षेत्र
| अनुप्रयोग | वाल्व कार्य |
|---|---|
| SMT प्लेसमेंट हेड | पिकअप या रिलीज के दौरान आवश्यक न्यूमेटिक कार्रवाई को नियंत्रित करता है |
| वैक्यूम-जनरेशन सर्किट | वैक्यूम इजेक्टर सिस्टम को या उससे हवा निर्देशित करता है |
| वैक्यूम रिलीज सर्किट | रखे गए घटक की तेजी से रिलीज में सहायता करता है |
| ब्लो-एयर सर्किट | नोजल या घटक रिलीज के दौरान उपयोग की जाने वाली सकारात्मक हवा को नियंत्रित करता है |
| हेड न्यूमेटिक मैनिफोल्ड | एक कॉम्पैक्ट वाल्व समूह के भीतर एक वाल्व स्टेशन के रूप में संचालित होता है |
| मशीन रखरखाव | रिसाव, क्षतिग्रस्त, धीमे, या विद्युत रूप से विफल वाल्व को बदलता है |
| निवारक स्पेयर-पार्ट्स स्टॉक | एक महत्वपूर्ण वाल्व विफल होने पर डाउनटाइम कम करता है |
| हेड-यूनिट नवीनीकरण | हेड ओवरहाल के दौरान न्यूमेटिक कार्यों को बहाल करता है |
मशीन संगतता गाइड
| मशीन मॉडल | संगतता स्थिति |
|---|---|
| YS24 | KHY-M7153-101 से जुड़ा प्राथमिक अनुप्रयोग |
| YS12 | संबंधित KHY-M7153-10 या KHY-M7153-10X वाल्व परिवार; सटीक भाग सत्यापित करें |
| YG12 | संबंधित वाल्व-परिवार अनुप्रयोग; सटीक भाग और मैनिफोल्ड सत्यापित करें |
| YG12F | संबंधित वाल्व-परिवार अनुप्रयोग; पुष्टि आवश्यक है |
| YS12F | संबंधित वाल्व-परिवार अनुप्रयोग; पुष्टि आवश्यक है |
| अन्य मशीनें | केवल दिखावट से ऑर्डर न करें; पुराने वाल्व का विवरण प्रदान करें |
सटीक KHY-M7153-101 संदर्भ विशेष रूप से YS24 वाल्व के रूप में सूचीबद्ध किया गया है, जबकि KHY-M7153-10 या KHY-M7153-10X संदर्भ वाले JA10AA-36W वाल्व कई YG और YS मशीन मॉडल के लिए भी विपणन किए जाते हैं। सबसे सुरक्षित ऑर्डरिंग विधि मशीन परिवार पर केवल निर्भर रहने के बजाय पूर्ण भाग संख्या और पुराने वाल्व तस्वीर का मिलान करना है।
उपयुक्त खरीदार
| खरीदार प्रकार | विशिष्ट आवश्यकता |
|---|---|
| SMT उत्पादन कारखाना | रुकी हुई मशीन के लिए आपातकालीन प्रतिस्थापन |
| EMS निर्माता | निवारक स्पेयर-पार्ट्स इन्वेंटरी |
| SMT रखरखाव कंपनी | हेड असेंबली की मरम्मत और नवीनीकरण |
| प्रयुक्त-उपकरण डीलर | बिक्री से पहले मशीन की तैयारी |
| SMT पार्ट्स वितरक | आवर्ती ग्राहक मांग के लिए स्टॉक |
| तकनीकी सेवा टीम | न्यूमेटिक-सिस्टम समस्या निवारण |
| विदेशी आयातक | समेकित SMT स्पेयर-पार्ट्स खरीद |
यह कैसे काम करता है
एक सोलेनोइड वाल्व एक विद्युत नियंत्रण आदेश को न्यूमेटिक स्विचिंग में परिवर्तित करता है। SMT प्लेसमेंट मशीन के भीतर, नियंत्रक एक वोल्टेज सिग्नल भेजता है जब वैक्यूम, रिलीज, ब्लो, या अन्य वायु संचालन की आवश्यकता होती है।
संचालन अनुक्रम
| चरण | वाल्व कार्रवाई | मशीन परिणाम |
|---|---|---|
| 1. स्टैंडबाय | वाल्व अपनी डिफ़ॉल्ट न्यूमेटिक स्थिति में रहता है | एयर सर्किट अगले मशीन कमांड की प्रतीक्षा करता है |
| 2. विद्युत संकेत | मशीन सोलेनोइड कॉइल को वोल्टेज भेजती है | एक चुंबकीय क्षेत्र उत्पन्न होता है |
| 3. आंतरिक आंदोलन | प्लंजर और पायलट तंत्र चलता है | मुख्य आंतरिक मार्ग स्थिति बदलता है |
| 4. वायु स्विचिंग | आपूर्ति, आउटपुट, या एग्जॉस्ट पथ जुड़े होते हैं | हवा आवश्यक हेड सर्किट तक पहुंचती है |
| 5. वैक्यूम या ब्लो एक्शन | इजेक्टर या न्यूमेटिक आउटपुट प्रतिक्रिया करता है | नोजल घटक को उठाता है या छोड़ता है |
| 6. सिग्नल हटाना | कॉइल पावर हटा दी जाती है या स्विच की जाती है | वाल्व वापस आ जाता है या कमांडेड स्थिति में बदल जाता है |
| 7. दोहराया चक्र | उत्पादन के दौरान प्रक्रिया दोहराई जाती है | घटकों को लगातार संभाला जाता है |
JA श्रृंखला में विभिन्न पोर्ट और स्थिति व्यवस्था शामिल हैं। इसलिए, प्रतिस्थापन वाल्व के आंतरिक वायु प्रवाह तर्क को मूल इकाई से मेल खाना चाहिए। एक समान बाहरी आकार लेकिन अलग आंतरिक कार्य वाला वाल्व मशीन को ठीक से संचालित नहीं कर सकता है।
SMT हेड सिस्टम के साथ संबंध
| संबंधित घटक | वाल्व के साथ संबंध |
|---|---|
| नोजल | न्यूमेटिक सर्किट द्वारा नियंत्रित वैक्यूम या रिलीज प्रभाव प्राप्त करता है |
| वैक्यूम इजेक्टर | संपीड़ित हवा की आपूर्ति होने पर वैक्यूम उत्पन्न करता है |
| वैक्यूम सेंसर | पता लगाता है कि पर्याप्त पिकअप वैक्यूम प्राप्त हुआ है या नहीं |
| एयर टयूबिंग | घटकों के बीच दबाव या वैक्यूम स्थानांतरित करता है |
| फिल्टर | वाल्व और इजेक्टर में दूषित पदार्थों को प्रवेश करने से रोकने में मदद करता है |
| मैनिफोल्ड | कई वाल्वों के बीच संपीड़ित हवा वितरित करता है |
| हेड कंट्रोल बोर्ड | विद्युत स्विचिंग कमांड भेजता है |
| हार्नेस और कनेक्टर | नियंत्रण सर्किट से कॉइल तक वोल्टेज ले जाता है |
कैसे चुनें
सही वाल्व चयन आवश्यक है क्योंकि विभिन्न KHY-M7153 संस्करणों में समान बॉडी हो सकती है लेकिन अलग-अलग मशीन अनुप्रयोग, कॉइल विनिर्देश, कनेक्टर या न्यूमेटिक कार्य हो सकते हैं।
चयन चेकलिस्ट
| चयन बिंदु | क्या पुष्टि करें | यह क्यों मायने रखता है |
|---|---|---|
| मशीन पार्ट नंबर | KHY-M7153-101 | मशीन रखरखाव के लिए सबसे महत्वपूर्ण पहचान |
| वाल्व मॉडल | JA10AA-36W | न्यूमेटिक घटक मार्किंग की पुष्टि करता है |
| मशीन मॉडल | YS24 या कोई अन्य संबंधित मॉडल | असमर्थित मशीन में स्थापना को रोकता है |
| मशीन सीरियल नंबर | पूर्ण सीरियल नंबर | मशीन पीढ़ी और संशोधन की पहचान करने में मदद करता है |
| पुराना वाल्व तस्वीर | सामने, पीछे, ऊपर, कनेक्टर, और लेबल | शारीरिक तुलना की अनुमति देता है |
| कनेक्टर | आकार, पिन गणना, कुंजी दिशा | विद्युत बेमेल को रोकता है |
| कॉइल वोल्टेज | मूल लेबल या सर्किट ड्राइंग | कॉइल और नियंत्रण आउटपुट की रक्षा करता है |
| मैनिफोल्ड स्थिति | सटीक वाल्व स्टेशन | कार्य और पोर्ट व्यवस्था की पुष्टि करता है |
| गैस्केट पैटर्न | वायु मार्गों की संख्या और स्थिति | रिसाव या अवरुद्ध पोर्ट को रोकता है |
| स्क्रू स्थिति | माउंटिंग-होल रिक्ति और स्क्रू लंबाई | सुरक्षित स्थापना सुनिश्चित करता है |
| केबल दिशा | बाएं, दाएं, ऊपर, या नीचे | हेड के अंदर हस्तक्षेप से बचाता है |
| आपूर्ति की स्थिति | मूल नया, प्रयुक्त, या संगत | मूल्य, वारंटी, और अपेक्षित सेवा जीवन निर्धारित करता है |
| आवश्यक मात्रा | रखरखाव मात्रा और सुरक्षा स्टॉक | उत्पादन योजना का समर्थन करता है |
| डिलीवरी की समय सीमा | मानक या तत्काल शिपमेंट | उपयुक्त लॉजिस्टिक्स व्यवस्था की अनुमति देता है |
केवल दिखावट से चयन न करें
दो वाल्व लगभग समान दिख सकते हैं लेकिन अलग-अलग हो सकते हैं:
| संभावित अंतर | गलत चयन का जोखिम |
|---|---|
| कॉइल वोल्टेज | वाल्व संचालित नहीं हो सकता है या क्षतिग्रस्त हो सकता है |
| आंतरिक न्यूमेटिक लॉजिक | वैक्यूम और एग्जॉस्ट फ़ंक्शन उलट हो सकते हैं |
| कनेक्टर पिन असाइनमेंट | मशीन सिग्नल सही कॉइल तक नहीं पहुंच सकता है |
| मैनिफोल्ड पोर्ट पैटर्न | वायु रिसाव या अवरुद्ध वायु प्रवाह हो सकता है |
| केबल अभिविन्यास | वाल्व उपलब्ध स्थान में फिट नहीं हो सकता है |
| मैनुअल ओवरराइड डिजाइन | सेवा पहुंच प्रतिबंधित हो सकती है |
| भाग-संख्या संशोधन | मशीन सॉफ्टवेयर या हेड कॉन्फ़िगरेशन भिन्न हो सकता है |
| सील मोटाई | स्थापना के बाद मैनिफोल्ड रिसाव हो सकता है |
सटीक कोटेशन के लिए आवश्यक जानकारी
कृपया पूछताछ भेजते समय निम्नलिखित जानकारी प्रदान करें:
| आवश्यक जानकारी | उदाहरण |
|---|---|
| मशीन मॉडल | YS24 |
| मशीन सीरियल नंबर | मशीन नेमप्लेट से पूर्ण संख्या |
| मशीन पार्ट नंबर | KHY-M7153-101 |
| वाल्व मॉडल | KOGANEI JA10AA-36W |
| आवश्यक मात्रा | 1, 2, 5, या अधिक टुकड़े |
| आवश्यक स्थिति | मूल नया या अन्य अनुरोधित ग्रेड |
| गंतव्य देश | देश और डाक कोड |
| पुराने वाल्व की तस्वीरें | स्पष्ट लेबल और कनेक्टर चित्र |
| दोष विवरण | कम वैक्यूम, रिसाव, कोई स्विचिंग नहीं, या रुक-रुक कर प्रतिक्रिया |
| वितरण आवश्यकता | मानक शिपमेंट या तत्काल प्रतिस्थापन |
स्थापना मार्गदर्शन
उपकरण बंद, अलग और डीप्रेशराइज्ड होने के बाद योग्य रखरखाव कर्मियों द्वारा स्थापना की जानी चाहिए।
स्थापना प्रक्रिया
| चरण | निर्देश |
|---|---|
| 1 | अनुमोदित रखरखाव प्रक्रिया के अनुसार मशीन बंद करें |
| 2 | विद्युत शक्ति और संपीड़ित-वायु आपूर्ति डिस्कनेक्ट करें |
| 3 | न्यूमेटिक सिस्टम से अवशिष्ट दबाव छोड़ें |
| 4 | पुराने वाल्व की स्थिति, कनेक्टर दिशा और टयूबिंग व्यवस्था रिकॉर्ड करें |
| 5 | केबल को खींचे बिना विद्युत कनेक्टर निकालें |
| 6 | वाल्व माउंटिंग स्क्रू को समान रूप से निकालें |
| 7 | मैनिफोल्ड सतह, गैस्केट और वायु मार्गों का निरीक्षण करें |
| 8 | स्थापना से पहले पुराने और नए वाल्व की तुलना करें |
| 9 | सही अभिविन्यास में सही गैस्केट स्थापित करें |
| 10 | अत्यधिक बल के बिना माउंटिंग स्क्रू को समान रूप से कसें |
| 11 | हार्नेस को फिर से कनेक्ट करें और सुरक्षित जुड़ाव की पुष्टि करें |
| 12 | वायु दबाव बहाल करें और रिसाव के लिए जांचें |
| 13 | मशीन पावर बहाल करें और मैनुअल-आउटपुट परीक्षण करें |
| 14 | कम गति पर पिकअप, ट्रांसफर और रिलीज परीक्षण चलाएं |
| 15 | सामान्य उत्पादन पर लौटने से पहले स्थिर संचालन की पुष्टि करें |
रखरखाव सिफारिशें
| रखरखाव मद | अनुशंसित कार्रवाई |
|---|---|
| संपीड़ित-वायु फिल्टर | कारखाने के रखरखाव अंतराल के अनुसार निरीक्षण और बदलें |
| एयर ड्रायर | सही संचालन की पुष्टि करें और नमी निकालें |
| टयूबिंग | दरारें, किंक, ढीले फिटिंग, या संदूषण के लिए निरीक्षण करें |
| मैनिफोल्ड गैस्केट | कठोर, क्षतिग्रस्त, या विकृत होने पर बदलें |
| विद्युत कनेक्टर | साफ रखें, पूरी तरह से डाला गया, और ढीले पिन से मुक्त |
| वाल्व बाहरी | फ्लक्स, तेल, धूल, और सफाई-तरल अवशेषों से मुक्त रखें |
| वैक्यूम फिल्टर | वाल्व के विफल होने का अनुमान लगाने से पहले साफ या बदलें |
| नोजल की स्थिति | घिसाव, रुकावट, और सीलिंग सतह की जांच करें |
| स्पेयर इन्वेंटरी | महत्वपूर्ण उत्पादन मशीनों के लिए कम से कम एक पुष्टि वाल्व रखें |
| रखरखाव रिकॉर्ड | प्रतिस्थापन तिथि, मशीन संख्या, और विफलता लक्षण रिकॉर्ड करें |
गुणवत्ता और आदेश की पुष्टि
गलत आदेशों को कम करने के लिए, वाल्व की जांच मशीन और न्यूमेटिक-घटक पहचान दोनों का उपयोग करके की जानी चाहिए।
प्री-शिपमेंट पुष्टि
| निरीक्षण बिंदु | पुष्टिकरण विधि |
|---|---|
| भाग संख्या | खरीद आदेश से तुलना करें |
| वाल्व मॉडल | JA10AA-36W लेबल की जांच करें |
| बाहरी स्थिति | दृश्य निरीक्षण |
| कनेक्टर की स्थिति | पिन, आवास, और केबल की जांच करें |
| माउंटिंग सतह | दृश्य क्षति के लिए जांचें |
| पैकेजिंग | व्यक्तिगत सुरक्षात्मक पैकेजिंग |
| मात्रा | प्रेषण से पहले गणना करें |
| ग्राहक संगतता जानकारी | आपूर्ति की गई मशीन और पुराने-भाग विवरण से तुलना करें |
अनुशंसित स्पेयर-पार्ट्स रणनीति
एक ही मॉडल की कई मशीनें उपयोग करने वाले कारखानों के लिए, पुष्टि किए गए वाल्व की थोड़ी मात्रा बनाए रखने से अप्रत्याशित न्यूमेटिक विफलता के दौरान प्रतीक्षा समय कम हो सकता है। अनुशंसित स्टॉक मात्रा मशीन गणना, उत्पादन घंटे, ऐतिहासिक विफलता आवृत्ति, आपूर्तिकर्ता लीड समय, और उत्पादन लाइन के महत्व पर आधारित होनी चाहिए।
अक्सर पूछे जाने वाले प्रश्न
1. क्या KHY-M7153-101 KHY-M7153-10 या KHY-M7153-10X के समान है?
ये संदर्भ एक निकटता से संबंधित वाल्व परिवार से संबंधित हैं, लेकिन उन्हें स्वचालित रूप से पूरी तरह से विनिमेय नहीं माना जाना चाहिए। पूर्ण वाल्व मार्किंग, मशीन मॉडल, कनेक्टर, मैनिफोल्ड स्थिति, कॉइल विनिर्देश, और न्यूमेटिक पोर्ट व्यवस्था की पुष्टि करें। ऑर्डर करने से पहले स्थापित वाल्व की तस्वीर लेने की अत्यधिक अनुशंसा की जाती है।
2. कौन सी SMT मशीन KHY-M7153-101 JA10AA-36W वाल्व का उपयोग करती है?
KHY-M7153-101 मुख्य रूप से YS24 SMT पिक-एंड-प्लेस मशीन से जुड़ा है। संबंधित KHY-M7153-10 और KHY-M7153-10X JA10AA-36W संदर्भ YG12, YS12, YS24, YG12F, और YS12F अनुप्रयोगों में भी दिखाई दे सकते हैं, लेकिन सटीक संगतता की पुष्टि की जानी चाहिए।
3. क्या "36W" का मतलब है कि वाल्व 36 वाट की खपत करता है?
केवल "36W" प्रत्यय से विद्युत शक्ति की खपत के बारे में कोई निष्कर्ष नहीं निकाला जाना चाहिए। यह पूर्ण JA10AA-36W मॉडल पदनाम का हिस्सा है। स्थापना से पहले मूल वाल्व लेबल, मशीन ड्राइंग, या अनुमोदित तकनीकी दस्तावेज से वास्तविक रेटेड वोल्टेज और विद्युत विनिर्देश की पुष्टि करें।
4. क्या यह वाल्व कम-वैक्यूम या पिकअप-त्रुटि समस्याओं को हल कर सकता है?
यह समस्या को हल कर सकता है जब मूल वाल्व में आंतरिक रिसाव, धीमी स्विचिंग, संदूषण, कॉइल विफलता, या अस्थिर संचालन हो। हालांकि, कम वैक्यूम का कारण अवरुद्ध नोजल, घिसा हुआ फिल्टर, क्षतिग्रस्त टयूबिंग, लीक गैस्केट, कमजोर इजेक्टर, गलत पिकअप ऊंचाई, या सेंसर समस्या भी हो सकती है।
5. कोटेशन प्राप्त करने से पहले कौन सी जानकारी प्रदान की जानी चाहिए?
कृपया मशीन मॉडल, सीरियल नंबर, KHY-M7153-101 पार्ट नंबर, JA10AA-36W वाल्व मार्किंग, आवश्यक मात्रा, पसंदीदा आपूर्ति स्थिति, गंतव्य देश, और पुराने वाल्व लेबल, कनेक्टर, केबल दिशा, मैनिफोल्ड सतह, और स्थापना स्थिति की स्पष्ट तस्वीरें भेजें।
हमसे संपर्क करें
मूल्य निर्धारण, उपलब्धता, संगतता पुष्टि, और अंतरराष्ट्रीय डिलीवरी के लिए, कृपया अपनी पूछताछ के साथ अपनी मशीन की जानकारी और पुराने वाल्व की तस्वीरें भेजें।
तेजी से पुष्टि के लिए, शामिल करें:
मशीन मॉडल + मशीन सीरियल नंबर + पार्ट नंबर + वाल्व मॉडल + मात्रा + डिलीवरी देश
वीडियो
वीडियो
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
