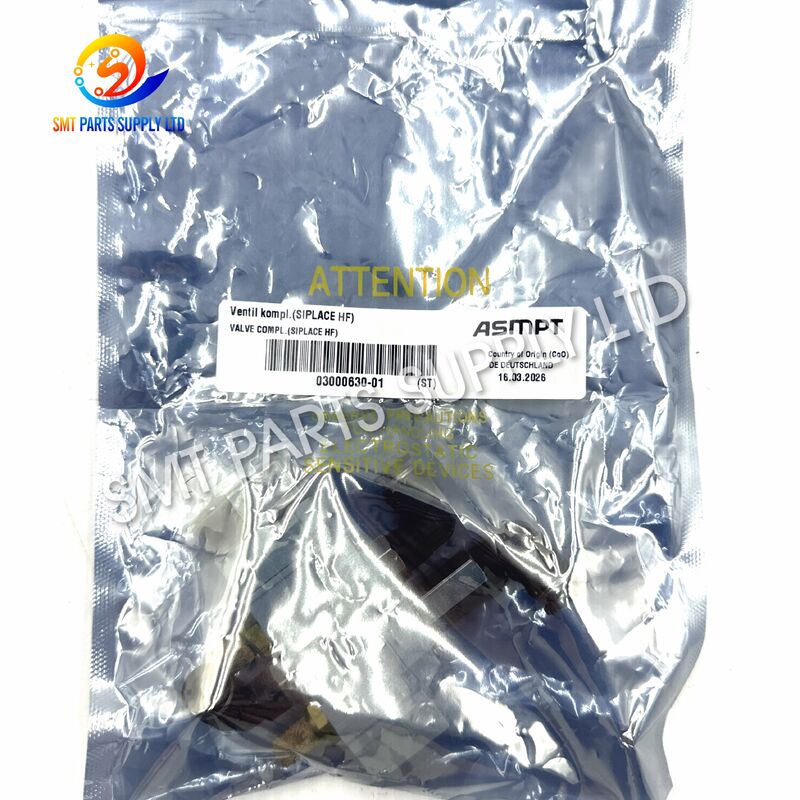

ASMPT 03000630-01 SMC SY5120-5LOU-01 24VDC सोलनॉइड वाल्व असेंबली

ASMPT 03000630-01 SMC SY5120-5LOU-01 सोलनॉइड वाल्व असेंबली को संगत ASMPT और SPLACE SMT मशीन कॉन्फ़िगरेशन में वायवीय दिशात्मक नियंत्रण के लिए डिज़ाइन किया गया है। यह मशीन-नियंत्रण प्रणाली से 24VDC विद्युत कमांड को नियंत्रित संपीड़ित-वायु स्विचिंग में परिवर्तित करता है, जिससे कनेक्टेड वायवीय तंत्र को प्रोग्राम किए गए उत्पादन अनुक्रम के अनुसार विस्तार, पीछे हटने, रिलीज, क्लैंप, स्थिति या वापसी की अनुमति मिलती है।

SY5120 कॉन्फ़िगरेशन SMC SY5000 परिवार से संबंधित है और पांच-पोर्ट, दो-स्थिति, एकल-सोलनॉइड संरचना का उपयोग करता है। मॉडल कोड एक 24VDC मानक कॉइल, मेटिंग कनेक्टर के बिना आपूर्ति किए गए एल-प्रकार प्लग कनेक्शन, एकीकृत संकेतक और सर्ज-सप्रेशन फ़ंक्शन और 1/8-इंच ए और बी वर्किंग पोर्ट की पहचान करता है।

यह वाल्व एसएमटी कारखानों, उपकरण-सेवा कंपनियों, मशीन नवीनीकरणकर्ताओं, रखरखाव विभागों और औद्योगिक स्पेयर-पार्ट वितरकों के लिए उपयुक्त है। क्योंकि बाह्य रूप से समान वाल्व वोल्टेज, पोर्ट आकार, विद्युत प्रविष्टि, थ्रेड, पायलट डिज़ाइन, मैनुअल ओवरराइड और सहायक उपकरण में भिन्न हो सकते हैं, ऑर्डर करने से पहले हमेशा पूर्ण मूल लेबल की जांच की जानी चाहिए।

एक एसएमटी प्लेसमेंट मशीन बार-बार होने वाली यांत्रिक क्रियाओं को पूरा करने के लिए स्थिर वायवीय नियंत्रण पर निर्भर करती है। प्रत्येक वायु-नियंत्रित गतिविधि सही समय पर होनी चाहिए और मशीन द्वारा अपना क्रमादेशित क्रम जारी रखने से पहले आवश्यक स्थिति तक पहुंचनी चाहिए।

विस्तारित सेवा के बाद, वाल्व में संदूषण, कुंडल खराब होना, कनेक्टर क्षति, आंतरिक सीलिंग घिसाव, प्रतिबंधित निकास प्रवाह, या अस्थिर स्पूल आंदोलन का अनुभव हो सकता है। ये स्थितियाँ प्रतिक्रिया की गति को कम कर सकती हैं और रुक-रुक कर मशीन में खराबी पैदा कर सकती हैं।

आधिकारिक परिचालन मार्गदर्शन स्वच्छ हवा की तैयारी की सिफारिश करता है, जिसमें 5 माइक्रोन या उससे अधिक महीन निस्पंदन के साथ एक अपस्ट्रीम एयर फिल्टर शामिल है। अत्यधिक जल निकासी को उपयुक्त सुखाने या जल-पृथक्करण उपकरण से नियंत्रित किया जाना चाहिए।

मशीन अलार्म स्वचालित रूप से पुष्टि नहीं करता है कि वाल्व ख़राब है। नियंत्रक आउटपुट, कनेक्टर, केबल, वायु आपूर्ति, नियामक, फिल्टर, ट्यूबिंग, सेंसर, एक्चुएटर, एग्जॉस्ट साइलेंसर और मैकेनिकल असेंबली का भी निरीक्षण किया जाना चाहिए।

एक संरचित निरीक्षण रखरखाव टीमों को वास्तविक दोष की पहचान करने और अनावश्यक भागों के प्रतिस्थापन से बचने में मदद करता है।

अलग-अलग परिचालन विशेषताओं के साथ दो वाल्व लगभग समान दिख सकते हैं।

आधिकारिक SY5000 कॉन्फ़िगरेशन डेटा श्रृंखला, दो-स्थिति एकल एक्चुएशन, 24VDC वोल्टेज, LO इलेक्ट्रिकल एंट्री, यू-टाइप लाइट और सर्ज सप्रेसर और 1/8-इंच वर्किंग-पोर्ट विनिर्देश की पहचान करता है।

SY5000 उत्पाद परिवार को हवाई सेवा के लिए निर्दिष्ट किया गया है, जिसमें परिवेश और तरल तापमान रेंज -10°C से 50°C तक बिना ठंड के और कॉन्फ़िगरेशन 0.7 MPa तक रेट किया गया है।

निम्नलिखित तुलना सामान्य SY5000 एक्चुएशन परिवारों को अलग करने में मदद करती है। पूर्ण प्रत्यय की अभी भी जाँच की जानी चाहिए क्योंकि वोल्टेज, प्लग शैली, सप्रेसर, पोर्ट, थ्रेड और विकल्प भिन्न हो सकते हैं।

वाल्व असेंबली का उपयोग संगत एसएमटी प्लेसमेंट-मशीन सिस्टम में संपीड़ित-वायु दिशात्मक नियंत्रण के लिए किया जाता है। यह एक विद्युत कमांड प्राप्त करता है और वायवीय एक्चुएटर या मशीन तंत्र से जुड़े वायु पथ को नियंत्रित करता है।

स्थापित वायवीय सर्किट के आधार पर, वाल्व नियंत्रित कर सकता है:

भाग संख्या 03000630-01 के सटीक कार्य की पुष्टि मशीन की स्थापना स्थिति, वायवीय आरेख, सेवा रिकॉर्ड या हटाए गए घटक से की जानी चाहिए।

वाल्व में पांच प्रमुख वायवीय पथ हैं।

जब कुंडल सक्रिय नहीं होता है, तो वाल्व अपनी सामान्य स्थिति में रहता है। आंतरिक स्पूल दबाव-आपूर्ति पोर्ट को एक एक्चुएटर पोर्ट से जोड़ता है जबकि विपरीत एक्चुएटर पोर्ट निकास से जुड़ा होता है।

इसलिए जुड़ा हुआ वायवीय तंत्र अपनी सामान्य मशीन स्थिति में रहता है या वापस आ जाता है।

जब नियंत्रक 24VDC की आपूर्ति करता है:

1. सोलनॉइड कुंडल एक चुंबकीय क्षेत्र उत्पन्न करता है।
2. पायलट तंत्र स्थिति बदलता है।
3. पायलट का दबाव मुख्य स्पूल को हिलाता है।
4. आंतरिक वायु मार्ग स्विच हो जाते हैं।
5. विपरीत कार्यशील बंदरगाह पर वायु प्रवाह की आपूर्ति करें।
6. दूसरे एक्चुएटर चैम्बर से हवा डिस्चार्ज हो जाती है।
7. जुड़ा हुआ तंत्र स्थिति बदलता है।

जब विद्युत आदेश हटा दिया जाता है:

1. कुंडल धारा रुक जाती है।
2. चुंबकीय क्षेत्र नष्ट हो जाता है।
3. पायलट अनुभाग लौट आता है.
4. मुख्य स्पूल अपनी सामान्य स्थिति में वापस आ जाता है।
5. आपूर्ति और निकास पथ अपनी मूल स्थिति में लौट आते हैं।
6. एक्चुएटर अपना रिटर्न मूवमेंट पूरा करता है।

सूचक प्रकाश रखरखाव कर्मियों को यह जांचने में मदद करता है कि सोलनॉइड को विद्युत कमांड प्राप्त हो रहा है या नहीं।

सर्ज सप्रेसर कॉइल बंद होने पर उत्पन्न वोल्टेज स्पाइक को कम करने में मदद करता है। यू कॉन्फ़िगरेशन को प्रकाश-सुसज्जित, गैर-ध्रुवीय उछाल-दमन प्रकार के रूप में पहचाना जाता है।

एक प्रबुद्ध संकेतक यह गारंटी नहीं देता है कि हवा सही ढंग से स्विच कर रही है। अपर्याप्त वायु दबाव, आंतरिक संदूषण, अवरुद्ध निकास, क्षतिग्रस्त ट्यूबिंग या यांत्रिक रुकावट अभी भी एक्चुएटर की गति को रोक सकती है।

मूल वाल्व हटाने से पहले:

• अनुमोदित शटडाउन प्रक्रिया का उपयोग करके मशीन को रोकें।
• जहां आवश्यक हो, विद्युत शक्ति को डिस्कनेक्ट या अलग करें।
• संपीड़ित-वायु आपूर्ति बंद करें।
• संग्रहीत वायु दाब को छोड़ें।
• पुष्टि करें कि कनेक्टेड तंत्र अप्रत्याशित रूप से आगे नहीं बढ़ सकते।
• मूल वायरिंग और ट्यूबिंग की तस्वीर लें।
• डिस्कनेक्ट करने से पहले प्रत्येक एयर ट्यूब को लेबल करें।
• संपूर्ण वाल्व लेबल रिकॉर्ड करें.
• फिटिंग की दिशा और माउंटिंग स्थिति की जाँच करें।
• रिप्लेसमेंट पोर्ट को धूल से सुरक्षित रखें।

मैन्युअल ओवरराइड को संचालित करने से कनेक्टेड उपकरण तुरंत सक्रिय हो सकते हैं। कार्मिक को इसका उपयोग करने से पहले यह पुष्टि करनी चाहिए कि संचलन सुरक्षित है। वाल्व प्रतिस्थापन के बाद, संग्रहीत संपीड़ित हवा को नियंत्रित किया जाना चाहिए और अचानक एक्चुएटर आंदोलन को रोकने के लिए उपाय किए जाने चाहिए।

ऐसा न करें:

• गलत कॉइल वोल्टेज लागू करें।
• सर्किट पर दबाव पड़ने पर वाल्व स्थापित करें।
• निकास बंदरगाहों को अवरुद्ध करें।
• अत्यधिक सीलिंग टेप को वाल्व में प्रवेश करने दें।
• सर्किट की जांच किए बिना ए और बी ट्यूबों को इंटरचेंज करें।
• प्लग को उसके तारों से खींचिए।
• क्षतिग्रस्त ट्यूबिंग या फिटिंग का संचालन करें।
• लॉकिंग मैनुअल ओवरराइड को लगे रहने दें।
• कॉइल या वाल्व बॉडी को संशोधित करें।
• तंत्र का परीक्षण करने से पहले स्वचालित उत्पादन फिर से शुरू करें।

आधिकारिक मार्गदर्शन में कहा गया है कि लंबे समय तक निरंतर ऊर्जा से कुंडल का तापमान बढ़ सकता है और वाल्व या आस-पास के उपकरण प्रभावित हो सकते हैं। जहां विस्तारित ऊर्जा अपरिहार्य हो वहां उपयुक्त ताप प्रबंधन पर विचार किया जाना चाहिए।

कृपया प्रदान करें:

1. स्थापित वाल्व की पूरी तस्वीर।
2. संपूर्ण वाल्व लेबल का क्लोज़-अप फ़ोटो।
3. उपकरण भाग संख्या 03000630-01 की एक तस्वीर।
4. विद्युत प्लग की एक तस्वीर.
5. सभी वायवीय ट्यूबों को दर्शाने वाला एक चित्र।
6. बढ़ते स्थान की एक तस्वीर.
7. उपलब्ध होने पर मशीन मॉडल प्लेट की एक तस्वीर।

एक वाल्व का चयन केवल इसलिए नहीं किया जाना चाहिए क्योंकि:

• शरीर का रंग एक जैसा है.
• भौतिक आकार समान प्रतीत होता है.
• मॉडल का पहला भाग वैसा ही है.
• कनेक्टर का आकार समान दिखता है.
• फिटिंग को बंदरगाह में पेंच किया जा सकता है।
• ऑनलाइन उत्पाद का फोटोग्राफ स्थापित वाल्व जैसा दिखता है।

एक छोटा सा प्रत्यय अंतर वोल्टेज, प्लग प्रकार, सप्रेसर, थ्रेड, पायलट डिज़ाइन या ऑपरेटिंग व्यवहार को बदल सकता है।

शिपमेंट से पहले, उद्धृत शर्त और सहमत ऑर्डर आवश्यकताओं के अनुसार निम्नलिखित जांच की जा सकती है।

ऑर्डर की पुष्टि से पहले कार्यात्मक परीक्षण आवश्यकताओं पर सहमति होनी चाहिए क्योंकि आवश्यक फिक्स्चर और परीक्षण प्रक्रियाएं भिन्न हो सकती हैं।

नहीं, अनुकूलता मशीन कॉन्फ़िगरेशन और स्थापित वायवीय सर्किट पर निर्भर करती है। ऑर्डर देने से पहले कृपया मशीन मॉडल, पूर्ण मूल लेबल, भाग संख्या, वोल्टेज, प्लग, पोर्ट व्यवस्था, फिटिंग और माउंटिंग स्थिति की पुष्टि करें।

मॉडल कोड 24VDC मानक कॉइल की पहचान करता है। गलत संचालन या विद्युत क्षति को रोकने के लिए स्थापना से पहले मशीन आउटपुट को अभी भी मापा और पुष्टि की जानी चाहिए।

एलओ कोड मेटिंग कनेक्टर के बिना एल-टाइप प्लग प्रविष्टि की पहचान करता है। पुष्टि करें कि क्या ऑर्डर के लिए केवल वाल्व, एक अलग कनेक्टर, लीड तार, फिटिंग या पूरी मशीन-विशिष्ट असेंबली की आवश्यकता है।

स्वचालित रूप से नहीं. अन्य SY5000 मॉडल में अलग-अलग एक्चुएशन, वोल्टेज, कनेक्टर, पोर्ट, थ्रेड, पायलट या तटस्थ-स्थिति विशेषताएं हो सकती हैं। संपूर्ण मॉडल और मशीन-नियंत्रण आवश्यकताओं का मिलान होना चाहिए।

कृपया आवश्यक मात्रा, उपकरण भाग संख्या, पूर्ण वाल्व मॉडल, मशीन मॉडल, स्पष्ट लेबल फोटोग्राफ, कनेक्टर फोटोग्राफ, इंस्टॉलेशन फोटोग्राफ, अनुरोधित स्थिति, डिलीवरी देश और अपेक्षित डिलीवरी तिथि प्रदान करें।

उपलब्धता, अनुकूलता पुष्टि, लीड समय, मूल्य निर्धारण, पैकेजिंग और अंतर्राष्ट्रीय शिपिंग जानकारी के लिए हमारी बिक्री टीम से संपर्क करें।

तेज़ और सटीक उद्धरण प्राप्त करने के लिए, कृपया शामिल करें:

• प्रोडक्ट का नाम।
• भाग संख्या 03000630-01.
• वाल्व मॉडल SY5120-5LOU-01।
• मशीन का मॉडल और क्रमांक.
• आवश्यक मात्रा.
• मूल वाल्व की स्पष्ट तस्वीरें।
• कनेक्टर और वायवीय-पोर्ट तस्वीरें।
• अनुरोधित उत्पाद स्थिति.
• वितरण देश.
• आवश्यक वितरण तिथि।

हम यूरोप, उत्तरी अमेरिका, दक्षिण पूर्व एशिया और अन्य अंतरराष्ट्रीय बाजारों में एसएमटी कारखानों, उपकरण-रखरखाव कंपनियों, मशीन नवीनीकरणकर्ताओं, औद्योगिक वितरकों और इलेक्ट्रॉनिक्स निर्माताओं से पूछताछ का स्वागत करते हैं।
