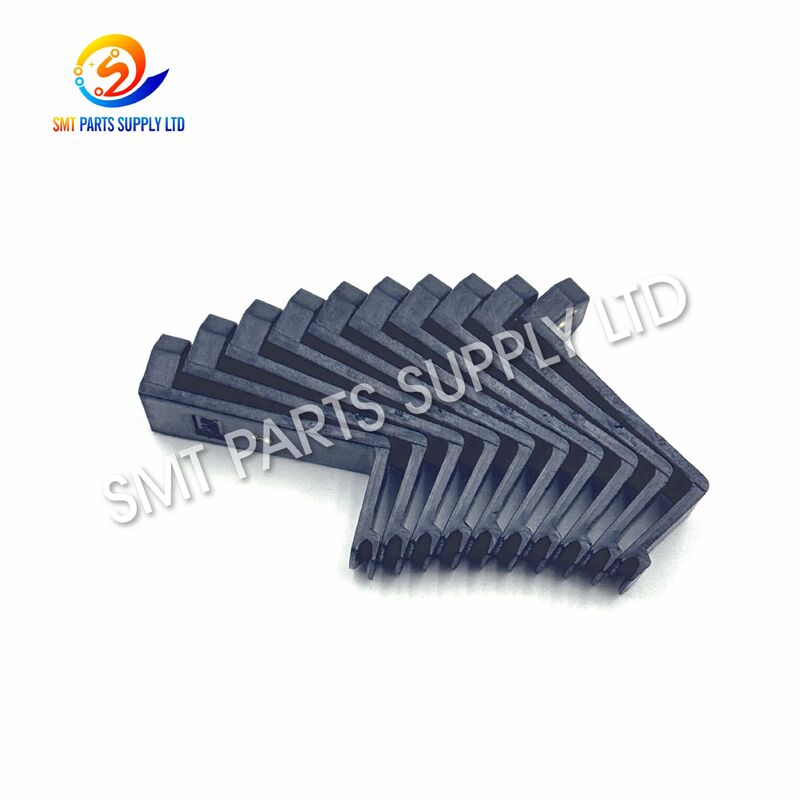

SMIC PFW-20L वेव सोल्डर पीसीबी कन्वेयर राल उंगली

दSMIC PFW-20L वेव सोल्डर पीसीबी कन्वेयर राल उंगलीएक मैकेनिकल कन्वेयर घटक है जिसे संगत तरंग मिलाप उपकरण के अंदर पीसीबी परिवहन के लिए डिज़ाइन किया गया है। कन्वेयर चेन या रेल असेंबली के साथ स्थापित किया गया है,उंगली संपर्क और मुद्रित सर्किट बोर्ड के किनारे का समर्थन करता है, जबकि पीसीबी fluxing के माध्यम से चलता है, प्रीहीटिंग, सोल्डरिंग और कूलिंग सेक्शन।

तरंग मिलाप में विश्वसनीय बोर्ड परिवहन आवश्यक है क्योंकि पीसीबी को एक नियंत्रित स्थिति बनाए रखना चाहिए और मिलाप प्रक्रिया के माध्यम से सुचारू रूप से यात्रा करनी चाहिए।दूषित, या गलत तरीके से स्थापित कन्वेयर उंगलियों से अस्थिर पीसीबी आंदोलन, खराब बोर्ड समर्थन, कन्वेयर प्रतिरोध, या असंगत बोर्ड पोजिशनिंग हो सकती है।

इसलिए PFW-20L वेव सोल्डर उत्पादन लाइनों के लिए एक महत्वपूर्ण रखरखाव घटक है।पुराने कन्वेयर फिंगरों को बदलने से पीसीबी की मूल परिवहन स्थिति बहाल करने में मदद मिल सकती है और पहने हुए बोर्ड होल्डिंग घटकों के कारण होने वाली यांत्रिक समस्याओं को कम किया जा सकता है.

मुख्य उत्पाद जानकारी

कारण ∙ क्यों कन्वेयर फिंगरों को बदलने की जरूरत है

पीसीबी उत्पादन के दौरान वेव सोल्डर कन्वेयर फिंगर लगातार काम करते हैं। सोल्डर मशीन में प्रवेश करने वाले प्रत्येक सर्किट बोर्ड को कन्वेयर सिस्टम के साथ स्थापित फिंगरों के एक समूह द्वारा समर्थित किया जाता है।

उंगलियां पीसीबी किनारों से बार-बार संपर्क करती हैं जबकि वे गर्मी, प्रवाह अवशेष, मिलाप प्रक्रिया संदूषण, कन्वेयर आंदोलन और निरंतर यांत्रिक भार से जुड़े वातावरण में काम करती हैं।

समय के साथ, उंगली की स्थिति धीरे-धीरे बिगड़ सकती है।

आम समस्याएं

एक क्षतिग्रस्त उंगली पूरी मशीन को तुरंत नहीं रोक सकती है, लेकिन पहने हुए कन्वेयर घटकों के साथ उत्पादन जारी रखने से परिवहन स्थिरता धीरे-धीरे कम हो सकती है।

निरंतर उत्पादन करने वाले कारखानों के लिए, अनपेक्षित बोर्ड हैंडलिंग समस्याओं को रोकने के लिए कन्वेयर फिंगर सिस्टम का नियमित निरीक्षण एक प्रभावी तरीका है।

समाधान स्थिर पीसीबी परिवहन बहाल करना

सही के साथ क्षतिग्रस्त कन्वेयर उंगलियों की जगहPFW-20L राल उंगलीवेव सोल्डरिंग मशीन के माध्यम से विश्वसनीय पीसीबी समर्थन को बहाल करने में मदद करता है।

उंगली कन्वेयर तंत्र पर स्थापित है और पीसीबी किनारे के लिए एक परिभाषित संपर्क स्थिति प्रदान करता है।

जब कई उंगलियों को ठीक से संरेखित किया जाता है, तो पीसीबी स्थिर ऊंचाई और अभिविन्यास पर मशीन के माध्यम से यात्रा कर सकता है।

पहनी हुई उंगलियों को बदलने के फायदे

• स्थिर पीसीबी परिवहन बनाए रखने में मदद करता है।
• सटीक बोर्ड पोजिशनिंग का समर्थन करता है।
• कन्वेयर से संबंधित पीसीबी आंदोलन को कम करता है।
• यह पीसीबी को सोल्डरिंग क्षेत्र के माध्यम से निरंतर यात्रा बनाए रखने में मदद करता है।
• नियमित रूप से कन्वेयर के रखरखाव के लिए उपयुक्त।
• पहनी हुई PFW-20L उंगलियों के लिए एक प्रत्यक्ष प्रतिस्थापन प्रदान करता है।
• यांत्रिक व्यवधानों को कम करने में मदद करता है।
• निरंतर तरंग मिलाप उत्पादन का समर्थन करता है।

उत्पादन लाइनों के लिए जो दिन में कई घंटे काम करते हैं, कन्वेयर फिंगर को स्थायी घटकों के बजाय सामान्य रखरखाव भागों के रूप में माना जाना चाहिए।

प्रतिस्थापन उंगलियों को स्टॉक में रखना तकनीशियनों को निर्धारित रखरखाव के दौरान दोषपूर्ण भागों को बदलने की अनुमति देता है जब तक कि कन्वेयर सिस्टम में अधिक गंभीर समस्या विकसित न हो जाए।

विनिर्देश

आवेदन

दSMIC PFW-20L कन्वेयर राल उंगलीमुख्य रूप से वेव सोल्डर पीसीबी कन्वेयर असेंबली में प्रयोग किया जाता है।

वेव सोल्डरिंग का उपयोग आम तौर पर छेद के माध्यम से घटक सोल्डरिंग, मिश्रित-प्रौद्योगिकी पीसीबी असेंबली, औद्योगिक नियंत्रण बोर्ड, पावर इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, उपकरण नियंत्रण बोर्ड,संचार उपकरण, और अन्य इलेक्ट्रॉनिक विनिर्माण अनुप्रयोग।

कन्वेयर की उंगलियां पीसीबी को पूरे सोल्डरिंग प्रक्रिया में सपोर्ट करती हैं।

विशिष्ट अनुप्रयोग

पीएफडब्ल्यू-20एल विशेष रूप से रखरखाव टीमों के लिए उपयोगी है जो नियमित रूप से कन्वेयर चेन, रेल, गाइड सिस्टम और पीसीबी होल्डिंग घटकों का निरीक्षण करते हैं।

एक क्षतिग्रस्त उंगली को बदलने पर, तकनीशियनों को पास की उंगली की भी जांच करनी चाहिए क्योंकि एक ही समय में स्थापित भागों में समान स्तर का पहनना दिखाई दे सकता है।

यह कैसे काम करता है

एक तरंग मिलाप मशीन की कन्वेयर प्रणाली पीसीबी को कई प्रसंस्करण चरणों में ले जाती है।

परिवहन के दौरान, कन्वेयर के अंगूठे पीसीबी के किनारों से संपर्क करते हैं और कन्वेयर रेल के सापेक्ष इसकी स्थिति बनाए रखते हैं।

इस प्रक्रिया को आम तौर पर कई चरणों में विभाजित किया जा सकता है।

1पीसीबी लोड करना

पीसीबी उपप्रवाह उत्पादन उपकरण या मैनुअल लोडिंग स्टेशन से तरंग मिलाप कन्वेयर प्रणाली में प्रवेश करता है।

कन्वेयर की उंगलियां बोर्ड के किनारों से संपर्क करती हैं और परिवहन की स्थिति निर्धारित करती हैं।

2पीसीबी समर्थन

कई उंगलियां कन्वेयर के साथ पीसीबी को समर्थन देती हैं।

अंगुली का सही संरेखण महत्वपूर्ण है क्योंकि मशीन के माध्यम से यात्रा करते समय बोर्ड को स्थिर रहना चाहिए।

3. फ्लक्सिंग और प्रीहीटिंग

पीसीबी प्रवाह अनुप्रयोग और पूर्व ताप खंडों से गुजरता है।

इन चरणों के दौरान, उंगलियां बोर्ड के किनारों को पकड़ती रहती हैं जबकि कन्वेयर एक नियंत्रित परिवहन गति बनाए रखता है।

4. तरंगों के लिए मिलाप

पीसीबी सोल्डर तरंग के ऊपर से गुजरता है।

स्थिर बोर्ड पोजिशनिंग इस चरण में विशेष रूप से महत्वपूर्ण है क्योंकि पीसीबी के निचले हिस्से को एक नियंत्रित तरीके से मिलाप प्रक्रिया के साथ बातचीत करनी चाहिए।

5पीसीबी निकास

पीसीबी को मिलाकर ठंडा करने के बाद वह मशीन से बाहर निकलता है और अगले उत्पादन प्रक्रिया में आगे बढ़ता है।

एक बार जब वह उतारने वाले भाग में पहुंच जाता है तो कन्वेयर की उंगलियां बोर्ड को छोड़ देती हैं।

इसलिए सही ढंग से स्थापित PFW-20L उंगली मशीन के केवल एक हिस्से के बजाय बोर्ड परिवहन की पूरी प्रक्रिया में योगदान देती है।

कन्वेयर फिंगर की हालत क्यों मायने रखती है?

कन्वेयर तंत्र सीधे प्रभावित करता है कि पीसीबी कैसे प्रवेश करता है और तरंग मिलाप प्रक्रिया के माध्यम से गुजरता है।

यदि उंगलियां असमान, पहनी हुई, ढीली या विकृत हैं, तो पीसीबी परिवहन अस्थिर हो सकता है।

संभावित समस्याओं में शामिल हैंः

• आवागमन के दौरान पीसीबी के झटके।
• असमान बोर्ड ऊंचाई।
• खराब पीसीबी किनारे जुड़ाव.
• यांत्रिक प्रतिरोध में वृद्धि।
• परिवहन के दौरान पीसीबी झुकाव।
• असामान्य कन्वेयर शोर।
• सोल्डरींग क्षेत्र के निकट बोर्ड आंदोलन।
• उत्पादन में रुकावट का खतरा बढ़ जाता है।

इन समस्याओं को कभी-कभी गलत तरीके से कन्वेयर चेन, रेल चौड़ाई समायोजन प्रणाली या ड्राइव मोटर के लिए जिम्मेदार ठहराया जा सकता है।

इस कारण से, कन्वेयर फिंगर की स्थिति को नियमित यांत्रिक समस्या निवारण में शामिल किया जाना चाहिए।

राल की उंगलियों के फायदे

राल कन्वेयर उंगलियों को आमतौर पर पीसीबी परिवहन के लिए चुना जाता है क्योंकि वे पीसीबी को सीधे बड़े धातु कन्वेयर संरचनाओं के खिलाफ आराम करने की आवश्यकता के बिना बोर्ड-किनारे का सीधा संपर्क प्रदान करते हैं।

पीएफडब्ल्यू-20एल डिजाइन संबंधित कन्वेयर स्थापना स्थिति के लिए है और परिवहन प्रणाली के भीतर एक विनिमेय संपर्क घटक प्रदान करता है।

व्यावहारिक रखरखाव लाभ

वास्तविक प्रतिस्थापन अंतराल उत्पादन घंटों, प्रवाह स्थितियों, रखरखाव आवृत्ति, पीसीबी विशेषताओं और कन्वेयर संचालन स्थितियों पर निर्भर करता है।

सही कन्वेयर फिंगर कैसे चुनें?

वेव सोल्डरिंग मशीनों में कई अलग-अलग कन्वेयर फिंगर डिजाइन का उपयोग किया जाता है। विभिन्न ब्रांडों और मशीन मॉडल में समान दिखने वाले लेकिन अलग-अलग आयामों, माउंट संरचनाओं के साथ उंगलियों का उपयोग किया जा सकता है,पीसीबी संपर्क प्रोफाइल, या स्थापना के निर्देश।

इसलिए, चयन केवल दृश्य उपस्थिति पर आधारित नहीं होना चाहिए।

चरण 1 ️ मॉडल की पुष्टि करें

जांचें कि क्या आवश्यक कन्वेयर फिंगर मॉडल हैः

पीएफडब्ल्यू-20एल

आदेश देने से पहले मॉडल की पुष्टि सबसे महत्वपूर्ण कदम है।

चरण 2 ️ मौजूदा उंगली की जाँच करें

मौजूदा घटक के साथ प्रतिस्थापन की तुलना करें।

जाँचः

• समग्र रूप।
• माउंटिंग स्थिति।
• पीसीबी संपर्क बिंदु।
• उंगली की लंबाई.
• स्थापना दिशा.
• घुड़सवार संरचना

चरण 3 ️ मशीन कन्वेयर की पुष्टि करें

यह सत्यापित करें कि कन्वेयर सिस्टम PFW-20L प्रकार के अंगूठे का उपयोग करता है।

विभिन्न तरंगों वाली मिलाप मशीनों में विभिन्न राल, स्टेनलेस स्टील या टाइटेनियम कन्वेयर फिंगर संरचनाओं का उपयोग किया जा सकता है।

चरण 4 👉 जब आवश्यक हो तो तस्वीरें प्रदान करें

यदि मशीन के मॉडल या उंगली विनिर्देश अनिश्चित हैं, तो स्पष्ट तस्वीरें प्रदान करें जिसमें दिखाया गया हैः

• पूरी उंगली।
• माउंटिंग सेक्शन
• कन्वेयर चेन।
• पीसीबी संपर्क पक्ष।
• मौजूदा मॉडल का चिह्न।

इससे भाग की पहचान में काफी सुधार हो सकता है।

स्थापना और निरीक्षण

स्थापना से पहले, उपकरण रखरखाव प्रक्रिया के अनुसार मशीन को रोकें और संबंधित मशीन क्षेत्र को सुरक्षित स्थिति तक पहुंचने दें।

क्षतिग्रस्त उंगली निकालें और माउंटिंग स्थिति का निरीक्षण करें।

अनुशंसित निरीक्षण स्थल

प्रतिस्थापन के बाद, यह सत्यापित करें कि नई उंगली सही स्थिति में है और आसपास की उंगलियों के साथ संरेखित है।

उपकरण को सामान्य उत्पादन में वापस लाने से पहले उचित परीक्षण स्थिति में कन्वेयर चलाएं।

रखरखाव की सिफारिशें

नियमित रूप से सफाई करने से कन्वेयर फिंगर सिस्टम के उपयोगी सेवा जीवन को लम्बा करने में मदद मिल सकती है।

प्रवाह अवशेष और उत्पादन प्रदूषण समय के साथ कन्वेयर घटकों के आसपास जमा हो सकते हैं।

रखरखाव कार्यक्रम में निम्नलिखित का निरीक्षण शामिल होना चाहिए:

• कन्वेयर उंगलियों.
• कन्वेयर चेन।
• रेल इकट्ठा करना।
• चौड़ाई समायोजन तंत्र।
• ड्राइव रडार।
• पीसीबी गाइड।
• प्रवाह अवशेष संचय।
• ढीले माउंटिंग घटकों.

गंभीर रूप से क्षतिग्रस्त उंगली का उपयोग इसलिए न करें क्योंकि कन्वेयर अभी भी चल सकता है।

पीसीबी परिवहन समस्याओं को हल करने की तुलना में उत्पादन पहले से प्रभावित होने के बाद जल्दी प्रतिस्थापन करना आमतौर पर आसान है।

वेव सोल्डर के रखरखाव के लिए खरीद लाभ

पीएफडब्लू-20एल कन्वेयर फिंगर इलेक्ट्रॉनिक्स कारखानों के लिए व्यावहारिक उपभोग्य रखरखाव भाग हैं जो तरंग मिलाप उपकरण संचालित करते हैं।

निरंतर उत्पादन वाले कारखानों के लिए, पर्याप्त स्पेयर इन्वेंट्री बनाए रखने से अप्रत्याशित उंगलियों की क्षति के कारण डाउनटाइम कम हो सकता है।

अनुशंसित आदेश सूचना

बड़ी रखरखाव परियोजनाओं के लिए, खरीदार एक ही जांच में अन्य वेव सोल्डर स्पेयर पार्ट्स के साथ कन्वेयर फिंगर को भी जोड़ सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

1SMIC PFW-20L का प्रयोग किसके लिए किया जाता है?

SMIC PFW-20L एक कन्वेयर फिंगर है जिसका उपयोग संगत वेव सोल्डरिंग मशीन पीसीबी परिवहन प्रणालियों में किया जाता है। यह पीसीबी किनारों का समर्थन और मार्गदर्शन करता है जबकि बोर्ड फ्लक्सिंग, प्रीहीटिंग, सोल्डरिंग,और शीतलन प्रक्रियाएं.

2क्या PFW-20L राल की उंगली है या टाइटेनियम की?

PFW-20L एकराल कन्वेयर फिंगरसंबंधित लहर मिलाप कन्वेयर अनुप्रयोग के लिए। खरीदारों को आदेश देने से पहले मॉडल की पुष्टि करनी चाहिए क्योंकि लहर मिलाप मशीनों राल, स्टेनलेस स्टील का उपयोग कर सकते हैं,या विभिन्न डिजाइनों के साथ टाइटेनियम उंगलियों.

3कन्वेयर फिंगर को कब बदलना चाहिए?

प्रतिस्थापन की सिफारिश तब की जाती है जब उंगली पहनी, फटी, विकृत, ढीली, अत्यधिक दूषित हो जाती है, या स्थिर पीसीबी किनारे के समर्थन को बनाए रखने में असमर्थ हो जाती है।रखरखाव के दौरान आसन्न उंगलियों और कन्वेयर चेन की स्थिति का भी निरीक्षण किया जाना चाहिए.

4क्या PFW-20L का चयन केवल उपस्थिति के आधार पर किया जा सकता है?

इसकी अनुशंसा नहीं की जाती है। कई तरंग मिलाप अंगुली समान आकार के होते हैं लेकिन विभिन्न आयाम और माउंट संरचनाएं होती हैं।पीएफडब्ल्यू-20एल मॉडल की पुष्टि करें और मौजूदा उंगली की तुलना करें या ऑर्डर करने से पहले तस्वीरें प्रदान करें.

5उद्धरण के लिए किस प्रकार की जानकारी की आवश्यकता है?

कृपया विवरण प्रदान करेंपीएफडब्ल्यू-20एल मॉडल, वेव सोल्डर मशीन की जानकारी, आवश्यक मात्रा और उत्पाद तस्वीरेंयदि उपलब्ध हो तो यह विवरण सही कन्वेयर फिंगर की पुष्टि करने और उद्धरण की सटीकता में सुधार करने में मदद करता है।

हमसे संपर्क करें

आवश्यकताSMIC PFW-20L वेव सोल्डर पीसीबी कन्वेयर राल उंगलियोंरखरखाव या प्रतिस्थापन के लिए?

हमें अपनामॉडल, मशीन की जानकारी, आवश्यक मात्रा और मौजूदा उंगली की तस्वीरपुष्टि के लिए।

हम पीसीबी उत्पादन, रखरखाव, मशीन नवीनीकरण, और प्रतिस्थापन आवश्यकताओं के लिए लहर मिलाप स्पेयर पार्ट्स की आपूर्ति करते हैं।

थोक मात्रा और संयुक्त स्पेयर पार्ट्स के लिए पूछताछ का स्वागत है।

मूल्य, उपलब्धता, मात्रा आवश्यकताओं और शिपिंग विकल्पों के लिए अपनी जांच अभी भेजें।
