एक यांत्रिक प्रतिस्थापन भाग है जिसका उपयोग संगत वेव सोल्डरिंग मशीन कन्वेयर सिस्टम में किया जाता है। पीसीबी परिवहन श्रृंखला या कन्वेयर रेल के साथ स्थापित, फिंगर प्रिंटेड सर्किट बोर्ड के किनारे के लिए एक स्थिर संपर्क बिंदु प्रदान करता है क्योंकि यह पूर्ण वेव सोल्डरिंग प्रक्रिया से गुजरता है।

2. फिंगर्स पीसीबी का समर्थन करते हैं एक यांत्रिक प्रतिस्थापन भाग है जिसका उपयोग संगत वेव सोल्डरिंग मशीन कन्वेयर सिस्टम में किया जाता है। पीसीबी परिवहन श्रृंखला या कन्वेयर रेल के साथ स्थापित, फिंगर प्रिंटेड सर्किट बोर्ड के किनारे के लिए एक स्थिर संपर्क बिंदु प्रदान करता है क्योंकि यह पूर्ण वेव सोल्डरिंग प्रक्रिया से गुजरता है।उत्पादन के दौरान, पीसीबी को फ्लक्स अनुप्रयोग, प्रीहीटिंग, सोल्डर वेव और कूलिंग क्षेत्रों से सुचारू रूप से यात्रा करनी चाहिए, जबकि एक सुसंगत परिवहन स्थिति बनाए रखनी चाहिए। कन्वेयर फिंगर्स इस आंदोलन में एक महत्वपूर्ण भूमिका निभाते हैं क्योंकि वे सीधे पीसीबी किनारों का समर्थन और मार्गदर्शन करते हैं।

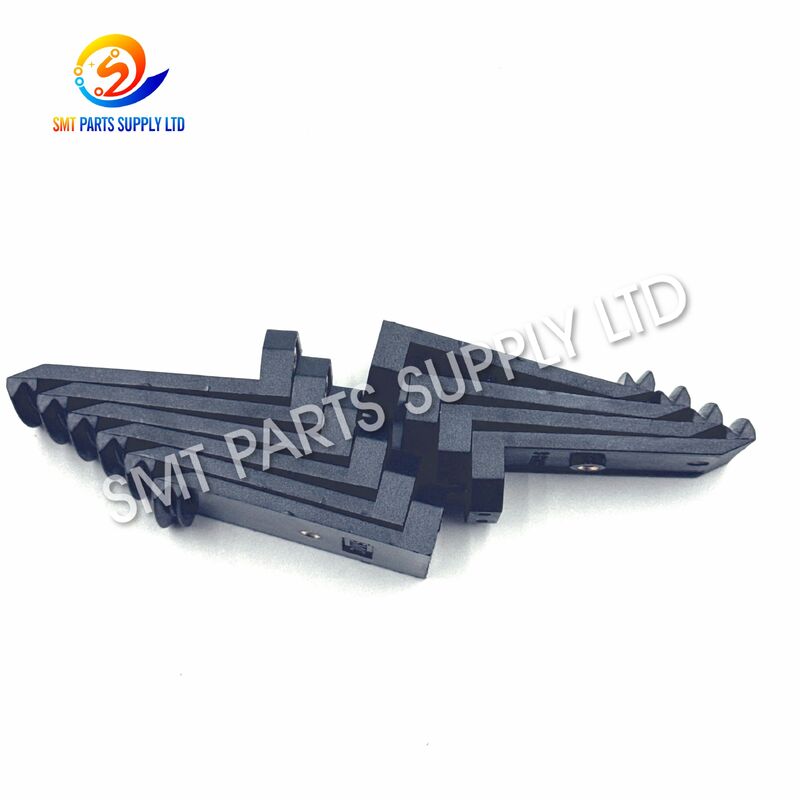

पीएफ08-06 रेज़िन फिंगर

2. फिंगर्स पीसीबी का समर्थन करते हैंकई कन्वेयर फिंगर्स बोर्ड को एक स्थिर परिवहन स्थिति में बनाए रखने के लिए मिलकर काम करते हैं।मुख्य उत्पाद जानकारी

वस्तु

विवरण

पीसीबी कन्वेयर ऊंचे तापमान, फ्लक्स अवशेष, प्रक्रिया संदूषण, बार-बार यांत्रिक आंदोलन और पीसीबी किनारों के साथ निरंतर संपर्क के संपर्क में आने वाले क्षेत्रों से गुजरता है।

क्योंकि पीएफ08-06 फिंगर एक प्रत्यक्ष-संपर्क यांत्रिक घटक है, इसकी स्थिति लंबे समय तक उत्पादन के दौरान धीरे-धीरे बदल सकती है।

कन्वेयर फिंगर विफलता के विशिष्ट कारण

कारण

संभावित प्रभाव

समाधान - स्थिर पीसीबी कन्वेयर प्रदर्शन बनाए रखें

सही एसएमआईसी पीएफ08-06 रेज़िन फिंगर के साथ घिसे हुए कन्वेयर फिंगर्स को बदलने से पीसीबी कन्वेयर सिस्टम की यांत्रिक स्थिति बहाल करने में मदद मिलती है।

एक ठीक से स्थापित कन्वेयर फिंगर इच्छित संपर्क स्थिति पर पीसीबी किनारे का समर्थन करता है और स्थिर परिवहन बनाए रखने के लिए आसन्न फिंगर्स के साथ मिलकर काम करता है।

क्षतिग्रस्त फिंगर्स को बदलने से निम्नलिखित समस्याओं को हल करने में मदद मिल सकती है:अस्थिर पीसीबी परिवहन।असमान पीसीबी समर्थन।

पीसीबी एज स्लिपिंग।

अत्यधिक कन्वेयर कंपन।

• सोल्डरिंग ज़ोन के माध्यम से असामान्य आंदोलन।
• पड़ोसी फिंगर्स के बीच खराब संरेखण।
• कन्वेयर रेल के आसपास यांत्रिक हस्तक्षेप।
• मुख्य प्रतिस्थापन लाभ
• लाभ
• उत्पादन मूल्य
• स्थिर पीसीबी समर्थन

सुसंगत बोर्ड स्थिति बनाए रखने में मदद करता है

ब्रांड

एसएमआईसी

क्षतिग्रस्त फिंगर्स को बदलें

2. फिंगर्स पीसीबी का समर्थन करते हैंऑटोमोटिव इलेक्ट्रॉनिक्स उत्पादन।औद्योगिक नियंत्रण पीसीबी असेंबली।

बिजली आपूर्ति विनिर्माण।

संचार उपकरण उत्पादन।

• घरेलू उपकरण नियंत्रण बोर्ड विनिर्माण।
• एलईडी और प्रकाश इलेक्ट्रॉनिक्स।
• ईएमएस अनुबंध विनिर्माण।
• इलेक्ट्रॉनिक उपकरण असेंबली।
• विशिष्ट उपयोग परिदृश्य
• अनुप्रयोग
• उद्देश्य
• वेव सोल्डर उत्पादन
• पीसीबी परिवहन का समर्थन करें

कन्वेयर रखरखाव

1. पीसीबी कन्वेयर में प्रवेश करता है

सर्किट बोर्ड एक अपस्ट्रीम कन्वेयर या लोडिंग स्टेशन से वेव सोल्डरिंग मशीन में प्रवेश करता है।

कन्वेयर के साथ स्थित पीएफ08-06 फिंगर्स पीसीबी किनारों से संपर्क करते हैं।

2. फिंगर्स पीसीबी का समर्थन करते हैंकई कन्वेयर फिंगर्स बोर्ड को एक स्थिर परिवहन स्थिति में बनाए रखने के लिए मिलकर काम करते हैं।सही फिंगर संरेखण महत्वपूर्ण है क्योंकि पीसीबी को प्रक्रिया से गुजरते समय अत्यधिक नहीं हिलना चाहिए।

3. पीसीबी फ्लक्सिंग से गुजरता है

कन्वेयर बोर्ड को फ्लक्स अनुप्रयोग अनुभाग से ले जाता है।

फिंगर्स बोर्ड किनारों को पकड़े रहते हैं जबकि पीसीबी के निचले हिस्से को प्रक्रिया के लिए सुलभ रहने देते हैं।

4. पीसीबी प्रीहीटिंग से गुजरता है

प्रीहीटिंग के दौरान, स्थिर परिवहन थर्मल प्रक्रिया के माध्यम से अनुमानित बोर्ड आंदोलन को बनाए रखने में मदद करता है।

कन्वेयर फिंगर सिस्टम इस अनुभाग में पीसीबी का समर्थन करना जारी रखता है।

5. पीसीबी सोल्डर वेव के ऊपर से गुजरता है

पीसीबी को वेव सोल्डरिंग क्षेत्र से ले जाया जाता है।

इस स्तर पर, विश्वसनीय यांत्रिक स्थिति विशेष रूप से महत्वपूर्ण है क्योंकि पीसीबी का निचला हिस्सा सीधे सोल्डर वेव के साथ इंटरैक्ट करता है।

6. पीसीबी मशीन से बाहर निकलता है

सोल्डरिंग और कूलिंग के बाद, बोर्ड अनलोडिंग क्षेत्र और डाउनस्ट्रीम उत्पादन उपकरण की ओर बढ़ता रहता है।

इसलिए पीएफ08-06 फिंगर पूरे पीसीबी परिवहन प्रक्रिया में भाग लेता है।

पीएफ08-06 फिंगर की स्थिति क्यों महत्वपूर्ण है

कन्वेयर फिंगर्स अपेक्षाकृत छोटे यांत्रिक घटक हो सकते हैं, लेकिन वे सीधे पीसीबी से संपर्क करते हैं।

जब उनकी ऊंचाई, आकार, स्थापना की स्थिति, या संपर्क सतह असंगत हो जाती है, तो बोर्ड परिवहन भी असंगत हो सकता है।

घिसे हुए फिंगर्स के संभावित लक्षण

पीसीबी की गति सुचारू नहीं है।

यात्रा करते समय बोर्ड हिलते हैं।

पीसीबी किनारे समान रूप से नहीं पकड़े जाते हैं।

पीसीबी का एक तरफ निचला दिखाई देता है।

कन्वेयर आंदोलन असामान्य शोर उत्पन्न करता है।

फिंगर्स में दरारें या विरूपण दिखाई देता है।

• संपर्क क्षेत्र के आसपास फ्लक्स अवशेष जमा होता है।
• पीसीबी कभी-कभी परिवहन के दौरान फंस जाता है।
• आसन्न फिंगर्स की अलग-अलग ऑपरेटिंग स्थितियां होती हैं।
• इन लक्षणों की जांच कन्वेयर चेन और रेल प्रणाली के साथ की जानी चाहिए।
• एक खराब पीएफ08-06 फिंगर को बदलना उत्पादन के दौरान बार-बार बोर्ड परिवहन समस्याओं को ठीक करने की तुलना में एक सरल रखरखाव कार्रवाई हो सकती है।
• पीएफ08-06 रेज़िन फिंगर रखरखाव लाभ
• रेज़िन फिंगर कन्वेयर तंत्र और पीसीबी किनारे के बीच एक प्रतिस्थापन योग्य इंटरफ़ेस के रूप में कार्य करता है।
• यह डिजाइन व्यक्तिगत घिसे हुए घटकों को पूर्ण पीसीबी कन्वेयर सिस्टम को बदले बिना बदलने की अनुमति देता है।
• रखरखाव सुविधाएँ

सुविधा

लाभ

व्यक्तिगत घटक

केवल क्षतिग्रस्त फिंगर्स को बदलें

रेज़िन निर्माण

संबंधित वेव सोल्डर अनुप्रयोग के लिए उपयुक्त

उत्पाद श्रेणी

चयन विधि

पीएफ08-06

रेज़िन कन्वेयर फिंगरमौजूदा पीएफ08-06 विनिर्देश से मिलान करेंपीएफ08-20

चरण 2 - मौजूदा फिंगर की तुलना करें

ऑर्डर करने से पहले, मौजूदा उत्पाद की तुलना प्रतिस्थापन आवश्यकता से करें।

जांचें:

फिंगर प्रोफाइल।

माउंटिंग संरचना।

पीसीबी संपर्क अनुभाग।

स्थापना अभिविन्यास।

समग्र उपस्थिति।

कन्वेयर माउंटिंग स्थिति।

चरण 3 - रेज़िन प्रकार की पुष्टि करें

• पुष्टि करें कि आवश्यक घटक एक है:
• रेज़िन कन्वेयर फिंगर
• यह महत्वपूर्ण है क्योंकि वेव सोल्डर कन्वेयर सिस्टम अन्य फिंगर निर्माणों का भी उपयोग कर सकते हैं।
• चरण 4 - कन्वेयर सिस्टम की जांच करें
• मशीन कन्वेयर कॉन्फ़िगरेशन को सत्यापित करें और सुनिश्चित करें कि पीएफ08-06 मॉडल स्थापित सिस्टम से मेल खाता है।
• चरण 5 - पुष्टि के लिए तस्वीरें भेजें

यदि पहचान अनिश्चित है, तो स्पष्ट तस्वीरें प्रदान करें:

पूर्ण फिंगर।

सामने और साइड का दृश्य।

माउंटिंग अनुभाग।

कन्वेयर चेन।

मशीन पर स्थापित मौजूदा फिंगर।

जहां उपलब्ध हो मॉडल अंकन।

यह कोटेशन से पहले उत्पाद की पुष्टि के लिए अतिरिक्त जानकारी प्रदान करता है।

• स्थापना सिफारिशें
• कन्वेयर फिंगर्स को बदलने से पहले, मशीन निर्माता की रखरखाव प्रक्रियाओं के अनुसार उपकरण बंद कर दें।
• सुनिश्चित करें कि कन्वेयर क्षेत्र सेवा के लिए सुरक्षित है।
• मौजूदा फिंगर को हटाने के बाद, माउंटिंग पॉइंट और आसन्न कन्वेयर घटकों का निरीक्षण करें।
• अनुशंसित निरीक्षण चेकलिस्ट
• निरीक्षण क्षेत्र

क्या जांचना है

पीएफ08-06 फिंगर

घिसाव, दरारें या विरूपण

पीसीबी संपर्क सतह

क्षति या संदूषण

माउंटिंग अनुभाग

अत्यधिक फ्लक्स अवशेष हटा दें।

सुसंगत संरेखण के लिए पड़ोसी फिंगर्स की जांच करें।

कन्वेयर चेन आंदोलन की जांच करें।

कन्वेयर रेल की स्थिति की जांच करें।

ढीलेपन के लिए माउंटिंग पॉइंट्स का निरीक्षण करें।

उत्पादन के दौरान पीसीबी आंदोलन का निरीक्षण करें।

• दरार वाले या गंभीर रूप से विकृत फिंगर्स को तुरंत बदलें।
• जब एक फिंगर गंभीर गिरावट दिखाता है, तो तकनीशियनों को आसपास के फिंगर्स का भी निरीक्षण करना चाहिए क्योंकि उन्होंने समान उत्पादन स्थितियों का अनुभव किया हो सकता है।
• स्पेयर पार्ट्स इन्वेंट्री में पीएफ08-06 क्यों रखें
• वेव सोल्डर उत्पादन लाइनों को अक्सर विस्तारित अवधि के लिए लगातार संचालित करने की आवश्यकता होती है।
• एक अपेक्षाकृत सस्ता यांत्रिक हिस्सा अभी भी उत्पादन में देरी का कारण बन सकता है यदि आवश्यक होने पर कोई प्रतिस्थापन उपलब्ध न हो।
• स्पेयर स्टॉक में पीएफ08-06 रेज़िन फिंगर्स रखने से रखरखाव टीमों को कई व्यावहारिक लाभ मिलते हैं:
• क्षतिग्रस्त घटकों का तेजी से प्रतिस्थापन।
• आपातकालीन खरीद पर कम निर्भरता।

आसान निवारक रखरखाव शेड्यूलिंग।

विस्तारित कन्वेयर डाउनटाइम का कम जोखिम।

अनुसूचित सेवा के दौरान सुविधाजनक प्रतिस्थापन।

कई सोल्डरिंग लाइनें चलाने वाली फैक्ट्रियों के लिए उपयुक्त।

वितरकों और रखरखाव कंपनियों के लिए, पीएफ08-06 को अन्य वेव सोल्डर कन्वेयर स्पेयर पार्ट्स के साथ भी खरीदा जा सकता है।

• अक्सर पूछे जाने वाले प्रश्न
• 1. एसएमआईसी पीएफ08-06 रेज़िन फिंगर का उपयोग किस लिए किया जाता है?
• एसएमआईसी पीएफ08-06 का उपयोग संगत वेव सोल्डरिंग मशीनों में पीसीबी कन्वेयर फिंगर के रूप में किया जाता है। यह पीसीबी किनारों से संपर्क करता है, उनका समर्थन करता है और उनका मार्गदर्शन करता है, जबकि बोर्ड फ्लक्सिंग, प्रीहीटिंग, सोल्डरिंग, कूलिंग और अनलोडिंग प्रक्रियाओं से गुजरता है।
• 2. क्या पीएफ08-06 रेज़िन या टाइटेनियम कन्वेयर फिंगर है?
• पीएफ08-06 को संबंधित वेव सोल्डर कन्वेयर अनुप्रयोग के लिए एक रेज़िन कन्वेयर फिंगर के रूप में पेश किया जाता है। ऑर्डर करने से पहले सटीक मॉडल की पुष्टि करें क्योंकि विभिन्न कन्वेयर सिस्टम विभिन्न फिंगर सामग्री और माउंटिंग कॉन्फ़िगरेशन का उपयोग कर सकते हैं।
• 3. क्या पीएफ08-06 पीएफ08-20 या पीएफडब्ल्यू-20एल के समान है?

नहीं। पीएफ08-06, पीएफ08-20, और पीएफडब्ल्यू-20एल को विभिन्न कन्वेयर फिंगर मॉडल के रूप में माना जाना चाहिए। हमेशा मौजूदा मॉडल नंबर, मशीन कॉन्फ़िगरेशन, या पुष्टि किए गए नमूने के अनुसार ऑर्डर करें, न कि केवल उपस्थिति के आधार पर उन्हें बदलने के बजाय।

4. पीएफ08-06 कन्वेयर फिंगर्स को कब बदला जाना चाहिए?

जब फिंगर दरार, विकृत, अत्यधिक घिसा हुआ, ढीला, भारी दूषित हो, या अब स्थिर पीसीबी एज सपोर्ट प्रदान न करे तो फिंगर को बदलें। एक ही समय में पड़ोसी फिंगर्स और कन्वेयर चेन का निरीक्षण करें।

5. कोटेशन का अनुरोध करते समय मुझे क्या प्रदान करना चाहिए?

कृपया पीएफ08-06 मॉडल, आवश्यक मात्रा, वेव सोल्डर मशीन की जानकारी, और मौजूदा फिंगर की स्पष्ट तस्वीरें भेजें

जब उपलब्ध हो। यह प्रतिस्थापन आवश्यकता को सत्यापित करने में मदद करता है और कोटेशन सटीकता में सुधार करता है।हमसे संपर्क करेंएसएमआईसी पीएफ08-06 वेव सोल्डर पीसीबी कन्वेयर रेज़िन फिंगर्स की तलाश है?

पुष्टि और कोटेशन के लिए हमें अपना मॉडल, मात्रा, मशीन की जानकारी और उत्पाद तस्वीरें भेजें।

हम इलेक्ट्रॉनिक्स फैक्ट्रियों, ईएमएस निर्माताओं, मशीन रखरखाव कंपनियों और उपकरण नवीनीकरण आवश्यकताओं के लिए वेव सोल्डर मशीन स्पेयर पार्ट्स की आपूर्ति करते हैं।

पीएफ08-06 को समेकित खरीद के लिए अन्य कन्वेयर फिंगर्स और वेव सोल्डर स्पेयर पार्ट्स के साथ भी आपूर्ति की जा सकती है।

मूल्य, उपलब्धता, मात्रा विकल्प और शिपिंग जानकारी के लिए आज ही अपनी पूछताछ भेजें।
