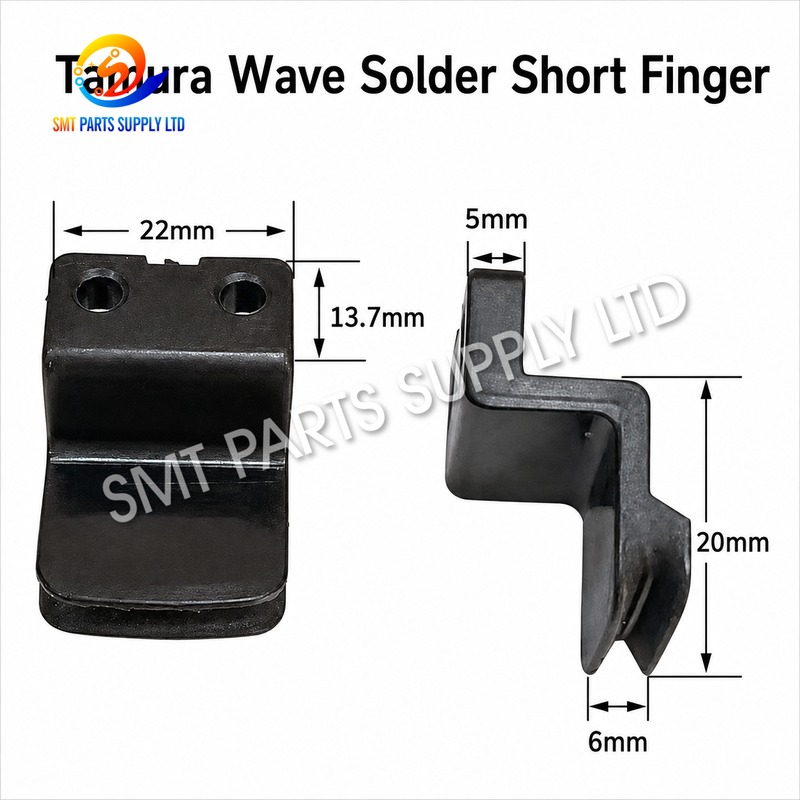

तामुरा वेव सोल्डरिंग मशीन के लिए शॉर्ट रेज़िन फिंगर

यह TAMURA शॉर्ट रेज़िन वेव सोल्डर पीसीबी कन्वेयर फिंगर एक यांत्रिक प्रतिस्थापन घटक है जिसका उपयोग संगत तामुरा वेव सोल्डरिंग मशीन कन्वेयर सिस्टम में किया जाता है। पीसीबी परिवहन श्रृंखला या कन्वेयर रेल के साथ स्थापित, यह शॉर्ट-टाइप रेज़िन फिंगर प्रिंटेड सर्किट बोर्ड के किनारे से संपर्क करता है और वेव सोल्डरिंग प्रक्रिया के दौरान स्थिर बोर्ड स्थिति बनाए रखने में मदद करता है।

फ्लक्स अनुप्रयोग, प्रीहीटिंग, सोल्डर वेव संपर्क, कूलिंग और अनलोडिंग के दौरान पीसीबी कन्वेयर स्थिरता महत्वपूर्ण है। कई कन्वेयर फिंगर पीसीबी को पकड़ने और निर्देशित करने के लिए एक साथ काम करते हैं, जबकि बोर्ड के निचले हिस्से को सोल्डरिंग प्रक्रिया के लिए सुलभ रहने देते हैं।

यह शॉर्ट रेज़िन फिंगर विशेष रूप से क्षतिग्रस्त, घिसे हुए, फटे हुए, विकृत, दूषित या गायब कन्वेयर फिंगर को बदलने के लिए उपयुक्त है। सभी कन्वेयर फिंगर को लगातार स्थिति में बनाए रखने से बोर्ड के हिलने, असमान समर्थन, परिवहन प्रतिरोध और आकस्मिक पीसीबी आंदोलन को कम करने में मदद मिलती है।

तामुरा वेव सोल्डर उपकरण का उपयोग करने वाले इलेक्ट्रॉनिक्स कारखानों के लिए, यह घटक कन्वेयर मरम्मत और निवारक रखरखाव के लिए एक व्यावहारिक रखरखाव स्पेयर पार्ट है।

मुख्य उत्पाद जानकारी

कारण - शॉर्ट रेज़िन फिंगर को बदलने की आवश्यकता क्यों है

एक वेव सोल्डर कन्वेयर दैनिक पीसीबी उत्पादन के दौरान बार-बार संचालित होता है।

प्रत्येक कन्वेयर फिंगर मशीन से गुजरने वाले सर्किट बोर्ड के किनारों के सीधे संपर्क में आता है। संचालन के दौरान, फिंगर गर्मी, फ्लक्स अवशेष, कंपन, बार-बार यांत्रिक लोडिंग और उत्पादन संदूषण के संपर्क में भी आता है।

ये स्थितियाँ धीरे-धीरे फिंगर की सतह और यांत्रिक स्थिति को प्रभावित करती हैं।

घिसाव के सामान्य कारण

एक अकेला घिसा हुआ फिंगर तुरंत उत्पादन को नहीं रोक सकता है।

हालांकि, यदि कई फिंगर की ऊंचाई या संपर्क स्थिति अलग-अलग है, तो सोल्डरिंग मशीन से गुजरते समय पीसीबी अस्थिर हो सकता है।

इसलिए, कन्वेयर समस्याओं के उत्पादन में रुकावट पैदा करने से पहले नियमित निरीक्षण की सिफारिश की जाती है।

समाधान - स्थिर पीसीबी कन्वेयर समर्थन बहाल करें

सही TAMURA शॉर्ट रेज़िन कन्वेयर फिंगर के साथ क्षतिग्रस्त घटकों को बदलने से पीसीबी परिवहन प्रणाली की यांत्रिक स्थिति बहाल करने में मदद मिलती है।

फिंगर एक नियंत्रित पीसीबी एज संपर्क बिंदु प्रदान करता है और बोर्ड स्थिरता बनाए रखने के लिए पड़ोसी फिंगर के साथ मिलकर काम करता है।

प्रतिस्थापन लाभ

• स्थिर पीसीबी परिवहन बनाए रखने में मदद करता है।
• लगातार पीसीबी एज पोजिशनिंग का समर्थन करता है।
• घिसे हुए कन्वेयर फिंगर के कारण होने वाली हलचल को कम करता है।
• असमान बोर्ड समर्थन को रोकने में मदद करता है।
• सोल्डरिंग ज़ोन के माध्यम से सुचारू आवाजाही का समर्थन करता है।
• नियमित वेव सोल्डर रखरखाव के लिए उपयुक्त।
• व्यक्तिगत क्षतिग्रस्त फिंगर को बदलने की अनुमति देता है।
• कन्वेयर-संबंधित उत्पादन डाउनटाइम को कम करने में मदद करता है।

निरंतर वेव सोल्डर लाइनों का संचालन करने वाले कारखानों के लिए, स्पेयर इन्वेंट्री में प्रतिस्थापन फिंगर रखने से रखरखाव तेज और अधिक अनुमानित हो सकता है।

विनिर्देश

अनुप्रयोग

यह TAMURA शॉर्ट रेज़िन फिंगर संगत तामुरा वेव सोल्डर कन्वेयर असेंबली में पीसीबी परिवहन के लिए अभिप्रेत है।

वेव सोल्डरिंग का व्यापक रूप से थ्रू-होल घटक असेंबली और मिश्रित-प्रौद्योगिकी पीसीबी के लिए उपयोग किया जाता है जहां बोर्ड को कई नियंत्रित प्रक्रिया अनुभागों में लगातार स्थानांतरित करने की आवश्यकता होती है।

विशिष्ट अनुप्रयोग

विशिष्ट उद्योग

• ऑटोमोटिव इलेक्ट्रॉनिक्स।
• औद्योगिक नियंत्रण इलेक्ट्रॉनिक्स।
• उपभोक्ता इलेक्ट्रॉनिक्स।
• बिजली आपूर्ति निर्माण।
• संचार उपकरण।
• घरेलू उपकरण इलेक्ट्रॉनिक्स।
• एलईडी और प्रकाश उत्पाद।
• ईएमएस अनुबंध निर्माण।
• इलेक्ट्रॉनिक उपकरण असेंबली।

फिंगर को केवल वेव सोल्डर मशीन के बाहरी रूप के बजाय वास्तविक कन्वेयर कॉन्फ़िगरेशन के अनुसार चुना जाना चाहिए।

यह कैसे काम करता है

कन्वेयर सिस्टम पीसीबी को नियंत्रित गति और स्थिति में वेव सोल्डरिंग मशीन के माध्यम से ले जाता है।

यह शॉर्ट रेज़िन कन्वेयर फिंगर पीसीबी किनारे के साथ भौतिक समर्थन बिंदुओं में से एक के रूप में कार्य करता है।

1. पीसीबी लोडिंग

सर्किट बोर्ड अपस्ट्रीम उपकरण या मशीन लोडिंग अनुभाग से वेव सोल्डर कन्वेयर में प्रवेश करता है।

कन्वेयर पर स्थापित रेज़िन फिंगर पीसीबी किनारों से संपर्क करते हैं और उनका समर्थन करते हैं।

2. पीसीबी पोजिशनिंग

कई कन्वेयर फिंगर लगातार बोर्ड स्थिति बनाए रखने के लिए एक साथ काम करते हैं।

सही फिंगर संरेखण अनावश्यक पीसीबी आंदोलन को कम करने में मदद करता है।

3. फ्लक्स अनुप्रयोग

पीसीबी फ्लक्सिंग अनुभाग से गुजरता है।

फिंगर किनारों का समर्थन करते हैं जबकि पीसीबी के निचले हिस्से को प्रक्रिया के लिए उपलब्ध रखते हैं।

4. प्रीहीटिंग

कन्वेयर पीसीबी को प्रीहीटिंग ज़ोन से ले जाता है।

लगातार बोर्ड समर्थन इस थर्मल अनुभाग के माध्यम से सुचारू आवाजाही बनाए रखने में मदद करता है।

5. वेव सोल्डरिंग

पीसीबी सोल्डर वेव के ऊपर से गुजरता है।

स्थिर कन्वेयर पोजिशनिंग महत्वपूर्ण है क्योंकि बोर्ड को अत्यधिक हिलने या अप्रत्याशित विस्थापन के बिना सोल्डरिंग ज़ोन से गुजरना चाहिए।

6. कूलिंग और अनलोडिंग

सोल्डरिंग के बाद, बोर्ड कूलिंग से गुजरता है और अनलोडिंग अनुभाग की ओर बढ़ता है।

कन्वेयर फिंगर मशीन से बाहर निकलने तक पीसीबी का समर्थन करना जारी रखते हैं।

शॉर्ट फिंगर डिज़ाइन क्यों मायने रखता है

वेव सोल्डरिंग मशीनें अपनी रेल और चेन कॉन्फ़िगरेशन के आधार पर विभिन्न कन्वेयर फिंगर ज्यामिति का उपयोग कर सकती हैं।

इसलिए शॉर्ट रेज़िन फिंगर को एक विशिष्ट संरचनात्मक प्रकार के रूप में माना जाना चाहिए, न कि लंबे कन्वेयर फिंगर के साथ विनिमेय होने की धारणा के साथ।

विभिन्न फिंगर डिज़ाइन भिन्न हो सकते हैं:

• समग्र लंबाई।
• पीसीबी संपर्क स्थिति।
• माउंटिंग संरचना।
• फिंगर प्रोफ़ाइल।
• स्थापना अभिविन्यास।
• कन्वेयर चेन कनेक्शन।
• बोर्ड एज ग्रिपिंग ज्यामिति।

इस कारण से, ऑर्डर करने से पहले मौजूदा कन्वेयर फिंगर की हमेशा प्रतिस्थापन से तुलना की जानी चाहिए।

सही संरचनात्मक प्रकार का उपयोग उचित कन्वेयर क्लीयरेंस और पीसीबी समर्थन बनाए रखने में मदद करता है।

घिसे हुए कन्वेयर फिंगर के कारण होने वाली समस्याएं

भले ही रेज़िन फिंगर एक छोटा यांत्रिक घटक हो, उसकी स्थिति सीधे पीसीबी परिवहन को प्रभावित कर सकती है।

विशिष्ट चेतावनी संकेत

• कन्वेयर से गुजरते समय पीसीबी हिलता है।
• बोर्ड के किनारे समान रूप से समर्थित नहीं हैं।
• परिवहन के दौरान पीसीबी की स्थिति बदल जाती है।
• एक फिंगर पड़ोसी फिंगर से अलग बैठता है।
• रेज़िन बॉडी पर दिखाई देने वाली दरारें।
• फिंगर सतह भारी दूषित हो जाती है।
• कन्वेयर असामान्य यांत्रिक शोर उत्पन्न करता है।
• लोडिंग या अनलोडिंग के दौरान पीसीबी फंस जाता है।
• फिंगर माउंटिंग ढीला हो जाता है।
• बोर्ड की ऊंचाई असंगत हो जाती है।

जब ये लक्षण होते हैं, तो तकनीशियनों को न केवल फिंगर का, बल्कि कन्वेयर चेन, रेल संरेखण और पड़ोसी घटकों का भी निरीक्षण करना चाहिए।

रेज़िन फिंगर रखरखाव के लाभ

रेज़िन फिंगर वेव सोल्डर कन्वेयर के भीतर एक प्रतिस्थापन योग्य पीसीबी संपर्क घटक प्रदान करते हैं।

यह तकनीशियनों को पूर्ण परिवहन तंत्र को बदलने के बजाय व्यक्तिगत घिसे हुए घटकों को बदलने की अनुमति देता है।

रखरखाव सुविधाएँ

वास्तविक सेवा जीवन मशीन संचालन घंटे, तापमान, फ्लक्स की स्थिति, पीसीबी विशेषताओं, सफाई आवृत्ति और कन्वेयर संरेखण पर निर्भर करता है।

सही TAMURA शॉर्ट रेज़िन फिंगर कैसे चुनें

चरण 1 - TAMURA अनुप्रयोग की पुष्टि करें

सत्यापित करें कि कन्वेयर फिंगर Tamura वेव सोल्डरिंग मशीन का उपयोग करता है।

चरण 2 - शॉर्ट प्रकार की पुष्टि करें

सुनिश्चित करें कि मौजूदा भाग समान शॉर्ट फिंगर कॉन्फ़िगरेशन का उपयोग करता है।

लंबे या अलग आकार के फिंगर को शॉर्ट संस्करण से स्वचालित रूप से न बदलें।

चरण 3 - रेज़िन सामग्री की पुष्टि करें

जांचें कि आवश्यक प्रतिस्थापन एक है:

रेज़िन कन्वेयर फिंगर

वेव सोल्डरिंग सिस्टम कन्वेयर डिज़ाइन के आधार पर विभिन्न फिंगर सामग्री का उपयोग कर सकते हैं, इसलिए ऑर्डर करने से पहले सामग्री और संरचनात्मक प्रकार की पुष्टि की जानी चाहिए।

चरण 4 - भौतिक संरचना की तुलना करें

मौजूदा फिंगर की जांच करें:

• समग्र आकार।
• फिंगर की लंबाई।
• माउंटिंग प्रोफ़ाइल।
• पीसीबी संपर्क स्थिति।
• स्थापना अभिविन्यास।
• कन्वेयर चेन से कनेक्शन।

चरण 5 - पुष्टि के लिए तस्वीरें प्रदान करें

यदि कोई पार्ट नंबर उपलब्ध नहीं है, तो तस्वीरें प्रदान करें जिनमें शामिल हैं:

• पूर्ण मौजूदा फिंगर।
• सामने का दृश्य।
• साइड व्यू।
• माउंटिंग अनुभाग।
• कन्वेयर पर स्थापित फिंगर।
• आसन्न कन्वेयर घटक।

सटीक पहचान की आवश्यकता होने पर एक भौतिक नमूना या आयामी ड्राइंग भी उपयोगी हो सकती है।

स्थापना सिफारिशें

कन्वेयर फिंगर को बदलने से पहले, उपकरण रखरखाव प्रक्रिया के अनुसार मशीन को रोकें।

सेवा करने से पहले सुनिश्चित करें कि कन्वेयर और गर्म प्रक्रिया अनुभाग सुरक्षित स्थिति में हैं।

निरीक्षण चेकलिस्ट

प्रतिस्थापन के बाद, नए शॉर्ट रेज़िन फिंगर की तुलना आसन्न फिंगर से करें।

नए घटक को असंबंधित यांत्रिक भागों से संपर्क किए बिना स्वतंत्र रूप से संचालित होना चाहिए।

मशीन को सामान्य उत्पादन में वापस लाने से पहले पीसीबी परिवहन का परीक्षण करें।

निवारक रखरखाव सिफारिशें

नियमित रखरखाव बोर्ड परिवहन को प्रभावित करने से पहले कन्वेयर फिंगर के क्षरण की पहचान करने में मदद करता है।

अनुशंसित प्रथाओं में शामिल हैं:

• दरारें और अत्यधिक घिसाव के लिए फिंगर का निरीक्षण करें।
• जमा हुए फ्लक्स अवशेषों को साफ करें।
• आसन्न फिंगर की स्थिति की तुलना करें।
• कन्वेयर चेन की आवाजाही का निरीक्षण करें।
• सही संरेखण के लिए रेल की जांच करें।
• ढीलेपन के लिए माउंटिंग बिंदुओं का निरीक्षण करें।
• उत्पादन के दौरान पीसीबी की आवाजाही का निरीक्षण करें।
• क्षतिग्रस्त फिंगर को तुरंत बदलें।

यदि एक फिंगर विस्तारित सेवा के कारण विफल हो गया है, तो उसी समय पड़ोसी फिंगर का निरीक्षण करें क्योंकि उन्होंने समान परिचालन स्थितियों का अनुभव किया हो सकता है।

शॉर्ट रेज़िन फिंगर बनाम अन्य कन्वेयर फिंगर

हर वेव सोल्डर कन्वेयर फिंगर विनिमेय नहीं होता है।

केवल सामग्री संगतता की पहचान करने के लिए पर्याप्त नहीं है।

यह फिंगर प्रोफ़ाइल, माउंटिंग संरचना, पीसीबी संपर्क ज्यामिति, और कन्वेयर कॉन्फ़िगरेशन सभी को खरीदने से पहले जांचा जाना चाहिए।

स्पेयर इन्वेंट्री में शॉर्ट रेज़िन फिंगर क्यों रखें

वेव सोल्डर कन्वेयर में कई फिंगर होते हैं, और व्यक्तिगत टुकड़े उत्पादन या रखरखाव के दौरान क्षतिग्रस्त हो सकते हैं।

उपयुक्त स्पेयर फिंगर उपलब्ध रखने से कई फायदे मिलते हैं:

• क्षति होने पर तेजी से प्रतिस्थापन।
• कम आपातकालीन सोर्सिंग।
• आसान निवारक रखरखाव।
• विस्तारित मशीन बंद होने का कम जोखिम।
• अनुसूचित शटडाउन के दौरान सुविधाजनक रखरखाव।
• उच्च मात्रा पीसीबी उत्पादन के लिए बेहतर तैयारी।

एक से अधिक वेव सोल्डर लाइन का संचालन करने वाले कारखानों के लिए, विभिन्न फिंगर प्रकारों को अलग-अलग लेबल करने से गलत स्थापना को रोकने में मदद मिल सकती है।

अक्सर पूछे जाने वाले प्रश्न

1. TAMURA शॉर्ट रेज़िन फिंगर का उपयोग किस लिए किया जाता है?

इसका उपयोग संगत तामुरा वेव सोल्डरिंग मशीन कन्वेयर सिस्टम में पीसीबी किनारों का समर्थन और मार्गदर्शन करने के लिए किया जाता है, जबकि बोर्ड फ्लक्सिंग, प्रीहीटिंग, वेव सोल्डरिंग, कूलिंग और अनलोडिंग प्रक्रियाओं से गुजरते हैं।

2. क्या यह फिंगर रेज़िन से बना है?

हाँ। इस उत्पाद को शॉर्ट रेज़िन कन्वेयर फिंगर के रूप में निर्दिष्ट किया गया है। वेव सोल्डर सिस्टम टाइटेनियम या अन्य फिंगर सामग्री का भी उपयोग कर सकते हैं, इसलिए ऑर्डर करने से पहले सामग्री और संरचनात्मक प्रकार की पुष्टि की जानी चाहिए।

3. क्या एक शॉर्ट रेज़िन फिंगर किसी भी तामुरा कन्वेयर फिंगर को बदल सकता है?

नहीं। विभिन्न तामुरा कन्वेयर कॉन्फ़िगरेशन विभिन्न फिंगर आकार और माउंटिंग संरचनाओं का उपयोग कर सकते हैं। शॉर्ट रेज़िन प्रकार को मौजूदा घटक, कन्वेयर असेंबली, फोटो, नमूना, या आयामी जानकारी के विरुद्ध मिलान किया जाना चाहिए।

4. कन्वेयर फिंगर को कब बदला जाना चाहिए?

जब फिंगर फटा हुआ, विकृत, घिसा हुआ, ढीला, भारी दूषित, या पीसीबी किनारे को लगातार समर्थन देने में असमर्थ हो तो फिंगर को बदलें। उसी समय पड़ोसी फिंगर और कन्वेयर घटकों का निरीक्षण करें।

5. कोटेशन के लिए क्या जानकारी आवश्यक है?

कृपया तामुरा मशीन की जानकारी, आवश्यक मात्रा, फिंगर की तस्वीरें, और आयाम या नमूना जानकारी जब उपलब्ध हो प्रदान करें। यह कोटेशन से पहले सही प्रतिस्थापन की पुष्टि करने में मदद करता है।

हमसे संपर्क करें

TAMURA वेव सोल्डरिंग मशीनों के लिए शॉर्ट रेज़िन कन्वेयर फिंगर की आवश्यकता है?

उत्पाद की पुष्टि और कोटेशन के लिए हमें अपनी मशीन की जानकारी, आवश्यक मात्रा, फिंगर की तस्वीरें, और आयाम जब उपलब्ध हो भेजें।

हम इलेक्ट्रॉनिक्स कारखानों, ईएमएस निर्माताओं, रखरखाव टीमों और उपकरण नवीनीकरण परियोजनाओं के लिए वेव सोल्डर कन्वेयर स्पेयर पार्ट्स की आपूर्ति करते हैं।

विभिन्न रेज़िन और कन्वेयर फिंगर प्रकारों को एक ही खरीद पूछताछ में जोड़ा जा सकता है।

मूल्य, उपलब्धता, मात्रा विकल्प और शिपिंग जानकारी के लिए आज ही अपनी पूछताछ भेजें।
