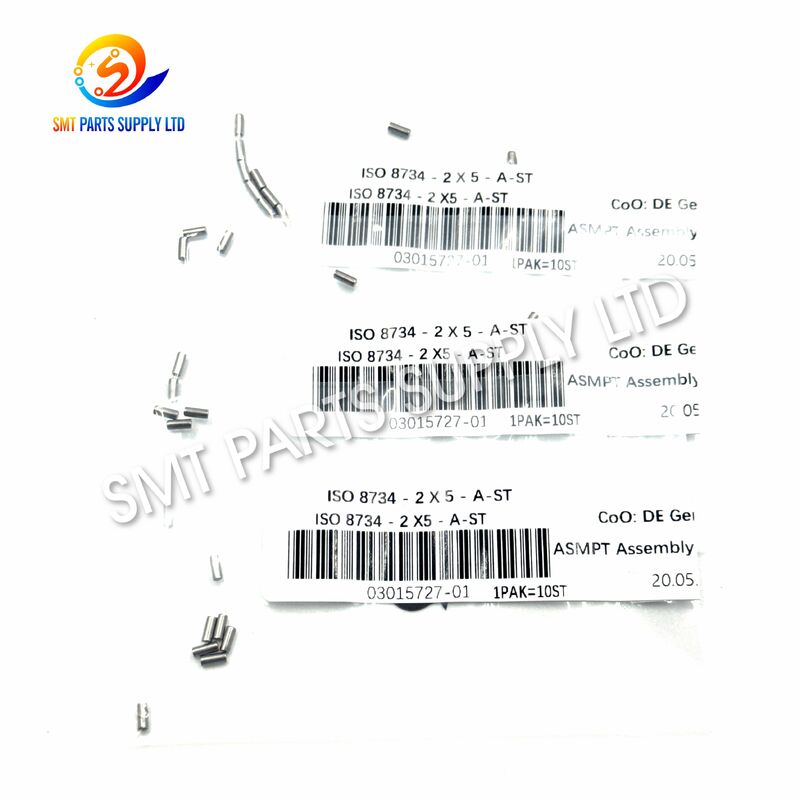

एएसएमपीटी सीमेंस 03015727-01 आईएसओ 8734 2x5 मिमी प्रिसिजन डॉवेल पिन

ASMPT सीमेंस 03015727-01 ISO 8734 2x5mm प्रेसिजन डोवेल पिन

जब संगत ASMPT सीमेंस उपकरणों की सर्विसिंग की जाती है, तो ASMPT सीमेंस 03015727-01 ISO 8734 2x5mm प्रेसिजन डोवेल पिन एक कॉम्पैक्ट यांत्रिक लोकेटिंग घटक है जिसे संगत SMT उपकरण असेंबली के अंदर सटीक संरेखण और दोहराने योग्य स्थिति के लिए डिज़ाइन किया गया है। ISO 8734 के आयामी सिद्धांतों के अनुसार निर्मित, यह प्रेसिजन पिन युग्मन भागों, ब्रैकेट, गाइड, हाउसिंग, फीडर तंत्र और अन्य मशीन असेंबली के लिए एक नियंत्रित बेलनाकार लोकेटिंग सतह प्रदान करता है, जिन्हें स्थिर यांत्रिक पंजीकरण की आवश्यकता होती है।

अपने छोटे आकार के बावजूद, एक डोवेल पिन असेंबली सटीकता पर महत्वपूर्ण प्रभाव डाल सकता है। जब निरीक्षण, सफाई, सर्विसिंग या प्रतिस्थापन के लिए मशीन घटकों को हटाया जाता है, तो उनकी मूल सापेक्ष स्थिति को अक्सर सटीक रूप से बहाल किया जाना चाहिए। 03015727-01 पिन फास्टनिंग से पहले या उसके दौरान जुड़े भागों को लोकेट करने में मदद करता है, अवांछित पार्श्व गति को कम करता है और सुसंगत पुन: असेंबली का समर्थन करता है।

SMT रखरखाव विभागों, अनुबंध इलेक्ट्रॉनिक्स निर्माताओं और मशीन स्पेयर-पार्ट्स वितरकों के लिए, सही प्रेसिजन पिन उपलब्ध रखने से रखरखाव का समय कम हो सकता है और अनुपयुक्त सामान्य फास्टनर का उपयोग करने का जोखिम कम हो सकता है।

कारण - प्रेसिजन लोकेटिंग पिन को बदलने की आवश्यकता क्यों होती है

प्रेसिजन डोवेल पिन सामान्यतः सटीक रूप से मशीन वाले लोकेटिंग छेदों के साथ मिलकर काम करते हैं। लंबे समय तक मशीन संचालन और बार-बार रखरखाव के दौरान, कई स्थितियाँ उनके प्रदर्शन को प्रभावित कर सकती हैं।

एक पारंपरिक स्क्रू को स्वचालित रूप से प्रेसिजन डोवेल पिन के विकल्प के रूप में नहीं माना जाना चाहिए। स्क्रू मुख्य रूप से क्लैंपिंग के लिए उपयोग किए जाते हैं, जबकि डोवेल पिन आमतौर पर लोकेशन और संरेखण दोनों को सत्यापित करें।

जब एक लोकेटिंग पिन क्षतिग्रस्त या लुप्त हो जाता है, तो जुड़े यांत्रिक घटक अपनी डिज़ाइन की गई संदर्भ स्थिति में वापस नहीं आ सकते हैं। यह असेंबली की स्थिरता को प्रभावित कर सकता है और रखरखाव समायोजन को अधिक कठिन बना सकता है।

समाधान - सटीक यांत्रिक स्थिति को बहाल करें

जब संगत ASMPT सीमेंस उपकरणों की सर्विसिंग की जाती है, तो 03015727-01 2x5mm डोवेल पिन एक व्यावहारिक प्रतिस्थापन समाधान प्रदान करता है।

इसकी प्रेसिजन बेलनाकार निर्माण अंतिम फास्टनिंग बल लागू होने से पहले युग्मन यांत्रिक भागों के बीच दोहराने योग्य स्थिति स्थापित करने में मदद करता है।

मुख्य रखरखाव लाभ

रखरखाव तकनीशियनों के लिए, भाग संख्या, नाममात्र व्यास, लंबाई और मानक द्वारा सही पिन का चयन करना विशेष रूप से महत्वपूर्ण है क्योंकि एक छोटा आयामी अंतर भी फिट को प्रभावित कर सकता है।

विनिर्देश

महत्वपूर्ण: खरीदारों को ऑर्डर देने से पहले मशीन असेंबली, मूल भाग संख्या, आवश्यक फिट और स्थापना स्थिति को सत्यापित करना चाहिए।

अनुप्रयोग

ASMPT सीमेंस 03015727-01 डोवेल पिन संगत SMT मशीन यांत्रिक असेंबली के भीतर प्रेसिजन लोकेटिंग कार्यों के लिए अभिप्रेत है।

विशिष्ट अनुप्रयोगों में शामिल हो सकते हैं:

यह प्रकार का पिन विशेष रूप से उन असेंबली में उपयोगी होता है जहां दो जुड़े घटकों को बार-बार हटाने और स्थापना के बाद एक निश्चित स्थिति संबंध बनाए रखना चाहिए।

चूंकि सटीक स्थापना स्थिति मशीन कॉन्फ़िगरेशन और असेंबली संस्करण के अनुसार भिन्न हो सकती है, इसलिए 03015727-01 भाग संख्या का उपयोग संगतता की पुष्टि करते समय प्राथमिक संदर्भ के रूप में किया जाना चाहिए दोनों को सत्यापित करें।

यह कैसे काम करता है

एक प्रेसिजन डोवेल पिन एक साधारण थ्रेडेड फास्टनर से अलग तरह से काम करता है।

असेंबली के दौरान, बेलनाकार पिन दो युग्मन घटकों में सटीक रूप से मशीन वाले छेदों के साथ जुड़ता है। पिन उनके सापेक्ष स्थिति को परिभाषित करता है जबकि स्क्रू, बोल्ट या अन्य फास्टनर क्लैंपिंग बल प्रदान करते हैं।

स्थिति प्रक्रिया को इस प्रकार सारांशित किया जा सकता है:

चरण 1 - लोकेटिंग

डोवेल पिन संबंधित लोकेटिंग छेद में प्रवेश करता है और यांत्रिक संदर्भ स्थिति स्थापित करता है।

चरण 2 - संरेखण

युग्मन घटक को निश्चित घटक के सापेक्ष उसकी इच्छित स्थिति में निर्देशित किया जाता है।

चरण 3 - फास्टनिंग

लोकेटिंग स्थिति स्थापित होने के बाद स्क्रू या अन्य फास्टनर असेंबली को सुरक्षित करते हैं।

चरण 4 - दोहराव

भविष्य के रखरखाव के दौरान, डोवेल लोकेशन असेंबली को लगभग उसी डिज़ाइन की गई संदर्भ स्थिति में लौटने में मदद करता है।

यह लोकेशन और फास्टनिंग के बीच विभाजन एक कारण है कि प्रेसिजन डोवेल पिन औद्योगिक मशीनरी में व्यापक रूप से उपयोग किए जाते हैं।

ISO 8734 क्यों मायने रखता है

ISO 8734 सटीक यांत्रिक स्थिति के लिए कठोर प्रेसिजन बेलनाकार पिन से जुड़ा है।

प्रतिस्थापन भागों के लिए, मानक निर्दिष्ट करने से खरीदारों को प्रेसिजन लोकेटिंग पिन को एक साधारण सामान्य-उद्देश्य धातु रॉड से अलग करने में मदद मिलती है।

का संयोजन:

• 2 मिमी नाममात्र व्यास
• 5 मिमी नाममात्र लंबाई
• ISO 8734 विनिर्देश
• ASMPT सीमेंस भाग संख्या 03015727-01

केवल उपस्थिति से ऑर्डर करने की तुलना में एक बहुत स्पष्ट क्रय संदर्भ प्रदान करता है।

यह विशेष रूप से महत्वपूर्ण है क्योंकि विभिन्न पिन लगभग समान दिख सकते हैं जबकि उनके आयाम, सहनशीलता, सामग्री या फिट विशेषताएँ भिन्न होती हैं।

सही डोवेल पिन कैसे चुनें

ऑर्डर देने से पहले, खरीदारों को कई बिंदुओं की पुष्टि करनी चाहिए।

1. मूल भाग संख्या जांचें

सबसे सुरक्षित तरीका यह पुष्टि करना है कि मूल रखरखाव दस्तावेज़ या हटाए गए घटक 03015727-01 दोनों को सत्यापित करें।

2. आकार की पुष्टि करें

केवल दृश्य उपस्थिति से चयन न करें। 2 मिमी व्यास और 5 मिमी लंबाई दोनों को सत्यापित करें।

3. मानक की पुष्टि करें

यदि मशीन विनिर्देश ISO 8734 की आवश्यकता है, तो इसे एक अनिर्दिष्ट सामान्य-उद्देश्य पिन से बदलने से बचें।

4. लोकेटिंग छेद जांचें

अत्यधिक घिसाव, बर्र, संदूषण या विकृति के लिए लोकेटिंग छेद का निरीक्षण करें। यदि युग्मन छेद क्षतिग्रस्त है तो केवल पिन को बदलने से संरेखण समस्या हल नहीं हो सकती है।

5. अनिश्चित होने पर मशीन की जानकारी भेजें

तेजी से कोटेशन पुष्टि के लिए, ASMPT/सीमेंस भाग संख्या, मशीन मॉडल, स्थापना स्थिति, आवश्यक मात्रा और मूल घटक की स्पष्ट तस्वीरें प्रदान करें।

रखरखाव और स्थापना सिफारिशें

विश्वसनीय स्थापना के लिए, लोकेटिंग सतहों और छेदों को साफ रखा जाना चाहिए।

क्षतिग्रस्त या गलत आकार के पिन को लोकेटिंग छेद में जबरदस्ती डालने से बचें, क्योंकि इससे युग्मन घटक क्षतिग्रस्त हो सकता है। निष्कासन के दौरान, उपयुक्त रखरखाव उपकरणों का उपयोग करें और अत्यधिक साइड लोडिंग से बचें जो पिन को मोड़ सकती है या लोकेटिंग छेद को बड़ा कर सकती है।

मशीन को फिर से जोड़ने से पहले:

• लोकेटिंग छेदों को साफ करें।
• गंदगी और बाहरी कणों को हटा दें।
• पिन को विकृति के लिए निरीक्षण करें।
• सही व्यास और लंबाई की पुष्टि करें।
• असामान्य घिसाव के लिए युग्मन घटक की जांच करें।
• मशीन रखरखाव प्रक्रिया के अनुसार स्थापित करें।

स्थापना से पहले संदूषण को कम करने के लिए प्रेसिजन घटकों को एक साफ, शुष्क वातावरण में संग्रहित किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

1. ASMPT सीमेंस 03015727-01 का उपयोग किस लिए किया जाता है?

03015727-01 एक प्रेसिजन डोवेल पिन है जिसका उपयोग मुख्य रूप से ASMPT सीमेंस SMT उपकरण असेंबली में संगत घटकों के बीच यांत्रिक लोकेटिंग और संरेखण के लिए किया जाता है। यह असेंबली और रखरखाव के दौरान दोहराने योग्य स्थिति बनाए रखने में मदद करता है।

2. 03015727-01 का आकार क्या है?

नाममात्र आकार 2 x 5 मिमी है, जिसका अर्थ है लगभग 2 मिमी व्यास और 5 मिमी लंबाई। उत्पाद विनिर्देश प्रेसिजन बेलनाकार लोकेटिंग पिन के लिए ISO 8734 का संदर्भ देता है।

3. क्या एक साधारण 2x5mm धातु पिन इस हिस्से को बदल सकता है?

केवल नाममात्र आयामों के आधार पर प्रतिस्थापन का चयन करने की अनुशंसा नहीं की जाती है। प्रेसिजन लोकेटिंग अनुप्रयोग आयामी सहनशीलता, सामग्री गुणों, फिट और लागू मानकों पर निर्भर हो सकते हैं। प्रतिस्थापन से पहले ISO 8734 और भाग संख्या 03015727-01 की पुष्टि करें।

4. ऑर्डर देने से पहले मैं संगतता की पुष्टि कैसे कर सकता हूँ?

कृपया मूल 03015727-01 भाग संख्या, SMT मशीन मॉडल, स्थापना स्थिति, आवश्यक मात्रा और मौजूदा पिन या असेंबली की एक तस्वीर प्रदान करें। यह जानकारी पहचान त्रुटियों को कम करने में मदद करती है।

5. यदि असेंबली में पहले से ही स्क्रू लगे हों तो डोवेल पिन क्यों महत्वपूर्ण है?

स्क्रू मुख्य रूप से क्लैंपिंग बल उत्पन्न करते हैं, जबकि प्रेसिजन डोवेल पिन यांत्रिक स्थान स्थापित करते हैं। दोनों का उपयोग करने से जुड़े घटकों को स्थापना और बार-बार रखरखाव के दौरान अधिक सुसंगत स्थिति बनाए रखने की अनुमति मिलती है।

हमसे संपर्क करें

मशीन रखरखाव या स्पेयर-पार्ट्स स्टॉक के लिए ASMPT सीमेंस 03015727-01 ISO 8734 2x5mm प्रेसिजन डोवेल पिन की आवश्यकता है?

तेजी से कोटेशन और उपलब्धता जांच के लिए हमें अपनी भाग संख्या, मशीन मॉडल, आवश्यक मात्रा और डिलीवरी गंतव्य भेजें। थोक SMT स्पेयर-पार्ट्स आवश्यकताओं के लिए, आप समेकित सोर्सिंग के लिए अपनी पूरी पार्ट्स सूची भी भेज सकते हैं।
