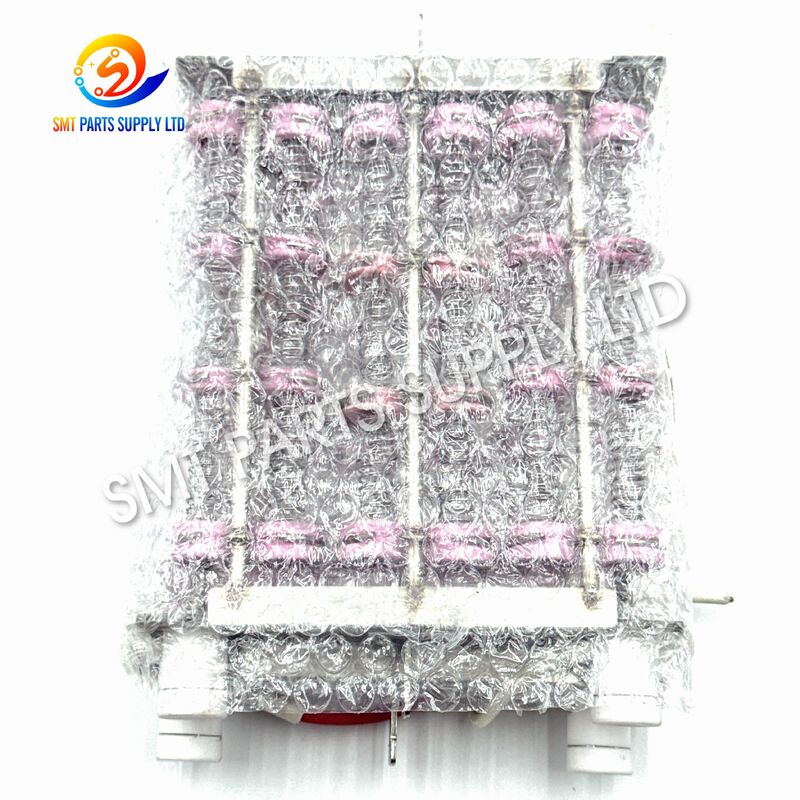

हेलर 590059 एमके3 रीफ्लो ओवन हीटिंग एलिमेंट वायर

HELLER 590059 MK3 रिफ्लो ओवन हीटिंग एलिमेंट वायर

यह HELLER 590059 4800W MK3 रिफ्लो ओवन हीटर एलिमेंट संगत HELLER रिफ्लो सोल्डरिंग ओवन के लिए डिज़ाइन किया गया एक प्रतिस्थापन हीटिंग घटक है। ओवन हीटिंग सिस्टम के भीतर स्थापित, यह तत्व विद्युत ऊर्जा को तापीय ऊर्जा में परिवर्तित करता है और प्रोग्राम किए गए रिफ्लो तापमान को बनाए रखने के लिए ब्लोअर, तापमान सेंसर, रिले और नियंत्रण प्रणाली के साथ मिलकर काम करता है।

पीसीबी असेंबली के लिए स्थिर हीटर प्रदर्शन महत्वपूर्ण है क्योंकि अपर्याप्त हीटिंग धीमी वार्म-अप, खराब तापमान रिकवरी, या अस्थिर ज़ोन तापमान का कारण बन सकता है। 590059 हीटर तत्व उपकरण रखरखाव, हीटिंग-ज़ोन मरम्मत और निवारक स्पेयर-पार्ट्स इन्वेंट्री के लिए उपयुक्त है।

सटीक खरीद के लिए, ग्राहकों को पूर्ण ओवन मॉडल, मशीन सीरियल नंबर, मूल हीटर लेबल, स्थापना स्थिति और तस्वीरें प्रदान करनी चाहिए। 594533 संदर्भ का उपयोग संबंधित प्रतिस्थापन कॉन्फ़िगरेशन की पुष्टि करते समय भी किया जा सकता है।

रिफ्लो ओवन सामान्य रूप से लंबे उत्पादन अवधियों के लिए ऊंचे तापमान पर संचालित होते हैं। निरंतर तापीय चक्र और विद्युत भार धीरे-धीरे हीटर प्रदर्शन को प्रभावित कर सकते हैं।

प्रतिस्थापन के सामान्य कारणों में शामिल हैं:

कम तापमान अलार्म हमेशा यह मतलब नहीं है कि हीटर स्वयं खराब है। थर्मोकपल, सॉलिड-स्टेट रिले, ब्लोअर मोटर, वायरिंग, बिजली की आपूर्ति और नियंत्रण प्रणाली को भी प्रतिस्थापन से पहले निरीक्षण किया जाना चाहिए।

जब एक हीटिंग ज़ोन आवश्यक तापमान तक नहीं पहुंच पाता है या उसे बनाए नहीं रख पाता है, तो प्रतिस्थापन भागों को खरीदने से पहले व्यवस्थित समस्या निवारण की सिफारिश की जाती है।

1. प्रभावित हीटिंग ज़ोन की जाँच करें

पहचानें कि कौन सा ज़ोन धीमी वार्म-अप, अपर्याप्त तापमान, या असामान्य तापमान उतार-चढ़ाव दिखाता है।

2. हीटर का विद्युत रूप से निरीक्षण करें

उपकरण को बिजली से सुरक्षित रूप से डिस्कनेक्ट करने के बाद, योग्य तकनीशियन मानक रखरखाव प्रक्रियाओं के अनुसार निरंतरता और प्रतिरोध की जाँच कर सकते हैं।

3. विद्युत टर्मिनलों की जाँच करें

ढीले, जले हुए, ऑक्सीकृत, या क्षतिग्रस्त टर्मिनल हीटर को सामान्य रूप से संचालित होने से रोक सकते हैं।

4. तापमान सेंसर का निरीक्षण करें

एक गलत थर्मोकपल गलत तापमान रीडिंग का कारण बन सकता है और हीटर की विफलता के समान दिखाई दे सकता है।

5. हीटर नियंत्रण सर्किट की जाँच करें

यह पुष्टि करने के लिए कि हीटिंग तत्व को बिजली ठीक से आपूर्ति की जा रही है या नहीं, सॉलिड-स्टेट रिले और नियंत्रण घटकों का परीक्षण किया जाना चाहिए।

6. ब्लोअर प्रदर्शन का निरीक्षण करें

हीटर और गर्म हवा परिसंचरण प्रणाली एक साथ काम करती है। खराब airflow, भले ही हीटर कार्यात्मक बना रहे, असामान्य ज़ोन तापमान का कारण बन सकता है।

7. प्रतिस्थापन भाग की पुष्टि करें

ऑर्डर करने से पहले मूल भाग संख्या, शक्ति रेटिंग, भौतिक विन्यास, कनेक्टर और मशीन की जानकारी की तुलना करें।

सही निदान अनावश्यक घटक प्रतिस्थापन को कम करने और उपकरण डाउनटाइम को छोटा करने में मदद करता है।

HELLER 590059 हीटर तत्व मुख्य रूप से SMT और PCBA विनिर्माण के लिए संगत रिफ्लो ओवन थर्मल सिस्टम में उपयोग किया जाता है।

SMT उत्पादन लाइनें

सोल्डर पेस्ट प्रिंटिंग और घटक प्लेसमेंट के बाद स्थित रिफ्लो ओवन में उपयोग किया जाता है।

EMS विनिर्माण संयंत्र

अनुबंध निर्माताओं के लिए उपयुक्त जो निरंतर पीसीबी असेंबली उत्पादन संचालित करते हैं।

पीसीबी असेंबली कारखाने

पॉप्युलेटेड प्रिंटेड सर्किट बोर्डों को संसाधित करने वाले रिफ्लो उपकरण के रखरखाव के लिए उपयोग किया जाता है।

ऑटोमोटिव इलेक्ट्रॉनिक्स

उत्पादन वातावरण का समर्थन करता है जिसके लिए सुसंगत और दोहराने योग्य थर्मल प्रोफाइल की आवश्यकता होती है।

औद्योगिक इलेक्ट्रॉनिक्स

नियंत्रकों, पावर इलेक्ट्रॉनिक्स, सेंसर, स्वचालन उपकरण और संचार उत्पादों में उपयोग किए जाने वाले पीसीबी असेंबली के लिए उपयुक्त।

उपभोक्ता इलेक्ट्रॉनिक्स

उच्च मात्रा वाले इलेक्ट्रॉनिक्स उत्पादन में उपयोग किया जा सकता है जहां रिफ्लो ओवन अपटाइम महत्वपूर्ण है।

रिफ्लो ओवन रखरखाव

उत्पादन इंजीनियरिंग और रखरखाव टीमों द्वारा बनाए गए प्रतिस्थापन स्टॉक के लिए उपयुक्त।

एक विशिष्ट SMT उत्पादन लाइन में शामिल हैं:

सोल्डर पेस्ट प्रिंटिंग → SPI → पिक एंड प्लेस → रिफ्लो सोल्डरिंग → AOI

HELLER 590059 रिफ्लो सोल्डरिंग चरण अंकित है।

इसका कार्य पीसीबी को सीधे नियंत्रित करना नहीं है। इसके बजाय, यह ओवन हीटिंग सिस्टम द्वारा आवश्यक तापीय ऊर्जा प्रदान करता है ताकि सोल्डर पेस्ट प्रोग्राम किए गए तापमान प्रोफ़ाइल से गुजर सके।

रिफ्लो ओवन नियंत्रक निर्धारित करता है कि किसी विशिष्ट ज़ोन में अतिरिक्त हीटिंग की आवश्यकता कब होती है।

फिर संबंधित नियंत्रण सर्किट के माध्यम से हीटर को विद्युत शक्ति की आपूर्ति की जाती है।

हीटिंग तत्व प्रतिरोध हीटिंग के माध्यम से विद्युत ऊर्जा को तापीय ऊर्जा में परिवर्तित करता है।

ओवन ब्लोअर गर्म क्षेत्र के माध्यम से हवा ले जाता है और प्रसंस्करण कक्ष में तापीय ऊर्जा वितरित करता है।

एक थर्मोकपल या तापमान सेंसर लगातार ज़ोन के वास्तविक तापमान को मापता है।

नियंत्रक मापा तापमान की तुलना प्रोग्राम किए गए सेटपॉइंट से करता है और तदनुसार हीटर संचालन को समायोजित करता है।

जैसे-जैसे बोर्ड विभिन्न हीटिंग ज़ोन से गुजरते हैं, संयुक्त हीटर और airflow प्रणाली आवश्यक रिफ्लो तापमान प्रोफ़ाइल बनाती है।

इसलिए स्थिर हीटर संचालन सुसंगत सोल्डरिंग स्थितियों और दोहराने योग्य उत्पादन में योगदान देता है।

हीटर को बदलना सामान्यतः केवल तापमान लक्षणों के बजाय उचित विद्युत परीक्षणों पर आधारित होना चाहिए।

सही हीटर चयन महत्वपूर्ण है क्योंकि उत्पादन वर्ष, मशीन संशोधन और ज़ोन डिजाइन के आधार पर रिफ्लो ओवन में विभिन्न विन्यास हो सकते हैं।

जांचें कि क्या मौजूदा हीटर पर 590059 अंकित है।

पूर्ण HELLER रिफ्लो ओवन मॉडल भेजें।

केवल ब्रांड नाम प्रदान करने से बचें क्योंकि विभिन्न ओवन मॉडल विभिन्न हीटिंग घटकों का उपयोग कर सकते हैं।

मशीन सीरियल नंबर उत्पादन संशोधनों की पहचान करने और संगतता जांच में सुधार करने में मदद कर सकता है।

एक स्पष्ट लेबल फोटो मूल भाग संख्या और विद्युत जानकारी को सत्यापित करने में मदद करता है।

पूर्ण हीटर, टर्मिनलों, माउंटिंग क्षेत्र और आसपास के घटकों की तस्वीरें विन्यास अंतर की पहचान करने में मदद कर सकती हैं।

जहां उपलब्ध हो, पुष्टि करें:

• रेटेड पावर।
• वोल्टेज।
• टर्मिनल प्रकार।
• कनेक्टर डिजाइन।
• आयाम।
• स्थापना स्थिति।

590059 का उपयोग करने वाले अनुप्रयोगों के लिए, 594533 संदर्भ को संगतता सत्यापन के दौरान भी माना जाना चाहिए।

कोटेशन से पहले आवश्यक सटीक मात्रा प्रदान करें।

यह विशेष रूप से महत्वपूर्ण है जब रखरखाव में कई हीटिंग ज़ोन या मिलान किए गए हीटर असेंबली शामिल होते हैं।

तेजी से कोटेशन और संगतता पुष्टि के लिए, कृपया प्रदान करें:

पूरी जानकारी प्रदान करने से खरीद त्रुटियों को कम करने और कोटेशन प्रक्रिया को तेज करने में मदद मिलती है।

ढीले या ऑक्सीकृत टर्मिनल अत्यधिक स्थानीय गर्मी उत्पन्न कर सकते हैं और घटक जीवन को छोटा कर सकते हैं।

यदि किसी ज़ोन को सेट तापमान तक पहुंचने में काफी अधिक समय लगता है, तो हीटर, airflow प्रणाली और नियंत्रक का निरीक्षण करें।

हीटिंग प्रदर्शन गर्मी उत्पादन और गर्म हवा परिसंचरण दोनों पर निर्भर करता है।

समान हीटिंग ज़ोन की तुलना करने से असामान्य तापमान प्रतिक्रिया की पहचान करने में मदद मिल सकती है।

निरंतर संचालन करने वाले कारखाने रखरखाव स्टॉक में आवश्यक रिफ्लो ओवन हीटिंग पार्ट्स रखकर डाउनटाइम को कम कर सकते हैं।

रिकॉर्ड रखें:

• भाग संख्या।
• स्थापना तिथि।
• हीटिंग ज़ोन।
• विफलता का कारण।
• मशीन सीरियल नंबर।

यह जानकारी निवारक रखरखाव योजना को बेहतर बनाने में मदद करती है।

HELLER 590059 संगत MK3 रिफ्लो ओवन हीटिंग सिस्टम में उपयोग किया जाने वाला 4800W हीटर तत्व है। यह नियंत्रित SMT रिफ्लो सोल्डरिंग के लिए आवश्यक तापीय ऊर्जा उत्पन्न करता है और आमतौर पर रखरखाव या हीटिंग-ज़ोन प्रतिस्थापन के लिए खरीदा जाता है।

नहीं। संगतता ओवन मॉडल, मशीन संशोधन, हीटिंग-ज़ोन कॉन्फ़िगरेशन, विद्युत विनिर्देश और स्थापना डिजाइन पर निर्भर करती है। ऑर्डर करने से पहले कृपया मूल हीटर लेबल, ओवन मॉडल, सीरियल नंबर और तस्वीरें प्रदान करें।

594533 को 590059 से जुड़े प्रतिस्थापन संदर्भ के रूप में उपयोग किया जाता है। खरीद से पहले मशीन कॉन्फ़िगरेशन को अभी भी सत्यापित किया जाना चाहिए क्योंकि पुराने रिफ्लो ओवन में विभिन्न संशोधन या पहले से बदले गए हीटिंग घटक हो सकते हैं।

विशिष्ट लक्षणों में ओपन सर्किट, असामान्य प्रतिरोध, धीमी हीटिंग, सेट तापमान तक पहुंचने में असमर्थता, या अपर्याप्त तापमान रिकवरी शामिल हैं। रिले, थर्मोकपल, वायरिंग, ब्लोअर और नियंत्रक की भी जाँच की जानी चाहिए।

कृपया भाग संख्या 590059, आवश्यक मात्रा, पूर्ण ओवन मॉडल, मशीन सीरियल नंबर, हीटर लेबल फोटो, स्थापना फोटो और गंतव्य देश भेजें। अधिक पूर्ण जानकारी तेजी से और अधिक सटीक संगतता पुष्टि की अनुमति देती है।

एक प्रतिस्थापन HELLER 590059 4800W MK3 रिफ्लो ओवन हीटर एलिमेंट की आवश्यकता है?

हमें अपना भेजें:

• भाग संख्या।
• HELLER ओवन मॉडल।
• मशीन सीरियल नंबर।
• आवश्यक मात्रा।
• हीटर लेबल फोटो।
• स्थापना फोटो।
• गंतव्य देश।

संगतता पुष्टि, उपलब्धता, मूल्य, लीड टाइम और शिपिंग कोटेशन के लिए आज ही अपनी पूछताछ भेजें।

तत्काल रिफ्लो ओवन मरम्मत के लिए, कृपया स्पष्ट हीटर तस्वीरें और मशीन की जानकारी शामिल करें ताकि हम आपके अनुरोध की अधिक कुशलता से जांच कर सकें।
