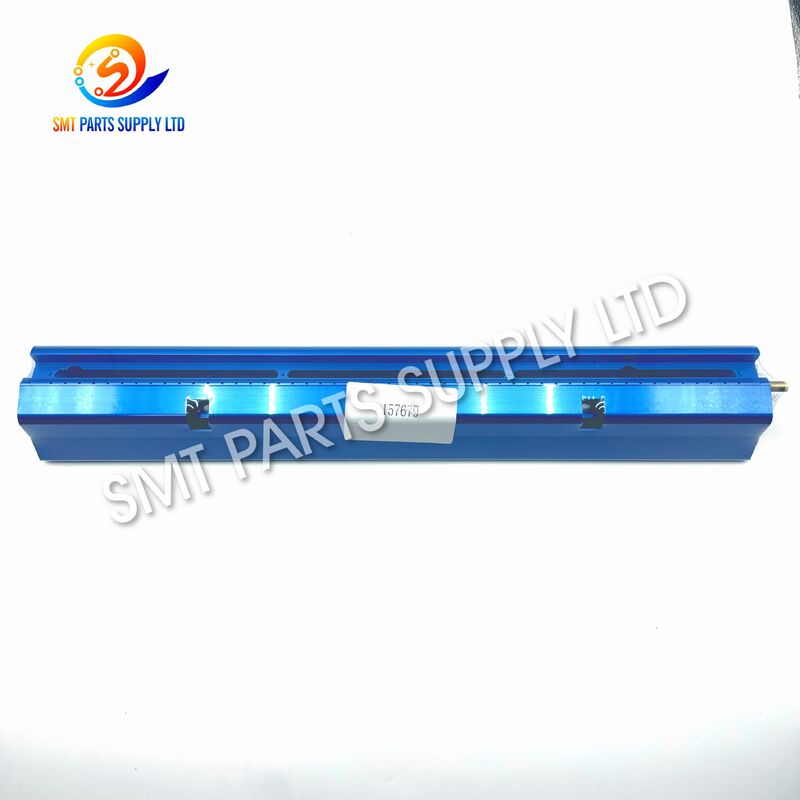

स्क्रीन प्रिंटर के लिए DEK 157679 520 मिमी सॉल्वेंट एक्सट्रूज़न असेंबली

DEK 157679 520mm सॉल्वेंट एक्सट्रूज़न असेंबली स्क्रीन प्रिंटर के लिए

यह DEK 157679 520mm सॉल्वेंट एक्सट्रूज़न असेंबली संगत SMT स्क्रीन प्रिंटर स्टेंसिल के नीचे की सफाई प्रणालियों में उपयोग किया जाने वाला एक विशेष प्रतिस्थापन घटक है। इसका मुख्य कार्य स्वचालित गीली पोंछने वाले चक्रों के दौरान निर्दिष्ट सफाई क्षेत्र में स्वीकृत सफाई सॉल्वेंट को समान रूप से वितरित करना है।

उच्च-मात्रा SMT उत्पादन में, सोल्डर पेस्ट, फ्लक्स अवशेष, धूल और प्रक्रिया संदूषण धीरे-धीरे स्टेंसिल के नीचे जमा हो सकते हैं। यदि सफाई असमान या अपर्याप्त हो जाती है, तो प्रिंट की गुणवत्ता अस्थिर हो सकती है और ऑपरेटरों को अतिरिक्त मैनुअल सफाई करने की आवश्यकता हो सकती है।

भाग संख्या 157679 520mm एक्सट्रूज़न असेंबली से मेल खाती है। संबंधित भागों में 300mm लंबाई वाला 157677 और 400mm लंबाई वाला 157678 शामिल हैं। क्योंकि ये असेंबली समान दिख सकती हैं, ऑर्डर करने से पहले सही भाग-संख्या और आयामी सत्यापन महत्वपूर्ण हैं।

यह घटक इलेक्ट्रॉनिक्स निर्माण सुविधाओं के लिए निवारक रखरखाव, प्रिंटर मरम्मत, मशीन नवीनीकरण और स्पेयर-पार्ट्स इन्वेंट्री के लिए उपयुक्त है।

कारण

स्टेंसिल-सफाई असेंबली सफाई सॉल्वेंट, सोल्डर पेस्ट अवशेष, धूल और यांत्रिक गति से जुड़े वातावरण में बार-बार काम करती हैं। समय के साथ, ये कारक सॉल्वेंट प्रवाह और सफाई की स्थिरता को प्रभावित कर सकते हैं।

विशिष्ट कारणों में शामिल हैं:

सामान्य लक्षणों में शामिल हो सकते हैं:

• सफाई कागज की असमान गीलापन।
• अपर्याप्त सफाई सॉल्वेंट।
• अत्यधिक सॉल्वेंट की खपत।
• स्पष्ट रिसाव।
• बार-बार जाम होना।
• बढ़ी हुई मैनुअल स्टेंसिल सफाई।
• अस्थिर नीचे की सफाई के परिणाम।

इन लक्षणों की जांच स्टेंसिल-सफाई के अन्य घटकों जैसे ट्यूबिंग, वाल्व, वैक्यूम यूनिट, फिल्टर, सफाई कागज और मशीन सेटिंग्स के साथ की जानी चाहिए।

समाधान

जब मौजूदा एक्सट्रूज़न असेंबली क्षतिग्रस्त, स्थायी रूप से अवरुद्ध, लीक हो रही हो, या सफाई द्रव को लगातार वितरित करने में असमर्थ हो, तो इसे सही विनिर्देश के साथ बदलने से सफाई प्रणाली को बहाल करने में मदद मिल सकती है।

जिन अनुप्रयोगों के लिए DEK 157679 की आवश्यकता होती है, उनके लिए प्रतिस्थापन मूल से मेल खाना चाहिए:

• भाग संख्या।
• 520mm लंबाई।
• माउंटिंग पॉइंट।
• कनेक्शन संरचना।
• स्थापना स्थिति।
• मशीन कॉन्फ़िगरेशन।

सही पहचान समान दिखने वाली लेकिन असंगत असेंबली खरीदने के जोखिम को कम करती है।

ऑर्डर करने से पहले, ग्राहकों को मूल भाग संख्या, प्रिंटर मॉडल, उत्पाद तस्वीरें और स्थापना चित्र प्रदान करने की सलाह दी जाती है। यह शिपमेंट से पहले प्रतिस्थापन की अधिक सटीक जांच करने की अनुमति देता है।

विनिर्देश

संबंधित मॉडल तुलना

हालांकि ये भाग एक ही सामान्य सफाई-प्रणाली श्रेणी से संबंधित हैं, उन्हें स्वचालित रूप से विनिमेय नहीं माना जाना चाहिए।

एक्सट्रूज़न की लंबाई सीधे स्थापना व्यवस्था और सफाई कवरेज को प्रभावित करती है। प्रतिस्थापन से पहले हमेशा मूल भाग संख्या की पुष्टि करें।

अनुप्रयोग

DEK 157679 एक्सट्रूज़न असेंबली SMT निर्माण में उपयोग किए जाने वाले संगत स्वचालित स्क्रीन प्रिंटर स्टेंसिल-सफाई प्रणालियों के लिए डिज़ाइन की गई है।

उच्च-मात्रा SMT उत्पादन

निरंतर उत्पादन लाइनों के लिए विश्वसनीय स्टेंसिल स्वच्छता की आवश्यकता होती है। स्वचालित सॉल्वेंट वितरण बार-बार प्रिंट चक्रों के दौरान स्टेंसिल के नीचे संदूषण को कम करने में मदद करता है।

फाइन-पिच पीसीबी असेंबली

फाइन-पिच घटक जैसे BGA, QFN, ICs, और छोटे निष्क्रिय उपकरण नियंत्रित सोल्डर पेस्ट प्रिंटिंग की आवश्यकता होती है। एक साफ स्टेंसिल के नीचे को बनाए रखने से लगातार पेस्ट स्थानांतरण का समर्थन करने में मदद मिलती है।

ऑटोमोटिव इलेक्ट्रॉनिक्स

ऑटोमोटिव इलेक्ट्रॉनिक्स निर्माण में अक्सर लंबी संचालन अवधि के लिए स्थिर उत्पादन की आवश्यकता होती है। विश्वसनीय स्टेंसिल सफाई नियंत्रित मुद्रण स्थितियों को बनाए रखने में मदद करती है।

औद्योगिक इलेक्ट्रॉनिक्स

यह असेंबली औद्योगिक नियंत्रण, संचार उपकरण, स्वचालन प्रणाली, पावर इलेक्ट्रॉनिक्स और संबंधित पीसीबी निर्माण में स्क्रीन प्रिंटर रखरखाव का समर्थन कर सकती है।

ईएमएस उत्पादन

ईएमएस निर्माता अक्सर विभिन्न पीसीबी उत्पादों और कई उत्पादन लाइनों का संचालन करते हैं। महत्वपूर्ण सफाई-प्रणाली घटकों को स्टॉक में रखने से रखरखाव प्रतिक्रिया समय कम हो सकता है।

विशिष्ट रखरखाव स्थितियाँ

यह कैसे काम करता है

DEK 157679 एक्सट्रूज़न असेंबली स्टेंसिल के नीचे की सफाई प्रणाली के हिस्से के रूप में कार्य करती है।

चरण 1: सफाई चक्र शुरू होता है

प्रिंटर प्रोग्राम किए गए स्वचालित स्टेंसिल-सफाई प्रक्रिया शुरू करता है।

चरण 2: सफाई सामग्री स्थित है

स्टेंसिल के नीचे सफाई कागज या अन्य स्वीकृत पोंछने वाली सामग्री ले जाई जाती है।

चरण 3: सॉल्वेंट की आपूर्ति की जाती है

मशीन सॉल्वेंट सिस्टम के माध्यम से सफाई द्रव वितरित किया जाता है।

चरण 4: द्रव वितरित किया जाता है

520mm एक्सट्रूज़न असेंबली इच्छित पोंछने वाले क्षेत्र में सफाई द्रव के समान वितरण का समर्थन करती है।

चरण 5: गीली पोंछाई की जाती है

सफाई सामग्री स्टेंसिल के नीचे चलती है, सोल्डर पेस्ट अवशेष, फ्लक्स संदूषण और प्रक्रिया मलबे को हटाने में मदद करती है।

चरण 6: वैक्यूम या सूखी सफाई हो सकती है

मशीन कॉन्फ़िगरेशन के आधार पर, गीले चक्र के बाद वैक्यूम सफाई या सूखी पोंछाई का उपयोग किया जा सकता है।

चरण 7: मुद्रण फिर से शुरू होता है

सफाई पूरी होने के बाद, प्रिंटर सामान्य सोल्डर पेस्ट मुद्रण पर लौट आता है।

एक्सट्रूज़न असेंबली सीधे सोल्डर पेस्ट प्रिंट नहीं करती है। इसकी भूमिका स्टेंसिल-सफाई प्रक्रिया का समर्थन करना है ताकि मुद्रण की स्थिति अधिक स्थिर बनी रहे।

कैसे चुनें

1. मूल भाग संख्या की पुष्टि करें

सबसे महत्वपूर्ण कदम यह जांचना है कि क्या मौजूदा असेंबली पर 157679 अंकित है।

2. लंबाई की जाँच करें

तीन सामान्य रूप से संदर्भित संस्करणों की अलग-अलग लंबाई होती है:

• 157677: 300mm।
• 157678: 400mm।
• 157679: 520mm।

केवल दिखावट से चयन न करें।

3. प्रिंटर मॉडल प्रदान करें

सटीक प्रिंटर मॉडल संगतता सत्यापन में मदद करता है, खासकर जहां कई कॉन्फ़िगरेशन मौजूद हो सकते हैं।

4. स्पष्ट उत्पाद तस्वीरें भेजें

अनुशंसित तस्वीरें शामिल हैं:

• पूर्ण असेंबली।
• भाग-संख्या अंकन।
• माउंटिंग साइड।
• कनेक्शन पॉइंट।
• अंत संरचना।
• स्थापना स्थिति।

5. माउंटिंग इंटरफेस की तुलना करें

मूल असेंबली के मुकाबले कनेक्शन व्यवस्था, माउंटिंग होल, फिटिंग और समग्र संरचना की जाँच करें।

6. मात्रा और वितरण आवश्यकता की पुष्टि करें

तत्काल रखरखाव के लिए, पूछताछ के दौरान आवश्यक मात्रा, गंतव्य देश और अपेक्षित वितरण तिथि प्रदान करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: DEK 157679 का उपयोग किस लिए किया जाता है?

DEK 157679 एक 520mm सॉल्वेंट एक्सट्रूज़न असेंबली है जिसका उपयोग संगत SMT स्क्रीन प्रिंटर स्टेंसिल के नीचे की सफाई प्रणालियों में स्वचालित गीली पोंछने वाले चक्रों के दौरान सफाई द्रव वितरित करने के लिए किया जाता है।

प्रश्न 2: 157677, 157678 और 157679 के बीच क्या अंतर है?

मुख्य अंतर लंबाई है। 157677 300mm है, 157678 400mm है, और 157679 520mm है। उन्हें सत्यापन के बिना सीधे विनिमेय नहीं माना जाना चाहिए।

प्रश्न 3: DEK 157679 को कब बदला जाना चाहिए?

जब असेंबली स्थायी रूप से अवरुद्ध, विकृत, लीक हो रही हो, यांत्रिक रूप से क्षतिग्रस्त हो, या सामान्य रखरखाव के बाद स्थिर सफाई-द्रव वितरण प्रदान करने में असमर्थ हो, तो प्रतिस्थापन आवश्यक हो सकता है।

प्रश्न 4: ऑर्डर करने से पहले संगतता की पुष्टि कैसे की जा सकती है?

सटीक तुलना के लिए कृपया मूल भाग संख्या, प्रिंटर मॉडल, स्पष्ट असेंबली तस्वीरें, स्थापना चित्र, कनेक्शन विवरण और आवश्यक मात्रा प्रदान करें।

प्रश्न 5: क्या यह भाग सभी स्टेंसिल-सफाई समस्याओं को हल कर सकता है?

नहीं। सफाई प्रदर्शन सॉल्वेंट आपूर्ति, ट्यूबिंग, वाल्व, फिल्टर, वैक्यूम घटकों, सफाई कागज, यांत्रिक गति और प्रिंटर सेटिंग्स पर भी निर्भर करता है। संपूर्ण सफाई प्रणाली की जाँच की जानी चाहिए।

हमसे संपर्क करें

रखरखाव, प्रतिस्थापन, या स्पेयर स्टॉक के लिए DEK 157679 520mm सॉल्वेंट एक्सट्रूज़न असेंबली की आवश्यकता है?

कृपया भेजें:

• भाग संख्या।
• मशीन मॉडल।
• मूल उत्पाद तस्वीरें।
• आवश्यक मात्रा।
• वितरण देश।
• आवश्यक वितरण अनुसूची।

हम कोटेशन से पहले विनिर्देश जाँच में सहायता कर सकते हैं और एकल-इकाई रखरखाव आवश्यकताओं और नियमित बैच ऑर्डर दोनों का समर्थन कर सकते हैं।

मूल्य, उपलब्धता और संगतता पुष्टि के लिए भाग संख्या 157679 के साथ अपनी पूछताछ भेजें।
