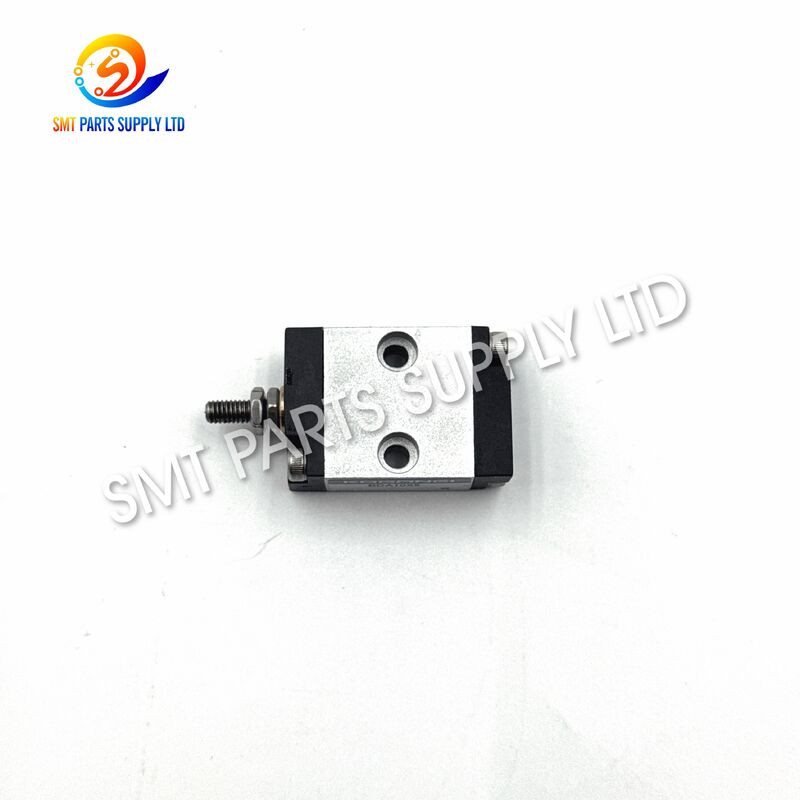

सैमसंग CP40LV CP45 के लिए KOGANEI BDA10X5 नोजल साइड लाइटिंग सिलेंडर

सैमसंग CP40LV CP45 के लिए KOGANEI BDA10X5 नोजल साइड लाइटिंग सिलेंडर

कोगनेई बी.डीएक कॉम्पैक्ट मल्टी-एम है10 मिमी सिलि, इसे उपयुक्त बनाना

एसएमटी उपकरण अनुप्रयोगों के लिए, इस सिलेंडर को संगत के प्रतिस्थापन घटक के रूप में आपूर्ति की जा सकती हैCP40LV, शामिल करें

इसकी कॉम्पैक्ट ब्लॉक-शैली संरचना तेज़ और दोहराए जाने योग्य रैखिक गति प्रदान करते हुए इंस्टॉलेशन स्थान को कम करने में मदद करती है। यह इसे SMT माँ के लिए विशेष रूप से उपयोगी बनाता है

क्योंकि एसएमटी मशीनों में अलग-अलग संशोधन और यांत्रिक कॉन्फ़िगरेशन हो सकते हैं, ग्राहकों को सत्यापित करना चाहिएबीडीएपहले

कारण - सिलेंडर क्यों

वायवीय सिलेंडर

ठेठ

जब एक सिलेंडर हमें

इससे मशीन की स्थिरता प्रभावित हो सकती है और अंततः उत्पादन में रुकावट आ सकती है।

समाधान - घिसे हुए वायवीय सिलेंडर को बदलें

सही स्थापित करनाकोगनेई BDA10X5 सिलेंडरजब मौजूदा सिलेंडर खराब हो गया हो, क्षतिग्रस्त हो गया हो या अविश्वसनीय हो गया हो तो यह एक व्यावहारिक समाधान प्रदान करता है।

बीडीए श्रृंखला को लचीली माउंटिंग संभावनाओं के साथ एक कॉम्पैक्ट स्क्वायर बॉडी के आसपास डिज़ाइन किया गया है, जो इसे उन मशीनों के लिए उपयुक्त बनाता है जहां स्थापना स्थान सीमित है। KOGANEI अपने मल्टी माउंट सिलेंडर परिवार के भीतर BDA सिलेंडरों को सूचीबद्ध करता है।

सही सिलेंडर विनिर्देशन का उपयोग करने से पुनर्स्थापित करने में मदद मिल सकती है:

• स्थिर वायवीय गति
• लगातार शॉर्ट-स्ट्रोक पोजीशनिंग
• विश्वसनीय विस्तार और वापसी
• सुचारू यांत्रिक संचालन
• मशीन का अप्रत्याशित ठहराव कम हो गया
• अधिक पूर्वानुमानित रखरखाव प्रदर्शन

प्रतिस्थापन अनुप्रयोगों के लिए, ग्राहकों को केवल मशीन के नाम से चयन करने के बजाय पुराने सिलेंडर की सीधे प्रतिस्थापन इकाई से तुलना करनी चाहिए।

विशेष विवरण

BDA10X5 विनिर्देश स्वतंत्र रूप से सूचीबद्ध है10 मिमी बोर, 5 मिमी स्ट्रोक, डबल-एक्टिंग सिलेंडर.

प्रमुख लाभ

आवेदन

KOGANEI BDA10X5 स्वचालित उत्पादन उपकरणों में कॉम्पैक्ट वायवीय तंत्र के लिए उपयुक्त है।

एसएमटी अनुप्रयोगों के लिए, इसका उपयोग संगत मशीन असेंबलियों में किया जा सकता है, जिनके लिए सटीक शॉर्ट-स्ट्रोक रैखिक गति की आवश्यकता होती है।

विशिष्ट अनुप्रयोग क्षेत्र

के लिएCP40LV और CP45 उपकरण, मशीन संशोधन भिन्न हो सकते हैं। खरीदने से पहले स्थापित सिलेंडर की पुष्टि करें।

यह काम किस प्रकार करता है

BDA10X5 संपीड़ित हवा का उपयोग करके संचालित होता है।

एक डबल-अभिनय वायवीय सिलेंडर के रूप में, वायु दबाव को आंतरिक पिस्टन के दोनों किनारों पर वैकल्पिक रूप से आपूर्ति की जाती है। यह पिस्टन रॉड का नियंत्रित विस्तार और प्रत्यावर्तन बनाता है।

संचालन प्रक्रिया को संक्षेप में इस प्रकार प्रस्तुत किया जा सकता है:

संपीड़ित वायु → आंतरिक पिस्टन संचलन → रॉड विस्तार या प्रत्यावर्तन → यांत्रिक स्थिति निर्धारण

एक एसएमटी मशीन में, इस आंदोलन का उपयोग प्रकाश तंत्र, पोजिशनिंग डिवाइस या सहायक एक्ट्यूएटर जैसे छोटे यांत्रिक असेंबली को सक्रिय करने के लिए किया जा सकता है।

क्योंकि स्ट्रोक ही है5 मिमीसिलेंडर उन तंत्रों के लिए विशेष रूप से उपयुक्त है जिन्हें लंबी यात्रा के बजाय तेज और छोटी गति की आवश्यकता होती है।

कॉम्पैक्ट बीडीए बॉडी इंजीनियरों को वायवीय गति को एकीकृत करने में भी मदद करती है जहां स्थापना स्थान प्रतिबंधित है।

5 मिमी स्ट्रोक क्यों मायने रखता है?

एसएमटी मशीनों के अंदर छोटे तंत्रों को आम तौर पर बड़े आंदोलनों की आवश्यकता नहीं होती है।

एक शॉर्ट-स्ट्रोक सिलेंडर कई व्यावहारिक लाभ प्रदान करता है:

इस कारण से, 5 मिमी-स्ट्रोक सिलेंडरों को आमतौर पर कॉम्पैक्ट पोजिशनिंग और सहायक स्वचालन तंत्र के लिए चुना जाता है।

सही सिलेंडर कैसे चुनें

एसएमटी स्पेयर पार्ट्स खरीदते समय सही पहचान विशेष रूप से महत्वपूर्ण है।

केवल मशीन मॉडल के अनुसार प्रतिस्थापन सिलेंडर का चयन न करें।

चरण 1 - सिलेंडर मॉडल की जाँच करें

अंकन की तलाश करें:

BDA10X5

मॉडल को मूल स्थापित इकाई से मेल खाना चाहिए।

चरण 2 - बोर और स्ट्रोक की पुष्टि करें

आवश्यक विशिष्टता:

• ऊब पैदा करना:10 मिमी
• आघात:5 मिमी

चरण 3 - बढ़ते आयामों की जाँच करें

तुलना करना:

• सिलेंडर बॉडी का आकार
• बढ़ते छेद
• छड़ी की स्थिति
• स्थापना अभिविन्यास
• वायवीय बंदरगाह स्थिति

चरण 4 - मशीन एप्लिकेशन को सत्यापित करें

पुष्टि करें कि सिलेंडर स्थापित है या नहीं:

• CP40LV
• सीपी45
• संबंधित मशीन संशोधन

विभिन्न मशीन संस्करण विभिन्न वायवीय घटकों का उपयोग कर सकते हैं।

चरण 5 - पुराने हिस्से की फोटो भेजें

अनिश्चित अनुप्रयोगों के लिए, हमें भेजें:

मशीन मॉडल + सिलेंडर लेबल + इंस्टॉलेशन फोटो + आवश्यक मात्रा

शिपमेंट से पहले अनुकूलता की पुष्टि करने का यह सबसे सुरक्षित तरीकों में से एक है।

प्रतिस्थापन सिफ़ारिशें

सिलेंडर बदलते समय, तकनीशियनों को उसी समय आसपास के वायवीय प्रणाली का निरीक्षण करना चाहिए।

जाँच करना:

यदि कनेक्टेड वायवीय प्रणाली में महत्वपूर्ण रिसाव या यांत्रिक प्रतिरोध है तो एक नया सिलेंडर सही ढंग से काम नहीं कर सकता है।

रखरखाव के सुझाव

सिलेंडर सेवा जीवन बढ़ाने में मदद के लिए:

• स्वच्छ और सूखी संपीड़ित हवा का प्रयोग करें।
• सिलेंडर बॉडी को साफ रखें।
• पिस्टन रॉड पर अत्यधिक साइड लोड से बचें।
• समय-समय पर एयर टयूबिंग का निरीक्षण करें।
• असामान्य रिसाव की जाँच करें.
• तंत्र को मैन्युअल रूप से बाध्य करने से बचें।
• आसपास के यांत्रिक भागों को सही ढंग से संरेखित रखें।
• आवश्यकता पड़ने पर पुरानी फिटिंग को बदलें।

नियमित निरीक्षण से अप्रत्याशित मशीन डाउनटाइम को कम किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

1. KOGANEI BDA10X5 का आकार क्या है?

BDA10X5 मॉडल का उपयोग करता है10 मिमी सिलेंडर बोर और 5 मिमी स्ट्रोक. यह एक कॉम्पैक्ट डबल-एक्टिंग वायवीय सिलेंडर है जिसे छोटी रैखिक गति के लिए डिज़ाइन किया गया है।

2. क्या BDA10X5 का उपयोग CP40LV और CP45 मशीनों पर किया जा सकता है?

जब मूल स्थापित सिलेंडर और माउंटिंग कॉन्फ़िगरेशन BDA10X5 से मेल खाता है तो इसे संगत CP40LV / CP45 अनुप्रयोगों के लिए आपूर्ति की जा सकती है। क्योंकि मशीन में संशोधन अलग-अलग हो सकते हैं, कृपया ऑर्डर देने से पहले मौजूदा पार्ट मार्किंग को सत्यापित करें।

3. ऑर्डर देने से पहले मुझे क्या जानकारी देनी चाहिए?

कृपया मशीन मॉडल, सिलेंडर मॉडल, मूल भाग की तस्वीरें, स्थापना स्थिति और आवश्यक मात्रा प्रदान करें। ये विवरण हमें शीघ्रता से सही प्रतिस्थापन की पुष्टि करने में मदद करते हैं।

4. क्षतिग्रस्त वायवीय सिलेंडर के लक्षण क्या हैं?

विशिष्ट लक्षणों में वायु रिसाव, धीमी गति, अधूरा विस्तार, असंगत प्रत्यावर्तन, अस्थिर तंत्र स्थिति और असामान्य उत्पादन रुकावटें शामिल हैं।

5. क्या आप शिपमेंट से पहले अनुकूलता की पुष्टि करने में मदद कर सकते हैं?

हाँ। अपने मशीन मॉडल के साथ मूल सिलेंडर और उसके पहचान चिह्न की स्पष्ट तस्वीरें भेजें। हम कोटेशन और शिपमेंट से पहले विशिष्टताओं की तुलना कर सकते हैं।

हमसे संपर्क करें

प्रतिस्थापन की आवश्यकता हैKOGANEI BDA10X5 वायवीय सिलेंडरआपके श्रीमती उपकरण के लिए?

हमें अपना भेजें:

• मशीन मॉडल
• सिलेंडर मॉडल
• मूल भाग फोटो
• स्थापना स्थिति
• आवश्यक मात्रा

हम कोटेशन से पहले अनुकूलता, उपलब्धता और प्रतिस्थापन विकल्पों की जांच करने में मदद कर सकते हैं।

कीमत, स्टॉक स्थिति और डिलीवरी समय के लिए अभी अपनी पूछताछ भेजें।
