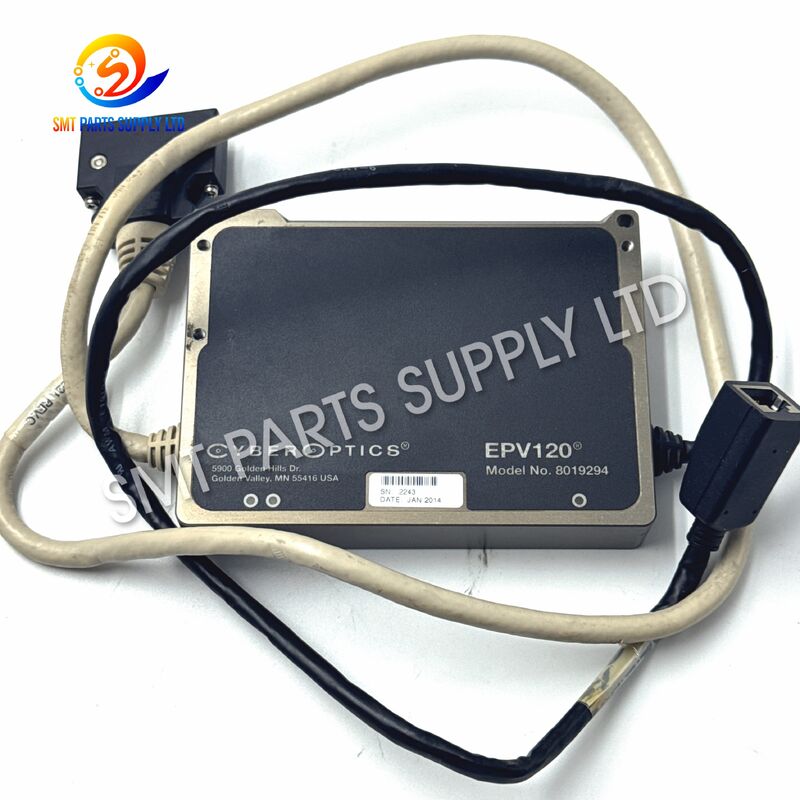

JUKI RX-6 40129657 साइबरऑप्टिक्स 8019294 EPV120

JUKI RX-6 40129657 साइबरऑप्टिक्स 8019294 EPV120

जेयूकेआई 40129657 ईपीवी120, द्वारा भी पहचाना जाता हैसाइबरऑप्टिक्स 8019294, एक विशेष दृष्टि मॉड्यूल है जिसका उपयोग किया जाता हैJUKI RX-6 SMT प्लेसमेंट मशीन. EPV प्रणाली किससे सम्बंधित है?एंबेडेड प्रक्रिया सत्यापन, एक प्रक्रिया-निगरानी फ़ंक्शन जिसे घटक पिकअप और प्लेसमेंट संचालन के दौरान छवियों को कैप्चर करने के लिए डिज़ाइन किया गया है। JUKI दस्तावेज़ से पता चलता है कि EPV को निर्दिष्ट प्लेसमेंट बिंदुओं की तस्वीर लेने और घटक उपस्थिति जांच करने के लिए कॉन्फ़िगर किया जा सकता है, जबकि RX-6 तकनीकी जानकारी वास्तविक समय प्रक्रिया सत्यापन के लिए उपयोग किए जाने वाले हेड-माउंटेड लघु कैमरा सिस्टम का वर्णन करती है। एएसआई टेक

के विपरीतएलएनसी120, जो लेजर-आधारित घटक केंद्रित करता है, EPV120 प्लेसमेंट-निगरानी और प्रक्रिया-सत्यापन प्रणाली से संबंधित है। RX-6 मशीन के लिए प्रतिस्थापन भागों का चयन करते समय यह अंतर महत्वपूर्ण है। JUKI LNC120 को लेजर पहचान सेंसर के रूप में पहचानता है, जबकि EPV का उपयोग इमेजिंग और प्लेसमेंट सत्यापन के लिए किया जाता है। जूकी

RX-6 उत्पादन लाइनों को बनाए रखने वाले कारखानों के लिए, एक सही ढंग से मिलान किया गया EPV120 मॉड्यूल प्रक्रिया-निगरानी क्षमता को बहाल करने में मदद करता है और पिकअप, घटक हैंडलिंग और प्लेसमेंट असामान्यताओं की अधिक प्रभावी समस्या निवारण का समर्थन करता है।

कारण

एसएमटी प्लेसमेंट मशीनें लगातार उच्च गति पर काम करती हैं, और प्लेसमेंट हेड के आसपास स्थापित दृष्टि और निगरानी प्रणाली बार-बार होने वाली हलचल, कंपन, धूल, तापमान परिवर्तन और लंबे उत्पादन चक्र के संपर्क में आती हैं।

जब ईपीवी-संबंधित मॉड्यूल अस्थिर या क्षतिग्रस्त हो जाता है, तो मशीन अपनी प्रक्रिया-सत्यापन क्षमता का हिस्सा खो सकती है।

सामान्य परिस्थितियाँ जो निरीक्षण या प्रतिस्थापन का कारण बन सकती हैं उनमें शामिल हैं:

ईपीवी विशेष रूप से उपयोगी है क्योंकि प्लेसमेंट संबंधी समस्याएं कई चरणों में हो सकती हैं। एक घटक फीडर को सही ढंग से छोड़ने में विफल हो सकता है, नोजल द्वारा सुरक्षित रूप से नहीं पकड़ा जा सकता है, स्थानांतरण के दौरान गिर सकता है, या प्लेसमेंट के बाद सही ढंग से स्थित नहीं रह सकता है।

JUKI का RX-6 EPV फ़ंक्शन इन उत्पादन घटनाओं के आसपास छवि-आधारित जानकारी प्रदान करने के लिए डिज़ाइन किया गया है, जिससे ऑपरेटरों को प्रक्रिया समस्याओं की जांच करते समय अतिरिक्त साक्ष्य प्राप्त करने की अनुमति मिलती है। 51श्रीमती पीडीएफ

इसलिए एक दोषपूर्ण मॉनिटरिंग मॉड्यूल केवल छवि कैप्चर को प्रभावित नहीं करता है। यह रखरखाव और गुणवत्ता-नियंत्रण कर्मियों के लिए उपलब्ध प्रक्रिया जानकारी की मात्रा को भी कम कर सकता है।

समाधान

क्षतिग्रस्त या अस्थिर EPV120 को सही मिलान वाले से बदलना40129657 / साइबरऑप्टिक्स 8019294इकाई संगत RX-6 कॉन्फ़िगरेशन की इच्छित एंबेडेड प्रक्रिया सत्यापन क्षमता को पुनर्स्थापित करने में मदद कर सकती है। JUKI भाग संख्या 40129657 को EPV120 के रूप में प्रलेखित किया गया है, जबकि उद्योग भागों के संदर्भ उसी असेंबली को साइबरऑप्टिक्स 8019294 के साथ जोड़ते हैं।

प्रतिस्थापन के बाद, तकनीशियनों को यह पुष्टि करनी चाहिए कि मॉड्यूल ठीक से स्थापित है, विद्युत रूप से जुड़ा हुआ है, मशीन द्वारा पहचाना गया है, और सही सॉफ्टवेयर और उत्पादन सेटिंग्स के साथ काम कर रहा है।

ईपीवी प्रणाली को आरएक्स-6 उत्पादन डेटा के भीतर कॉन्फ़िगर किया जा सकता है ताकि यह नियंत्रित किया जा सके कि छवियां ली गई हैं या नहीं और घटक उपस्थिति निरीक्षण किया गया है या नहीं। मशीन दस्तावेज़ीकरण में डिवाइस को एक साधारण स्टैंडअलोन कैमरा के रूप में मानने के बजाय चयन योग्य ईपीवी ऑपरेटिंग मोड शामिल हैं। 51श्रीमती पीडीएफ

इस कारण से, प्रतिस्थापन में सामान्यतः हार्डवेयर निरीक्षण और कार्यात्मक सत्यापन दोनों शामिल होने चाहिए।

स्थापना के बाद अनुशंसित जाँच

मॉड्यूल को एक सटीक ऑप्टिकल और इलेक्ट्रॉनिक घटक के रूप में संभाला जाना चाहिए। ऑप्टिकल सतहों को छूने से बचें और स्थापना के दौरान यूनिट को संदूषण, यांत्रिक झटके और इलेक्ट्रोस्टैटिक डिस्चार्ज से बचाएं।

विशेष विवरण

पहचानकर्ताईपीवी120,40129657, औरसाइबरऑप्टिक्स 8019294उपलब्ध भागों के संदर्भ में जुड़े हुए हैं, और RX-6 दस्तावेज़ीकरण प्रक्रिया-सत्यापन फ़ंक्शन के रूप में EPV के उपयोग की पुष्टि करता है।

EPV120 और LNC120 अंतर

इन दो RX-6 घटकों को भ्रमित नहीं किया जाना चाहिए।

JUKI RX-6 को लेजर सेंटरिंग के लिए LNC120 का उपयोग करने वाला बताता है, जबकि इसका प्लेसमेंट-मॉनिटर/EPV सिस्टम उत्पादन घटनाओं की जांच के लिए इमेजिंग का उपयोग करता है। जूकी

यह अंतर विशेष रूप से महत्वपूर्ण है जब ग्राहक केवल "आरएक्स-6 सेंसर" या "आरएक्स-6 कैमरा" जैसा विवरण प्रदान करते हैं।

आवेदन

JUKI EPV120 40129657 संगत RX-6 उपकरण संचालित करने वाले SMT असेंबली वातावरण में उपयोग के लिए है।

विशिष्ट अनुप्रयोगों में शामिल हैं:

प्रक्रिया-निगरानी छवियों का एक महत्वपूर्ण लाभ समस्या निवारण है। जब कोई प्लेसमेंट दोष होता है, तो उत्पादन कर्मी केवल तैयार पीसीबी पर निर्भर रहने के बजाय विभिन्न संभावित कारणों के बीच अंतर करने के लिए रिकॉर्ड की गई प्रक्रिया जानकारी का उपयोग कर सकते हैं।

उदाहरण के लिए, ऑपरेटर को यह निर्धारित करने की आवश्यकता हो सकती है कि क्या कोई घटक पिकअप से पहले उपलब्ध था, क्या पिकअप सही ढंग से हुआ था, या क्या प्लेसमेंट चरण के आसपास कोई असामान्य स्थिति दिखाई दी थी।

आरएक्स-6 ईपीवी सिस्टम के उद्योग विवरण से पता चलता है कि सिर के चारों ओर एकीकृत लघु कैमरे पिकअप और प्लेसमेंट से पहले और बाद के चरणों को कैप्चर कर सकते हैं, जिससे विफलता विश्लेषण और प्रक्रिया ट्रेसेबिलिटी के लिए उपयोगी डेटा प्रदान किया जा सकता है। फ्लिपHTML5

यह काम किस प्रकार करता है

ईपीवी का मतलब हैएंबेडेड प्रक्रिया सत्यापन. आरएक्स-6 पर, सिस्टम को एक अलग डाउनस्ट्रीम निरीक्षण मशीन के रूप में कार्य करने के बजाय प्लेसमेंट प्रक्रिया में एकीकृत किया गया है।

प्रोग्राम किए गए ऑपरेशन के दौरान, मशीन चयनित उत्पादन बिंदुओं पर छवियां लेने के लिए ईपीवी का उपयोग कर सकती है। JUKI का RX-6 ऑपरेटिंग दस्तावेज़ विशेष रूप से प्लेसमेंट बिंदुओं की तस्वीरें खींचने और घटक उपस्थिति निर्णय करने के लिए EPV सेटिंग्स की अनुमति देता है। 51श्रीमती पीडीएफ

सामान्य परिचालन अनुक्रम को निम्नानुसार संक्षेपित किया जा सकता है:

1. घटक तैयारी

प्लेसमेंट हेड आवश्यक घटक एकत्र करने के लिए प्रोग्राम किए गए फीडर स्थिति की ओर बढ़ता है।

1. पिकअप निगरानी

उत्पादन और ईपीवी कॉन्फ़िगरेशन के आधार पर, पिकअप प्रक्रिया के आसपास छवि जानकारी प्राप्त की जा सकती है।

1. घटक स्थानांतरण

मशीन घटक को प्रोग्राम किए गए पीसीबी प्लेसमेंट स्थिति की ओर स्थानांतरित करती है।

1. प्लेसमेंट निगरानी

ईपीवी प्रणाली प्लेसमेंट प्रक्रिया से जुड़ी जानकारी एकत्र करती है।

1. सत्यापन

छवियों या निरीक्षण जानकारी का उपयोग यह निर्धारित करने में सहायता के लिए किया जा सकता है कि अपेक्षित घटक स्थिति मौजूद है या नहीं।

1. प्रक्रिया विश्लेषण

जब कोई उत्पादन असामान्यता होती है, तो उपलब्ध ईपीवी जानकारी तकनीशियनों को यह विश्लेषण करने में सहायता कर सकती है कि समस्या कहां हुई।

यह प्रक्रिया अकेले एक साधारण मशीन अलार्म की तुलना में रखरखाव कर्मियों को अधिक जानकारी देती है।

इसे समझना भी जरूरी हैEPV120 LNC120 कंपोनेंट सेंटरिंग को प्रतिस्थापित नहीं करता है. जेयूकेआई की लेजर पहचान तकनीक लेजर माप का उपयोग करके घटक स्थिति और कोण की गणना करती है, जबकि ईपीवी एक अलग प्रक्रिया-निगरानी भूमिका निभाती है। जूकी

कैसे चुने

सही ईपीवी प्रतिस्थापन भाग का चयन मुख्य रूप से मशीन मॉडल, मौजूदा भाग संख्या, मॉड्यूल पहचान और भौतिक कॉन्फ़िगरेशन पर आधारित होना चाहिए।

1. JUKI भाग संख्या की पुष्टि करें

जांचें कि क्या मौजूदा इकाई चिह्नित है:

40129657

किसी प्रतिस्थापन का चयन केवल इसलिए न करें क्योंकि वह एक जैसा दिखता है।

2. ईपीवी मॉडल की पुष्टि करें

सत्यापित करें:

ईपीवी120

आरएक्स-श्रृंखला मशीनों में कई ऑप्टिकल और सेंसिंग घटक हो सकते हैं, इसलिए मॉडल पदनाम महत्वपूर्ण है।

3. साइबरऑप्टिक्स नंबर की पुष्टि करें

जहां दिखाई दे, वहां जांचें कि क्या इकाई में:

8019294

उपलब्ध भागों के संदर्भ साइबरऑप्टिक्स 8019294 को JUKI 40129657 EPV120 के साथ जोड़ते हैं।

4. मशीन की पुष्टि करें

यह उत्पाद इससे संबद्ध हैजुकी आरएक्स-6प्लैटफ़ॉर्म। ऑर्डर देने से पहले मशीन कॉन्फ़िगरेशन को अभी भी सत्यापित किया जाना चाहिए क्योंकि उत्पादन उपकरण में अलग-अलग हेड स्पेसिफिकेशन या पिछले संशोधन हो सकते हैं।

5. EPV120 को LNC120 के साथ भ्रमित न करें

यह सबसे महत्वपूर्ण चयन बिंदुओं में से एक है.

यदि आपको आवश्यकता हो40129658 / साइबरऑप्टिक्स 8017990, आप का जिक्र कर रहे हैंLNC120 लेजर पहचान इकाई, EPV120 40129657 नहीं।

6. ऑर्डर करने से पहले तस्वीरें भेजें

शीघ्र पुष्टि के लिए, प्रदान करें:

शिपमेंट से पहले सही पहचान से इंस्टॉलेशन में देरी और अनावश्यक उत्पादन डाउनटाइम को कम किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: JUKI 40129657 EPV120 का उपयोग किस लिए किया जाता है?

EPV120 RX-6 एंबेडेड प्रोसेस वेरिफिकेशन सिस्टम से जुड़ा है। यह घटक पिकअप और प्लेसमेंट संचालन के आसपास छवि-आधारित निगरानी का समर्थन करता है, जिससे उत्पादन कर्मियों को घटक उपस्थिति को सत्यापित करने, प्रक्रिया की जानकारी बनाए रखने और एसएमटी प्लेसमेंट असामान्यताओं की जांच करने में मदद मिलती है। 51श्रीमती पीडीएफ

Q2: क्या EPV120 LNC120 लेजर सेंसर के समान है?

नंबर EPV120 और LNC120 अलग-अलग कार्य करते हैं। EPV120 छवि-आधारित प्लेसमेंट प्रक्रिया सत्यापन से जुड़ा है, जबकि LNC120 लेजर पहचान इकाई है जिसका उपयोग घटक केंद्रीकरण और स्थिति माप के लिए किया जाता है। जुकी

Q3: कौन सी मशीन JUKI 40129657 EPV120 का उपयोग करती है?

40129657 EPV120 किससे संबद्ध है?JUKI RX-6 SMT प्लेसमेंट मशीन. प्रतिस्थापन का ऑर्डर देने से पहले ग्राहकों को मौजूदा पार्ट लेबल और मशीन कॉन्फ़िगरेशन की पुष्टि करनी चाहिए। 富士泰

Q4: क्या साइबरऑप्टिक्स 8019294 JUKI 40129657 के बराबर है?

भागों के संदर्भ पहचानते हैंसाइबरऑप्टिक्स 8019294के साथ साथजेयूकेआई 40129657/ईपीवी120. खरीदारी की पुष्टि के लिए, शिपमेंट से पहले संपूर्ण लेबल, भौतिक इकाई, कनेक्टर व्यवस्था और मशीन मॉडल की तुलना करें।

Q5: पूछताछ के लिए मुझे कौन सी जानकारी प्रदान करनी चाहिए?

कृपया अपना मशीन मॉडल, आवश्यक मात्रा, जेयूकेआई पार्ट नंबर, साइबरऑप्टिक्स नंबर और मौजूदा ईपीवी मॉड्यूल लेबल की एक स्पष्ट तस्वीर प्रदान करें। यह तेजी से अनुकूलता की पुष्टि और उद्धरण तैयार करने की अनुमति देता है।

हमसे संपर्क करें

की तलाश के लिएJUKI RX-6 EPV120 40129657 साइबरऑप्टिक्स 8019294प्रतिस्थापन मॉड्यूल?

कृपया हमें अपना भेजेंमशीन मॉडल, भाग संख्या, आवश्यक मात्रा, वर्तमान मॉड्यूल तस्वीरें, और दोष विवरण. हमारी टीम कोटेशन और शिपमेंट से पहले सही विनिर्देश को सत्यापित करने में मदद कर सकती है।

हम उपकरण रखरखाव, उत्पादन-लाइन मरम्मत और प्रतिस्थापन आवश्यकताओं के लिए एसएमटी मशीन स्पेयर पार्ट्स की आपूर्ति करते हैं।उपलब्धता, उद्धरण और अनुकूलता पुष्टि के लिए आज ही हमसे संपर्क करें।
