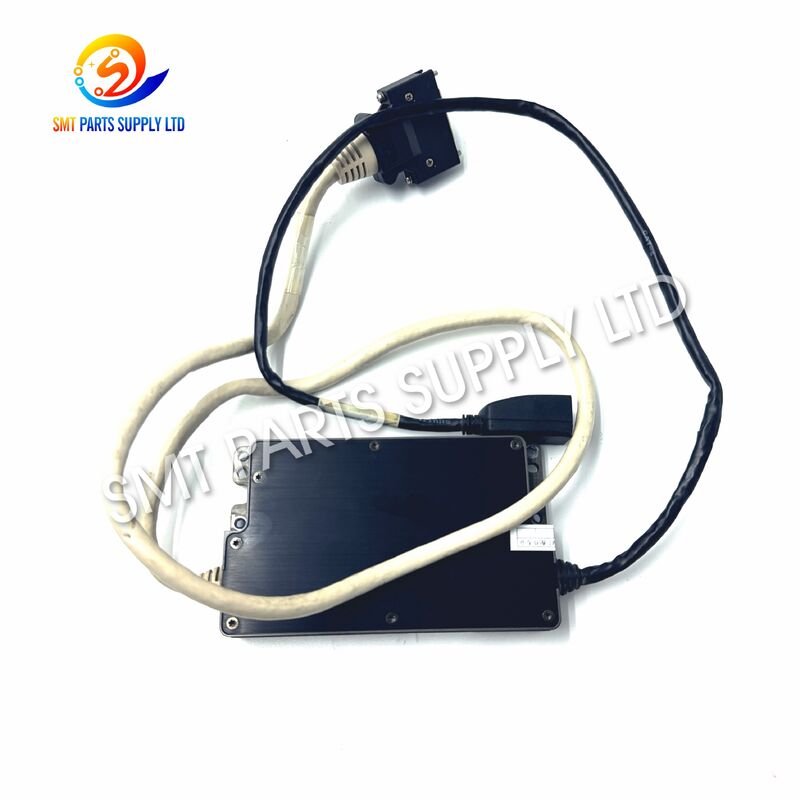

RX-6 SMT माउंटर के लिए JUKI LNC120 40129658 लेजर सेंसर

JUKI LNC120 40129658 लेजर सेंसर RX-6 SMT माउंटिंग के लिए

यह JUKI LNC120 40129658 लेजर सेंसर संगत RX-6 SMT प्लेसमेंट उपकरण में उपयोग किया जाने वाला एक सटीक पहचान घटक है। आमतौर पर CyberOptics 8017990 से जुड़ा हुआ, LNC120 पिक-एंड-प्लेस प्रक्रिया के दौरान लेजर-आधारित घटक केंद्रीकरण का समर्थन करता है।

प्लेसमेंट नोजल द्वारा घटक उठाए जाने के बाद, लेजर पहचान प्रणाली उसकी स्थिति और घूर्णी अभिविन्यास को मापती है। मशीन फिर घटक को पीसीबी पर माउंट करने से पहले आवश्यक सुधार की गणना कर सकती है।

यह ऑन-द-फ्लाई पहचान विधि तेज उत्पादन चक्र बनाए रखने में मदद करती है क्योंकि प्लेसमेंट हेड चलते समय लागू घटकों को मापा जा सकता है। RX-श्रृंखला उपकरण चलाने वाले SMT कारखानों के लिए, LNC120 विश्वसनीय पहचान, स्थिर घटक संरेखण और सुसंगत प्लेसमेंट प्रदर्शन बनाए रखने के लिए एक महत्वपूर्ण स्पेयर पार्ट है।

कारण — लेजर पहचान की समस्याएं क्यों होती हैं

लेजर सेंसर एक मांग वाले SMT उत्पादन वातावरण में लगातार काम करता है। समय के साथ, संदूषण, कनेक्टर की समस्याएं, यांत्रिक प्रभाव, पुराने इलेक्ट्रॉनिक घटक, गलत अंशांकन, या प्लेसमेंट प्रणाली में कहीं और की समस्याओं से पहचान प्रदर्शन प्रभावित हो सकता है।

विशिष्ट लक्षण शामिल हैं:

लेजर-संबंधित अलार्म का मतलब हमेशा यह नहीं होता है कि LNC120 स्वयं विफल हो गया है।

सेंसर को बदलने से पहले, तकनीशियनों को नोजल, फीडर पिकअप स्थिति, वैक्यूम स्थिति, केबल, कनेक्टर, घटक पैरामीटर और मशीन अंशांकन का भी निरीक्षण करना चाहिए।

सही निदान अनावश्यक भाग प्रतिस्थापन और उत्पादन डाउनटाइम को कम कर सकता है।

समाधान — RX-6 पहचान रखरखाव के लिए सही प्रतिस्थापन

जब निरीक्षण पुष्टि करता है कि स्थापित लेजर सेंसर खराब या अस्थिर है, तो सही LNC120 कॉन्फ़िगरेशन के साथ इसे बदलने से सामान्य पहचान संचालन को बहाल करने में मदद मिल सकती है।

इस उत्पाद के लिए, मुख्य पहचान जानकारी है:

विश्वसनीय खरीद के लिए, खरीदारों को ऑर्डर करने से पहले मूल सेंसर लेबल, कनेक्टर व्यवस्था, माउंटिंग संरचना और मशीन मॉडल की तुलना करनी चाहिए।

समान दिखने वाले लेजर असेंबली में अलग-अलग विद्युत विनिर्देश या मशीन अनुप्रयोग हो सकते हैं। सटीक भाग संख्या को हमेशा प्राथमिक चयन संदर्भ के रूप में माना जाना चाहिए।

विनिर्देश

मुख्य कार्य

LNC120 का उपयोग मुख्य रूप से प्लेसमेंट सिस्टम को घटक पहचान जानकारी प्रदान करने के लिए किया जाता है।

इसके प्रमुख कार्यों में शामिल हैं:

सेंसर पूर्ण प्लेसमेंट नियंत्रण प्रणाली का केवल एक हिस्सा है। अंतिम पोजिशनिंग प्रदर्शन मशीन अंशांकन, नोजल स्थिति, घटक प्रोग्रामिंग, यांत्रिक सटीकता और फीडर स्थिरता पर भी निर्भर करता है।

अनुप्रयोग

LNC120 40129658 पेशेवर SMT उत्पादन वातावरण में संगत प्लेसमेंट उपकरण चलाने वाले रखरखाव और प्रतिस्थापन अनुप्रयोगों के लिए उपयुक्त है।

विशिष्ट अनुप्रयोगों में शामिल हैं:

• उपभोक्ता इलेक्ट्रॉनिक्स पीसीबी असेंबली

• ऑटोमोटिव इलेक्ट्रॉनिक्स विनिर्माण

• औद्योगिक नियंत्रण बोर्ड उत्पादन

• संचार उपकरण असेंबली

• एलईडी इलेक्ट्रॉनिक्स विनिर्माण

• बिजली आपूर्ति पीसीबी उत्पादन

• इलेक्ट्रॉनिक मॉड्यूल असेंबली

• ईएमएस अनुबंध निर्माण

• उच्च-मिक्स SMT उत्पादन

• उच्च-मात्रा प्लेसमेंट लाइनें

यह विशेष रूप से उन कारखानों के लिए उपयोगी है जिन्हें घटक पहचान समस्याओं के कारण डाउनटाइम को कम करने के लिए विश्वसनीय स्पेयर-पार्ट्स समर्थन की आवश्यकता होती है।

विशिष्ट रखरखाव परिदृश्य

1. पहचान त्रुटि मरम्मत

बार-बार पहचान त्रुटियां लेजर पहचान प्रणाली में समस्या का संकेत दे सकती हैं। नोजल, फीडर, वैक्यूम, पैरामीटर, केबल और अंशांकन की जांच के बाद, LNC120 का मूल्यांकन एक संभावित प्रतिस्थापन आइटम के रूप में किया जा सकता है।

2. निवारक स्पेयर पार्ट्स स्टॉक

कई RX-6 मशीनों को चलाने वाले कारखाने अप्रत्याशित हार्डवेयर विफलताओं की स्थिति में उत्पादन में रुकावट को कम करने के लिए महत्वपूर्ण पहचान घटकों को स्टॉक में रख सकते हैं।

3. प्रयुक्त मशीन नवीनीकरण

जब RX-श्रृंखला मशीन का उत्पादन के लिए नवीनीकरण किया जाता है, तो मशीन के नियमित संचालन में लौटने से पहले पहचान प्रणाली को निरीक्षण और घटक प्रतिस्थापन की आवश्यकता हो सकती है।

4. उत्पादन लाइन रिकवरी

एक संगत प्रतिस्थापन सेंसर रखरखाव टीमों को मशीन संचालन को बहाल करने में मदद कर सकता है जब मूल इकाई को खराब पुष्टि की गई हो।

5. पहचान स्थिरता में सुधार

क्षतिग्रस्त या अस्थिर लेजर इकाई को बदलने से सुसंगत घटक पहचान को ठीक करने में मदद मिल सकती है जब दोष सेंसर से ही उत्पन्न होता है।

यह कैसे काम करता है

LNC120 प्लेसमेंट हेड के घटक हैंडलिंग चक्र के दौरान संचालित होता है।

चरण 1 — घटक पिकअप

प्लेसमेंट नोजल फीडर, ट्रे, या अन्य घटक आपूर्ति इकाई से एक घटक उठाता है।

चरण 2 — लेजर स्कैनिंग

प्लेसमेंट हेड चलते समय घटक लेजर पहचान क्षेत्र से गुजरता है।

चरण 3 — मापन

लेजर प्रणाली घटक प्रोफ़ाइल को मापती है और उसकी सापेक्ष स्थिति निर्धारित करती है।

चरण 4 — रोटेशन गणना

पहचान प्रणाली प्रोग्राम की गई अभिविन्यास से कोणीय विचलन की पहचान करती है।

चरण 5 — स्थिति सुधार

मशीन नियंत्रण प्रणाली आवश्यक X, Y, और घूर्णी सुधार की गणना करती है।

चरण 6 — घटक प्लेसमेंट

सुधार के बाद, घटक को प्रोग्राम की गई पीसीबी स्थिति पर माउंट किया जाता है।

यह प्रक्रिया हर संगत घटक के लिए एक अलग पहचान स्टेशन पर अनावश्यक आंदोलन की आवश्यकता के बिना कुशल पहचान का समर्थन करती है।

ऑन-द-फ्लाई पहचान क्यों महत्वपूर्ण है

आधुनिक SMT उत्पादन के लिए गति और सटीकता दोनों की आवश्यकता होती है।

LNC120 हेड मूवमेंट के दौरान पहचान का समर्थन करता है, जिससे मशीन को घटक माप को सामान्य पिक-एंड-प्लेस चक्र के साथ संयोजित करने में मदद मिलती है।

यह कई उत्पादन लाभ प्रदान करता है:

वास्तविक उत्पादन प्रदर्शन पूर्ण मशीन कॉन्फ़िगरेशन और ऑपरेटिंग स्थिति पर निर्भर करता है।

संबंधित मॉडल तुलना

विभिन्न JUKI मशीन पीढ़ियां विभिन्न लेजर पहचान असेंबली का उपयोग करती हैं। समान नाम या समान आवास का मतलब यह नहीं है कि सेंसर विनिमेय हैं।

RX-6 के लिए 40129658 की आवश्यकता है, खरीदारों को केवल इसलिए कि इसका स्वरूप समान दिखता है, किसी अन्य सेंसर को चुनने के बजाय मूल भाग संख्या के अनुसार LNC120 का चयन करना चाहिए।

LNC120 बनाम LNC60

दोनों उत्पाद संबंधित पहचान कार्य करते हैं लेकिन विभिन्न उपकरण कॉन्फ़िगरेशन के लिए अभिप्रेत हैं।

कैसे चुनें

सही सेंसर चयन स्थापना समस्याओं और अनावश्यक मशीन डाउनटाइम को रोक सकता है।

1. मशीन मॉडल की पुष्टि करें

पहले सटीक प्लेसमेंट मशीन मॉडल की पुष्टि करें।

इस उत्पाद के लिए, प्राथमिक अनुप्रयोग JUKI RX-6 है।

केवल इसलिए लेजर सेंसर ऑर्डर न करें क्योंकि उपकरण JUKI प्लेसमेंट तकनीक का उपयोग करता है।

2. भाग संख्या की पुष्टि करें

मौजूदा इकाई पर लेबल की जांच करें।

इस उत्पाद के लिए लक्ष्य भाग संख्या है:

40129658 / 401-29658

3. सेंसर मॉडल की पुष्टि करें

सेंसर मॉडल इससे मेल खाना चाहिए:

LNC120

LNC60, LNC120-8, EPV120, या किसी अन्य लेजर असेंबली को स्वचालित रूप से प्रतिस्थापित न करें।

4. कनेक्टर कॉन्फ़िगरेशन की तुलना करें

कनेक्टर की मात्रा, कनेक्टर की स्थिति, केबल व्यवस्था और भौतिक इंटरफ़ेस की जांच करें।

5. माउंटिंग संरचना की तुलना करें

माउंटिंग पॉइंट और हाउसिंग कॉन्फ़िगरेशन मूल असेंबली से मेल खाना चाहिए।

6. ऑर्डर करने से पहले तस्वीरें प्रदान करें

तेजी से संगतता पुष्टि के लिए, स्पष्ट तस्वीरें भेजें:

• मूल उत्पाद लेबल

• सेंसर हाउसिंग

• कनेक्टर

• माउंटिंग साइड

• यदि आवश्यक हो तो मशीन नेमप्लेट

अनुशंसित पूछताछ जानकारी

पूरी जानकारी प्रदान करने से पुष्टि समय कम हो जाता है और ऑर्डर करने की गलतियों को कम किया जाता है।

स्थापना सिफारिशें

चूंकि LNC120 एक सटीक इलेक्ट्रॉनिक और ऑप्टिकल घटक है, इसलिए स्थापना SMT प्लेसमेंट उपकरण से परिचित तकनीशियनों द्वारा की जानी चाहिए।

स्थापना से पहले:

• रखरखाव प्रक्रियाओं के अनुसार मशीन पावर डिस्कनेक्ट करें।

• उचित ESD सुरक्षा का उपयोग करें।

• भाग संख्या की फिर से पुष्टि करें।

• भौतिक क्षति के लिए कनेक्टर की जांच करें।

• सेंसर क्षेत्र को साफ रखें।

• ऑप्टिकल सतहों को छूने से बचें।

• सेंसर फिट करने से पहले माउंटिंग क्षेत्र का निरीक्षण करें।

प्रतिस्थापन के बाद, लागू सेवा प्रक्रिया के अनुसार मशीन की जांच की जानी चाहिए।

परीक्षण में शामिल हो सकते हैं:

• सेंसर संचार पुष्टि

• पहचान-कार्य जांच

• पिकअप परीक्षण

• घटक पहचान परीक्षण

• अंशांकन सत्यापन

• प्लेसमेंट परीक्षण

• बार-बार उत्पादन-चक्र सत्यापन

उचित तकनीकी दस्तावेज के बिना मशीन पैरामीटर न बदलें।

समस्या निवारण संदर्भ

लेजर सेंसर को बदलना आम तौर पर केवल एक मशीन अलार्म के बजाय व्यवस्थित समस्या निवारण पर आधारित होना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: LNC120 40129658 का मुख्य उद्देश्य क्या है?

LNC120 संगत प्लेसमेंट उपकरण में लेजर-आधारित घटक पहचान और केंद्रीकरण करता है। यह घटक की स्थिति और रोटेशन को मापता है ताकि मशीन पीसीबी पर भाग को माउंट करने से पहले सुधार लागू कर सके।

Q2: क्या 40129658 JUKI RX-6 के लिए उपयुक्त है?

हाँ। भाग संख्या 40129658 LNC120 लेजर पहचान प्रणाली से जुड़ा है जिसका उपयोग RX-6 अनुप्रयोगों के लिए किया जाता है। खरीदारों को ऑर्डर करने से पहले मूल मशीन कॉन्फ़िगरेशन और सेंसर लेबल को सत्यापित करना चाहिए।

Q3: क्या LNC120 सीधे LNC60 को बदल सकता है?

कोई प्रत्यक्ष प्रतिस्थापन नहीं माना जाना चाहिए। LNC120 और LNC60 विभिन्न मशीन पीढ़ियों और भाग संख्याओं से जुड़े हैं। प्रतिस्थापन का चयन करते समय हमेशा मूल उपकरण विनिर्देश का पालन करें।

Q4: खरीदने से पहले मुझे क्या जांचना चाहिए?

मशीन मॉडल, सेंसर मॉडल, भाग संख्या, संदर्भ संख्या, कनेक्टर, माउंटिंग संरचना और मूल लेबल की पुष्टि करें। संगतता सत्यापन के लिए स्पष्ट तस्वीरें प्रदान करने की अत्यधिक अनुशंसा की जाती है।

Q5: क्या LNC120 प्रतिस्थापन के बाद मशीन की जांच की आवश्यकता है?

हाँ। स्थापना के बाद, पहचान संचालन, संचार, अंशांकन, पिकअप प्रदर्शन और प्लेसमेंट परिणामों की जांच प्रासंगिक मशीन रखरखाव प्रक्रिया के अनुसार की जानी चाहिए।

हमसे संपर्क करें

मशीन मरम्मत, स्पेयर-पार्ट्स इन्वेंट्री, या उत्पादन-लाइन रखरखाव के लिए JUKI RX-6 LNC120 40129658 लेजर सेंसर की तलाश है?

कृपया हमें निम्नलिखित जानकारी भेजें:

• मशीन मॉडल

• भाग संख्या

• सेंसर मॉडल

• CyberOptics संदर्भ संख्या

• आवश्यक मात्रा

• आवश्यक स्थिति

• मूल सेंसर तस्वीरें

• लेबल और कनेक्टर तस्वीरें

हम कोटेशन से पहले उत्पाद कॉन्फ़िगरेशन की जांच करने में मदद कर सकते हैं और सही SMT मशीन स्पेयर पार्ट का चयन करने में आपकी सहायता कर सकते हैं।

उपलब्धता, संगतता पुष्टि और कोटेशन के लिए अपनी भाग संख्या और आवश्यक मात्रा भेजें।
