Panasonic KXFE00GXA00 MC16CB-4 SMT हेड कंट्रोल बोर्ड CM402 CM602 प्लेसमेंट मशीनों के लिए

पैनासोनिक KXFE00GXA00 N610090171AA T0710095 MC16CB-4 हेड कंट्रोल बोर्ड CM402 CM602

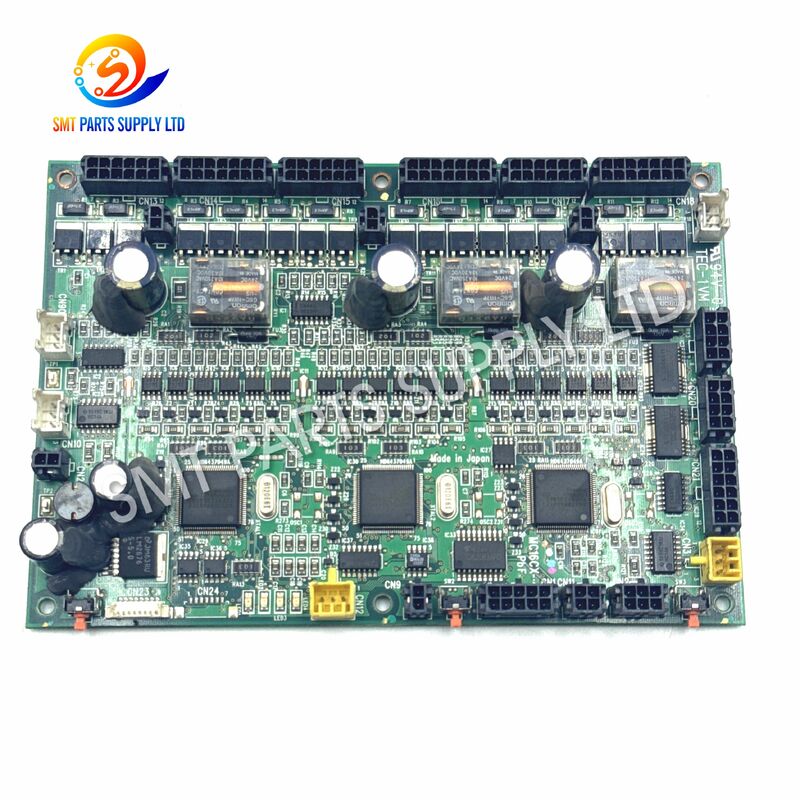

पैनासोनिक KXFE00GXA00 N610090171AA T0710095 MC16CB-4 SMT हेड कंट्रोल बोर्ड एक औद्योगिक प्रिंटेड सर्किट बोर्ड है जिसका उपयोग संगत प्लेसमेंट-हेड कंट्रोल असेंबली में किया जाता है। यह SMT उत्पादन के दौरान मशीन कंट्रोलर और हेड-संबंधित घटकों के बीच इलेक्ट्रॉनिक संकेतों के प्रसारण, प्रसंस्करण और समन्वय का समर्थन करता है।

यह बोर्ड आमतौर पर रखरखाव प्रतिस्थापन, उत्पादन-लाइन रिकवरी, मशीन नवीनीकरण और महत्वपूर्ण स्पेयर-पार्ट्स इन्वेंट्री के लिए चुना जाता है। महत्वपूर्ण पहचान संदर्भों में KXFE00GXA00, N610090171AA, T0710095, MC16CB, और MC16CB-4 शामिल हैं।

चूंकि CM402 और CM602 मशीनें विभिन्न हेड कॉन्फ़िगरेशन, पीसीबी संशोधन, कनेक्टर लेआउट और नियंत्रण प्रणालियों का उपयोग कर सकती हैं, इसलिए संगतता केवल मशीन मॉडल से निर्धारित नहीं की जानी चाहिए। खरीदारों को ऑर्डर की पुष्टि करने से पहले पूर्ण भाग संख्या, पीसीबी अंकन, कनेक्टर की स्थिति, माउंटिंग छेद, घटक लेआउट, मौजूदा बोर्ड की तस्वीरें और मशीन कॉन्फ़िगरेशन की तुलना करनी चाहिए।

SMT पार्ट्स सप्लाई लिमिटेड इलेक्ट्रॉनिक्स निर्माताओं, मरम्मत कंपनियों, उपकरण पुनर्निर्माणकर्ताओं और अंतरराष्ट्रीय वितरकों के लिए SMT मशीन नियंत्रण बोर्ड और संबंधित रखरखाव भागों की आपूर्ति करता है।

प्लेसमेंट हेड SMT मशीन के सबसे महत्वपूर्ण ऑपरेटिंग अनुभागों में से एक है। उत्पादन के दौरान, हेड को कमांड प्राप्त करने, फीडबैक संकेतों की निगरानी करने, संबंधित विद्युत उपकरणों का समन्वय करने और मशीन नियंत्रण प्रणाली के साथ लगातार संवाद करने की आवश्यकता होती है।

जब हेड कंट्रोल बोर्ड अस्थिर, क्षतिग्रस्त, दूषित या विद्युत रूप से खराब हो जाता है, तो मशीन में रुक-रुक कर अलार्म, आरंभीकरण विफलता, असामान्य हेड प्रतिक्रिया, या बार-बार उत्पादन रुकावटें हो सकती हैं।

नियंत्रण-बोर्ड की खराबी विद्युत, पर्यावरणीय, यांत्रिक, या रखरखाव-संबंधित कारकों के कारण हो सकती है।

निम्नलिखित लक्षण हेड-नियंत्रण समस्या का संकेत दे सकते हैं, लेकिन वे MC16CB-4 बोर्ड के खराब होने का प्रमाण नहीं देते हैं। समान लक्षण मोटर्स, केबल, सेंसर, एनकोडर, ड्राइवर, बिजली की आपूर्ति, वाल्व, या यांत्रिक असेंबली के कारण भी हो सकते हैं।

जब समस्या निवारण पुष्टि करता है कि स्थापित नियंत्रण बोर्ड खराब है, तो इसे सही ढंग से पहचाने गए KXFE00GXA00 N610090171AA MC16CB-4 बोर्ड से बदलने से स्थिर हेड-सेक्शन संचार और मशीन संचालन को बहाल करने में मदद मिल सकती है।

प्रतिस्थापन बोर्ड को केवल उपस्थिति के बजाय पूर्ण तकनीकी पहचान के अनुसार चुना जाना चाहिए।

• सत्यापित नियंत्रण-बोर्ड विफलता से प्रभावित मशीनों को ठीक करने में मदद करता है।
• बार-बार इलेक्ट्रॉनिक अलार्म के कारण उत्पादन डाउनटाइम को कम करता है।
• संगत प्लेसमेंट-हेड सिस्टम के भीतर स्थिर संचार का समर्थन करता है।
• मशीन मरम्मत और नवीनीकरण के लिए एक व्यावहारिक प्रतिस्थापन प्रदान करता है।
• रखरखाव टीमों को महत्वपूर्ण स्पेयर-पार्ट्स इन्वेंट्री तैयार करने में मदद करता है।
• मोटर्स या सेंसर के अनावश्यक प्रतिस्थापन के जोखिम को कम करता है।
• कई उत्पादन लाइनों के लिए मानकीकृत भाग-संख्या प्रबंधन का समर्थन करता है।
• रखरखाव दक्षता में सुधार करता है जब स्थापित बोर्ड की मज़बूती से मरम्मत नहीं की जा सकती है।

अंतिम संगतता पुष्टि के लिए केवल मशीन मॉडल की जानकारी पर्याप्त नहीं है। CM402 और CM602 मशीनें विभिन्न प्लेसमेंट हेड, आंतरिक वायरिंग, पीसीबी संशोधन, कनेक्टर लेआउट, सॉफ्टवेयर कॉन्फ़िगरेशन और विद्युत नियंत्रण प्रणालियों का उपयोग कर सकती हैं।

खरीदार को ऑर्डर करने से पहले निम्नलिखित विवरणों की पुष्टि करनी चाहिए:

• पूर्ण मशीन मॉडल।
• मशीन सीरियल नंबर।
• प्लेसमेंट-हेड का प्रकार।
• KXFE00GXA00 अंकन।
• N610090171AA अंकन।
• T0710095 पीसीबी संख्या।
• MC16CB या MC16CB-4 पहचान।
• सामने और पीछे के बोर्ड की तस्वीरें।
• कनेक्टर की मात्रा और स्थिति।
• माउंटिंग-होल लेआउट।
• मौजूदा मशीन अलार्म की जानकारी।

उत्पाद पहचान के लिए नीचे दिए गए संदर्भों का उपयोग किया जाता है। समान अंकन को तकनीकी पुष्टि के बिना स्वचालित रूप से विनिमेय नहीं माना जाना चाहिए।

दो SMT नियंत्रण बोर्डों में समान आकार, माउंटिंग पॉइंट, या कनेक्टर आकार हो सकते हैं लेकिन उनमें अलग-अलग सर्किट या नियंत्रण कार्य हो सकते हैं। संभावित अंतरों में शामिल हैं:

• कनेक्टर पिन असाइनमेंट।
• इनपुट और आउटपुट सिग्नल परिभाषाएँ।
• हेड मोटर नियंत्रण इंटरफेस।
• सेंसर संचार सर्किट।
• पीसीबी घटक व्यवस्था।
• हार्डवेयर संशोधन।
• आंतरिक कॉन्फ़िगरेशन।
• मशीन सॉफ्टवेयर संगतता।
• प्लेसमेंट-हेड का प्रकार।
• कैलिब्रेशन आवश्यकताएँ।

गलत मिलान वाले बोर्ड का उपयोग करने से मशीन अलार्म, संचार विफलता, गलत संचालन, या अतिरिक्त घटक क्षति हो सकती है।

KXFE00GXA00 N610090171AA MC16CB-4 हेड कंट्रोल बोर्ड पेशेवर SMT मशीन रखरखाव और इलेक्ट्रॉनिक्स निर्माण वातावरण के लिए उपयुक्त है।

• उपभोक्ता इलेक्ट्रॉनिक्स निर्माण।
• ऑटोमोटिव इलेक्ट्रॉनिक्स असेंबली।
• संचार उपकरण उत्पादन।
• औद्योगिक नियंत्रण पीसीबी असेंबली।
• एलईडी प्रकाश उत्पादन।
• चिकित्सा इलेक्ट्रॉनिक्स निर्माण।
• बिजली आपूर्ति असेंबली।
• सेमीकंडक्टर-संबंधित इलेक्ट्रॉनिक्स उत्पादन।
• अनुबंध इलेक्ट्रॉनिक्स निर्माण।
• प्रिंटेड सर्किट बोर्ड असेंबली सेवाएं।

• SMT कारखाने।
• उपकरण रखरखाव विभाग।
• मशीन मरम्मत कंपनियां।
• प्रयुक्त SMT उपकरण पुनर्निर्माणकर्ता।
• इलेक्ट्रॉनिक्स निर्माण सेवा प्रदाता।
• औद्योगिक स्पेयर-पार्ट्स वितरक।
• विदेशी SMT सेवा केंद्र।
• उत्पादन इंजीनियरिंग विभाग।

MC16CB-4 बोर्ड एक संगत SMT प्लेसमेंट-हेड असेंबली के भीतर इलेक्ट्रॉनिक नियंत्रण पथ का हिस्सा बनता है। इसके सटीक कार्य मशीन संस्करण, हेड कॉन्फ़िगरेशन और जुड़े घटकों पर निर्भर करते हैं।

मशीन कंट्रोलर प्रोग्राम किए गए उत्पादन अनुक्रम के अनुसार ऑपरेटिंग कमांड भेजता है। ये कमांड आरंभीकरण, हेड मूवमेंट, कंपोनेंट पिकअप, कंपोनेंट प्लेसमेंट और स्टेटस चेकिंग से संबंधित हो सकते हैं।

हेड कंट्रोल बोर्ड संगत हेड असेंबली द्वारा आवश्यक इलेक्ट्रॉनिक संकेतों को संसाधित या वितरित करता है। यह मशीन कंट्रोलर और हेड-संबंधित उपकरणों के बीच संचार का समन्वय करने में मदद करता है।

सेंसर, मोटर्स और स्थिति-पहचान उपकरण ऑपरेटिंग फीडबैक प्रदान करते हैं। नियंत्रण बोर्ड इस जानकारी को स्थानांतरित करने या संसाधित करने में मदद करता है ताकि मशीन यह निर्धारित कर सके कि प्रत्येक क्रिया सही ढंग से पूरी हुई है या नहीं।

बोर्ड संगत सर्किट को नियंत्रण संकेतों के समय और प्रसारण का समर्थन करता है। सटीक समय महत्वपूर्ण है क्योंकि SMT प्लेसमेंट में उच्च गति आंदोलन, घटक पिकअप, पोजिशनिंग और प्लेसमेंट शामिल है।

ऑपरेटिंग स्टेटस मशीन नियंत्रण प्रणाली को वापस कर दिया जाता है। यदि मशीन एक असामान्य संकेत, गुम फीडबैक, संचार विफलता, या अस्थिर प्रतिक्रिया का पता लगाती है, तो यह एक अलार्म उत्पन्न कर सकती है और उत्पादन रोक सकती है।

सुरक्षित और सफल मशीन मरम्मत के लिए सही नियंत्रण बोर्ड चुनना आवश्यक है।

जांचें कि स्थापित बोर्ड पर KXFE00GXA00, N610090171AA, या दोनों का अंकन है या नहीं। अक्षरों, प्रत्ययों, या संशोधन अंकन को अनदेखा न करें।

पुष्टि करें कि मौजूदा बोर्ड पर T0710095 का अंकन है या नहीं। पीसीबी पहचान भौतिक रूप से समान नियंत्रण बोर्डों को अलग करने में मदद करती है।

MC16CB या MC16CB-4 अंकन के लिए जाँच करें। एक अलग प्रत्यय एक अलग संशोधन या अनुप्रयोग का संकेत दे सकता है।

केवल मशीन परिवार के बजाय पूर्ण मशीन मॉडल प्रदान करें। यदि उपलब्ध हो तो मशीन सीरियल नंबर शामिल करें।

CM402 और CM602 प्लेटफॉर्म विभिन्न प्लेसमेंट-हेड कॉन्फ़िगरेशन का उपयोग कर सकते हैं। बोर्ड खरीदने से पहले हेड प्रकार की पुष्टि की जानी चाहिए।

हर कनेक्टर, सॉकेट, केबल की स्थिति, माउंटिंग होल, ब्रैकेट और घटक स्थान की जाँच करें। स्पष्ट तस्वीरों की अत्यधिक अनुशंसा की जाती है।

अलार्म कोड, खराबी के लक्षण और समस्या निवारण के परिणाम प्रदान करें। यह निर्धारित करने में मदद करता है कि बोर्ड संभावित कारण है या नहीं।

इन्वेंट्री के आधार पर उत्पाद विभिन्न स्थितियों में आपूर्ति किया जा सकता है।

उत्पाद की स्थिति के अनुसार परीक्षण मानक भिन्न हो सकते हैं। खरीदारों को पुष्टि करनी चाहिए कि क्या कोटेशन में शामिल है:

• दृश्य निरीक्षण।
• कनेक्टर निरीक्षण।
• घटक निरीक्षण।
• विद्युत परीक्षण।
• मशीन-संबंधित कार्यात्मक परीक्षण।
• मरम्मत इतिहास की जानकारी।
• परीक्षण तस्वीरें या रिकॉर्ड।

भुगतान से पहले वारंटी शर्तों की पुष्टि की जानी चाहिए। नई, प्रयुक्त और नवीनीकृत नियंत्रण बोर्डों के लिए वारंटी कवरेज भिन्न हो सकता है।

शिपमेंट से पहले, उत्पाद की स्थिति और आदेश समझौते के अनुसार निम्नलिखित निरीक्षण बिंदु पूरे किए जा सकते हैं।

स्थापना योग्य SMT मशीन रखरखाव कर्मियों द्वारा की जानी चाहिए।

• वर्तमान मशीन अलार्म रिकॉर्ड करें।
• आवश्यक होने पर मशीन डेटा का बैकअप लें।
• मशीन को सही ढंग से बंद करें।
• बिजली की आपूर्ति को डिस्कनेक्ट और अलग करें।
• संग्रहीत विद्युत ऊर्जा को डिस्चार्ज होने दें।
• ESD कलाई का पट्टा उपयोग करें।
• एक एंटीस्टैटिक कार्य सतह तैयार करें।
• मूल कनेक्टर स्थितियों की तस्वीर लें।
• डिस्कनेक्शन से पहले केबल को लेबल करें।
• प्रतिस्थापन बोर्ड की हटाए गए बोर्ड से तुलना करें।

• पीसीबी को उसके किनारों से पकड़ें।
• कनेक्टर संपर्कों को छूने से बचें।
• केबल को सॉकेट में जबरन न डालें।
• कनेक्टर अभिविन्यास की पुष्टि करें।
• मुड़े हुए पिन के लिए जाँच करें।
• सही माउंटिंग स्क्रू स्थापित करें।
• अत्यधिक स्क्रू कसने से बचें।
• ग्राउंडिंग और शील्डिंग घटकों को पुनर्स्थापित करें।
• सुनिश्चित करें कि केबल पिंच या खींचे नहीं गए हैं।

• बिजली लागू करने से पहले असेंबली का निरीक्षण करें।
• पुष्टि करें कि मशीन के अंदर कोई उपकरण नहीं बचा है।
• नियंत्रित परिस्थितियों में मशीन शुरू करें।
• आरंभीकरण स्थिति की जाँच करें।
• अलार्म इतिहास की समीक्षा करें।
• कनेक्टर और बोर्ड के तापमान की निगरानी करें।
• कम गति वाली मशीन परीक्षण करें।
• एक नमूना प्लेसमेंट प्रोग्राम चलाएं।
• पिकअप और प्लेसमेंट स्थिरता की पुष्टि करें।
• प्रतिस्थापन की तारीख और बोर्ड संख्या रिकॉर्ड करें।

SMT नियंत्रण बोर्ड स्थैतिक बिजली, नमी, कंपन और भौतिक प्रभाव के प्रति संवेदनशील होते हैं। अंतरराष्ट्रीय परिवहन के दौरान उत्पाद की सुरक्षा के लिए पेशेवर पैकेजिंग का उपयोग किया जाता है।

• अंतर्राष्ट्रीय एक्सप्रेस कूरियर।
• एयर फ्रेट।
• समेकित SMT स्पेयर-पार्ट्स शिपमेंट।
• ग्राहक-नियुक्त फ्रेट फॉरवर्डर।
• फीडर, नोजल, मोटर्स, सेंसर, बेल्ट, केबल और वाल्व के साथ संयुक्त शिपमेंट।

डिलीवरी का समय इन्वेंटरी की स्थिति, परीक्षण आवश्यकताओं, आदेश मात्रा, गंतव्य और चयनित शिपिंग विधि पर निर्भर करता है।

KXFE00GXA00 और N610090171AA को आमतौर पर इस नियंत्रण बोर्ड के लिए संबंधित पहचान संदर्भों के रूप में उपयोग किया जाता है। अंतिम संगतता की पुष्टि अभी भी T0710095, MC16CB-4, कनेक्टर लेआउट, मशीन मॉडल और प्लेसमेंट-हेड कॉन्फ़िगरेशन के माध्यम से की जानी चाहिए।

नहीं। CM402 और CM602 मशीनों में विभिन्न हेड सिस्टम, पीसीबी संशोधन, वायरिंग व्यवस्था और सॉफ्टवेयर कॉन्फ़िगरेशन हो सकते हैं। ऑर्डर करने से पहले कृपया पूर्ण बोर्ड की तस्वीरें और मशीन की जानकारी प्रदान करें।

यह एक खराब संगत नियंत्रण बोर्ड के कारण होने वाले अलार्म को हल कर सकता है। हालांकि, समान अलार्म क्षतिग्रस्त केबल, मोटर्स, सेंसर, ड्राइवर, एनकोडर, वाल्व, बिजली की आपूर्ति, या यांत्रिक घटकों के कारण भी हो सकते हैं।

कृपया आवश्यक मात्रा, मशीन मॉडल, मशीन सीरियल नंबर, मौजूदा बोर्ड नंबर, MC16CB-4 अंकन, T0710095 पहचान, बोर्ड की तस्वीरें, पसंदीदा स्थिति, डिलीवरी देश और आवश्यक डिलीवरी की तारीख प्रदान करें।

बोर्ड को एक साफ, शुष्क, तापमान-नियंत्रित वातावरण में एंटीस्टैटिक पैकेजिंग के अंदर सील रखें। सीधी धूप, नमी, संक्षारक गैसों, भारी दबाव, कंपन और प्रवाहकीय सामग्री के संपर्क से बचें।
