पैनासोनिक KXFE00GXA00 MC16CB-4 CM402 और CM602 औद्योगिक पॉप्युलेटेड पीसीबी असेंबली के लिए एसएमटी हेड कंट्रोल बोर्ड

पैनासोनिक KXFE00GXA00 MC16CB-4 SMT हेड कंट्रोल बोर्ड CM402 CM602 N610090171AA T1910008

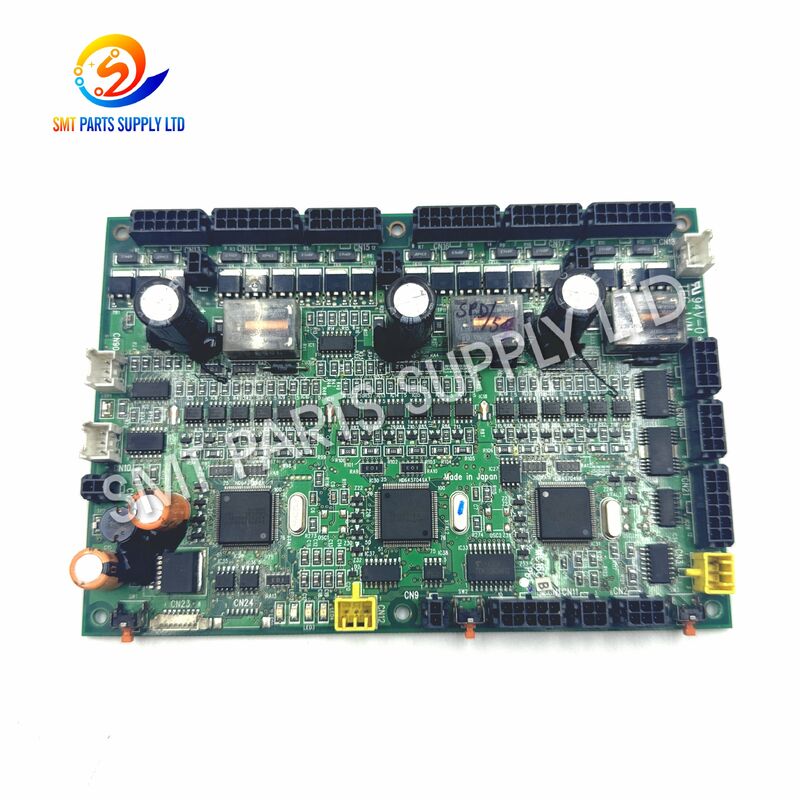

KXFE00GXA00 N610090171AA MC16CB-4 SMT हेड कंट्रोल बोर्ड एक विशेष इलेक्ट्रॉनिक मॉड्यूल है जिसका उपयोग संगत CM402 और CM602 सरफेस-माउंट प्लेसमेंट उपकरण में किया जाता है। इसे प्लेसमेंट हेड असेंबली से संबंधित संचार, सिग्नल प्रोसेसिंग, परिचालन समन्वय और स्थिति फीडबैक का समर्थन करने के लिए मशीन नियंत्रण आर्किटेक्चर के भीतर स्थापित किया गया है।

इस बोर्ड पर अतिरिक्त पहचान या उत्पादन चिह्न के रूप में T1910008 भी हो सकता है। क्योंकि एसएमटी मशीनों में अलग-अलग हेड कॉन्फ़िगरेशन, विद्युत संशोधन, कनेक्टर व्यवस्था, सॉफ्टवेयर संस्करण और उत्पादन-वर्ष विनिर्देश हो सकते हैं, खरीदारों को ऑर्डर देने से पहले सभी दृश्यमान लेबल और बोर्ड विवरण सत्यापित करना चाहिए।

यह उत्पाद एसएमटी कारखानों, उपकरण रखरखाव कंपनियों, अनुबंधित इलेक्ट्रॉनिक्स निर्माताओं, मशीन पुनर्निर्माणकर्ताओं और स्पेयर-पार्ट वितरकों के लिए उपयुक्त है, जिन्हें प्रतिस्थापन CM402 हेड पीसीबी या CM602 हेड कंट्रोल बोर्ड की आवश्यकता होती है। स्टॉक और कोटेशन के अनुसार नए, परीक्षण किए गए, प्रयुक्त या पेशेवर रूप से नवीनीकृत आपूर्ति विकल्प उपलब्ध हो सकते हैं।

सटीक मिलान के लिए, ग्राहकों को पूर्ण भाग संख्या, मशीन मॉडल, हेड प्रकार, बोर्ड फोटोग्राफ, कनेक्टर लेआउट और मौजूदा गलती की जानकारी प्रदान करने की सलाह दी जाती है। यह सत्यापन प्रक्रिया गलत ऑर्डर, इंस्टॉलेशन विलंब और टाले जा सकने वाले उत्पादन डाउनटाइम को कम करने में मदद करती है।

जब प्लेसमेंट मशीन में रुक-रुक कर या स्थायी रूप से हेड से संबंधित खराबी आ जाती है तो हेड कंट्रोल बोर्ड को निरीक्षण या प्रतिस्थापन की आवश्यकता हो सकती है। हालाँकि, मशीन अलार्म का मतलब हमेशा यह नहीं होता है कि पीसीबी ही एकमात्र क्षतिग्रस्त घटक है। प्रतिस्थापन से पहले संपूर्ण हेड-कंट्रोल सर्किट की जाँच की जानी चाहिए।

एक दोषपूर्ण या अस्थिर बोर्ड निम्नलिखित परिचालन स्थितियों में से एक या अधिक से जुड़ा हो सकता है:

• प्लेसमेंट हेड सामान्य रूप से आरंभ नहीं होता है.
• मशीन एक हेड संचार अलार्म प्रदर्शित करती है।
• एक प्रमुख कार्य रुक-रुक कर प्रतिक्रिया करता है।
• सिर से संबंधित सेंसर सही ढंग से नहीं पढ़े जा सकते।
• कंपोनेंट पिकअप या प्लेसमेंट के दौरान मशीन रुक जाती है।
• स्टार्टअप के बाद हेड मोशन अनुपलब्ध हो जाता है।
• केबल और सेंसर की जांच के बाद वही अलार्म वापस आ जाता है।
• जब कोई ज्ञात-अच्छा बोर्ड स्थापित किया जाता है तो मशीन सामान्य रूप से काम करती है।
• मशीन गर्म होने के बाद उत्पादन अस्थिर हो जाता है।
• हेड मॉड्यूल अपने मानक आरंभीकरण अनुक्रम को पूरा नहीं कर सकता है।

इन लक्षणों का उपयोग केवल रखरखाव संदर्भ के रूप में किया जाना चाहिए। सर्वो ड्राइवर, मोटर, सेंसर, वाल्व, एनकोडर, केबल, कनेक्टर, पावर मॉड्यूल, मैकेनिकल असेंबली और मशीन पैरामीटर का भी निरीक्षण किया जाना चाहिए।

संदिग्ध बोर्ड को सही ढंग से मिलान किए गए और उचित रूप से परीक्षण किए गए KXFE00GXA00 N610090171AA MC16CB-4 हेड कंट्रोल बोर्ड से बदलने से अन्य संभावित कारणों की जांच के बाद प्रभावित नियंत्रण सर्किट को बहाल करने में मदद मिल सकती है।

• सिर नियंत्रण संचार की पुनर्प्राप्ति.
• सामान्य मशीन आरंभीकरण की बहाली।
• बार-बार होने वाले सिर संबंधी उत्पादन में कमी आना बंद हो जाता है।
• सिर संचालन स्थिरता में सुधार.
• अनियंत्रित घटक-स्तरीय मरम्मत की तुलना में तेज़ रखरखाव।
• विस्तारित एसएमटी लाइन डाउनटाइम में कमी।
• पुराने उत्पादन उपकरणों के लिए बेहतर स्पेयर-पार्ट तत्परता।
• अधिक पूर्वानुमानित रखरखाव योजना।

बोर्ड को प्रत्येक हेड अलार्म के लिए गारंटीकृत समाधान के रूप में प्रस्तुत नहीं किया जाना चाहिए। सही दोष निदान और भाग-संख्या मिलान आवश्यक रहता है।

विद्युत मान, पीसीबी आयाम, फ़र्मवेयर संस्करण, कनेक्टर परिभाषाएँ और मशीन पैरामीटर बोर्ड संशोधन और उपकरण कॉन्फ़िगरेशन के अनुसार भिन्न हो सकते हैं। इन विवरणों को केवल मशीन मॉडल से नहीं माना जाना चाहिए।

ऑर्डर देने से पहले, प्रतिस्थापन बोर्ड की मौजूदा बोर्ड से तुलना करें:

• पूर्ण भाग संख्या.
• बोर्ड मॉडल.
• मुद्रित पुनरीक्षण.
• बारकोड या सीरियल लेबल.
• कनेक्टर मात्रा.
• कनेक्टर स्थिति.
• घटक लेआउट.
• माउंटिंग-होल स्थिति.
• मशीन मॉडल.
• प्लेसमेंट-हेड कॉन्फ़िगरेशन.
• उपकरण उत्पादन वर्ष.
• मौजूदा सॉफ्टवेयर और पैरामीटर संस्करण।

KXFE00GXA00 N610090171AA MC16CB-4 बोर्ड संगत एसएमटी प्लेसमेंट उपकरण में उपयोग के लिए है जहां एक मिलान हेड कंट्रोल पीसीबी की आवश्यकता होती है।

• श्रीमती इलेक्ट्रॉनिक्स विनिर्माण कारखाने।
• इलेक्ट्रॉनिक्स विनिर्माण सेवा प्रदाता।
• पीसीबी असेंबली कंपनियाँ।
• ऑटोमोटिव इलेक्ट्रॉनिक्स निर्माता।
• उपभोक्ता इलेक्ट्रॉनिक्स निर्माता।
• औद्योगिक नियंत्रण उपकरण निर्माता।
• एलईडी लाइटिंग असेंबली कारखाने।
• संचार उपकरण निर्माता।
• मेडिकल इलेक्ट्रॉनिक्स उत्पादन कंपनियां।
• श्रीमती मशीन मरम्मत कंपनियाँ।
• प्रयुक्त एसएमटी उपकरण डीलर।
• औद्योगिक स्पेयर-पार्ट वितरक।
• विदेशी रखरखाव ठेकेदार।
• फ़ैक्टरी इंजीनियरिंग विभाग।

कई CM402 या CM602 प्लेसमेंट मशीनें चलाने वाली फ़ैक्टरियाँ अपनी रखरखाव सूची में एक पुष्टिकृत बोर्ड रख सकती हैं। जब किसी उत्पादन मशीन में सत्यापित बोर्ड दोष विकसित होता है तो एक तैयार अतिरिक्त बोर्ड डाउनटाइम को कम करने में मदद कर सकता है।

इन्वेंट्री प्रबंधन के लिए, रिकॉर्ड करें:

हेड कंट्रोल बोर्ड मशीन के इलेक्ट्रॉनिक नियंत्रण प्रणाली के हिस्से के रूप में काम करता है। यह प्लेसमेंट हेड से जुड़े कमांड, स्टेटस सिग्नल, सेंसर जानकारी और ऑपरेटिंग फीडबैक के स्थानांतरण और प्रसंस्करण का समर्थन करता है।

सामान्य एसएमटी उत्पादन के दौरान, मशीन को एक छोटे चक्र के भीतर कई परिचालनों का समन्वय करना होगा। हेड असेंबली को सही कमांड प्राप्त करना चाहिए, इसकी परिचालन स्थिति की पुष्टि करनी चाहिए, संबंधित सेंसर के साथ बातचीत करनी चाहिए और केंद्रीय नियंत्रण प्रणाली को फीडबैक प्रदान करना चाहिए।

एक स्थिर हेड कंट्रोल बोर्ड निम्नलिखित को बनाए रखने में मदद करता है:

• नियंत्रण मॉड्यूल के बीच विश्वसनीय संचार।
• सिर से संबंधित संकेतों का सही प्रसंस्करण।
• मशीन स्टार्टअप के बाद लगातार आरंभीकरण।
• पिकअप और प्लेसमेंट के दौरान समन्वित प्रतिक्रिया।
• असामान्य परिचालन स्थितियों का समय पर पता लगाना।
• बार-बार प्लेसमेंट चक्रों पर स्थिर उत्पादन।

क्योंकि बोर्ड नियंत्रण श्रृंखला का केवल एक हिस्सा बनाता है, इसका प्रदर्शन स्थिर शक्ति, सही मशीन पैरामीटर, बरकरार वायरिंग, स्वच्छ कनेक्टर, कार्यात्मक सेंसर, उचित ग्राउंडिंग और यांत्रिक रूप से ध्वनि हेड घटकों पर भी निर्भर करता है।

केवल मशीन के नाम से प्रतिस्थापन का चयन करने से असंगति हो सकती है। सबसे सुरक्षित तरीका सभी उपलब्ध पहचानकर्ताओं और दृश्य विवरणों की तुलना करना है।

तेज़ और अधिक सटीक उद्धरण के लिए, कृपया प्रदान करें:

1. बोर्ड के पूरे सामने वाले हिस्से की एक स्पष्ट तस्वीर।
2. पूरे पिछले हिस्से की एक स्पष्ट तस्वीर।
3. प्रत्येक लेबल और मुद्रित कोड की क्लोज़-अप तस्वीरें।
4. मशीन का मॉडल और सीरियल नंबर।
5. स्थापित प्लेसमेंट-हेड कॉन्फ़िगरेशन.
6. मशीन अलार्म संदेश या त्रुटि कोड।
7. सभी कनेक्टर्स की एक तस्वीर.
8. आवश्यक मात्रा.
9. पसंदीदा बोर्ड शर्त.
10. डिलीवरी देश और डाक कोड.

उद्धृत शर्त की पुष्टि लिखित रूप में की जानी चाहिए। यह निर्धारित करने के लिए उत्पाद तस्वीरों की भी जांच की जानी चाहिए कि क्या वे वास्तविक इकाई या संदर्भ नमूना दिखाते हैं।

स्थापना योग्य एसएमटी रखरखाव कर्मियों द्वारा पूरी की जानी चाहिए। बोर्ड में स्थैतिक-संवेदनशील इलेक्ट्रॉनिक घटक होते हैं और अनुचित संचालन से क्षतिग्रस्त हो सकते हैं।

• जब संभव हो तो मशीन पैरामीटर का बैकअप लें।
• वर्तमान अलार्म जानकारी रिकॉर्ड करें.
• पुष्टि करें कि प्रतिस्थापन बोर्ड हटाए गए बोर्ड से मेल खाता है।
• रखरखाव प्रक्रिया के अनुसार मशीन की बिजली काट दें।
• संग्रहीत विद्युत ऊर्जा के डिस्चार्ज होने की प्रतीक्षा करें।
• ग्राउंडेड ईएसडी कलाई का पट्टा पहनें।
• एक एंटीस्टैटिक कार्य सतह का उपयोग करें।
• हटाने से पहले प्रत्येक केबल को लेबल करें।
• प्रत्येक कनेक्टर स्थिति का फोटोग्राफ लें।
• क्षति के लिए केबलों और कनेक्टर्स का निरीक्षण करें।
• तेल, धूल या नमी संदूषण के लिए मशीन की जाँच करें।
• पीसीबी को सीधे धातु की सतहों पर न रखें।

• बोर्ड को उसके किनारों से पकड़ें।
• आईसी पिन या कनेक्टर संपर्कों को न छुएं।
• किसी कनेक्टर को जबरदस्ती उसकी स्थिति में न रखें।
• डालने से पहले केबल ओरिएंटेशन की जांच करें।
• पुष्टि करें कि कोई कनेक्टर पिन मुड़ा हुआ नहीं है।
• सभी स्क्रू और सपोर्ट को सही ढंग से स्थापित करें।
• अत्यधिक सख्ती से बचें.
• केबलों को गतिशील तंत्र से दूर रखें।
• सत्यापित करें कि बोर्ड मशीन फ्रेम से संपर्क नहीं कर सकता है।
• बिजली लागू करने से पहले प्रत्येक कनेक्शन की पुनः जाँच करें।

• रखरखाव पर्यवेक्षण के तहत मशीन को चालू करें।
• आरंभीकरण अनुक्रम का निरीक्षण करें.
• जांचें कि क्या मूल अलार्म साफ़ हो गया है।
• आवश्यक मशीन पैरामीटर पुनर्स्थापित करें।
• किसी भी आवश्यक अंशांकन प्रक्रिया को पूरा करें।
• कम गति से सिर का परीक्षण करें।
• नियंत्रित पिकअप-एंड-प्लेसमेंट परीक्षण चलाएँ।
• असामान्य गर्मी, गंध, ध्वनि या बार-बार अलार्म की निगरानी करें।
• बड़े पैमाने पर उत्पादन से पहले घटक प्लेसमेंट गुणवत्ता की पुष्टि करें।
• प्रतिस्थापन तिथि और बोर्ड की जानकारी रिकॉर्ड करें।

आपूर्ति की स्थिति और ऑर्डर समझौते के आधार पर, निम्नलिखित निरीक्षण प्रक्रियाएं पूरी की जा सकती हैं:

सटीक परीक्षण का दायरा उद्धरण में बताया जाना चाहिए क्योंकि नए, प्रयुक्त, नवीनीकृत और मरम्मत किए गए बोर्डों में अलग-अलग निरीक्षण प्रक्रियाएं हो सकती हैं।

इलेक्ट्रॉनिक नियंत्रण बोर्डों को परिवहन के दौरान स्थैतिक बिजली, कंपन, प्रभाव, धूल और नमी के खिलाफ उपयुक्त सुरक्षा की आवश्यकता होती है।

1. पैकिंग से पहले पीसीबी की जांच की जाती है।
2. कनेक्टर्स और उजागर क्षेत्र सुरक्षित हैं।
3. बोर्ड को एक एंटीस्टैटिक बैग के अंदर रखा गया है।
4. यूनिट के चारों ओर उपयुक्त कुशनिंग सामग्री जोड़ी जाती है।
5. उत्पाद एक मजबूत आंतरिक बॉक्स के अंदर सुरक्षित है।
6. आंतरिक बॉक्स को एक निर्यात कार्टन के अंदर रखा गया है।
7. आवाजाही को रोकने के लिए खाली जगह को भर दिया जाता है।
8. पैकेज को शिपमेंट के लिए सील और लेबल किया गया है।

वास्तविक डिलीवरी का समय उत्पाद की उपलब्धता, निरीक्षण आवश्यकताओं, गंतव्य, सीमा शुल्क निकासी और चयनित शिपिंग सेवा पर निर्भर करता है।

इस हेड कंट्रोल बोर्ड की पहचान करने के लिए KXFE00GXA00 और N610090171AA का आमतौर पर एक साथ उपयोग किया जाता है। हालाँकि, खरीदारों को विनिमेयता की पुष्टि करने से पहले MC16CB-4, मुद्रित बोर्ड संशोधन, कनेक्टर व्यवस्था और भौतिक घटक लेआउट की तुलना भी करनी चाहिए।

बोर्ड संगत CM402 और CM602 हेड-कंट्रोल अनुप्रयोगों से जुड़ा है, लेकिन हर मशीन कॉन्फ़िगरेशन आवश्यक रूप से समान नहीं है। इंस्टॉलेशन से पहले मशीन सीरियल नंबर, हेड टाइप, बोर्ड रिवीजन, सॉफ्टवेयर कॉन्फ़िगरेशन और कनेक्टर लेआउट की जांच की जानी चाहिए।

T1910008 एक अतिरिक्त पहचान, उत्पादन, निरीक्षण, या बोर्ड-संबंधित अंकन के रूप में प्रकट हो सकता है। इसे केवल ऑर्डरिंग संदर्भ के रूप में उपयोग नहीं किया जाना चाहिए। कृपया एक स्पष्ट तस्वीर प्रदान करें ताकि इसकी तुलना प्रतिस्थापन इकाई से की जा सके।

नहीं, हेड अलार्म क्षतिग्रस्त केबल, कनेक्टर, सेंसर, मोटर, वाल्व, पावर मॉड्यूल, मैकेनिकल असेंबली, ग्राउंडिंग समस्याओं या गलत मशीन पैरामीटर के कारण भी हो सकते हैं। उचित समस्या निवारण के बाद ही बोर्ड को बदला जाना चाहिए।

वर्तमान स्टॉक के आधार पर नए, परीक्षण किए गए, प्रयुक्त, नवीनीकृत, या मरम्मत-सेवा विकल्प पेश किए जा सकते हैं। आधिकारिक उद्धरण में सटीक स्थिति, परीक्षण विधि, तस्वीरें, लीड समय, वारंटी शर्तें और कीमत की पुष्टि की जानी चाहिए।

• एसएमटी मशीन बोर्ड और प्रतिस्थापन भागों की केंद्रित आपूर्ति।
• बंद और परिपक्व प्लेसमेंट-मशीन प्लेटफ़ॉर्म के लिए समर्थन।
• शिपमेंट से पहले भाग-संख्या और फोटोग्राफ की तुलना।
• नई, परीक्षणित, प्रयुक्त और नवीनीकृत इकाइयों की लचीली आपूर्ति।
• तत्काल रखरखाव के लिए छोटी मात्रा में खरीदारी।
• सुरक्षात्मक अंतर्राष्ट्रीय निर्यात पैकेजिंग।
• दुनिया भर में एक्सप्रेस और माल-शिपिंग समर्थन।
• फीडर, मोटर, सेंसर, केबल, वाल्व, बेल्ट और नोजल के साथ संयुक्त शिपमेंट।
• मशीन मॉडल और बोर्ड-संशोधन मिलान के लिए तकनीकी संचार।
• कारखानों, वितरकों, सेवा कंपनियों और उपकरण पुनर्विक्रेताओं के लिए सहायता।

श्रीमती पार्ट्स सप्लाई लिमिटेड

KXFE00GXA00 N610090171AA T1910008 MC16CB-4 SMT हेड कंट्रोल बोर्ड के सटीक उद्धरण के लिए, कृपया निम्नलिखित जानकारी भेजें:

• आवश्यक मात्रा.
• मशीन मॉडल: CM402 या CM602।
• मशीन क्रमांक.
• प्लेसमेंट-हेड प्रकार.
• आगे और पीछे के बोर्ड की तस्वीरें.
• पूर्ण भाग-संख्या लेबल.
• कनेक्टर-लेआउट तस्वीरें.
• मौजूदा अलार्म जानकारी.
• आवश्यक उत्पाद स्थिति.
• डिलिवरी देश और डाक कोड.

हमारी टीम कोटेशन तैयार करने से पहले प्रस्तुत जानकारी की तुलना उपलब्ध बोर्ड से करेगी।
