FUJI NXT वाई-अक्ष प्रेसिजन बेयरिंग NSK 7001AT सीरीज एंगुलर कॉन्टैक्ट बॉल बेयरिंग 12 × 28 × 8 मिमी

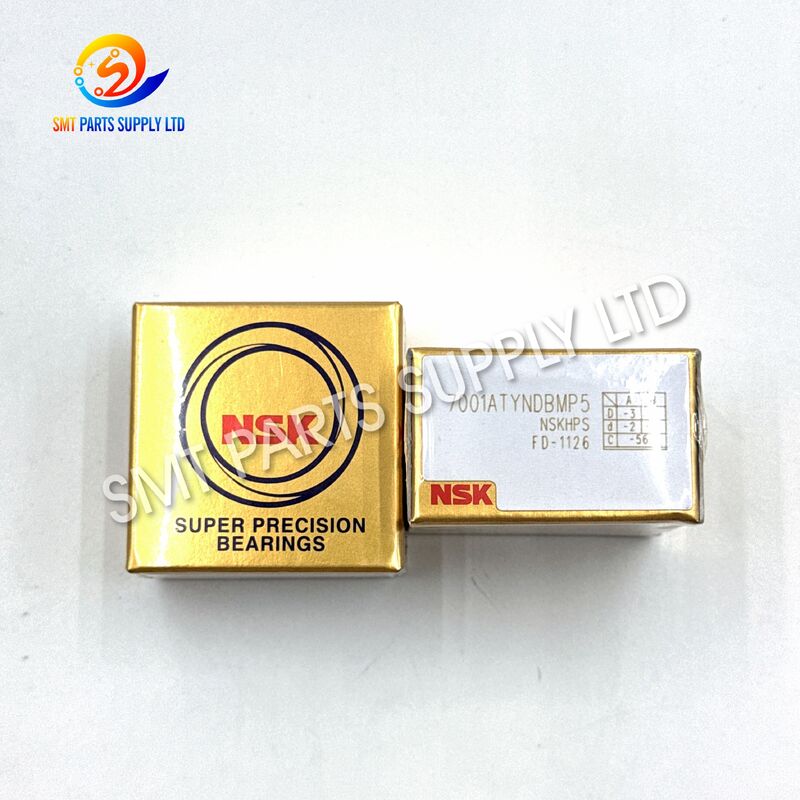

फूजी H4209W NSK 7001ATYNDBMP5 NXT Y-अक्ष प्रेसिजन बेयरिंग

फूजी H4209W बेयरिंग फूजी NXT सरफेस-माउंट प्लेसमेंट उपकरण के Y-अक्ष मैकेनिज्म में इस्तेमाल होने वाला एक प्रेसिजन मोशन-सपोर्ट कंपोनेंट है। इसे आमतौर पर NSK 7001AT बेयरिंग सीरीज़ द्वारा पहचाना जाता है, जिसमें 7001ATYNDBMP5 या 7001ATYDBC8P5 जैसे पूर्ण पदनाम विभिन्न पार्ट्स रेफरेंस में दिखाई देते हैं। इस उत्पाद से जुड़ा मानक आयामी एनवेलप 12 मिमी आंतरिक व्यास, 28 मिमी बाहरी व्यास और 8 मिमी चौड़ाई है। सार्वजनिक NXT पार्ट्स जानकारी H4209W को Y-अक्ष बॉल-स्क्रू असेंबली में स्थापित बेयरिंग के रूप में पहचानती है, जहां संबंधित यांत्रिक संरचना में दो पीस दिखाए जा सकते हैं।

प्रेसिजन रोटरी सपोर्ट के लिए डिज़ाइन किया गया, यह एंगुलर कॉन्टैक्ट बेयरिंग पोजिशनिंग मैकेनिज्म के अंदर रेडियल मूवमेंट और एक्सियल डिस्प्लेसमेंट को नियंत्रित करने में मदद करता है। सुचारू अक्ष मूवमेंट और विश्वसनीय पोजिशनिंग बनाए रखने के लिए सही बेयरिंग चयन, इंस्टॉलेशन दिशा, मिलान व्यवस्था, स्नेहन स्थिति और प्रीलोड महत्वपूर्ण हैं।

यह उत्पाद SMT फैक्ट्रियों, मशीन रखरखाव कंपनियों, उपकरण पुनर्निर्माणकर्ताओं, स्पेयर-पार्ट्स वितरकों और तकनीकी सेवा टीमों के लिए उपयुक्त है, जिन्हें फूजी NXT मोशन असेंबली के लिए रिप्लेसमेंट बेयरिंग की आवश्यकता होती है। खरीदारों को ऑर्डर देने से पहले मशीन कॉन्फ़िगरेशन, स्थापित बेयरिंग मार्किंग, असेंबली स्थिति और आवश्यक मात्रा की पुष्टि करनी चाहिए।

मुख्य उत्पाद पहचान

H4209W पार्ट नंबर फूजी NXT बेयरिंग अनुप्रयोगों से जुड़ा है, जबकि उपलब्ध पार्ट्स-लिस्ट जानकारी बेयरिंग को Y-अक्ष बॉल-स्क्रू संरचना में रखती है।

उत्पाद सुविधाएँ

कारण

NXT Y-अक्ष बेयरिंग को बदलने की आवश्यकता क्यों होती है?

SMT प्लेसमेंट मशीन का Y-अक्ष उत्पादन के दौरान बार-बार त्वरण, मंदी, पोजिशनिंग और वापसी की गति करता है। बॉल स्क्रू या रोटेटिंग शाफ्ट का समर्थन करने वाले बेयरिंग को नियंत्रित एक्सियल और रेडियल मूवमेंट को बनाए रखते हुए बार-बार काम करना चाहिए। समय के साथ, यांत्रिक घिसाव या इंस्टॉलेशन-संबंधित समस्याएं बेयरिंग के प्रदर्शन को कम कर सकती हैं।

1. दीर्घकालिक यांत्रिक थकान

निरंतर उत्पादन चक्र बेयरिंग रेसवे और रोलिंग तत्वों को बार-बार लोड के संपर्क में लाते हैं। भले ही मशीन का सही ढंग से रखरखाव किया गया हो, लंबे ऑपरेटिंग घंटे धीरे-धीरे आंतरिक क्लीयरेंस, सतह थकान, कंपन या रोलिंग प्रतिरोध को बढ़ा सकते हैं।

2. स्नेहन का क्षरण

ऑपरेटिंग तापमान, संदूषण, अत्यधिक सेवा समय, असंगत स्नेहक, या गलत स्नेहन मात्रा के कारण ग्रीस खराब हो सकता है। अपर्याप्त स्नेहन घर्षण को बढ़ाता है, जबकि अत्यधिक ग्रीस ड्रैग और ऑपरेटिंग तापमान को बढ़ा सकता है।

3. धूल और संदूषण

SMT उत्पादन वातावरण में महीन धूल, घटक मलबे, सूखे स्नेहक, पैकेजिंग कण, या रखरखाव अवशेष हो सकते हैं। बेयरिंग क्षेत्र में प्रवेश करने वाले संदूषक रेसवे सतह को नुकसान पहुंचा सकते हैं और असामान्य शोर या कंपन पैदा कर सकते हैं।

4. गलत बेयरिंग प्रीलोड

एंगुलर कॉन्टैक्ट बेयरिंग माउंटिंग व्यवस्था और प्रीलोड के प्रति संवेदनशील होते हैं। अत्यधिक प्रीलोड गर्मी, शोर और समय से पहले घिसाव उत्पन्न कर सकता है। अपर्याप्त प्रीलोड एक्सियल मूवमेंट, कम कठोरता, या अस्थिर अक्ष पोजिशनिंग बना सकता है।

5. मिसअलाइनमेंट

एक मिसअलाइनड बेयरिंग हाउसिंग, मुड़ा हुआ शाफ्ट, क्षतिग्रस्त बॉल स्क्रू, असमान माउंटिंग सतह, या गलत तरीके से कसा हुआ लॉकनट बेयरिंग पर असामान्य भार डाल सकता है। संरेखण समस्या को ठीक किए बिना बेयरिंग को बदलने से बार-बार विफलता हो सकती है।

6. अनुचित इंस्टॉलेशन

रोलिंग तत्वों के माध्यम से लगाया गया प्रेसिंग बल, हथौड़े से प्रभाव, असेंबली के दौरान संदूषण, गलत इंस्टॉलेशन दिशा, या अनियंत्रित टाइटनिंग टॉर्क मशीन के उत्पादन में लौटने से पहले एक नए बेयरिंग को नुकसान पहुंचा सकता है।

7. टक्कर या आपातकालीन स्टॉप

एक यांत्रिक टक्कर, अचानक अक्ष स्टॉप, अत्यधिक प्रतिरोध, या बॉल-स्क्रू बाधा सहायक बेयरिंग में शॉक लोड स्थानांतरित कर सकती है। बेयरिंग चालू रह सकता है लेकिन बाद में शोर, कंपन, या कम पोजिशनिंग सटीकता विकसित कर सकता है।

सामान्य विफलता लक्षण

ये लक्षण विशेष रूप से बेयरिंग के कारण नहीं होते हैं। बॉल स्क्रू, कपलिंग, मोटर, लीनियर गाइड, लॉकनट, एनकोडर, स्नेहन प्रणाली और माउंटिंग हाउसिंग का भी प्रतिस्थापन से पहले निरीक्षण किया जाना चाहिए।

समाधान

फूजी NXT Y-अक्ष सपोर्ट स्थिति के लिए प्रेसिजन रिप्लेसमेंट

घिसे हुए H4209W बेयरिंग को बदलने से सुचारू Y-अक्ष मूवमेंट को बहाल करने में मदद मिल सकती है जब निरीक्षण पुष्टि करता है कि बेयरिंग क्षतिग्रस्त है या आवश्यक रोटेशनल स्थिति को पूरा नहीं करता है। एक सही रिप्लेसमेंट प्रक्रिया में पहचान, निरीक्षण, सफाई, इंस्टॉलेशन, समायोजन और ऑपरेशनल सत्यापन शामिल होना चाहिए।

अनुशंसित रिप्लेसमेंट प्रक्रिया

महत्वपूर्ण इंस्टॉलेशन नोट्स

• बेयरिंग पर सीधे धातु के हथौड़े से प्रहार न करें।
• गेंदों के माध्यम से प्रेसिंग बल स्थानांतरित न करें।
• वर्कबेंच, उपकरण, शाफ्ट, हाउसिंग और बेयरिंग को साफ रखें।
• तकनीकी पुष्टि के बिना बेमेल बेयरिंग विनिर्देशों को न मिलाएं।
• एंगुलर कॉन्टैक्ट बेयरिंग की इंस्टॉलेशन दिशा न बदलें।
• अनिर्दिष्ट स्नेहक न लगाएं।
• क्षतिग्रस्त लॉकनट, स्पेसर, कॉलर, या रिटेनिंग कंपोनेंट का पुन: उपयोग न करें।
• बॉल स्क्रू को झुकने, घिसाव, स्कोरिंग, या असामान्य प्रतिरोध के लिए जाँचें।
• यह मानने से पहले लीनियर गाइड को सत्यापित करें कि हर Y-अक्ष समस्या बेयरिंग के कारण होती है।
• उपकरण रखरखाव मैनुअल और साइट सुरक्षा प्रक्रियाओं का पालन करें।

विनिर्देश

मुख्य उत्पाद विनिर्देश

सार्वजनिक बेयरिंग और व्यापार संदर्भ 7001A आयामी प्लेटफॉर्म को 12 मिमी बोर, 28 मिमी बाहरी व्यास और 8 मिमी चौड़ाई के रूप में पहचानते हैं। उपलब्ध H4209W रिकॉर्ड भी घटक को फूजी NXT उपकरण के लिए NSK बेयरिंग के रूप में पहचानते हैं।

प्रत्यय सत्यापन तालिका

प्रत्यय व्याख्या को केवल खरीद मानदंड के रूप में उपयोग नहीं किया जाना चाहिए। पूर्ण मार्किंग, बेयरिंग व्यवस्था, मशीन कॉन्फ़िगरेशन और असेंबली दस्तावेज़ीकरण को एक साथ जांचा जाना चाहिए।

गुणवत्ता नियंत्रण

आगमन निरीक्षण

शिपमेंट से पहले प्रत्येक आपूर्ति किए गए बेयरिंग की ऑर्डर आवश्यकताओं के विरुद्ध जाँच की जानी चाहिए। निरीक्षण प्रक्रिया में शामिल हो सकते हैं:

• फूजी पार्ट-नंबर तुलना।
• NSK मॉडल और प्रत्यय तुलना।
• आंतरिक-व्यास माप।
• बाहरी-व्यास माप।
• चौड़ाई माप।
• सतह और रेसवे उपस्थिति निरीक्षण।
• संक्षारण और संदूषण निरीक्षण।
• पैकेजिंग-स्थिति निरीक्षण।
• मैनुअल रोटेशनल-स्थिति निरीक्षण।
• मात्रा सत्यापन।
• लेबल और बैच सत्यापन।
• अनुरोध पर फोटो पुष्टि।

शिपमेंट-पूर्व सत्यापन

अनुप्रयोग

प्राथमिक उपकरण अनुप्रयोग

H4209W बेयरिंग मुख्य रूप से फूजी NXT SMT प्लेसमेंट उपकरण के लिए एक प्रेसिजन रिप्लेसमेंट बेयरिंग के रूप में विपणन किया जाता है। पार्ट्स-लिस्ट रिकॉर्ड इसे NXT Y-अक्ष बॉल-स्क्रू असेंबली से जोड़ते हैं।

विशिष्ट अनुप्रयोग क्षेत्र

उपयुक्त खरीदार

• SMT इलेक्ट्रॉनिक्स विनिर्माण संयंत्र।
• EMS उत्पादन सुविधाएं।
• फूजी उपकरण उपयोगकर्ता।
• SMT मशीन मरम्मत कंपनियां।
• प्लेसमेंट-मशीन पुनर्निर्माण कार्यशालाएं।
• औद्योगिक स्वचालन रखरखाव टीमें।
• SMT स्पेयर-पार्ट्स वितरक।
• विदेशी उपकरण सेवा प्रदाता।
• फैक्ट्री इंजीनियरिंग विभाग।
• निवारक-रखरखाव टीमें।

यह कैसे काम करता है

एंगुलर कॉन्टैक्ट बेयरिंग सिद्धांत

एक एंगुलर कॉन्टैक्ट बॉल बेयरिंग रेसवे ज्यामिति का उपयोग करता है जो रेडियल प्लेन के कोण पर गेंदों और रेसवे के बीच एक संपर्क रेखा बनाता है। यह डिज़ाइन बेयरिंग को एक साथ रेडियल लोड और एक्सियल लोड का समर्थन करने की अनुमति देता है। NSK एंगुलर कॉन्टैक्ट बॉल बेयरिंग को संयुक्त लोडिंग के लिए उपयुक्त उत्पादों के रूप में वर्णित करता है, जिसमें एक्सियल-लोड दिशा और आवश्यक कठोरता के अनुसार विभिन्न कॉन्फ़िगरेशन चुने जाते हैं।

Y-अक्ष मैकेनिज्म में कार्य

एक प्रेसिजन पोजिशनिंग अक्ष के अंदर, सर्वो मोटर बॉल स्क्रू को घुमाती है। बॉल-स्क्रू नट रोटरी मोशन को लीनियर मूवमेंट में परिवर्तित करता है, जिससे मशीन संरचना Y-अक्ष के साथ यात्रा करती है।

सपोर्ट बेयरिंग कई महत्वपूर्ण कार्य करता है:

1. यह बॉल स्क्रू के रोटेटिंग सिरे का समर्थन करता है।
2. यह एक्सियल डिस्प्लेसमेंट को नियंत्रित करने में मदद करता है।
3. यह रोटेशनल अलाइनमेंट बनाए रखता है।
4. यह ड्राइव सिस्टम की कठोरता में योगदान देता है।
5. यह त्वरण के दौरान अवांछित मूवमेंट को कम करता है।
6. यह सर्वो सिस्टम को सुसंगत पोजिशनिंग उत्पन्न करने में मदद करता है।
7. यह निरंतर चक्रों में दोहराने योग्य मशीन मूवमेंट का समर्थन करता है।

बेयरिंग कठोरता क्यों मायने रखती है

तेज त्वरण या मंदी के दौरान, एक्सियल बल बॉल-स्क्रू सपोर्ट पर कार्य कर सकता है। यदि बेयरिंग में अत्यधिक क्लीयरेंस है, तो स्क्रू एक्सियल दिशा में थोड़ा हिल सकता है। यह मूवमेंट पोजिशनिंग स्थिरता को कम कर सकता है और असंगत यांत्रिक प्रतिक्रिया उत्पन्न कर सकता है।

सही ढंग से चयनित और स्थापित एंगुलर कॉन्टैक्ट बेयरिंग नियंत्रित सपोर्ट प्रदान करता है। जब बेयरिंग व्यवस्था, प्रीलोड, स्नेहन, शाफ्ट फिट और हाउसिंग फिट सही होते हैं, तो अक्ष सुचारू रोटेशन और अधिक स्थिर पोजिशनिंग के साथ काम कर सकता है।

अन्य घटकों के साथ संबंध

एक बेयरिंग रिप्लेसमेंट क्षतिग्रस्त बॉल स्क्रू, घिसे हुए लीनियर गाइड, ढीले कपलिंग, दोषपूर्ण मोटर, या गलत सर्वो सेटिंग को ठीक नहीं करेगा। पूर्ण यांत्रिक निदान की सिफारिश की जाती है।

प्रदर्शन लाभ

1. स्थिर अक्ष सपोर्ट

बेयरिंग रोटेटिंग बॉल स्क्रू को स्थिर करने और अवांछित शाफ्ट मूवमेंट को सीमित करने में मदद करता है।

2. सुचारू यांत्रिक यात्रा

सही रोलिंग संपर्क स्लाइडिंग सपोर्ट की तुलना में घर्षण को कम करता है और सुचारू Y-अक्ष मूवमेंट को बढ़ावा देता है।

3. नियंत्रित एक्सियल स्थिति

एंगुलर कॉन्टैक्ट डिज़ाइन एक्सियल बल का समर्थन करता है और इच्छित बॉल-स्क्रू स्थिति बनाए रखने में मदद करता है।

4. प्रेसिजन मोशन क्षमता

एक उपयुक्त प्रेसिजन-ग्रेड बेयरिंग SMT प्लेसमेंट उपकरण की दोहराव आवश्यकताओं का समर्थन करता है।

5. कम यांत्रिक कंपन

घिसे हुए या क्षतिग्रस्त बेयरिंग को बदलने से सत्यापित बेयरिंग-संबंधित कंपन और शोर कम हो सकता है।

6. रखरखाव दक्षता

सही H4209W और NSK पहचान का उपयोग करने से एक असंबंधित मानक बेयरिंग ऑर्डर करने का जोखिम कम हो जाता है।

7. उत्पादन विश्वसनीयता

निवारक प्रतिस्थापन प्रगतिशील बेयरिंग क्षति के कारण अप्रत्याशित अक्ष ठहराव की संभावना को कम कर सकता है।

8. रीबिल्ड संगतता

घटक फूजी NXT मोशन असेंबली को पुनर्निर्माण या बहाल करने वाली रखरखाव कार्यशालाओं के लिए उपयुक्त है।

एक सामान्य-उद्देश्य बेयरिंग के साथ तुलना

समान 12 × 28 × 8 मिमी आयामों वाला बेयरिंग स्वचालित रूप से स्वीकार्य रिप्लेसमेंट नहीं है। आंतरिक डिज़ाइन, संपर्क कोण, प्रेसिजन ग्रेड, केज प्रकार, मिलान की स्थिति, प्रीलोड और प्रत्यय भिन्न हो सकते हैं।

कैसे चुनें

चरण 1: फूजी पार्ट नंबर की पुष्टि करें

जाँचें कि मशीन पार्ट्स सूची, सेवा दस्तावेज़, हटाए गए पैकेज, या रखरखाव रिकॉर्ड आवश्यक घटक को H4209W के रूप में पहचानते हैं या नहीं।

चरण 2: पूर्ण बेयरिंग मार्किंग रिकॉर्ड करें

केवल "7001" प्रदान न करें। बेयरिंग पर उकेरे गए हर अक्षर को लिखें या फोटो लें, जिसमें उपसर्ग और प्रत्यय शामिल हों।

उपलब्ध संदर्भों में संभावित मार्किंग में शामिल हैं:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

चूंकि पूर्ण प्रत्यय रिकॉर्ड विभिन्न सूचियों और पार्ट्स दस्तावेज़ों में भिन्न होते हैं, इसलिए हटाए गए बेयरिंग मार्किंग को प्राथमिक खरीद संदर्भ माना जाना चाहिए।

चरण 3: आयामों की पुष्टि करें

मापें या सत्यापित करें:

• आंतरिक व्यास: 12 मिमी।
• बाहरी व्यास: 28 मिमी।
• चौड़ाई: 8 मिमी।

चरण 4: उपकरण की पुष्टि करें

निम्नलिखित जानकारी प्रदान करें:

• मशीन ब्रांड।
• मशीन सीरीज़।
• मशीन जनरेशन।
• मॉड्यूल नंबर।
• मशीन सीरियल नंबर।
• अक्ष स्थिति।
• असेंबली का नाम।
• मौजूदा पार्ट नंबर।

चरण 5: बेयरिंग व्यवस्था की पुष्टि करें

रखरखाव इंजीनियर से पूछें कि क्या असेंबली उपयोग करती है:

• एक बेयरिंग।
• दो व्यक्तिगत बेयरिंग।
• एक मिलान जोड़ी।
• बैक-टू-बैक व्यवस्था।
• फेस-टू-फेस व्यवस्था।
• फिक्स्ड-एंड सपोर्ट।
• फ्लोटिंग-एंड सपोर्ट।
• विशिष्ट प्रीलोड या स्पेसर कॉन्फ़िगरेशन।

चरण 6: आवश्यक स्थिति की पुष्टि करें

उपलब्ध आपूर्ति स्थितियों में शामिल हो सकते हैं:

वास्तविक आपूर्ति की गई स्थिति को कोटेशन में स्पष्ट रूप से बताया जाना चाहिए। "मूल," "नया," "प्रयुक्त," और "रिप्लेसमेंट" को केवल मॉडल नंबर से कभी भी नहीं माना जाना चाहिए।

चरण 7: फोटो प्रदान करें

उपयोगी फोटो में शामिल हैं:

• बेयरिंग एनग्रेविंग।
• मूल पैकेजिंग लेबल।
• फूजी पार्ट्स लेबल।
• स्थापित स्थिति।
• बॉल-स्क्रू सपोर्ट असेंबली।
• मशीन नेमप्लेट।
• दोनों तरफ से हटाए गए बेयरिंग।
• स्पेसर, कॉलर और लॉकनट व्यवस्था।

चरण 8: मात्रा की पुष्टि करें

एक पार्ट्स आरेख संबंधित Y-अक्ष असेंबली में दो H4209W बेयरिंग दिखा सकता है, लेकिन खरीद मात्रा की पुष्टि सटीक मॉड्यूल और रखरखाव के दायरे के अनुसार की जानी चाहिए।

ऑर्डरिंग जानकारी

तेज और सटीक कोटेशन के लिए कृपया निम्नलिखित विवरण प्रदान करें:

पैकेजिंग और शिपिंग

परिवहन के दौरान प्रभाव, नमी, धूल और संक्षारण से प्रेसिजन बेयरिंग को सावधानीपूर्वक सुरक्षा की आवश्यकता होती है।

मानक पैकेजिंग प्रक्रिया

1. बेयरिंग पहचान की पुष्टि की जाती है।
2. बेयरिंग को सुरक्षात्मक आंतरिक पैकेजिंग में रखा जाता है।
3. आवश्यक होने पर नमी-प्रतिरोधी सामग्री जोड़ी जाती है।
4. उत्पाद को बॉक्स के अंदर मूवमेंट से सुरक्षित रखा जाता है।
5. बाहरी लेबल में पार्ट नंबर और मात्रा शामिल होती है।
6. पैकेज को एक प्रबलित शिपिंग कार्टन में रखा जाता है।
7. निर्यात दस्तावेज़ ऑर्डर के अनुसार तैयार किए जाते हैं।

उपलब्ध शिपिंग विकल्प

• DHL एक्सप्रेस।
• FedEx एक्सप्रेस।
• UPS एक्सप्रेस।
• एयर फ्रेट।
• समेकित ऑर्डर के लिए समुद्री माल।
• ग्राहक-निर्दिष्ट फॉरवर्डर।
• ग्राहक कूरियर खाता।
• अन्य SMT स्पेयर पार्ट्स के साथ संयुक्त शिपमेंट।

भंडारण सिफारिशें

• स्थापना तक बेयरिंग को उसकी मूल सुरक्षात्मक पैकेजिंग में रखें।
• इसे एक साफ और सूखे इनडोर क्षेत्र में स्टोर करें।
• संघनन या संक्षारक रसायनों के संपर्क से बचें।
• बेयरिंग पैकेज पर भारी उत्पाद न रखें।
• उत्पाद को धातु धूल और मशीनिंग मलबे से दूर रखें।
• पैकेजिंग को अनावश्यक रूप से न खोलें।
• निरीक्षण और स्थापना के दौरान साफ ​​दस्ताने का उपयोग करें।
• प्राप्त तिथि के अनुसार इन्वेंट्री को घुमाएं।
• दीर्घकालिक भंडारण के बाद स्थिति की फिर से जाँच करें।
• सटीक सतहों के साथ नंगे हाथों के सीधे संपर्क को रोकें।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या H4209W NSK 7001ATYNDBMP5 के समान है?

H4209W NXT उपकरण के लिए NSK 7001AT-सीरीज़ प्रेसिजन बेयरिंग से आमतौर पर जुड़ा फूजी स्पेयर-पार्ट रेफरेंस है। कुछ वाणिज्यिक रिकॉर्ड 7001ATYNDBMP5 का उपयोग करते हैं, जबकि एक पार्ट्स-लिस्ट रिकॉर्ड 7001ATYDBC8P5 दिखाता है। ऑर्डर देने से पहले कृपया हटाए गए बेयरिंग पर पूर्ण मार्किंग की पुष्टि करें।

Q2: H4209W बेयरिंग के आयाम क्या हैं?

आमतौर पर प्रलेखित आयाम 12 मिमी आंतरिक व्यास, 28 मिमी बाहरी व्यास और 8 मिमी चौड़ाई हैं। हालांकि, केवल आयाम प्रतिस्थापन के लिए पर्याप्त नहीं हैं क्योंकि प्रेसिजन क्लास, संपर्क डिज़ाइन, मिलान व्यवस्था, केज प्रकार और प्रीलोड-संबंधित प्रत्यय को भी सत्यापित किया जाना चाहिए।

Q3: यह बेयरिंग फूजी NXT मशीन में कहाँ उपयोग किया जाता है?

उपलब्ध NXT पार्ट्स जानकारी H4209W को Y-अक्ष बॉल-स्क्रू-संबंधित असेंबली में बेयरिंग के रूप में पहचानती है। सटीक इंस्टॉलेशन स्थिति मॉड्यूल और मशीन कॉन्फ़िगरेशन के अनुसार भिन्न हो सकती है, इसलिए खरीदारों को उपकरण मॉडल, मॉड्यूल नंबर और असेंबली फोटो प्रदान करनी चाहिए।

Q4: क्या मैं इसके बजाय एक मानक 7001 बेयरिंग का उपयोग कर सकता हूँ?

समान आयामों वाले मानक बेयरिंग को स्वचालित रूप से स्थापित नहीं किया जाना चाहिए। मूल बेयरिंग को एक विशिष्ट एंगुलर कॉन्टैक्ट डिज़ाइन, प्रेसिजन क्लास, केज, आंतरिक कॉन्फ़िगरेशन, मिलान व्यवस्था, या प्रीलोड की आवश्यकता हो सकती है। हमेशा पूर्ण प्रत्यय और अनुप्रयोग आवश्यकताओं की तुलना करें।

Q5: कोटेशन से पहले कौन सी जानकारी आवश्यक है?

कृपया H4209W, पूर्ण NSK बेयरिंग मार्किंग, आवश्यक मात्रा, मशीन मॉडल, मशीन सीरियल नंबर, स्थापित स्थिति, आवश्यक स्थिति और स्पष्ट फोटो भेजें। ये विवरण आपूर्तिकर्ता को संगतता सत्यापित करने और अपूर्ण प्रत्यय जानकारी के कारण होने वाली देरी से बचने की अनुमति देते हैं।

हमसे संपर्क करें

NXT Y-अक्ष रखरखाव परियोजना के लिए फूजी H4209W NSK 7001AT प्रेसिजन बेयरिंग की तलाश है?

हमें बेयरिंग मार्किंग, मशीन मॉडल, आवश्यक मात्रा, पसंदीदा स्थिति और डिलीवरी गंतव्य भेजें। हमारी टीम कोटेशन से पहले उपलब्ध विनिर्देश, स्टॉक स्थिति, पैकेजिंग आवश्यकताओं और शिपिंग विकल्प की जाँच करेगी।

SMT पार्ट्स सप्लाई लिमिटेड।दुनिया भर में इलेक्ट्रॉनिक्स विनिर्माण ग्राहकों के लिए SMT मशीन स्पेयर पार्ट्स, फीडर कंपोनेंट्स, बेयरिंग, मोटर्स, सेंसर, कंट्रोल बोर्ड, नोजल, फिल्टर और रखरखाव समाधान प्रदान करता है।

हम समर्थन करते हैं:

• तेज पार्ट-नंबर सत्यापन।
• फोटो-आधारित उत्पाद पुष्टि।
• नई और रिप्लेसमेंट स्थिति विकल्प।
• आपातकालीन रखरखाव आवश्यकताएं।
• छोटी-मात्रा और बैच ऑर्डर।
• संयुक्त SMT स्पेयर-पार्ट्स शिपमेंट।
• अंतर्राष्ट्रीय एक्सप्रेस डिलीवरी।
• शिपमेंट से पहले तकनीकी संचार।
• सुरक्षात्मक निर्यात पैकेजिंग।
• दीर्घकालिक स्पेयर-पार्ट्स सोर्सिंग समर्थन।

सटीक सेवा के लिए, कृपया शामिल करें H4209W, 7001ATYNDBMP5 या वास्तविक पूर्ण मार्किंग, 12 × 28 × 8 मिमी, और फूजी NXT Y-अक्ष अनुप्रयोग आपकी पूछताछ में।

ट्रेडमार्क और संगतता कथन

फूजी, NXT, NSK, और संबंधित मॉडल नाम उनके संबंधित स्वामियों के ट्रेडमार्क या पंजीकृत ट्रेडमार्क हैं। उनका उपयोग केवल उत्पाद संगतता और अनुप्रयोग की पहचान के लिए किया जाता है। SMT पार्ट्स सप्लाई लिमिटेड। एक स्वतंत्र स्पेयर-पार्ट्स आपूर्तिकर्ता है और मूल उपकरण या बेयरिंग निर्माताओं से संबद्धता का दावा नहीं करता है जब तक कि विशेष रूप से लिखित रूप में पुष्टि न की जाए।
