एनपीएम माउंटर के लिए पैनासोनिक N610087794AA N610074584AA 16-नोजल चेंजर

Panasonic N610087794AA / N610074584AA नोजल चेंजर एक समर्पित SMT मशीन घटक है जिसे NPM पिक एंड प्लेस उपकरण में संगत 16-नोजल हेड कॉन्फ़िगरेशन के साथ उपयोग के लिए डिज़ाइन किया गया है। मशीन के नोजल प्रबंधन क्षेत्र के भीतर स्थापित, इकाई परिभाषित भंडारण स्थान प्रदान करती है जहाँ प्लेसमेंट नोजल को स्वचालित उत्पादन के दौरान रखा और एक्सेस किया जा सकता है। यह प्लेसमेंट हेड को बार-बार मैन्युअल नोजल प्रतिस्थापन पर निर्भर हुए बिना घटक आवश्यकताओं के अनुसार नोजल प्रकार बदलने की अनुमति देता है।

मिश्रित PCB असेंबली संचालित करने वाले SMT कारखानों के लिए, एक ठीक से काम करने वाला नोजल चेंजर लगातार उपकरण संचालन बनाए रखने के लिए महत्वपूर्ण है। घिसाव, संदूषण, यांत्रिक क्षति, गलत नोजल पोजिशनिंग, या चेंजर असेंबली का खराब होना स्वचालित नोजल एक्सचेंज में बाधा डाल सकता है। क्षतिग्रस्त इकाई को सही पार्ट-नंबर कॉन्फ़िगरेशन के साथ बदलना विश्वसनीय नोजल प्रबंधन को बहाल करने और अनावश्यक उत्पादन रुकावटों को कम करने में मदद कर सकता है।

ऑर्डर करने से पहले N610087794AA और N610074584AA संदर्भों को हमेशा मशीन कॉन्फ़िगरेशन, हेड प्रकार, मौजूदा स्थापित इकाई और उपकरण प्रलेखन के विरुद्ध जांचा जाना चाहिए।

आधुनिक पिक एंड प्लेस मशीनें एक ही उत्पादन कार्यक्रम के भीतर कई विभिन्न इलेक्ट्रॉनिक घटकों को संसाधित करती हैं। विभिन्न पैकेजों के लिए विभिन्न नोजल आयामों, टिप ज्यामिति, वैक्यूम विशेषताओं, या हैंडलिंग विधियों की आवश्यकता हो सकती है।

इसलिए प्लेसमेंट हेड पूरे PCB असेंबली कार्यक्रम में हमेशा एक नोजल प्रकार का उपयोग नहीं कर सकता है।

एक नोजल चेंजर संगठित भंडारण स्थान प्रदान करता है जो मशीन को प्रोग्राम की गई उत्पादन आवश्यकताओं के अनुसार नोजल बदलने की अनुमति देता है।

विशिष्ट घटक समूह जिन्हें विभिन्न नोजल चयन की आवश्यकता हो सकती है, उनमें शामिल हैं:

चेंजर स्वयं घटक प्लेसमेंट नहीं करता है। इसके बजाय, यह प्लेसमेंट हेड का समर्थन करने वाली नोजल प्रबंधन प्रक्रिया का एक हिस्सा बनता है।

सामान्य SMT उत्पादन के दौरान नोजल चेंजर बार-बार संचालित होता है। उत्पाद मिश्रण और मशीन प्रोग्रामिंग के आधार पर, उत्पादन शिफ्ट के दौरान कई बार नोजल परिवर्तन हो सकते हैं।

दीर्घकालिक संचालन कई रखरखाव मुद्दे पैदा कर सकता है।

बार-बार नोजल लोड करना और अनलोड करना धीरे-धीरे लोकेटिंग सतहों, होल्डर्स, गाइडों, या अन्य यांत्रिक इंटरफेस को खराब कर सकता है।

यदि नोजल अब अपने भंडारण स्थान में सही ढंग से स्थित नहीं है, तो हेड को पिकअप या रिटर्न संचालन के दौरान कठिनाई का अनुभव हो सकता है।

धूल, सोल्डर पेस्ट अवशेष, फ्लक्स कण, चिपकने वाला अवशेष, और सामान्य कारखाने का संदूषण नोजल चेंजर के आसपास जमा हो सकता है।

संदूषण नोजल सीटिंग को प्रभावित कर सकता है और सुचारू नोजल एक्सचेंज में बाधा डाल सकता है।

एक नोजल जो ठीक से सीट नहीं है, वह एक अस्थिर पिकअप स्थिति बना सकता है।

विशिष्ट कारणों में शामिल हैं:

• क्षतिग्रस्त भंडारण स्थिति;
• संदूषण;
• घिसे हुए यांत्रिक इंटरफेस;
• गलत नोजल चयन;
• अनुचित स्थापना;
• असंगत चेंजर कॉन्फ़िगरेशन।

एक टक्कर, अनुचित रखरखाव संचालन, गलत जगह पर रखा नोजल, या असामान्य मशीन आंदोलन चेंजर असेंबली के हिस्से को नुकसान पहुंचा सकता है।

यहां तक कि अपेक्षाकृत छोटा विरूपण भी महत्वपूर्ण हो सकता है क्योंकि नोजल एक्सचेंज दोहराने योग्य यांत्रिक पोजिशनिंग पर निर्भर करता है।

लंबे समय तक चलने वाली मशीनें निवारक रखरखाव या नवीनीकरण के दौरान नोजल-प्रबंधन घटकों के प्रतिस्थापन की आवश्यकता हो सकती है।

एक उपयुक्त स्पेयर नोजल चेंजर उपलब्ध रखने से स्थापित इकाई के अनुपयोगी होने पर रिकवरी का समय कम हो सकता है।

ये लक्षण स्वचालित रूप से यह मतलब नहीं है कि नोजल चेंजर खराब है। मशीन अलार्म नोजल, सेंसर, प्लेसमेंट हेड, वायवीय प्रणाली, सॉफ्टवेयर सेटिंग्स, अंशांकन, या अन्य यांत्रिक घटकों से भी संबंधित हो सकते हैं।

इसलिए प्रतिस्थापन से पहले सही समस्या निवारण किया जाना चाहिए।

जब निरीक्षण पुष्टि करता है कि मौजूदा नोजल चेंजर क्षतिग्रस्त, घिसा हुआ, व्यावहारिक वसूली से परे दूषित, या यांत्रिक रूप से अनुपयुक्त है, तो सही ढंग से मेल खाने वाली इकाई के साथ प्रतिस्थापन नोजल भंडारण और विनिमय कार्य को बहाल कर सकता है।

अनुशंसित खरीद प्रक्रिया सरल है:

लेबल, मशीन पार्ट्स सूची, रखरखाव रिकॉर्ड, या वर्तमान में स्थापित इकाई की जाँच करें।

इस उत्पाद के लिए आपूर्ति किए गए संदर्भ संख्या हैं:

• N610087794AA
• N610074584AA

क्योंकि मशीन संशोधन भिन्न हो सकते हैं, केवल मशीन परिवार के नाम से भाग का चयन न करें।

सत्यापित करें कि उपकरण प्रासंगिक 16-नोजल हेड कॉन्फ़िगरेशन का उपयोग करता है।

विभिन्न हेड संरचनाओं के लिए नोजल चेंजर को स्वचालित रूप से विनिमेय नहीं माना जाना चाहिए।

जब मशीन को अपग्रेड, पुनर्निर्माण, या पहले मरम्मत किया गया हो तो तस्वीरें विशेष रूप से उपयोगी होती हैं।

अनुशंसित तस्वीरें शामिल हैं:

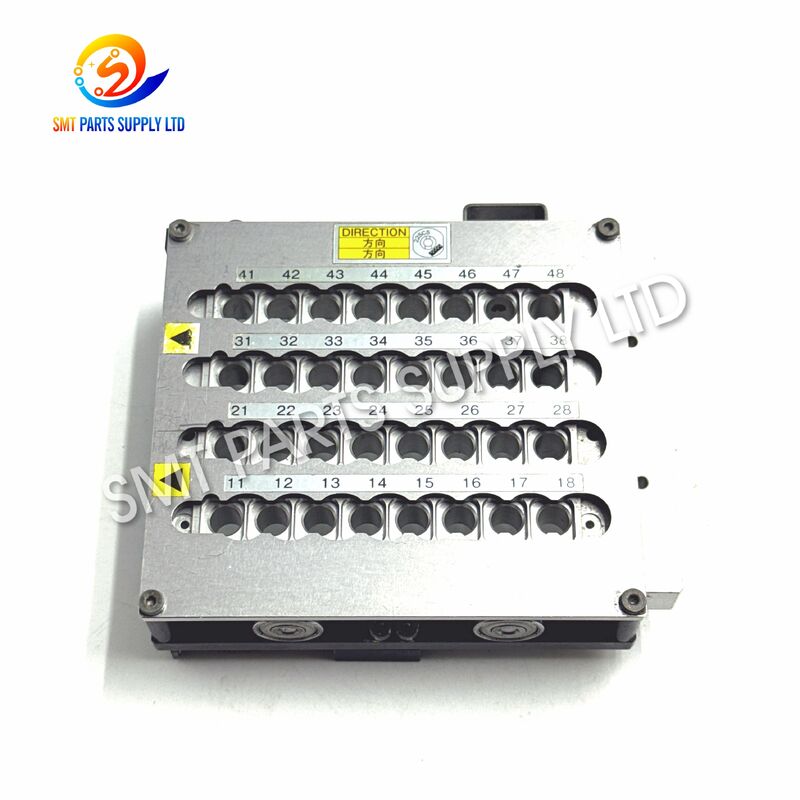

• पूर्ण नोजल चेंजर;
• पहचान लेबल;
• माउंटिंग इंटरफ़ेस;
• कनेक्टर क्षेत्र यदि लागू हो;
• मशीन मॉडल लेबल;
• प्लेसमेंट हेड।

ऑर्डर करने से पहले, उपलब्ध स्टॉक कॉन्फ़िगरेशन के साथ अनुरोधित संदर्भ की तुलना करें।

यह गलत खरीद और अनावश्यक मशीन डाउनटाइम को कम करता है।

महत्वपूर्ण: सटीक आयाम, वजन, सामग्री संरचना, संशोधन विनिमेयता, और मशीन-विशिष्ट कॉन्फ़िगरेशन को खरीद विनिर्देश में दर्ज करने से पहले वास्तविक आपूर्ति की गई इकाई से पुष्टि की जानी चाहिए।

ये दो नंबर सोर्सिंग रिकॉर्ड, मशीन कॉन्फ़िगरेशन, या प्रतिस्थापन संदर्भों में दिखाई दे सकते हैं। उनकी सटीक विनिमेयता को स्थापित मशीन के अनुसार पुष्टि की जानी चाहिए, न कि केवल समान उत्पाद विवरण से मान लिया जाना चाहिए।

N610087794AA / N610074584AA नोजल चेंजर का मुख्य रूप से SMT उत्पादन उपकरण में उपयोग किया जाता है जहाँ स्वचालित नोजल प्रबंधन की आवश्यकता होती है।

विशिष्ट अनुप्रयोगों में शामिल हैं:

रखरखाव दल नोजल चेंजर को बदल सकते हैं जब मूल स्थापित इकाई घिसाव, क्षति, संदूषण, या अनियमित नोजल पोजिशनिंग दिखाती है।

मशीन मरम्मत विभाग स्वचालित नोजल परिवर्तन त्रुटियों का निवारण करते समय इकाई का उपयोग कर सकते हैं।

उपयोग किए गए उत्पादन उपकरण का नवीनीकरण करते समय सेवा में लौटने से पहले नोजल भंडारण घटकों के निरीक्षण और प्रतिस्थापन की आवश्यकता हो सकती है।

कई संगत मशीनों को संचालित करने वाले कारखाने महत्वपूर्ण रखरखाव स्टॉक के रूप में नोजल चेंजर असेंबली रख सकते हैं।

यह उपयोगी है क्योंकि उपकरण विफलता के बाद प्रतिस्थापन घटक की प्रतीक्षा करने से डाउनटाइम बढ़ सकता है।

SMT उपकरण सेवा कंपनियां पुनर्निर्मित मशीनरी को सेवा में वापस करने से पहले गायब या क्षतिग्रस्त नोजल चेंजर घटकों को बदल सकती हैं।

नोजल चेंजर प्लेसमेंट हेड और मशीन नियंत्रण प्रणाली के साथ मिलकर काम करता है।

एक सरलीकृत नोजल विनिमय अनुक्रम इस प्रकार है।

मशीन उत्पादन कार्यक्रम विभिन्न घटक प्रकारों को उपयुक्त प्लेसमेंट नोजल के साथ जोड़ता है।

जब अगले घटक को एक अलग नोजल कॉन्फ़िगरेशन की आवश्यकता होती है, तो मशीन नोजल विनिमय के लिए तैयार होती है।

प्लेसमेंट हेड प्रोग्राम किए गए नोजल परिवर्तन स्थिति पर यात्रा करता है।

सटीक चेंजर स्थान महत्वपूर्ण है क्योंकि हेड को आवश्यक नोजल भंडारण स्थिति के साथ संरेखित करना चाहिए।

वर्तमान में स्थापित नोजल को उसके निर्दिष्ट चेंजर स्थिति में रखा जाता है।

विश्वसनीय भंडारण और बाद के पुन: उपयोग की अनुमति देने के लिए नोजल को ठीक से बैठना चाहिए।

हेड आवश्यक नोजल वाले भंडारण स्थान पर जाता है।

हेड चयनित नोजल को संलग्न करता है।

सफल पिकअप के बाद, मशीन अपने प्रोग्राम किए गए प्लेसमेंट प्रक्रिया को जारी रख सकती है।

नए चयनित नोजल का उपयोग तब निर्दिष्ट घटकों को उठाने और रखने के लिए किया जाता है।

यह स्वचालित वर्कफ़्लो उपकरण को हर बार मैन्युअल नोजल प्रतिस्थापन की आवश्यकता के बिना मिश्रित घटक प्रकारों को कुशलतापूर्वक संसाधित करने में सक्षम बनाता है।

स्वचालित नोजल विनिमय मशीन को सामान्य उत्पादन के दौरान ऑपरेटरों द्वारा मैन्युअल रूप से बदलने के बिना उपयुक्त नोजल के बीच बदलने की अनुमति देता है।

PCB असेंबली में अक्सर कई घटक पैकेज आकार होते हैं। एक नोजल चेंजर प्लेसमेंट सिस्टम को आवश्यकतानुसार विभिन्न नोजल प्रकारों तक पहुंचने में सक्षम बनाता है।

विश्वसनीय नोजल भंडारण और विनिमय नोजल हैंडलिंग से संबंधित रुकावटों को कम करने में मदद करता है।

एक ज्ञात स्पेयर-पार्ट संदर्भ रखरखाव टीमों के लिए प्रतिस्थापन इन्वेंटरी को व्यवस्थित करना आसान बनाता है।

परिभाषित भंडारण स्थान ऑपरेटरों को मशीन नोजल को उत्पादन आवश्यकताओं के अनुसार व्यवस्थित रखने में मदद करते हैं।

कारखाने निर्धारित रखरखाव के दौरान चेंजर का निरीक्षण कर सकते हैं और विस्तारित डाउनटाइम बनाने से पहले क्षतिग्रस्त असेंबली को बदल सकते हैं।

सही इकाई का चयन करने के लिए मशीन ब्रांड की पहचान करने से अधिक की आवश्यकता होती है।

निम्नलिखित चेकलिस्ट का उपयोग करें।

औद्योगिक स्पेयर पार्ट्स के लिए, भाग संख्या सामान्यतः पहली खरीद संदर्भ होनी चाहिए।

मशीन परिवारों में कई पीढ़ियां और वैकल्पिक कॉन्फ़िगरेशन हो सकते हैं।

इसलिए, एक खरीदार को केवल यह कहकर ऑर्डर करने से बचना चाहिए:

“NPM नोजल चेंजर।”

एक बेहतर पूछताछ है:

“NPM 16-नोजल हेड के लिए N610087794AA नोजल चेंजर।”

दूसरे संदर्भ, N610074584AA, जहां लागू हो, प्रदान करने से पुष्टि में और मदद मिल सकती है।

एक ही NPM मशीन परिवार को विभिन्न प्लेसमेंट हेड व्यवस्थाओं के साथ कॉन्फ़िगर किया जा सकता है।

एक हेड कॉन्फ़िगरेशन के आसपास डिज़ाइन किए गए चेंजर को स्वचालित रूप से हर दूसरे कॉन्फ़िगरेशन के लिए उपयुक्त नहीं माना जाना चाहिए।

ऑर्डर करने से पहले, प्रदान करें:

• मशीन मॉडल;
• मशीन सीरियल नंबर जहां उपलब्ध हो;
• नोजल चेंजर भाग संख्या;
• हेड प्रकार;
• स्पष्ट तस्वीरें।

यह जानकारी पहचान सटीकता में सुधार करती है।

जब कोई मशीन कई वर्षों से चल रही हो, तो स्थापित स्पेयर पार्ट को पहले बदला जा सकता है।

इसलिए तस्वीरों की तुलना करना उपयोगी हो सकता है।

अनुशंसित फोटो कोण:

हर नोजल चेंजर समस्या के लिए प्रतिस्थापन की आवश्यकता नहीं होती है।

यदि समस्या मुख्य रूप से हटाने योग्य संदूषण के कारण होती है और असेंबली में कोई यांत्रिक क्षति नहीं होती है तो सफाई उपयुक्त हो सकती है।

प्रतिस्थापन पर विचार किया जाना चाहिए जब हो:

• टूटी हुई संरचना;
• विरूपण;
• अत्यधिक घिसाव;
• क्षतिग्रस्त लोकेटिंग स्थिति;
• सही सफाई के बाद बार-बार विफलता;
• यांत्रिक भागों का गायब होना;
• अविश्वसनीय नोजल सीटिंग।

रखरखाव निर्णय वास्तविक मशीन स्थिति पर आधारित होना चाहिए।

स्थापना SMT प्लेसमेंट उपकरण से परिचित कर्मियों द्वारा की जानी चाहिए।

सर्विसिंग से पहले:

• कारखाने की प्रक्रिया के अनुसार उत्पादन बंद करें;
• मशीन को सुरक्षित रखरखाव स्थिति में रखें;
• यदि आवश्यक हो तो नोजल हटा दें;
• स्थापित चेंजर स्थिति रिकॉर्ड करें;
• माउंटिंग क्षेत्रों का निरीक्षण करें;
• संदूषण पेश करने से बचें;
• उत्पादन फिर से शुरू करने से पहले सही स्थापना सत्यापित करें।

प्रतिस्थापन के बाद, सामान्य उत्पादन पर लौटने से पहले मशीन के नोजल विनिमय संचालन की पुष्टि करें।

एक कार्यात्मक परीक्षण की जांच करनी चाहिए कि नोजल लगातार संग्रहीत, चयनित, उठाए और वापस किए जा सकते हैं।

उचित रखरखाव नोजल-प्रबंधन घटकों के उपयोगी जीवन का विस्तार करने में मदद कर सकता है।

धूल, मलबे, सोल्डर-संबंधित संदूषण, और विदेशी कणों के लिए नोजल भंडारण क्षेत्र का निरीक्षण करें।

एक क्षतिग्रस्त या दूषित नोजल ऐसे लक्षण पैदा कर सकता है जो चेंजर समस्याओं के समान लगते हैं।

दोनों घटकों का निरीक्षण करें।

जब नोजल सामान्य रूप से सीट न हों तो उन्हें भंडारण स्थानों में जबरदस्ती न करें।

पहले कारण निर्धारित करें।

रखरखाव रिकॉर्ड आवर्ती समस्याओं की पहचान करने और भविष्य के स्पेयर-पार्ट्स खरीद को सरल बनाने में मदद कर सकते हैं।

उच्च उपयोग दर वाली फैक्ट्रियों को महत्वपूर्ण मशीन घटकों को स्थानीय रूप से उपलब्ध रखने से लाभ हो सकता है।

उपयुक्त स्पेयर मात्रा निर्भर करती है:

• मशीनों की संख्या;
• उत्पादन घंटे;
• रखरखाव रणनीति;
• लीड-टाइम आवश्यकताएं;
• ऐतिहासिक विफलता दर।

SMT मशीन स्पेयर पार्ट्स की सोर्सिंग करने वाले खरीदारों के लिए, सही पहचान अक्सर केवल एक सामान्य उत्पाद नाम से एक भाग चुनने से अधिक मूल्यवान होती है।

N610087794AA / N610074584AA पूछताछ के लिए, खरीदार द्वारा प्रदान की गई जानकारी का उपयोग करके संगतता की पुष्टि की जा सकती है।

अनुशंसित पूछताछ जानकारी:

पूरी जानकारी प्रदान करने से कोटेशन और पुष्टि प्रक्रिया तेज हो सकती है।

औद्योगिक SMT स्पेयर पार्ट्स के लिए, दृश्य और कॉन्फ़िगरेशन निरीक्षण स्थापना और व्यावहारिक उपयोग से संबंधित क्षेत्रों पर ध्यान केंद्रित करना चाहिए।

विशिष्ट जांच बिंदु शामिल हो सकते हैं:

• उत्पाद पहचान;
• भाग-संख्या स्थिरता;
• संरचनात्मक पूर्णता;
• नोजल भंडारण स्थान;
• दृश्य यांत्रिक क्षति;
• माउंटिंग क्षेत्र;
• पैकिंग सुरक्षा।

कोई भी विशिष्ट परीक्षण आवश्यकता ऑर्डर करने से पहले बताई जानी चाहिए।

परिवहन के दौरान यांत्रिक इंटरफेस और भंडारण स्थानों की रक्षा के लिए नोजल चेंजर को पैक किया जाना चाहिए।

विशिष्ट पैकिंग विचारों में शामिल हैं:

• एंटी-इम्पैक्ट सुरक्षा;
• स्वच्छ आंतरिक पैकेजिंग;
• सुरक्षात्मक कुशनिंग;
• उपयुक्त बाहरी कार्टन;
• भाग पहचान के लिए लेबलिंग।

अंतर्राष्ट्रीय शिपमेंट के लिए, मात्रा और परिवहन विधि के अनुसार पैकेजिंग का चयन किया जा सकता है।

कोटेशन का अनुरोध करते समय, कृपया भेजें:

भाग संख्या: N610087794AA / N610074584AA
उत्पाद: 16-नोजल हेड नोजल चेंजर
मशीन: NPM पिक एंड प्लेस मशीन
मात्रा: आवश्यक मात्रा
स्थिति: आवश्यक स्थिति
फोटो:यदि उपलब्ध हो तो मौजूदा इकाई की तस्वीरें
डिलीवरी देश: गंतव्य देश

यह जानकारी प्रदान करने से उत्पाद की जाँच और कोटेशन तैयार करने में तेजी आती है।

A: यह एक नोजल चेंजर है जिसका उपयोग NPM पिक एंड प्लेस उपकरण में संगत 16-नोजल हेड कॉन्फ़िगरेशन के साथ किया जाता है। इसका प्राथमिक उद्देश्य संगठित नोजल भंडारण स्थान प्रदान करना और SMT घटक प्लेसमेंट के दौरान मशीन की स्वचालित नोजल विनिमय प्रक्रिया का समर्थन करना है।

A: केवल एक समान उत्पाद विवरण के आधार पर विनिमेयता न मानें। खरीदने से पहले स्थापित भाग संख्या, प्लेसमेंट हेड कॉन्फ़िगरेशन, मशीन मॉडल, संशोधन और भौतिक असेंबली की जांच की जानी चाहिए। पुष्टि के लिए मौजूदा इकाई की तस्वीरें भेजना अनुशंसित है।

A: नहीं। यह उत्पाद एक व्यक्तिगत SMT प्लेसमेंट नोजल के बजाय एक नोजल चेंजर असेंबली है। यह उत्पादन के दौरान प्लेसमेंट हेड द्वारा उपयोग किए जाने वाले नोजल को संग्रहीत और विनिमय का समर्थन करता है।

A: मशीन मॉडल, मौजूदा भाग संख्या, हेड कॉन्फ़िगरेशन, मात्रा और स्थापित चेंजर की स्पष्ट तस्वीरें भेजें। शिपमेंट से पहले इन विवरणों की जांच करना गलत स्पेयर-पार्ट चयन को कम करने का सबसे विश्वसनीय तरीका है।

A: जब इकाई में भौतिक क्षति, विरूपण, घिसे हुए नोजल स्थान, बार-बार विनिमय त्रुटियां, या अविश्वसनीय नोजल सीटिंग हो जिसे उचित निरीक्षण, सफाई, या रखरखाव के माध्यम से ठीक नहीं किया जा सकता है, तो प्रतिस्थापन की आवश्यकता हो सकती है।

क्या आपके SMT उत्पादन उपकरण के लिए N610087794AA या N610074584AA नोजल चेंजर की आवश्यकता है?

हमें अपना भेजें भाग संख्या, मशीन मॉडल, हेड प्रकार, आवश्यक मात्रा, और मौजूदा इकाई की तस्वीरें। हम अनुरोधित कॉन्फ़िगरेशन की जांच करने और आपकी खरीद आवश्यकताओं के अनुसार कोटेशन तैयार करने में मदद कर सकते हैं।

रखरखाव परियोजनाओं, उत्पादन-लाइन स्पेयर इन्वेंटरी, मशीन नवीनीकरण, या तत्काल प्रतिस्थापन आवश्यकताओं के लिए, उपलब्धता, संगतता जांच, पैकिंग और डिलीवरी की जानकारी के लिए अपनी पार्ट्स सूची के साथ हमसे संपर्क करें।
