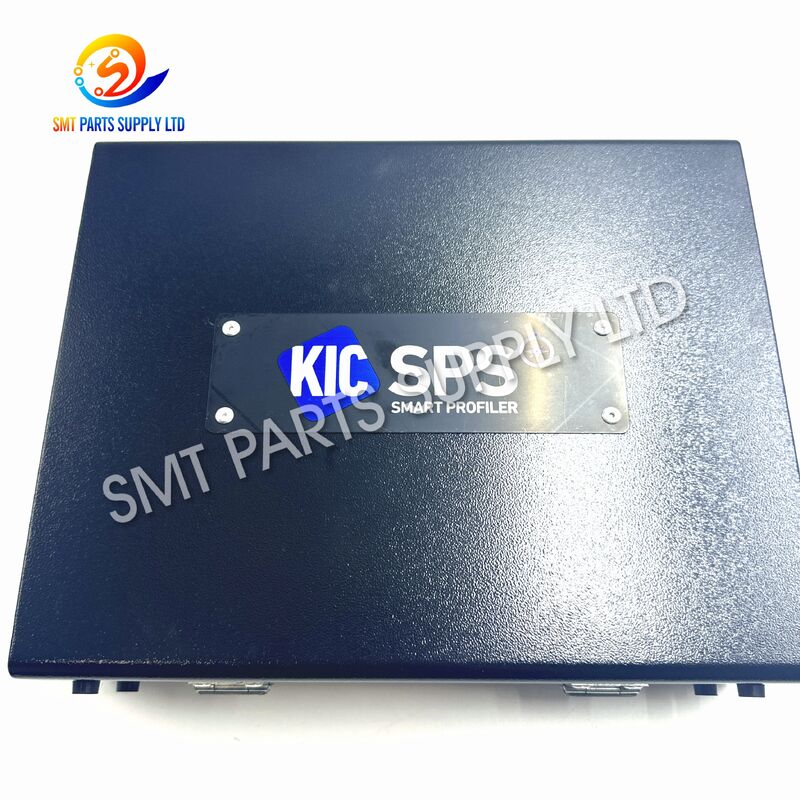

रीफ्लो ओवन के लिए केआईसी एसपीएस स्मार्ट प्रोफाइलर थर्मल प्रोफाइल परीक्षक

यह KIC SPS स्मार्ट प्रोफाइलर एक पेशेवर मल्टी-चैनल थर्मल प्रोफाइलिंग उपकरण है जिसे रिफ्लो सोल्डरिंग और अन्य नियंत्रित थर्मल प्रक्रियाओं के दौरान पीसीबी और इलेक्ट्रॉनिक घटकों द्वारा अनुभव किए गए वास्तविक तापमान को मापने के लिए डिज़ाइन किया गया है।

उपलब्ध 7, 9, और 12 चैनल मानक कॉन्फ़िगरेशन में, प्रोफाइलर पीसीबी पर कई महत्वपूर्ण स्थानों से एक साथ तापमान डेटा एकत्र करने के लिए मानक टाइप के थर्मोकपल के साथ काम करता है। KIC अतिरिक्त हार्डवेयर और सॉफ्टवेयर के साथ 24-चैनल क्षमता भी सूचीबद्ध करता है।

फैक्ट्री-कैलिब्रेटेड सटीकता के साथ प्लस या माइनस 0.5 C, 0.1 C रिज़ॉल्यूशन, यूएसबी संचार, उच्च-क्षमता डेटा स्टोरेज, और लागू कॉन्फ़िगरेशन पर वायरलेस क्षमता, एसपीएस प्रक्रिया इंजीनियरों को पीक तापमान, स्लोप, लिक्विडस के ऊपर समय और प्रोसेस विंडो इंडेक्स का विश्लेषण करने के लिए व्यावहारिक डेटा प्रदान करता है।

यह विशेष रूप से एसएमटी कारखानों, ईएमएस निर्माताओं, इलेक्ट्रॉनिक्स असेंबली संयंत्रों, प्रक्रिया इंजीनियरिंग विभागों, एनपीआई टीमों और रिफ्लो ओवन रखरखाव अनुप्रयोगों के लिए उपयुक्त है।

रिफ्लो ओवन नियंत्रण पैनल पर प्रदर्शित तापमान ओवन सेटिंग्स का प्रतिनिधित्व करता है, लेकिन यह जरूरी नहीं कि पीसीबी पर हर घटक द्वारा अनुभव किए गए वास्तविक तापमान का प्रतिनिधित्व करे।

हीट के प्रति सर्किट बोर्ड के विभिन्न क्षेत्र अलग-अलग प्रतिक्रिया करते हैं क्योंकि:

• घटक का आकार और थर्मल मास।
• पीसीबी की मोटाई।
• कॉपर वितरण।
• घटक घनत्व।
• बोर्ड के आयाम।
• कन्वेयर की गति।
• ओवन एयरफ्लो।
• जोन तापमान सेटिंग्स।
• पीसीबी पर घटक की स्थिति।

उदाहरण के लिए, एक बड़ा बीजीए या पावर डिवाइस एक छोटे निष्क्रिय घटक की तुलना में अधिक धीरे-धीरे गर्म हो सकता है। भारी तांबे वाले पीसीबी अनुभाग को भी कम-मास अनुभाग की तुलना में अधिक थर्मल ऊर्जा की आवश्यकता हो सकती है।

वास्तविक प्रोफाइल माप के बिना, इंजीनियरों को समस्याओं का सामना करना पड़ सकता है जैसे:

एक थर्मल प्रोफाइलर प्रत्यक्ष उत्पाद-स्तरीय तापमान जानकारी प्रदान करता है ताकि इंजीनियर ओवन सेटिंग्स पर निर्भर रहने के बजाय वास्तविक प्रक्रिया का मूल्यांकन कर सकें।

यह KIC SPS स्मार्ट प्रोफाइलर एक ही रिफ्लो ओवन पास के दौरान कई पीसीबी स्थानों को मापता है।

टाइप के थर्मोकपल को चयनित घटकों, सोल्डरिंग क्षेत्रों या पीसीबी स्थानों पर लगाया जाता है। प्रत्येक थर्मोकपल एसपीएस प्रोफाइलर पर एक इनपुट चैनल से जुड़ता है।

प्रोफाइलिंग रन के दौरान, हीटिंग और कूलिंग प्रक्रिया के दौरान तापमान की जानकारी रिकॉर्ड की जाती है।

माप के बाद, इंजीनियर मूल्यांकन कर सकते हैं:

• पीक तापमान।
• हीटिंग स्लोप।
• कूलिंग व्यवहार।
• लिक्विडस के ऊपर समय।
• घटकों के बीच तापमान अंतर।
• समग्र थर्मल प्रोफाइल आकार।
• प्रोसेस विंडो इंडेक्स।
• रिफ्लो रेसिपी उपयुक्तता।

एसपीएस यूएसबी के माध्यम से संग्रहीत प्रोफाइल डेटा स्थानांतरित कर सकता है, जबकि लागू मॉडल वास्तविक समय वायरलेस डेटा ट्रांसमिशन का समर्थन करते हैं।

यह नए रिफ्लो रेसिपी स्थापित करने, मौजूदा प्रक्रियाओं की जांच करने, थर्मल समस्याओं का निवारण करने और उत्पादन मापदंडों का दस्तावेजीकरण करने के लिए एक व्यावहारिक समाधान प्रदान करता है।

ये मुख्य माप विनिर्देश आधिकारिक एसपीएस तकनीकी डेटाशीट में सूचीबद्ध हैं।

तीनों कॉन्फ़िगरेशन समान प्रोफाइलर लंबाई और ऊंचाई बनाए रखते हैं, जबकि चौड़ाई चैनल मात्रा के साथ बढ़ती है।

KIC मानक 7, 9, और 12 चैनल संस्करणों की पहचान करता है और 24-चैनल क्षमता भी सूचीबद्ध करता है जिसके लिए अतिरिक्त हार्डवेयर या सॉफ्टवेयर की आवश्यकता होती है।

एसपीएस पीसीबी के रिफ्लो ओवन से गुजरने पर घटकों द्वारा वास्तव में अनुभव किए गए तापमान को मापता है।

यह ओवन रेसिपी असेंबली बोर्ड के लिए उपयुक्त है या नहीं, इसका मूल्यांकन करने के लिए उपयोगी प्रक्रिया जानकारी प्रदान करता है।

जब कोई नया पीसीबी उत्पादन में आता है, तो इंजीनियर चयनित महत्वपूर्ण स्थानों पर थर्मोकपल स्थापित कर सकते हैं और पूर्ण पैमाने पर विनिर्माण शुरू होने से पहले एक प्रारंभिक थर्मल प्रोफाइल स्थापित कर सकते हैं।

प्रोफाइल डेटा इंजीनियरों को परिवर्तनों का मूल्यांकन करने में मदद कर सकता है:

थर्मल प्रोफाइलिंग इसके बाद की जा सकती है:

• ओवन रखरखाव।
• रेसिपी समायोजन।
• उत्पादन लाइन स्थानांतरण।
• प्रमुख उत्पाद परिवर्तन।
• कन्वेयर गति संशोधन।
• प्रक्रिया समस्या निवारण।

एसपीएस इसके लिए उपयुक्त है:

• एसएमटी उत्पादन कारखाने।
• ईएमएस कंपनियां।
• पीसीबीए निर्माता।
• इलेक्ट्रॉनिक्स असेंबली सुविधाएं।
• प्रक्रिया इंजीनियरिंग प्रयोगशालाएं।
• एनपीआई विभाग।
• गुणवत्ता इंजीनियरिंग टीमें।
• रिफ्लो ओवन सेवा अनुप्रयोग।

पीसीबी स्थानों की पहचान करें जो विभिन्न थर्मल विशेषताओं का प्रतिनिधित्व करते हैं, जैसे बड़े आईसी पैकेज, छोटे निष्क्रिय घटक, भारी तांबे वाले क्षेत्र, बोर्ड के किनारे और उच्च-मास घटक।

प्रत्येक चयनित माप स्थान पर टाइप के थर्मोकपल को सुरक्षित रूप से संलग्न करें।

अच्छा थर्मोकपल संपर्क महत्वपूर्ण है क्योंकि गलत अटैचमेंट मापे गए तापमान को प्रभावित कर सकता है।

प्रत्येक थर्मोकपल को संबंधित प्रोफाइलर चैनल से कनेक्ट करें।

एक 7-चैनल एसपीएस सात एक साथ माप बिंदुओं का समर्थन करता है, जबकि 9-चैनल और 12-चैनल संस्करण अतिरिक्त इनपुट प्रदान करते हैं।

आवश्यक प्रक्रिया मापदंडों और प्रोफाइल सीमाओं के साथ थर्मल प्रोफाइलिंग सॉफ्टवेयर को कॉन्फ़िगर करें।

असेंबली ओवन में प्रवेश करने से पहले प्रोफाइलर को उपयुक्त सुरक्षात्मक थर्मल शील्ड के अंदर रखें।

पीसीबी और प्रोफाइलर एक साथ रिफ्लो ओवन से गुजरते हैं।

एसपीएस सभी जुड़े थर्मोकपल से लगातार तापमान की जानकारी रिकॉर्ड करता है।

कॉन्फ़िगरेशन के आधार पर, रिकॉर्ड किए गए डेटा को रन के बाद यूएसबी के माध्यम से डाउनलोड किया जा सकता है या समर्थित वायरलेस संचार का उपयोग करके रन के दौरान प्रेषित किया जा सकता है।

इंजीनियर यह निर्धारित करने के लिए तापमान वक्र और महत्वपूर्ण प्रक्रिया मापदंडों की समीक्षा कर सकते हैं कि क्या रेसिपी समायोजन की आवश्यकता है।

पीक तापमान प्रत्येक थर्मोकपल स्थान पर दर्ज उच्चतम तापमान का प्रतिनिधित्व करता है।

घटकों के बीच पीक तापमान की तुलना करने से घटक आकार और पीसीबी थर्मल मास के कारण होने वाले अंतर का पता चल सकता है।

हीटिंग स्लोप इंगित करता है कि हीटिंग चरण के दौरान तापमान कितनी तेजी से बदलता है।

स्लोप विश्लेषण इंजीनियरों को घटकों द्वारा अनुभव किए गए थर्मल संक्रमण का मूल्यांकन करने में मदद करता है।

लिक्विडस के ऊपर समय, जिसे आमतौर पर टीएएल कहा जाता है, मापता है कि सोल्डरिंग स्थान चयनित लिक्विडस तापमान से ऊपर कितने समय तक रहता है।

KIC सॉफ्टवेयर प्रोसेस विंडो इंडेक्स, या PWI, का उपयोग यह व्यक्त करने के लिए करता है कि मापा गया प्रोफाइल स्थापित प्रक्रिया विंडो के भीतर कैसे फिट बैठता है। एक निचला PWI परिभाषित सीमाओं के भीतर अधिक अनुकूल रूप से स्थित प्रोफाइल का प्रतिनिधित्व करता है।

सही एसपीएस कॉन्फ़िगरेशन का चयन मुख्य रूप से तापमान माप बिंदुओं की संख्या, पीसीबी जटिलता, ओवन क्लीयरेंस और डेटा संचार आवश्यकताओं पर निर्भर करता है।

• यदि आपको सात तापमान बिंदुओं तक की आवश्यकता है।
• पीसीबी संरचना अपेक्षाकृत सरल है।
• कॉम्पैक्ट प्रोफाइलर चौड़ाई को प्राथमिकता दी जाती है।
• मानक प्रक्रिया सत्यापन आवश्यक है।

• यदि अधिक थर्मल स्थानों की निगरानी की जानी चाहिए।
• पीसीबी में कई अलग-अलग घटक प्रकार होते हैं।
• अतिरिक्त प्रोफाइल विवरण आवश्यक है।
• सात चैनल अपर्याप्त हैं।

• यदि पीसीबी में जटिल थर्मल विशेषताएं हैं।
• बड़े बोर्डों के लिए अधिक माप बिंदुओं की आवश्यकता होती है।
• कई उच्च-मास और कम-मास घटकों की तुलना की जानी चाहिए।
• विस्तृत इंजीनियरिंग विश्लेषण आवश्यक है।

ऑर्डर करने से पहले, मौजूदा प्रोफाइलर लेबल या उपकरण की तस्वीरें प्रदान करने से मॉडल चयन त्रुटियों को कम करने में भी मदद मिल सकती है।

एसपीएस को थर्मल प्रोसेसिंग के दौरान वास्तविक पीसीबी तापमान रिकॉर्ड करने और रिफ्लो सेटिंग्स, घटक तापमान, हीटिंग स्लोप, पीक तापमान और लिक्विडस के ऊपर समय का मूल्यांकन करने के लिए प्रोफाइल डेटा प्रदान करने के लिए डिज़ाइन किया गया है।

मानक एसपीएस स्मार्ट प्रोफाइलर कॉन्फ़िगरेशन 7, 9, और 12 टाइप के थर्मोकपल चैनलों के साथ उपलब्ध हैं। KIC 24-चैनल क्षमता भी सूचीबद्ध करता है जिसके लिए अतिरिक्त हार्डवेयर या सॉफ्टवेयर की आवश्यकता होती है।

आधिकारिक विनिर्देश 0.1 C के तापमान रिज़ॉल्यूशन के साथ प्लस या माइनस 0.5 C की फैक्ट्री-कैलिब्रेटेड सटीकता सूचीबद्ध करता है।

लागू एसपीएस कॉन्फ़िगरेशन वास्तविक समय वायरलेस प्रोफाइल ट्रांसमिशन का समर्थन करते हैं, जबकि संग्रहीत डेटा को यूएसबी के माध्यम से कंप्यूटर में स्थानांतरित भी किया जा सकता है। ऑर्डर करने से पहले संचार कॉन्फ़िगरेशन की पुष्टि की जानी चाहिए।

कृपया आवश्यक चैनल मात्रा, रिफ्लो ओवन मॉडल, ओवन क्लीयरेंस, प्रक्रिया तापमान, संचार वरीयता, थर्मल शील्ड आवश्यकता, सहायक उपकरण, मात्रा और कोई भी उपलब्ध उत्पाद लेबल तस्वीरें प्रदान करें।
