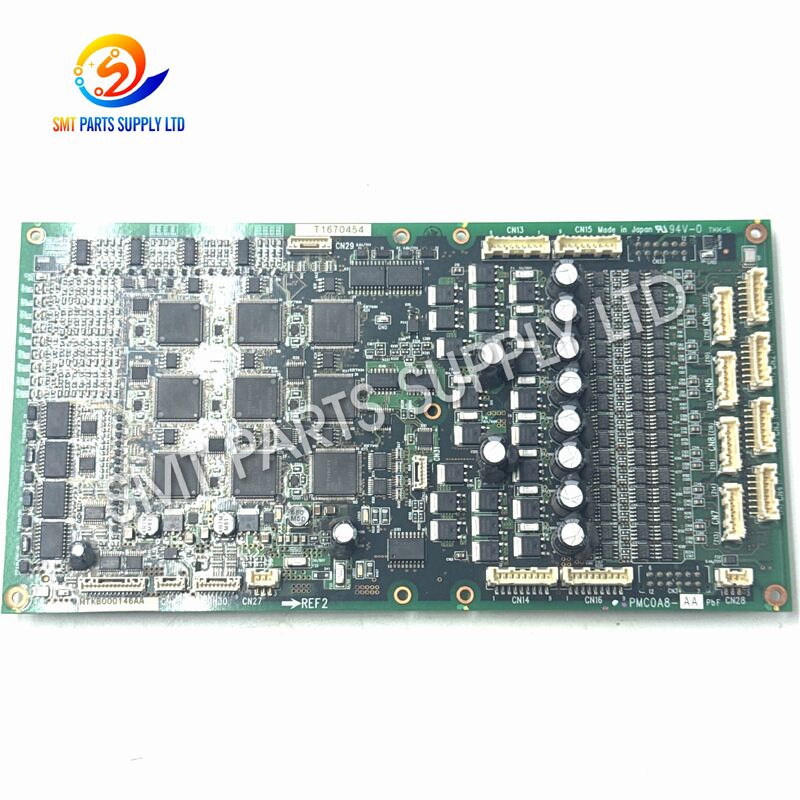

एनपीएम-डी3 16-हेड माउंटर के लिए पैनासोनिक एमटीकेबी000146एए जेड-एक्सिस कंट्रोल बोर्ड

पैनासोनिक MTKB000146AA NPM-D3 16-हेड माउंटर के लिए Z-अक्ष नियंत्रण बोर्ड

दपैनासोनिक MTKB000146AA Z-अक्ष नियंत्रण बोर्डहल्के वजन के लिए एक इलेक्ट्रॉनिक नियंत्रण घटक है16-नोजल/16-हेड प्लेसमेंट सिस्टमसंगत एनपीएम-डी 3 एसएमटी माउंटिंग उपकरण में प्रयोग किया जाता है। बोर्ड भाग संख्या के साथ भी जुड़ा हुआ हैN610164162AAइसके मुख्य अनुप्रयोग Z-अक्ष आंदोलन के नियंत्रण और समन्वय में है।

एसएमटी उत्पादन के दौरान प्लेसमेंट हेड बार-बार फीडर्स के करीब आता है, घटकों को उठाता है, पीसीबी निर्देशांक की यात्रा करता है, प्रोग्राम किए गए प्लेसमेंट ऊंचाई पर उतरता है, घटकों को जारी करता है,और अगले चक्र के लिए रिटर्नइसलिए मशीन के निरंतर संचालन के लिए अक्ष नियंत्रण आवश्यक है।

MTKB000146AA SMT कारखाने के रखरखाव विभागों, उपकरण मरम्मत कंपनियों, ईएमएस निर्माताओं, मशीन नवीनीकरण के लिए उपयुक्त है,और स्पेयर पार्ट्स वितरकों को स्पष्ट रूप से चिह्नित एनपीएम हेड कंट्रोल बोर्ड की आवश्यकता होती है.

Z-अक्ष समस्याएं पूरे प्लेसमेंट चक्र को बाधित कर सकती हैं क्योंकि पिकअप और घटक माउंटिंग दोनों के लिए ऊर्ध्वाधर सिर आंदोलन की आवश्यकता होती है।

निरीक्षण की आवश्यकता के सामान्य कारणों में शामिल हैंः

एक Z-अक्ष अलार्म करता हैइसका मतलब यह नहीं है कि MTKB000146AA विफल हो गया हैप्रतिस्थापन से पहले पूरे हेड कंट्रोल सिस्टम का निरीक्षण किया जाना चाहिए।

रखरखाव कर्मियों को नियंत्रण बोर्ड और संबंधित घटकों की जाँच तब कर सकती है जब वे:

• Z-अक्ष आरंभ विफलता.
• असामान्य ऊर्ध्वाधर सिर आंदोलन।
• सिर ठीक से उठने या उतरने में असमर्थ है।
• अंतराल वाली धुरी रुक रही है।
• बार-बार सिर-अक्ष अलार्म।
• पिकअप अनुक्रम में रुकावट।
• प्लेसमेंट चक्र का विराम।
• सिर-नियंत्रण संचार असामान्यता।
• मशीन स्टार्टअप के बाद अनियमित प्रतिक्रिया।
• एक ही सिर अनुभाग से लगातार विफलता।

सही निदान महत्वपूर्ण है क्योंकि इसी तरह के लक्षण मोटर्स, सेंसर, केबल, कनेक्टर या यांत्रिक घटकों के कारण भी हो सकते हैं।

मशीन अलार्म कोड, ऑपरेटिंग स्थिति, प्रभावित सिर, और क्या समस्या लगातार या समय-समय पर होती है रिकॉर्ड करें।

स्थापित बोर्ड पर पहचान लेबल की जाँच करें।

इस उत्पाद के लिए, प्राथमिक मॉडल हैः

MTKB000146AA

संबंधित स्पेयर पार्ट्स संदर्भों में बोर्ड को निम्न के साथ भी जोड़ा गया हैः

N610164162AA

बोर्ड बदलने से पहले जाँच करेंः

• कनेक्टर लॉक की स्थिति।
• संपर्क स्वच्छता।
• घुमावदार टर्मिनल।
• केबल क्षति।
• ढीली तारों.
• अति ताप के संकेत।
• ऑक्सीकरण या संदूषण।

जांचें कि क्या दोष निम्न से उत्पन्न हो सकता हैः

• Z-अक्ष मोटर।
• एन्कोडर या स्थिति प्रतिक्रिया।
• सेंसर।
• सिर के तार।
• यांत्रिक मार्गदर्शक।
• बिजली की आपूर्ति.
• संबंधित ड्राइव सर्किट।

एक बार बोर्ड की खराबी की पुष्टि हो जाने के बाद, पेशेवर ईएसडी हैंडलिंग प्रक्रियाओं का उपयोग करके सही प्रतिस्थापन स्थापित करें।

प्रतिस्थापन के बाद, आरंभिकरण, सिर आंदोलन, पिकअप प्रदर्शन, प्लेसमेंट ऑपरेशन की जांच करें, और क्या मूल अलार्म वापस आता है।

MTKB000146AA को स्पेयर पार्ट्स आपूर्तिकर्ताओं द्वारा विशेष रूप से NPM-D3 अनुप्रयोगों के लिए एक हल्के 16 नोजल हेड Z-अक्ष बोर्ड के रूप में पहचाना जाता है।

निम्नलिखित तालिका समान एनपीएम हेड-नियंत्रण बोर्डों की तुलना करने वाले खरीदारों के लिए उपयोगी है।आवेदन संदर्भ, स्वचालित विकल्प नहींविभिन्न नोजल-हेड कॉन्फ़िगरेशन के लिए विभिन्न बोर्डों की आवश्यकता हो सकती है।

महत्वपूर्णःकेवल बोर्ड की उपस्थिति के आधार पर ऑर्डर न करें। हमेशा सटीक भाग संख्या, मशीन पीढ़ी, नोजल-हेड कॉन्फ़िगरेशन, कनेक्टर लेआउट और बोर्ड संशोधन की तुलना करें।

MTKB000146AA का उपयोग तब रखरखाव प्रतिस्थापन के रूप में किया जा सकता है जब एक संगत हल्के 16 सिर वाले Z-अक्ष नियंत्रण बोर्ड में खराबी की पुष्टि की गई हो।

कई एसएमटी लाइनों का संचालन करने वाले ईएमएस कारखाने अक्सर आपातकालीन खरीद समय को कम करने के लिए महत्वपूर्ण इलेक्ट्रॉनिक बोर्डों को स्पेयर इन्वेंट्री के रूप में बनाए रखते हैं।

एसएमटी रखरखाव प्रदाता निदान एनपीएम हेड-नियंत्रण मरम्मत कार्य के दौरान बोर्ड का उपयोग कर सकते हैं।

प्रयुक्त एनपीएम मशीनों का नवीनीकरण करने वाली कंपनियों को उपकरण परीक्षण और पुनः उपयोग से पहले इलेक्ट्रॉनिक नियंत्रण बोर्डों के प्रतिस्थापन की आवश्यकता हो सकती है।

यह भाग यूरोप, उत्तरी अमेरिका और दक्षिण पूर्व एशिया में कारखानों का समर्थन करने वाले विशेषज्ञ एसएमटी स्पेयर पार्ट्स आपूर्तिकर्ताओं के लिए उपयुक्त है।

Z-अक्ष ऊर्ध्वाधर गति अक्ष है जिसका उपयोग घटक पिकअप और माउंटिंग के दौरान प्लेसमेंट हेड द्वारा किया जाता है।

1. प्लेसमेंट कमांड
2. पिकअप पोजीशन पर जाएँ
3. Z-अक्ष अवतरण
4. घटक पिकअप
5. सिर ऊपर उठाना
6. पीसीबी में स्थानांतरण
7. प्लेसमेंट
8. घटक रिलीज़
9. वापसी

नियंत्रण बोर्ड मशीन की इलेक्ट्रॉनिक प्रणाली के भीतर काम करता है ताकि संगत प्लेसमेंट हेड द्वारा आवश्यक दोहराए गए अक्ष-नियंत्रण अनुक्रम का समर्थन किया जा सके।

एक उच्च गति वाली प्लेसमेंट मशीन उत्पादन के दौरान लगातार ऊर्ध्वाधर आंदोलन को दोहराती है।

स्थिर नियंत्रण निम्नलिखित में योगदान देता हैः

• विश्वसनीय घटक पिकअप।
• नियंत्रित नोजल आंदोलन।
• सही प्लेसमेंट अनुक्रम।
• लगातार मशीन चक्र।
• अप्रत्याशित सिर अलार्मों को कम किया।
• स्थिर उत्पादन संचालन।

यदि Z-अक्ष आंदोलन अस्थिर हो जाता है, तो शेष मशीन प्रणाली ठीक से काम कर रही होने पर भी उत्पादन बंद हो सकता है।

इस कारण से, रखरखाव टीमों को तुरंत भागों को बदलने के बजाय अक्ष समस्याओं को व्यवस्थित रूप से हल करना चाहिए।

मौजूदा घटक की सटीकता की जांच की जानी चाहिए।MTKB000146AAपहचान।

कुछ स्पेयर पार्ट्स लिस्टिंग संबद्धN610164162AAMTKB000146AA के साथ हल्के 16 नोजल Z-अक्ष अनुप्रयोग के लिए।

पुष्टि करें कि स्थापित प्लेसमेंट सिस्टम में सही हल्के 16-हेड / 16-नोजल कॉन्फ़िगरेशन का उपयोग किया गया है।

MTKB000146AA आमतौर पर NPM-D3 अनुप्रयोगों के लिए सूचीबद्ध है।

सटीक जांच के लिए स्पष्ट तस्वीरें प्रदान करें जिनमें दिखाया गया हैः

• पूर्ण पीसीबी.
• भाग संख्या लेबल.
• कनेक्टर व्यवस्था।
• बोर्ड संशोधन।
• अतिरिक्त पहचान लेबल।

समान एनपीएम बोर्ड अलग-अलग सिर के आकार या अलग-अलग अक्षों की सेवा कर सकते हैं।

चूंकि MTKB000146AA एक इलेक्ट्रॉनिक पीसीबी है, इसलिए उचित हैंडलिंग महत्वपूर्ण है।

• उपकरण को ठीक से बंद करें।
• विद्युत शक्ति को काटें।
• एंटी-स्टेटिक सुरक्षा का प्रयोग करें।
• प्रतिस्थापन भाग संख्या की पुष्टि करें।
• यदि आवश्यक हो तो विद्यमान केबलों की स्थिति की तस्वीरें लें।

• इलेक्ट्रॉनिक घटकों को सीधे स्पर्श करने से बचें।
• कनेक्टर्स को स्थिति में न डालें।
• कनेक्टर की दिशा की जाँच करें.
• सुनिश्चित करें कि सभी केबल ठीक से बैठे हैं।
• उपकरण या अजनबी सामग्री को मशीन में प्रवेश करने से रोकें।

• रखरखाव प्रक्रियाओं के अनुसार उपकरण चालू करें।
• सामान्य आरंभिकरण की पुष्टि करें.
• सिर की गति का निरीक्षण करें।
• पिकअप और प्लेसमेंट ऑपरेशन की जाँच करें।
• पुष्टि करें कि मूल अलार्म को समाप्त कर दिया गया है।
• सामान्य मात्रा में लौटने से पहले एक उत्पादन परीक्षण करें।

इलेक्ट्रॉनिक एसएमटी बोर्डों को स्थैतिक विद्युत, नमी, टक्कर और संदूषण से संरक्षित किया जाना चाहिए।

महत्वपूर्ण स्पेयर इन्वेंट्री के लिए, बोर्ड को तब तक सुरक्षात्मक पैकेजिंग में रहना चाहिए जब तक कि इसे स्थापित करने के लिए आवश्यक न हो।

MTKB000146AA एक हेड-नियंत्रण पीसीबी है जिसका उपयोग संगत एनपीएम-डी3 एसएमटी प्लेसमेंट उपकरण में हल्के 16 नोजल जेड-अक्ष अनुप्रयोग के लिए किया जाता है।यह ऊर्ध्वाधर प्लेसमेंट सिर आंदोलन के लिए आवश्यक इलेक्ट्रॉनिक नियंत्रण का समर्थन करता है.

कई एसएमटी स्पेयर पार्ट्स संदर्भ MTKB000146AA को हल्के 16 नोजल Z-अक्ष बोर्ड के लिए N610164162AA से जोड़ते हैं।खरीदारों अभी भी स्थापित पीसीबी लेबल और मशीन विन्यास की तुलना करनी चाहिए आदेश देने से पहले.

इसे विनिमेय नहीं माना जाना चाहिए। MTKB000052AA को हल्के 8-नोजल अनुप्रयोग के लिए सूचीबद्ध किया गया है, जबकि MTKB000146AA को हल्के 16-नोजल कॉन्फ़िगरेशन के साथ जोड़ा गया है।

नहीं. इसी तरह के लक्षण केबल, कनेक्टर, मोटर, सेंसर, यांत्रिक प्रतिरोध, प्रतिक्रिया संकेत, या बिजली की समस्याओं के कारण हो सकते हैं.पीसीबी को बदलने से पहले पूर्ण अक्ष प्रणाली का निदान किया जाना चाहिए.

कृपया MTKB000146AA, मशीन मॉडल, सिर विन्यास, मात्रा, गंतव्य देश और मौजूदा पीसीबी लेबल और कनेक्टर की स्पष्ट तस्वीरें भेजें।यह जानकारी संगतता त्रुटियों को कम करने में मदद करती है.

आवश्यकताMTKB000146AA NPM-D3 16-हेड माउंटर के लिए Z-अक्ष नियंत्रण बोर्ड?

कृपया भेजेंः

• भाग संख्या।
• मशीन का मॉडल।
• सिर विन्यास.
• आवश्यक मात्रा।
• मौजूदा बोर्ड तस्वीरें।
• गंतव्य देश.
• आवश्यक स्थिति।

हम सहायता कर सकते हैंमॉडल सत्यापन, संगतता की जाँच, उद्धरण, स्टॉक की पुष्टि, पैकेजिंग आवश्यकताएं और अंतर्राष्ट्रीय शिपमेंट व्यवस्थाएं.

एक त्वरित उद्धरण और सटीक उत्पाद मिलान के लिए अपने एसएमटी स्पेयर पार्ट्स पूछताछ भेजें।
