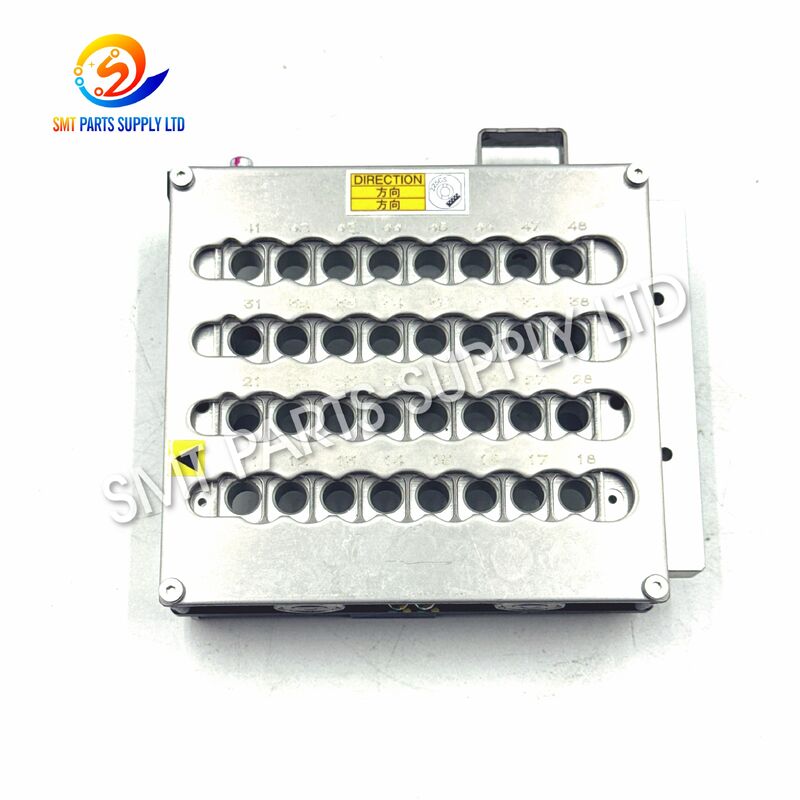

पैनासोनिक N610087794AA NPM 16-हेड नोजल चेंजर स्टेशन

पैनासोनिक N610087794AA एनपीएम 16-हेड नोजल चेंजर स्टेशन

दपैनासोनिक N610087794AA एनपीएम 16-हेड नोजल चेंजर स्टेशनएक एसएमटी मशीन घटक है जिसका उपयोग संगत एनपीएम पिक-एंड-प्लेस उपकरण के साथ किया जाता है।इसका मुख्य उद्देश्य प्लेसमेंट नोजल के लिए नामित स्थान प्रदान करना और नोजल विनिमय प्रक्रियाओं के दौरान मशीन का समर्थन करना है. N610087794AA को सामान्यतः एसएमटी स्पेयर पार्ट्स के बाजार में एनपीएम नोजल चेंजर या नोजल स्टेशन के रूप में पहचाना जाता है जो 16-हेड कॉन्फ़िगरेशन से जुड़ा होता है।

पीसीबी असेंबली के दौरान, विभिन्न इलेक्ट्रॉनिक घटकों को अलग-अलग नोजल आकार या ज्यामिति की आवश्यकता हो सकती है। इसलिए प्लेसमेंट मशीन को एक विश्वसनीय स्थान की आवश्यकता होती है जहां नोजल को संग्रहीत किया जा सकता है, लौटाया जा सकता है,उठाया गया, और उत्पादन कार्यक्रम के अनुसार बदला जाता है। एक सही ढंग से स्थापित और बनाए रखा नोजल परिवर्तक प्लेसमेंट सिर को इन कार्यों को लगातार पूरा करने में मदद करता है।

यह इकाई उपयुक्त हैएस.एम.टी. मशीनों का रखरखाव, प्रतिस्थापन, ओवरहाल, बचावात्मक स्पेयर पार्ट्स की तैयारी और उत्पादन लाइन की सेवाखरीदारी की सटीकता के लिए, ग्राहकों को आदेश देने से पहले भाग संख्या, मशीन विन्यास, सिर विनिर्देश और मौजूदा स्टेशन उपस्थिति की पुष्टि करनी चाहिए।

नोजल परिवर्तक सामान्य एसएमटी उत्पादन के दौरान बार-बार काम करता है। लंबे समय तक उपयोग के दौरान, संदूषण, यांत्रिक पहनने, नोजल के अनुचित हैंडलिंग, स्थापना त्रुटियों,या आकस्मिक टक्कर इसकी परिचालन स्थिति को प्रभावित कर सकती है.

नोजल बदलने वाले क्षेत्र से जुड़ी विशिष्ट समस्याओं में शामिल हो सकते हैंः

जब स्टेशन अब उचित नोजल पोजिशनिंग बनाए नहीं रख सकता है, तो मशीन नोजल एक्सचेंज अलार्म, असफल नोजल पिकअप, अधूरे नोजल रिटर्न का अनुभव कर सकती है,या ऑपरेटर के अतिरिक्त हस्तक्षेप.

यह निर्णय लेने से पहले कि स्टेशन स्वयं जिम्मेदार है, नोजल बदलने की पूरी प्रणाली का निरीक्षण करना महत्वपूर्ण है। नोजल, सिर के घटक, सेंसर, माउंटिंग स्थिति, मशीन कैलिब्रेशन,और संबंधित तंत्रों की भी जांच की जानी चाहिए।.

सही के साथ एक क्षतिग्रस्त या अविश्वसनीय नोजल स्टेशन की जगहN610087794AA नोजल परिवर्तकसंगत एनपीएम उपकरण पर नियोजित नोजल भंडारण और विनिमय व्यवस्था को बहाल करने में मदद कर सकता है।

प्रतिस्थापन प्रक्रिया में तीन बिंदुओं पर ध्यान केंद्रित किया जाना चाहिए:

सही भाग पहचान

हमेशा N610087794AA भाग संख्या को मौजूदा इकाई, मशीन भागों की सूची, उपकरण विन्यास और प्लेसमेंट-हेड प्रकार के साथ तुलना करें।

यांत्रिक स्थिति

स्थापना से पहले माउंटिंग सतहों, पोजिशनिंग क्षेत्रों, नोजल जेबों, चलती धाराओं और आसपास के घटकों की जांच करें।

स्थापना सत्यापन

प्रतिस्थापन के बाद, यह पुष्टि करें कि मशीन आवश्यक नोजल स्थितियों को सही ढंग से पहचान और एक्सेस कर सकती है। पूर्ण उत्पादन को फिर से शुरू करने से पहले नोजल पिकअप और रिटर्न ऑपरेशन का परीक्षण किया जाना चाहिए।

प्रतिस्थापन का उद्देश्य केवल एक नया घटक स्थापित करना नहीं है। यह नोजल स्टोरेज स्टेशन और प्लेसमेंट-हेड नोजल-चेंजिंग प्रक्रिया के बीच एक स्थिर इंटरफ़ेस को बहाल करना है।

N610087794AA को कई SMT पार्ट्स स्रोतों द्वारा NPM नोजल चेंजर/स्टेशन के रूप में सूचीबद्ध किया गया है, जिसमें कई स्रोत विशेष रूप से इसे 16-हेड कॉन्फ़िगरेशन के रूप में पहचानते हैं।

विभिन्न एनपीएम हेड कॉन्फ़िगरेशन विभिन्न नोजल चेंजर असेंबली का उपयोग कर सकते हैं। संबंधित भागों की पहचान करने के लिए निम्नलिखित तालिका उपयोगी है।

सार्वजनिक एनपीएम स्पेयर पार्ट्स रेफरेंस लिस्ट H16 अनुप्रयोगों के लिए N610074584AA, 8 नोजल-हेड चेंजर कॉन्फ़िगरेशन के लिए N610162467AA, और 2-हेड नोजल एक्सचेंज स्टेशन के रूप में N610162463AA।

महत्वपूर्णःसमान दिखने से विनिमेयता की गारंटी नहीं होती है। खरीद से पहले हमेशा मशीन के मॉडल, सिर विन्यास, वर्तमान भाग संख्या और माउंटिंग व्यवस्था की पहचान करें।

N610087794AA नोजल चेंजर संगत के भीतर उपयोग के लिए हैएनपीएम एसएमटी पिक एंड प्लेस मशीन कॉन्फ़िगरेशन.

विशिष्ट अनुप्रयोगों में शामिल हैंः

जब नोजल चेंजर का प्रदर्शन अस्थिर हो जाता है, तो रखरखाव तकनीशियन स्टेशन का निरीक्षण कर सकते हैं और यदि यांत्रिक क्षति या पहनने की पुष्टि की जाती है तो इसे बदल सकते हैं।

इस्तेमाल किए गए एसएमटी उपकरण को मशीन को उत्पादन में वापस लाने से पहले पहने हुए नोजल बदलने वाले घटकों को बदलने की आवश्यकता हो सकती है।

कई संगत मशीनों का संचालन करने वाले कारखानों में अप्रत्याशित यांत्रिक समस्या होने पर डाउनटाइम को कम करने के लिए एक नोजल चेंजर उपलब्ध रखा जा सकता है।

एसएमटी उत्पादन में विभिन्न आयामों और पैकेज के आकार के घटकों को शामिल किया जा सकता है। विभिन्न घटकों के लिए अलग-अलग प्लेसमेंट नोजल की आवश्यकता हो सकती है,मशीन संचालन के दौरान विश्वसनीय नोजल भंडारण और विनिमय महत्वपूर्ण बनाने.

यह इकाई उच्च मिश्रण या निरंतर पीसीबी असेंबली के लिए स्वचालित सतह-माउंट प्लेसमेंट उपकरण का उपयोग करने वाले इलेक्ट्रॉनिक्स विनिर्माण वातावरण के लिए उपयुक्त है।

नोजल चेंजर एक स्वतंत्र उत्पादन उपकरण के बजाय प्लेसमेंट मशीन के नोजल प्रबंधन प्रक्रिया के हिस्से के रूप में काम करता है।

1. नोजल भंडारण
2. नोजल का चयन
3. सिर की स्थिति
4. नोजल वापसी
5. नोजल पिकअप
6. उत्पादन जारी है

यह प्रक्रिया एक प्लेसमेंट सिस्टम को विभिन्न नोजल प्रकारों के साथ काम करने की अनुमति देती है, बिना ऑपरेटर को सामान्य प्रोग्राम किए गए उत्पादन के दौरान प्रत्येक नोजल को मैन्युअल रूप से बदलने की आवश्यकता होती है।इसलिए स्टेशन समग्र नोजल बदलने की प्रणाली में एक महत्वपूर्ण यांत्रिक इंटरफ़ेस के रूप में कार्य करता है.

रखरखाव कर्मियों को नोजल चेंजर का निरीक्षण तब कर सकते हैं जब वे निम्नलिखित स्थितियों का सामना करेंः

• बार-बार नोजल पिकअप विफलता।
• नोजल वापसी समस्याएं।
• नोजल चेंजर से संबंधित अलार्म।
• नोजल स्थितियों के अंदर दिखाई देने वाला संदूषण।
• क्षतिग्रस्त या विकृत स्टेशन घटक।
• नोजल विनिमय के दौरान असामान्य प्रतिरोध।
• चेंजर के चारों ओर ऑपरेटर का बार-बार हस्तक्षेप।
• ज्ञात टक्कर या आकस्मिक यांत्रिक क्षति।
• अस्थिर संचालन विशेष रूप से नोजल परिवर्तन अनुक्रमों के दौरान प्रकट होता है।

ये लक्षण स्वचालित रूप से साबित नहीं करते कि N610087794AA दोषपूर्ण है। एक व्यवस्थित निरीक्षण में नोजल, प्लेसमेंट हेड की स्थिति, सेंसर, माउंटिंग संरेखण,मैकेनिकल ड्राइव घटकों, और मशीन सेटिंग्स।

एसएमटी मशीन के भागों का चयन केवल उपस्थिति के आधार पर गलत आदेशों का परिणाम हो सकता है। N610087794AA के लिए, निम्नलिखित खरीद प्रक्रिया का उपयोग करें।

जांचें कि विद्यमान घटक या उपकरण भागों की जानकारी में निम्नलिखित दिखाया गया हैः

N610087794AA

भाग संख्या की पुष्टि हमेशा पहचान का पहला कदम होना चाहिए।

यह सत्यापित करें कि मशीन संगत एनपीएम उपकरण विन्यास से संबंधित है।

नोजल चेंजर को वास्तविक प्लेसमेंट हेड कॉन्फ़िगरेशन के अनुरूप होना चाहिए। H16, 8-हेड, 3-हेड, 2-हेड और अन्य कॉन्फ़िगरेशन में अलग-अलग एसेम्बली का उपयोग किया जा सकता है।

वर्तमान नोजल चेंजर की स्पष्ट तस्वीरें प्रदान करने से तुलना करने में मदद मिल सकती हैः

• कुल मिलाकर आकार
• माउंटिंग पॉइंट्स
• कनेक्टर स्थान
• नोजल की स्थिति का लेआउट
• मैकेनिकल इंटरफेस
• पहचान लेबल

निर्दिष्ट करें कि क्या आपकी खरीद आवश्यकता निम्नलिखित के लिए हैः

• मूल नया
• प्रयुक्त
• प्रतिस्थापन स्टॉक
• आपातकालीन रखरखाव का भंडार

आदेश देने से पहले उपलब्धता की पुष्टि की जानी चाहिए।

पूछताछ के चरण में यह जानकारी प्रदान करने से बार-बार संचार कम होता है और आपूर्तिकर्ता को अनुरोधित घटक को अधिक कुशलता से सत्यापित करने में मदद मिलती है।

स्थापना एसएमटी प्लेसमेंट उपकरण से परिचित कर्मियों द्वारा की जानी चाहिए।

प्रतिस्थापन इकाई को स्थापित करने से पहलेः

1. उपकरण रखरखाव प्रक्रिया के अनुसार मशीन बंद करें।
2. प्रतिस्थापन भाग संख्या की पुष्टि करें।
3. स्थापना क्षेत्र को साफ करें।
4. आसपास के यांत्रिक घटकों का निरीक्षण करें।
5. महत्वपूर्ण स्थानों को अनावश्यक रूप से छूने से बचें।
6. स्टेशन को सही माउंटिंग स्थिति में स्थापित करें।
7. हस्तक्षेप या असामान्य आंदोलन के लिए जाँच करें।
8. नोजल पिकअप और रिटर्न ऑपरेशन का परीक्षण करें।
9. पुष्टि करें मशीन अलार्म साफ कर रहे हैं।
10. पूर्ण मात्रा में संचालन से पहले नियंत्रित उत्पादन सत्यापन चलाएं।

नियमित रखरखाव के लिए, नोजल स्टेशन को साफ रखें और प्रदूषण, भौतिक क्षति, असामान्य पहनने या विदेशी सामग्री की जांच करें।

उपकरण के रखरखाव की आवश्यकताओं की पुष्टि किए बिना नोजल भंडारण क्षेत्रों पर अनुपयुक्त स्नेहक या सफाई रसायन लागू न करें।

एसएमटी मशीनों में अक्सर ऐसे भाग होते हैं जो दृश्य रूप से समान दिखते हैं लेकिन विभिन्न प्रकार के सिर, मशीन संशोधनों या यांत्रिक व्यवस्थाओं के लिए डिज़ाइन किए गए हैं।

इस कारण से, केवल शर्तों के अनुसार खरीदNPM नोजल चेंजरया16 सिर वाले नोजल स्टेशनपर्याप्त नहीं हो सकता है।

अधिमान्य खरीद संदर्भ हैः

पैनासोनिक N610087794AA NPM 16-हेड नोजल चेंजर स्टेशन

यदि विद्यमान इकाई में किसी अन्य भाग संख्या का प्रयोग किया जाता है, तो विनिमेयता का अनुमान न लगाएं। पुष्टि के लिए भाग संख्या और मशीन जानकारी दोनों भेजें।

N610087794AA एक नोजल चेंजर स्टेशन है जिसका उपयोग संगत एनपीएम प्लेसमेंट उपकरण के साथ किया जाता है। यह संगठित नोजल स्थिति प्रदान करता है और नोजल भंडारण, वापसी, पिकअप के दौरान प्लेसमेंट हेड का समर्थन करता है,और प्रोग्राम किए गए नोजल विनिमय संचालन।

नहीं. यह एक व्यक्तिगत पिकअप नलिका नहीं है. यह एक हैनोजल चेंजर या नोजल स्टेशन असेंबलीमशीन के नोजल प्रबंधन और विनिमय प्रणाली के हिस्से के रूप में प्रयोग किया जाता है।

मौजूदा भाग संख्या, एनपीएम मशीन विन्यास, प्लेसमेंट-हेड प्रकार, और वर्तमान नोजल चेंजर की जाँच करें।आदेश देने से पहले पहचान लेबल और पूर्ण विधानसभा की तस्वीरें भेजने की सिफारिश की जाती है.

केवल उपस्थिति से संगतता निर्धारित न करें। एनपीएम मशीनें विभिन्न सिर विन्यास के लिए विभिन्न परिवर्तक इकट्ठा कर सकते हैं। भाग संख्या, मशीन मॉडल, सिर विनिर्देश,माउंटिंग व्यवस्था, और उपकरण BOM को प्रतिस्थापन से पहले सत्यापित किया जाना चाहिए।

कृपया प्रदान करेंN610087794AA, मशीन मॉडल या एनपीएम श्रृंखला की जानकारी, 16 सिरों का विन्यास, आवश्यक मात्रा, पसंदीदा स्थिति, गंतव्य देश, और जब भी संभव हो मौजूदा इकाई की तस्वीरें।इससे पहचान और उद्धरण में तेजी आती है.

की तलाश मेंपैनासोनिक N610087794AA एनपीएम 16-हेड नोजल चेंजर स्टेशनमशीन के रखरखाव, प्रतिस्थापन या स्पेयर पार्ट्स की सूची के लिए?

हमें अपनाः

• भाग संख्या
• मशीन का मॉडल
• सिर की संरचना
• आवश्यक मात्रा
• पसंदीदा स्थिति
• वर्तमान भाग की तस्वीरें
• वितरण का गंतव्य

हम सहायता कर सकते हैंभाग की पहचान, उपलब्धता की जाँच, उद्धरण, प्रतिस्थापन संदर्भ, पैकेजिंग और अंतर्राष्ट्रीय शिपमेंट की व्यवस्था.

तत्काल एसएमटी मशीन रखरखाव आवश्यकताओं के लिए,कृपया अपनी पूछताछ के साथ मौजूदा घटक की तस्वीरें और मशीन की पहचान की जानकारी शामिल करें ताकि अनुरोधित भाग को कुशलता से जाँच की जा सके.
