CM402 NPM 3-हेड के लिए पैनासोनिक KXF0DS4AA00 120 मिमी हेड वैक्यूम ट्यूब

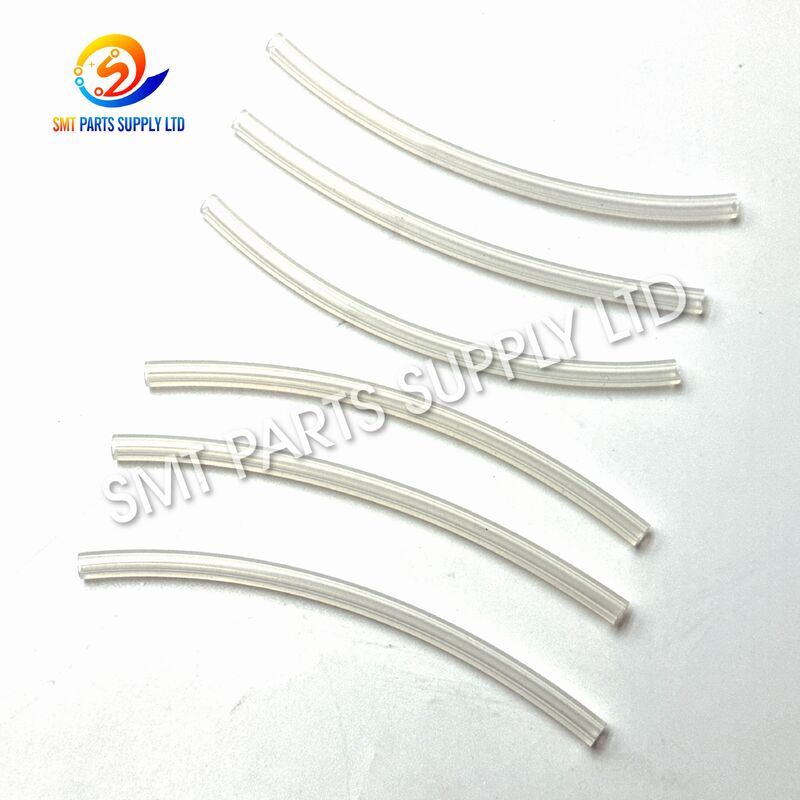

पैनासोनिक KXF0DS4AA00 120mm हेड वैक्यूम ट्यूबएक प्रतिस्थापन वायवीय घटक के लिए डिज़ाइन किया गया हैपैनासोनिक CM402 और NPM 3-हेड SMT प्लेसमेंट अनुप्रयोग. प्लेसमेंट-हेड वैक्यूम सर्किट में स्थापित, ट्यूब संबंधित वायवीय घटकों और नोजल-साइड पिकअप सिस्टम के बीच वैक्यूम दबाव को स्थानांतरित करता है, जिससे हेड को पिकअप, मूवमेंट और प्लेसमेंट के दौरान इलेक्ट्रॉनिक घटकों को पकड़ने के लिए आवश्यक सक्शन बनाने में मदद मिलती है।

उच्च गति एसएमटी उत्पादन में वैक्यूम प्रदर्शन महत्वपूर्ण है। हेड वैक्यूम ट्यूब में उम्र बढ़ने, टूटने, विरूपण, संदूषण या रिसाव से प्रभावी सक्शन कम हो सकता है और अस्थिर पिकअप प्रदर्शन में योगदान हो सकता है। खराब ट्यूब को सही से बदलनाKXF0DS4AA00विनिर्देश वैक्यूम सर्किट की स्थिति को बहाल करने में मदद करता है।

यह 120 मिमी वैक्यूम ट्यूब इलेक्ट्रॉनिक्स विनिर्माण वातावरण में प्लेसमेंट-हेड मरम्मत, अनुसूचित रखरखाव, मशीन नवीनीकरण और स्पेयर-पार्ट स्टॉकिंग के लिए उपयुक्त है।

बुनियादी उत्पाद जानकारी

कारण - हेड वैक्यूम ट्यूब को बदलने की आवश्यकता क्यों है

प्लेसमेंट हेड सामान्य एसएमटी उत्पादन के दौरान हजारों दोहराव वाले पिकअप और प्लेसमेंट चक्र निष्पादित करता है।

वैक्यूम ट्यूब वायवीय सर्किट के हिस्से के रूप में लगातार काम करता है। मशीन का बार-बार हिलना, झुकना, दबाव में बदलाव, पर्यावरण प्रदूषण और लंबे उत्पादन घंटे धीरे-धीरे ट्यूब की स्थिति को प्रभावित कर सकते हैं।

गिरावट के सामान्य कारणों में शामिल हैं:

वैक्यूम लाइन में एक छोटा सा रिसाव इसके भौतिक आकार से अधिक प्रभाव डाल सकता है क्योंकि प्लेसमेंट हेड घटक प्रबंधन के लिए स्थिर नकारात्मक दबाव पर निर्भर करता है।

वैक्यूम ट्यूब समस्याओं के विशिष्ट लक्षण

यदि मशीन निम्नलिखित लक्षण दिखाती है तो रखरखाव कर्मी KXF0DS4AA00 और संबंधित वैक्यूम सर्किट का निरीक्षण कर सकते हैं:

• कमजोर घटक पिकअप
• रुक-रुक कर पिकअप विफलता
• सिर हिलाने के दौरान घटकों का गिरना
• अस्थिर वैक्यूम स्तर
• दृश्यमान ट्यूब दरारें
• ट्यूब का सख्त होना या विरूपण होना
• ढीला ट्यूब कनेक्शन
• प्रतिबंधित वैक्यूम एयरफ्लो
• बार-बार पिकअप अलार्म
• चक्रों के बीच वैक्यूम का प्रदर्शन बदलता रहता है

ये लक्षण नोजल, फिल्टर, वाल्व, फिटिंग, सेंसर, वैक्यूम जनरेटर या अन्य वायवीय भागों से भी उत्पन्न हो सकते हैं।

इसलिए यह तय करने से पहले कि किस घटक को प्रतिस्थापन की आवश्यकता है, संपूर्ण वैक्यूम सर्किट की जांच की जानी चाहिए।

समाधान - खराब KXF0DS4AA00 वैक्यूम ट्यूब को बदलें

जब निरीक्षण में मूल ट्यूब में खराबी या रिसाव की पुष्टि हो जाती है, तो उसे सही ट्यूब से बदल दिया जाता हैKXF0DS4AA00 120mm हेड वैक्यूम ट्यूबप्लेसमेंट हेड के भीतर वायवीय कनेक्शन को बहाल करने में मदद करता है।

एक उचित रूप से स्थापित ट्यूब लगातार वैक्यूम ट्रांसफर का समर्थन करती है और नोजल सिस्टम को इच्छित मशीन संचालन स्थितियों के तहत अपना पिकअप कार्य करने की अनुमति देती है।

रखरखाव लाभ

विशेष विवरण

अनुशंसित पहचान

सटीक खरीदारी के लिए, संपूर्ण पहचान का उपयोग करें:

पैनासोनिक + KXF0DS4AA00 + 120mm + CM402/NPM + 3-हेड

मशीन और हेड कॉन्फ़िगरेशन भिन्न हो सकते हैं। ऑर्डर देने से पहले खरीदारों को मूल भाग संख्या और स्थापित कॉन्फ़िगरेशन की पुष्टि करनी चाहिए।

आवेदन

KXF0DS4AA00 हेड वैक्यूम ट्यूबसंगत पैनासोनिक प्लेसमेंट-हेड अनुप्रयोगों में वैक्यूम सिस्टम के लिए अभिप्रेत है।

इसका उपयोग इसके लिए किया जा सकता है:

• प्लेसमेंट-हेड रखरखाव
• वैक्यूम लाइन की मरम्मत
• क्षतिग्रस्त ट्यूब को बदला गया
• निवारक रखरखाव
• हेड-यूनिट नवीनीकरण
• उत्पादन-लाइन अतिरिक्त सूची
• प्रयुक्त मशीन की सर्विसिंग
• श्रीमती उपकरण ओवरहाल

विशिष्ट उत्पादन उद्योग

इस वैक्यूम ट्यूब का उपयोग विनिर्माण वातावरण में काम करने वाले प्लेसमेंट उपकरणों पर किया जा सकता है जैसे:

• उपभोक्ता इलेक्ट्रॉनिक्स
• ऑटोमोटिव इलेक्ट्रॉनिक्स
• संचार उपकरण
• औद्योगिक इलेक्ट्रॉनिक्स
• एलईडी उत्पाद
• बिजली आपूर्ति असेंबलियाँ
• कंप्यूटर हार्डवेयर
• स्मार्ट उपकरण
• नियंत्रण बोर्ड
• सामान्य पीसीबी असेंबली

इन अनुप्रयोगों में इसका उद्देश्य एक ही है: विश्वसनीय घटक संचालन के लिए आवश्यक वैक्यूम-एयर पथ को बनाए रखना।

एसएमटी प्लेसमेंट में वैक्यूम सिस्टम की भूमिका

प्लेसमेंट के दौरान, नोजल को फीडर से एक घटक चुनना होगा और सिर को पीसीबी की ओर ले जाने पर उसे सुरक्षित रूप से पकड़ना होगा।

प्रक्रिया आम तौर पर कई संबंधित घटकों पर निर्भर करती है:

KXF0DS4AA00 वैक्यूम ट्यूबइस वायवीय पथ का हिस्सा बनता है।

यह स्वयं निर्वात उत्पन्न नहीं करता है। इसकी भूमिका प्लेसमेंट-हेड सिस्टम के भीतर संबंधित घटकों के बीच एक उपयुक्त वायु मार्ग प्रदान करना है।

यह काम किस प्रकार करता है

KXF0DS4AA00 मशीन के वैक्यूम-जेनरेशन और नोजल सिस्टम के साथ मिलकर काम करता है।

1. वैक्यूम जनरेशन

जब कोई घटक पिकअप चक्र शुरू होता है तो मशीन की वायवीय प्रणाली नकारात्मक दबाव बनाती है।

2. वैक्यूम ट्रांसमिशन

वैक्यूम दबाव जुड़े हुए वायवीय सर्किट से होकर गुजरता है।

KXF0DS4AA00 हेड वैक्यूम ट्यूबइस वायुप्रवाह मार्ग का भाग प्रदान करता है।

3. नोजल सक्शन

नकारात्मक दबाव नोजल असेंबली तक पहुंचता है, जिससे नोजल टिप पर सक्शन उत्पन्न होता है।

4. घटक पिकअप

नोजल इलेक्ट्रॉनिक घटक से संपर्क करता है और इसे वैक्यूम बल के माध्यम से पकड़ता है।

5. सिर हिलाना

प्लेसमेंट हेड घटक को प्रोग्राम किए गए पीसीबी स्थिति की ओर ले जाता है।

6. घटक प्लेसमेंट

मशीन चक्र के अनुसार वैक्यूम जारी या स्विच किया जाता है, जिससे घटक को पीसीबी पर रखा जा सकता है।

7. बार-बार उत्पादन

हाई-स्पीड प्लेसमेंट ऑपरेशन के दौरान प्रक्रिया लगातार दोहराई जाती है।

क्योंकि चक्र तेजी से और बार-बार होता है, वैक्यूम लाइन को दरारों, लीक, प्रतिबंधों और अनुचित कनेक्शन से मुक्त रहना चाहिए।

वैक्यूम ट्यूब की स्थिति क्यों मायने रखती है?

उम्र बढ़ने या विरूपण के छोटे क्षेत्र होने पर भी एक ट्यूब दृष्टिगत रूप से स्वीकार्य दिखाई दे सकती है।

समस्याएँ तब उत्पन्न हो सकती हैं जब:

• ट्यूब की दीवार कठोर हो जाती है
• सिरों के पास छोटी-छोटी दरारें विकसित हो जाती हैं
• कनेक्शन बिंदु ढीले हो जाते हैं
• ट्यूब दब जाती है
• आंतरिक संदूषण वायु प्रवाह को प्रतिबंधित करता है
• रखरखाव के बाद ट्यूब गलत तरीके से मुड़ जाती है

ये स्थितियाँ वैक्यूम स्थानांतरण दक्षता को कम कर सकती हैं।

इस कारण से, जब भी प्लेसमेंट हेड अस्पष्टीकृत पिकअप अस्थिरता दिखाता है तो ट्यूब का निरीक्षण किया जाना चाहिए।

कैसे चुने

सही एसएमटी वायवीय घटक का चयन करने के लिए सामान्य उपस्थिति की जांच करने से कहीं अधिक की आवश्यकता होती है।

1. भाग संख्या की पुष्टि करें

आवश्यक भाग संख्या है:

KXF0DS4AA00

समान वैक्यूम ट्यूबों के अलग-अलग आयाम या अनुप्रयोग हो सकते हैं।

2. ट्यूब की लंबाई की पुष्टि करें

यह विशिष्टता है:

120 मिमी

लंबाई महत्वपूर्ण है क्योंकि गलत टयूबिंग अनुचित रूटिंग, अत्यधिक झुकने या स्थापना तनाव उत्पन्न कर सकती है।

3. मशीन मॉडल की पुष्टि करें

लागू उपकरण में शामिल हैं:

सीएम402/एनपीएम

हमेशा वास्तविक स्थापित मशीन और हेड कॉन्फ़िगरेशन की जांच करें।

4. हेड एप्लिकेशन की पुष्टि करें

अनुरोधित कॉन्फ़िगरेशन है:

3-सिर

पूछताछ भेजते समय इस विवरण को शामिल किया जाना चाहिए क्योंकि विभिन्न हेड कॉन्फ़िगरेशन विभिन्न वायवीय भागों का उपयोग कर सकते हैं।

5. मूल भाग से तुलना करें

खरीदने से पहले तुलना करें:

• भाग संख्या
• ट्यूब की लंबाई
• कनेक्शन की स्थिति
• ट्यूब रूटिंग
• व्यास
• मौजूदा मशीन मॉडल
• प्लेसमेंट-हेड कॉन्फ़िगरेशन

अनुकूलता पुष्टि की आवश्यकता होने पर मूल भाग की एक स्पष्ट तस्वीर उपयोगी होती है।

पूछताछ के लिए अनुशंसित जानकारी

संपूर्ण जानकारी प्रदान करने से आंशिक-पहचान संबंधी त्रुटियों में काफी कमी आ सकती है।

रखरखाव सिफ़ारिशें

नियमित दृश्य निरीक्षण

वैक्यूम ट्यूब की जाँच करें:

• दरारें
• हार्डनिंग
• सपाट
• सतह का घिसाव
• ढीले कनेक्शन
• असामान्य झुकना
• दूषण

कनेक्शन बिंदु जांचें

ट्यूब सिरे और फिटिंग सामान्य निरीक्षण क्षेत्र हैं क्योंकि बार-बार रखरखाव कनेक्शन स्थिति के आसपास घिसाव पैदा कर सकता है।

तीव्र मोड़ से बचें

अनुचित ट्यूब रूटिंग वायु प्रवाह को प्रतिबंधित कर सकती है या समय से पहले यांत्रिक थकान पैदा कर सकती है।

वैक्यूम सर्किट को साफ रखें

वायवीय मार्ग में प्रवेश करने वाली धूल, तेल या संदूषण वैक्यूम प्रदर्शन को प्रभावित कर सकता है।

क्षतिग्रस्त ट्यूबों को तुरंत बदलें

यदि रिसाव या शारीरिक गिरावट की पुष्टि हो जाती है, तो आमतौर पर अस्थायी मरम्मत के बजाय प्रतिस्थापन को प्राथमिकता दी जाती है।

समस्या निवारण संदर्भ

यह न मानें कि प्रत्येक पिकअप समस्या वैक्यूम ट्यूब के कारण होती है। सटीक समस्या निवारण को संपूर्ण हेड वायवीय प्रणाली को कवर करना चाहिए।

स्पेयर-पार्ट इन्वेंटरी योजना

पैनासोनिक एसएमटी उपकरण संचालित करने वाले कारखानों के लिए, आमतौर पर उपयोग किए जाने वाले हेड न्यूमेटिक घटकों को उपलब्ध रखने से रखरखाव में देरी को कम करने में मदद मिल सकती है।

छोटे वायवीय घटक रखरखाव सूची में रखने के लिए उपयोगी वस्तुएं हो सकते हैं क्योंकि किसी विशिष्ट भाग की प्रतीक्षा करते समय प्रतिस्थापन में देरी हो सकती है।

शिपमेंट से पहले उत्पाद निरीक्षण

KXF0DS4AA00 के लिए विशिष्ट निरीक्षण बिंदुओं में शामिल हो सकते हैं:

• भाग-संख्या की पुष्टि
• लंबाई की पुष्टि
• उपस्थिति निरीक्षण
• ट्यूब की सतह की स्थिति
• कनेक्शन समाप्ति की स्थिति
• मात्रा सत्यापन
• पैकेजिंग निरीक्षण

एक साथ कई पैनासोनिक हेड पार्ट्स का ऑर्डर करते समय, स्पष्ट पार्ट-नंबर लेबलिंग गोदाम प्राप्त करने और रखरखाव प्रबंधन को सरल बनाने में मदद कर सकती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: पैनासोनिक KXF0DS4AA00 का उपयोग किस लिए किया जाता है?

KXF0DS4AA00 एक है120 मिमी हेड वैक्यूम ट्यूबसंगत पैनासोनिक CM402 और NPM 3-हेड प्लेसमेंट अनुप्रयोगों में उपयोग किया जाता है। यह घटक पिकअप का समर्थन करने के लिए प्लेसमेंट-हेड न्यूमेटिक सर्किट के भीतर वैक्यूम दबाव स्थानांतरित करता है।

Q2: क्या KXF0DS4AA00 एक प्लेसमेंट नोजल है?

क्रमांक KXF0DS4AA00 एक हैहेड वैक्यूम ट्यूब, नोजल नहीं. यह प्लेसमेंट-हेड असेंबली के अंदर वैक्यूम/वायवीय प्रणाली से संबंधित है।

Q3: क्षतिग्रस्त वैक्यूम ट्यूब को क्यों बदला जाना चाहिए?

दरारें, सख्त होना, विरूपण, या ढीले कनेक्शन वैक्यूम रिसाव या प्रतिबंधित वायु प्रवाह का कारण बन सकते हैं। यह उत्पादन के दौरान कमजोर या अस्थिर घटक पिकअप में योगदान दे सकता है।

Q4: मैं कैसे पुष्टि कर सकता हूं कि KXF0DS4AA00 मेरी मशीन में फिट बैठता है या नहीं?

पुष्टिKXF0DS4AA00 भाग संख्या, 120 मिमी विनिर्देश, मशीन मॉडल और 3-हेड कॉन्फ़िगरेशन. मूल ट्यूब और स्थापना क्षेत्र की स्पष्ट तस्वीर प्रदान करने से सत्यापन में मदद मिल सकती है।

Q5: क्या इस वैक्यूम ट्यूब को अन्य पैनासोनिक हेड पार्ट्स के साथ ऑर्डर किया जा सकता है?

हाँ। KXF0DS4AA00 को अन्य प्लेसमेंट-हेड वायवीय और यांत्रिक स्पेयर पार्ट्स के साथ आपूर्ति की जा सकती है। जाँच और उद्धरण के लिए अपनी पूरी पार्ट-नंबर सूची, मशीन मॉडल, मात्रा और संदर्भ फ़ोटो भेजें।

हमसे संपर्क करें

ज़रूरतपैनासोनिक KXF0DS4AA00 120mm हेड वैक्यूम ट्यूबCM402 या NPM 3-हेड रखरखाव के लिए?

हमें अपना भेजेंभाग संख्या, मशीन मॉडल, हेड कॉन्फ़िगरेशन, आवश्यक मात्रा और संदर्भ फोटोसटीक उत्पाद जांच के लिए.

हम प्रतिस्थापन आवश्यकताओं, निर्धारित रखरखाव, एसएमटी हेड मरम्मत परियोजनाओं और थोक स्पेयर-पार्ट्स खरीद का समर्थन करते हैं।

KXF0DS4AA00 और संबंधित पैनासोनिक एसएमटी मशीन पार्ट्स की कीमत, स्टॉक उपलब्धता, लीड समय और कोटेशन के लिए हमसे संपर्क करें।
