CM402 CM602 NPM 12-हेड के लिए पैनासोनिक N610144919AB 64 मिमी हेड वैक्यूम ट्यूब

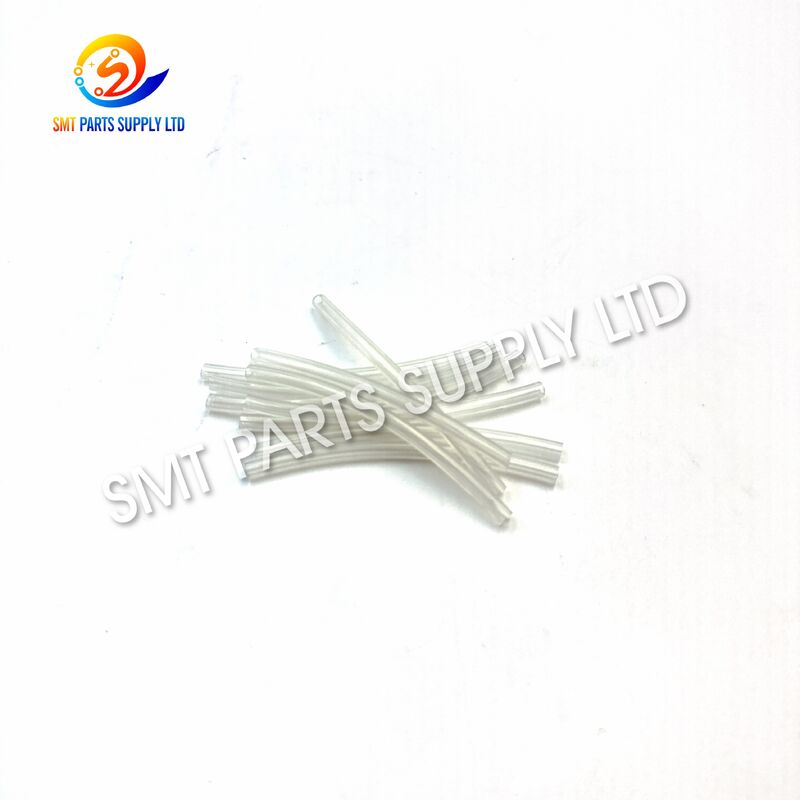

पैनासोनिक N610144919AB 64mm हेड वैक्यूम ट्यूबसंगत में उपयोग किया जाने वाला एक सटीक वायवीय प्रतिस्थापन घटक हैपैनासोनिक CM402, CM602, और NPM 12-हेड SMT प्लेसमेंट सिस्टम. प्लेसमेंट-हेड वैक्यूम सर्किट के अंदर स्थापित, यह संबंधित वायवीय घटकों और नोजल-साइड पिकअप सिस्टम के बीच नकारात्मक दबाव के लिए एक नियंत्रित मार्ग प्रदान करता है।

एसएमटी प्लेसमेंट के दौरान, विश्वसनीय घटक पिकअप, परिवहन, संरेखण और प्लेसमेंट के लिए स्थिर वैक्यूम आवश्यक है। घिसी-पिटी, फटी, कठोर, पिचकी हुई या लीक होने वाली ट्यूब प्रभावी सक्शन को कम कर सकती है और रुक-रुक कर पिकअप त्रुटियों या घटक गिरने में योगदान कर सकती है।

खराब ट्यूब को सही से बदलनाN610144919AB 64mm विशिष्टताहेड वैक्यूम सर्किट की स्थिति को बहाल करने में मदद करता है। यह उत्पाद एसएमटी कारखानों, ईएमएस निर्माताओं, उपकरण रखरखाव विभागों, प्लेसमेंट-हेड मरम्मत केंद्रों और स्पेयर-पार्ट वितरकों के लिए उपयुक्त है।

बुनियादी उत्पाद जानकारी

कारण - हेड वैक्यूम ट्यूब को बदलने की आवश्यकता क्यों है

12-हेड प्लेसमेंट इकाई निरंतर उच्च गति पिकअप और प्लेसमेंट चक्र निष्पादित करती है। सिर के अंदर वैक्यूम टयूबिंग बार-बार हिलने-डुलने, कंपन, झुकने, वायवीय दबाव में बदलाव और लंबे समय तक संचालन के संपर्क में रहती है।

समय के साथ, ये स्थितियाँ ट्यूब के प्रदर्शन को प्रभावित कर सकती हैं।

क्योंकि ट्यूब वैक्यूम पथ का हिस्सा है, यहां तक ​​कि एक छोटा सा रिसाव भी सक्शन दक्षता को कम कर सकता है।

इस कारण से, जब भी 12-हेड इकाई अस्थिर वैक्यूम व्यवहार विकसित करती है तो N610144919AB का निरीक्षण किया जाना चाहिए।

निरीक्षण की आवश्यकता वाले सामान्य लक्षण

जब मशीन दिखाएगी तो रखरखाव कर्मियों को वैक्यूम ट्यूब और संबंधित घटकों की जांच करने की आवश्यकता हो सकती है:

• कमजोर घटक पिकअप
• रुक-रुक कर पिकअप विफलता
• सिर हिलाने के दौरान घटकों का गिरना
• कम या अस्थिर वैक्यूम
• वैक्यूम से संबंधित अलार्म
• ट्यूब की सतह पर दरारें
• कठोर या भंगुर ट्यूबिंग
• चपटा ट्यूब अनुभाग
• ढीले कनेक्शन
• असामान्य वायवीय प्रतिक्रिया

ये लक्षण अन्य घटकों के कारण भी हो सकते हैं, जिनमें नोजल, नोजल होल्डर, सोलनॉइड वाल्व, फिल्टर, फिटिंग, सेंसर या वैक्यूम जनरेटर शामिल हैं।

इसलिए प्रतिस्थापन से पहले पूर्ण वायवीय सर्किट का निरीक्षण किया जाना चाहिए।

समाधान - खराब N610144919AB वैक्यूम ट्यूब को बदलें

जब निरीक्षण यह पुष्टि करता है कि मूल ट्यूब टूट गई है, पुरानी हो गई है, लीक हो रही है, दूषित हो गई है, या प्रतिबंधित हो गई है, तो उसे सही ट्यूब से बदल दिया जाएगापैनासोनिक N610144919AB 64mm हेड वैक्यूम ट्यूबइच्छित वैक्यूम पथ को पुनर्स्थापित करने में मदद करता है।

सही स्थापना घटक संचालन के दौरान नोजल-साइड सिस्टम में लगातार नकारात्मक-दबाव हस्तांतरण का समर्थन करती है।

रखरखाव लाभ

विशेष विवरण

अनुशंसित आदेश पहचान

सटीक खरीदारी के लिए, उपयोग करें:

पैनासोनिक + N610144919AB + 64mm + CM402/CM602/NPM + 12-हेड

मशीन और हेड कॉन्फ़िगरेशन भिन्न हो सकते हैं। ऑर्डर देने से पहले हमेशा मूल स्थापित पार्ट नंबर को सत्यापित करें।

आवेदन

N610144919AB 64 मिमी हेड वैक्यूम ट्यूबइसका उपयोग मुख्य रूप से संगत पैनासोनिक एसएमटी मशीनों पर प्लेसमेंट-हेड वैक्यूम सिस्टम की सर्विसिंग के लिए किया जाता है।

विशिष्ट अनुप्रयोगों में शामिल हैं:

• CM402 हेड रखरखाव
• CM602 12-हेड मरम्मत
• एनपीएम प्लेसमेंट-हेड सर्विसिंग
• वैक्यूम-लाइन प्रतिस्थापन
• निवारक सिर रखरखाव
• वायवीय समस्या निवारण
• प्लेसमेंट-सिर का नवीनीकरण
• श्रीमती स्पेयर पार्ट्स सूची

विशिष्ट विनिर्माण उद्योग

यह प्रतिस्थापन ट्यूब निम्नलिखित में प्रयुक्त मशीनों का समर्थन कर सकती है:

• उपभोक्ता इलेक्ट्रॉनिक्स
• ऑटोमोटिव इलेक्ट्रॉनिक्स
• संचार उपकरण
• औद्योगिक इलेक्ट्रॉनिक्स
• बिजली आपूर्ति विनिर्माण
• एलईडी उत्पाद
• कंप्यूटर हार्डवेयर
• स्मार्ट घरेलू उपकरण
• मेडिकल इलेक्ट्रॉनिक्स
• सामान्य पीसीबी असेंबली

अंतिम अनुप्रयोग भिन्न हो सकता है, लेकिन ट्यूब की भूमिका समान रहती है: प्लेसमेंट हेड के भीतर एक उपयुक्त वायवीय मार्ग बनाए रखना।

एसएमटी प्लेसमेंट में वैक्यूम सर्किट की भूमिका

वैक्यूम सिस्टम गति के दौरान नोजल पर एक घटक को पकड़ने के लिए आवश्यक सक्शन बनाने के लिए जिम्मेदार है।

विशिष्ट संबंधित घटकों में शामिल हैं:

एन610144919एबीइस वैक्यूम-ट्रांसफर मार्ग के हिस्से के रूप में कार्य करता है।

यह स्वयं निर्वात उत्पन्न नहीं करता है। इसके बजाय, यह सिस्टम द्वारा उत्पन्न नकारात्मक दबाव को प्लेसमेंट हेड के आवश्यक क्षेत्र तक संचारित करने में मदद करता है।

यह काम किस प्रकार करता है

1. पिकअप पोजिशनिंग

मशीन चयनित नोजल को फीडर या ट्रे द्वारा आपूर्ति किए गए घटक के ऊपर ले जाती है।

2. वैक्यूम सक्रियण

वायवीय प्रणाली क्रमादेशित पिकअप चक्र के अनुसार वैक्यूम को सक्रिय करती है।

3. नकारात्मक दबाव स्थानांतरण

वैक्यूम वायवीय सर्किट के माध्यम से यात्रा करता है।

N610144919AB 64 मिमी वैक्यूम ट्यूबइस पथ का हिस्सा बनता है.

4. घटक पिकअप

नकारात्मक दबाव नोजल क्षेत्र तक पहुंचता है, जिससे नोजल इलेक्ट्रॉनिक घटक को पकड़ने में सक्षम होता है।

5. घटक स्थानांतरण

सिर हिलता है जबकि वैक्यूम घटक को बनाए रखने के लिए सक्रिय रहता है।

6. प्लेसमेंट

मशीन घटक को प्रोग्राम किए गए पीसीबी स्थान के ऊपर स्थित करती है।

7. वैक्यूम रिलीज

घटक को नोजल से अलग करने के लिए वैक्यूम को बंद कर दिया जाता है या छोड़ दिया जाता है।

यह प्रक्रिया उत्पादन के दौरान लगातार दोहराई जाती है।

स्थिर टयूबिंग स्थिति यह सुनिश्चित करने में मदद करती है कि इन दोहराए गए चक्रों के दौरान वायवीय प्रतिक्रिया लगातार बनी रहे।

64 मिमी विशिष्टता क्यों मायने रखती है?

वैक्यूम टयूबिंग का चयन केवल दृश्य समानता के आधार पर नहीं किया जाना चाहिए।

ट्यूब की लंबाई प्लेसमेंट हेड के अंदर रूटिंग को प्रभावित करती है।

एक ट्यूब जो बहुत छोटी है वह बन सकती है:

• अत्यधिक तनाव
• ख़राब फिटिंग जुड़ाव
• असामान्य झुकना
• समय से पहले घिसाव

एक ट्यूब जो बहुत लंबी है, इसका कारण हो सकती है:

• अवांछित लूप
• गतिशील भागों के साथ संपर्क करें
• बन्द रखो
• प्रतिबंधित स्थापना स्थान

64 मिमी विशिष्टताइसलिए सटीक भाग संख्या के साथ इसकी पुष्टि की जानी चाहिए।

कैसे चुने

1. भाग संख्या की पुष्टि करें

आवश्यक भाग संख्या:

एन610144919एबी

यह प्राथमिक पहचान संदर्भ है.

2. लंबाई की पुष्टि करें

आवश्यक विशिष्टता:

64 मिमी

ऑर्डर करने से पहले लंबाई की सावधानीपूर्वक जांच की जानी चाहिए।

3. सिर के प्रकार की पुष्टि करें

यह उत्पाद इससे संबद्ध है:

12-प्रमुख आवेदन

विभिन्न हेड कॉन्फ़िगरेशन विभिन्न ट्यूबों का उपयोग कर सकते हैं।

4. मशीन मॉडल की पुष्टि करें

विशिष्ट अनुप्रयोग में शामिल हैं:

सीएम402/सीएम602/एनपीएम

खरीद से पहले स्थापित मशीन और हेड कॉन्फ़िगरेशन की जांच करें।

5. मूल ट्यूब की तुलना करें

पुष्टि करना:

• भाग संख्या
• ट्यूब की लंबाई
• व्यास
• कनेक्शन बिंदु
• ट्यूब रूटिंग
• मशीन मॉडल
• सिर विन्यास

मूल स्थापित घटक की एक तस्वीर सत्यापन में मदद कर सकती है।

अनुशंसित पूछताछ जानकारी

संपूर्ण जानकारी प्रदान करने से गलत भाग चयन को कम करने में मदद मिलती है।

रखरखाव सिफ़ारिशें

ट्यूब की सतह की जाँच करें

इसके लिए निरीक्षण करें:

• दरारें
• हार्डनिंग
• सतह का घिसाव
• सपाट
• असामान्य झुकना

ट्यूब के सिरों की जाँच करें

फिटिंग के साथ टूट-फूट या खराब कनेक्शन के लिए ट्यूब के सिरों का निरीक्षण किया जाना चाहिए।

तीव्र मोड़ से बचें

अनुचित रूटिंग आंतरिक वायु प्रवाह पथ को प्रतिबंधित कर सकती है।

वायवीय सर्किट को साफ रखें

धूल, तेल और मलबे को वैक्यूम लाइनों में प्रवेश करने से रोका जाना चाहिए।

क्षतिग्रस्त हिस्सों को तुरंत बदलें

यदि रिसाव या ख़राबी की पुष्टि हो जाती है, तो आमतौर पर अस्थायी मरम्मत के बजाय प्रतिस्थापन को प्राथमिकता दी जाती है।

समस्या निवारण संदर्भ

वैक्यूम-संबंधी उत्पादन समस्या का हमेशा एक घटक को जिम्मेदार मानने के बजाय व्यवस्थित रूप से निदान किया जाना चाहिए।

संबंधित पैनासोनिक वैक्यूम ट्यूबों के साथ तुलना

ये वैक्यूम ट्यूब समान वायवीय कार्य करते हैं लेकिन विभिन्न हेड कॉन्फ़िगरेशन के लिए अभिप्रेत हैं।

जब तक अनुकूलता की विशेष रूप से पुष्टि न हो जाए, उन्हें विनिमेय नहीं माना जाना चाहिए।

स्पेयर-पार्ट इन्वेंटरी योजना

कई पैनासोनिक प्लेसमेंट मशीनों का संचालन करने वाले कारखानों के लिए, आमतौर पर उपयोग किए जाने वाले वायवीय भागों का स्टॉक बनाए रखने से रखरखाव में देरी कम हो सकती है।

आवश्यकता पड़ने पर सही प्रतिस्थापन उपलब्ध नहीं होने पर वैक्यूम ट्यूब जैसा एक छोटा घटक उत्पादन क्षमता को रोक या कम कर सकता है।

शिपमेंट से पहले उत्पाद निरीक्षण

विशिष्ट निरीक्षण बिंदुओं में शामिल हैं:

• भाग-संख्या सत्यापन
• 64 मिमी लंबाई की पुष्टि
• ट्यूब सतह निरीक्षण
• कनेक्शन-अंत निरीक्षण
• उपस्थिति की जाँच
• मात्रा की पुष्टि
• पैकेजिंग निरीक्षण

स्पष्ट लेबलिंग विशेष रूप से तब उपयोगी होती है जब कई अलग-अलग पैनासोनिक हेड पार्ट्स को एक साथ ऑर्डर किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: पैनासोनिक N610144919AB का उपयोग किस लिए किया जाता है?

N610144919AB एक है64 मिमी हेड वैक्यूम ट्यूबसंगत पैनासोनिक CM402, CM602 और NPM 12-हेड प्लेसमेंट अनुप्रयोगों में उपयोग किया जाता है। यह प्लेसमेंट-हेड वायवीय प्रणाली के भीतर नकारात्मक दबाव को स्थानांतरित करता है।

Q2: क्या N610144919AB एक नोजल है?

क्रमांक N610144919AB एक हैवेक्यूम - ट्यूब, प्लेसमेंट नोजल नहीं। यह वायवीय सर्किट का हिस्सा बनता है जो नोजल-साइड पिकअप सिस्टम को वैक्यूम की आपूर्ति करता है।

Q3: क्या N610144919AB का उपयोग 16-हेड यूनिट के लिए किया जा सकता है?

इसे विनिमेय नहीं माना जाना चाहिए।N610144919AB को 12-हेड एप्लिकेशन के लिए पहचाना गया है, जबकि 16-हेड कॉन्फ़िगरेशन एक अलग वैक्यूम ट्यूब विनिर्देश जैसे N610161010AA का उपयोग करता है।

Q4: 64 मिमी लंबाई क्यों महत्वपूर्ण है?

सही लंबाई उचित रूटिंग बनाए रखने में मदद करती है और प्लेसमेंट-हेड असेंबली के अंदर अत्यधिक तनाव, लूपिंग, झुकने या हस्तक्षेप को रोकती है।

Q5: ऑर्डर देने से पहले मुझे कौन सी जानकारी प्रदान करनी चाहिए?

प्रदान करनाN610144919AB भाग संख्या, 64 मिमी विशिष्टता, मशीन मॉडल, 12-हेड कॉन्फ़िगरेशन, आवश्यक मात्रा, और एक मूल भाग फोटोजब भी उपलब्ध हो.

हमसे संपर्क करें

ज़रूरतपैनासोनिक N610144919AB 64mm हेड वैक्यूम ट्यूबCM402, CM602, या NPM 12-हेड रखरखाव के लिए?

हमें अपना भेजेंभाग संख्या, मशीन मॉडल, हेड कॉन्फ़िगरेशन, आवश्यक मात्रा और संदर्भ फोटोउत्पाद की जाँच और उद्धरण के लिए।

हम प्रतिस्थापन आवश्यकताओं, नियोजित रखरखाव, प्लेसमेंट-हेड मरम्मत, मशीन नवीनीकरण और थोक एसएमटी स्पेयर-पार्ट्स खरीद का समर्थन करते हैं।

N610144919AB और संबंधित पैनासोनिक SMT मशीन पार्ट्स की वर्तमान कीमत, उपलब्धता, लीड समय और कोटेशन के लिए हमसे संपर्क करें।
