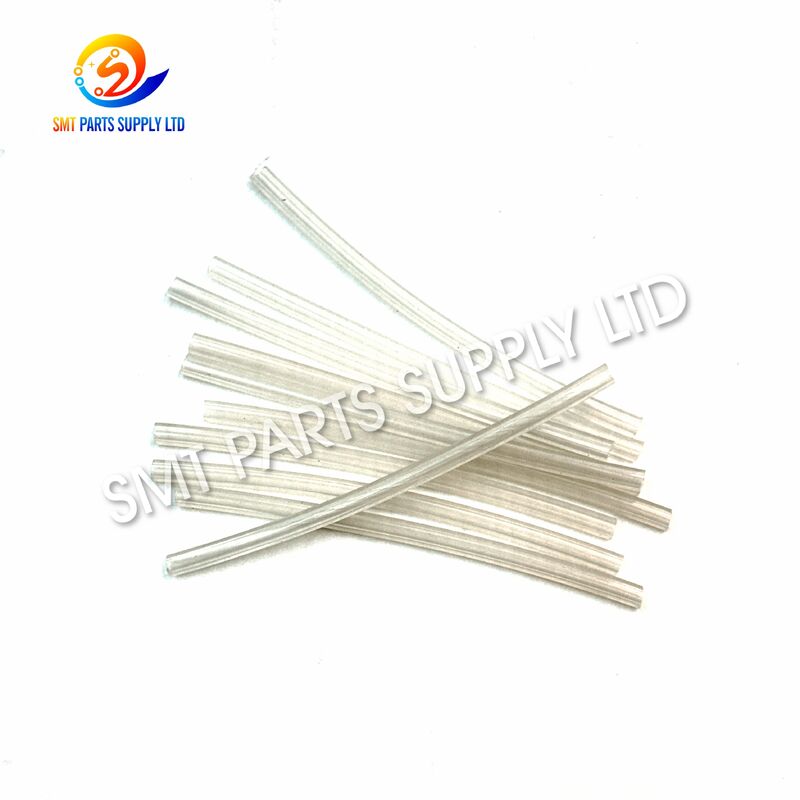

CM402 CM602 NPM 16-हेड के लिए पैनासोनिक N610161010AA हेड वैक्यूम ट्यूब

पैनासोनिक N610161010AA हेड वैक्यूम ट्यूबसंगत में प्रयुक्त एक प्रतिस्थापन वायवीय घटक हैपैनासोनिक CM402, CM602, और NPM 16-हेड SMT प्लेसमेंट सिस्टम. प्लेसमेंट-हेड वैक्यूम सर्किट के भीतर स्थापित, ट्यूब मशीन के वायवीय प्रणाली द्वारा उत्पन्न नकारात्मक दबाव के लिए एक वायु प्रवाह पथ प्रदान करता है।

घटक प्लेसमेंट के दौरान, इलेक्ट्रॉनिक घटकों के विश्वसनीय पिकअप, स्थानांतरण और स्थिति के लिए स्थिर वैक्यूम प्रदर्शन आवश्यक है। यदि एक वैक्यूम ट्यूब अपने कनेक्शन बिंदु पर कठोर, टूट, क्षतिग्रस्त, प्रतिबंधित या ढीली हो जाती है, तो सक्शन प्रदर्शन अस्थिर हो सकता है और पिकअप त्रुटियों में योगदान कर सकता है।

घिसी हुई ट्यूब को सही से बदलनाएन610161010एएविशिष्टता हेड वैक्यूम पाथवे की स्थिति को बहाल करने में मदद करती है। यह हिस्सा एसएमटी कारखानों, ईएमएस निर्माताओं, मशीन रखरखाव विभागों, प्लेसमेंट-हेड मरम्मत केंद्रों और पैनासोनिक प्लेसमेंट उपकरण का समर्थन करने वाले स्पेयर पार्ट्स आपूर्तिकर्ताओं के लिए उपयुक्त है।

बुनियादी उत्पाद जानकारी

कारण - हेड वैक्यूम ट्यूब को बदलने की आवश्यकता क्यों है

16-हेड प्लेसमेंट सिस्टम निरंतर उच्च गति पिकअप और प्लेसमेंट चक्र करता है। इसलिए सिर के अंदर वैक्यूम टयूबिंग बार-बार गति, दबाव परिवर्तन, कंपन और लंबे समय तक संचालन के संपर्क में रहती है।

समय के साथ, ये परिचालन स्थितियाँ ट्यूब के प्रदर्शन को प्रभावित कर सकती हैं।

सामान्य कारणों में शामिल हैं:

एक वैक्यूम ट्यूब एक छोटे घटक की तरह दिख सकती है, लेकिन एक मामूली रिसाव भी नोजल में प्रभावी सक्शन को प्रभावित कर सकता है।

इस कारण से, वैक्यूम टयूबिंग को नियमित प्लेसमेंट-हेड निरीक्षण में शामिल किया जाना चाहिए।

निरीक्षण की आवश्यकता वाले सामान्य लक्षण

N610161010AA हेड वैक्यूम ट्यूबऔर संबंधित वैक्यूम घटकों की जाँच तब की जानी चाहिए जब उत्पादन दिखाता है:

• अस्थिर घटक पिकअप
• बार-बार पिकअप त्रुटियाँ
• सिर हिलाने के दौरान घटकों का गिरना
• वैक्यूम स्तर कम हो गया
• रुक-रुक कर सक्शन
• दृश्यमान ट्यूब क्रैकिंग
• ट्यूब का सख्त होना
• चपटी या चिपकी हुई ट्यूबिंग
• ढीले वायवीय कनेक्शन
• बार-बार सिर से संबंधित वैक्यूम अलार्म

ये लक्षण नोजल, फिल्टर, वाल्व, फिटिंग, सेंसर, वैक्यूम जनरेटर या अन्य वायवीय घटकों के कारण भी हो सकते हैं।

इसलिए, रखरखाव तकनीशियनों को विफल हिस्से की पुष्टि करने से पहले पूरे वैक्यूम सर्किट का निरीक्षण करना चाहिए।

समाधान - खराब N610161010AA वैक्यूम ट्यूब को बदलें

जब निरीक्षण यह पुष्टि करता है कि मूल वैक्यूम ट्यूब क्षतिग्रस्त है, पुराना है, प्रतिबंधित है, या लीक हो रहा है, तो इसे सही से बदल देंपैनासोनिक N610161010AA हेड वैक्यूम ट्यूब16-हेड सिस्टम के अंदर वायवीय मार्ग को बहाल करने में मदद करता है।

एक उचित रूप से फिट की गई ट्यूब वैक्यूम स्रोत और नोजल-साइड घटकों के बीच स्थिर नकारात्मक-दबाव संचरण का समर्थन करती है।

रखरखाव लाभ

कई पैनासोनिक मशीनें चलाने वाले कारखानों के लिए, महत्वपूर्ण हेड वायवीय स्पेयर पार्ट्स को बनाए रखने से मरम्मत दक्षता में सुधार हो सकता है।

विशेष विवरण

अनुशंसित पहचान

सटीक खरीदारी के लिए, संपूर्ण संयोजन की पुष्टि करें:

पैनासोनिक + N610161010AA + CM402/CM602/NPM + 16-हेड

मशीन कॉन्फ़िगरेशन मॉडल और हेड संस्करण के अनुसार भिन्न हो सकते हैं। ऑर्डर देने से पहले हमेशा मूल भाग संख्या और स्थापित हेड कॉन्फ़िगरेशन को सत्यापित करें।

आवेदन

N610161010AA हेड वैक्यूम ट्यूबपैनासोनिक एसएमटी उपकरण के लिए संगत प्लेसमेंट-हेड न्यूमेटिक सर्किट में उपयोग किया जाता है।

विशिष्ट रखरखाव अनुप्रयोगों में शामिल हैं:

• CM402 हेड रखरखाव
• CM602 16-हेड रखरखाव
• एनपीएम हेड की मरम्मत
• वैक्यूम सर्किट सर्विसिंग
• क्षतिग्रस्त ट्यूब को बदला गया
• निवारक सिर रखरखाव
• प्लेसमेंट-सिर का नवीनीकरण
• उत्पादन-लाइन अतिरिक्त सूची

विशिष्ट उत्पादन वातावरण

यह भाग उत्पादन करने वाली एसएमटी लाइनों का समर्थन कर सकता है:

• उपभोक्ता इलेक्ट्रॉनिक्स
• ऑटोमोटिव इलेक्ट्रॉनिक्स
• संचार उपकरण
• औद्योगिक नियंत्रण बोर्ड
• बिजली के इलेक्ट्रॉनिक्स
• एलईडी असेंबलियाँ
• कंप्यूटर हार्डवेयर
• स्मार्ट होम उत्पाद
• मेडिकल इलेक्ट्रॉनिक असेंबलियाँ
• सामान्य पीसीबी उत्पाद

अंतिम उत्पाद के बावजूद, वैक्यूम ट्यूब का कार्य समान रहता है: प्लेसमेंट-हेड वायवीय प्रणाली के भीतर नकारात्मक दबाव को स्थानांतरित करना।

एसएमटी प्लेसमेंट में वैक्यूम की भूमिका

एक पिक-एंड-प्लेस मशीन घटकों को नोजल टिप पर रखने के लिए वैक्यूम सक्शन पर निर्भर करती है।

सामान्य वैक्यूम प्रणाली में कई संबंधित भाग शामिल होते हैं:

एन610161010एएइस वायवीय मार्ग का हिस्सा है.

यह स्वयं सक्शन उत्पन्न नहीं करता है। इसके बजाय, यह उत्पन्न वैक्यूम को हेड असेंबली के माध्यम से संबंधित पिकअप घटकों तक यात्रा करने की अनुमति देता है।

यह काम किस प्रकार करता है

N610161010AA के संचालन को संपूर्ण SMT पिकअप चक्र के भाग के रूप में समझा जा सकता है।

1. पिकअप कमांड

मशीन चयनित नोजल को फीडर द्वारा आपूर्ति किए गए घटक के ऊपर ले जाती है।

2. वैक्यूम जनरेशन

वायवीय प्रणाली मशीन नियंत्रण अनुक्रम के अनुसार नकारात्मक दबाव उत्पन्न करती है।

3. वैक्यूम ट्रांसमिशन

वैक्यूम हेड न्यूमेटिक सर्किट से होकर गुजरता है।

N610161010AA हेड वैक्यूम ट्यूबइस वायुप्रवाह मार्ग का भाग प्रदान करता है।

4. घटक पिकअप

नकारात्मक दबाव नोजल तक पहुंचता है, जिससे नोजल टिप पर सक्शन बनता है।

इलेक्ट्रॉनिक घटक को फीडर से उठा लिया जाता है।

5. घटक स्थानांतरण

प्लेसमेंट हेड चलता रहता है जबकि वैक्यूम घटक को सुरक्षित रूप से पकड़े रहता है।

6. पीसीबी प्लेसमेंट

घटक प्रोग्राम किए गए माउंटिंग स्थिति तक पहुंचता है और पीसीबी पर रखा जाता है।

7. वैक्यूम रिलीज

वैक्यूम को स्विच या रिलीज़ किया जाता है ताकि घटक नोजल से अलग हो जाए।

एसएमटी उत्पादन के दौरान यह चक्र लगातार दोहराया जाता है।

इसलिए लगातार वायवीय प्रतिक्रिया बनाए रखने के लिए टयूबिंग की स्थिर स्थिति महत्वपूर्ण है।

वैक्यूम ट्यूब की स्थिति क्यों मायने रखती है?

स्पष्ट मशीन विफलता के बिना वैक्यूम टयूबिंग धीरे-धीरे खराब हो सकती है।

एक ट्यूब विकसित हो सकती है:

• छोटी दरारें
• आंतरिक प्रतिबंध
• ढीले कनेक्शन
• सतह का सख्त होना
• चपटे खंड
• ग़लत मोड़
• फिटिंग वाले क्षेत्रों के आसपास पहनें

अगर मशीन चालू रहती है तो भी ये समस्याएँ सक्शन को प्रभावित कर सकती हैं।

शीघ्र निरीक्षण और प्रतिस्थापन से मामूली वायवीय समस्या को बार-बार उत्पादन में रुकावट बनने से रोकने में मदद मिल सकती है।

कैसे चुने

सही वैक्यूम ट्यूब का चयन करने के लिए कई महत्वपूर्ण मापदंडों की पुष्टि की आवश्यकता होती है।

1. भाग संख्या की पुष्टि करें

आवश्यक भाग संख्या:

एन610161010एए

खरीदते समय सटीक भाग संख्या पहला संदर्भ होना चाहिए।

2. हेड कॉन्फ़िगरेशन की पुष्टि करें

यह उत्पाद इसके लिए अभिप्रेत है:

16-प्रमुख आवेदन

केवल दिखावट के आधार पर ट्यूब का चयन न करें क्योंकि अलग-अलग प्लेसमेंट हेड अलग-अलग वैक्यूम लाइनों का उपयोग कर सकते हैं।

3. मशीन मॉडल की पुष्टि करें

लागू मॉडल में शामिल हैं:

सीएम402/सीएम602/एनपीएम

ऑर्डर देने से पहले अपने वास्तविक उपकरण कॉन्फ़िगरेशन की पुष्टि करें।

4. मौजूदा घटक की तुलना करें

जाँच करना:

• मूल भाग संख्या
• कुल मिलाकर ट्यूब रूटिंग
• ट्यूब कनेक्शन बिंदु
• मशीन मॉडल
• सिर का प्रकार
• भौतिक विन्यास

मूल स्थापित ट्यूब की तस्वीर प्रदान करने से उत्पाद सत्यापन में मदद मिल सकती है।

5. पूरी जांच जानकारी भेजें

तेज़ जाँच के लिए, प्रदान करें:

यह जानकारी गलत ऑर्डर को कम करने और कोटेशन दक्षता में सुधार करने में मदद करती है।

रखरखाव सिफ़ारिशें

नियमित निरीक्षण

वैक्यूम ट्यूब की जाँच करें:

• खुर
• हार्डनिंग
• सपाट
• असामान्य झुकना
• सतह का घिसाव
• ढीले कनेक्शन
• दूषण

कनेक्शन क्षेत्रों का निरीक्षण करें

ट्यूब के सिरे और वायवीय फिटिंग पर विशेष ध्यान देने की आवश्यकता है क्योंकि बार-बार रखरखाव के दौरान इन क्षेत्रों में घिसाव हो सकता है।

अत्यधिक झुकने से बचें

गलत रूटिंग वायु प्रवाह को प्रतिबंधित कर सकती है या ट्यूब पर तनाव पैदा कर सकती है।

वैक्यूम सिस्टम को साफ रखें

धूल, तेल और मलबे को वायवीय सर्किट में प्रवेश करने से रोका जाना चाहिए।

क्षतिग्रस्त ट्यूबों को तुरंत बदलें

अस्थायी मरम्मत विश्वसनीय वैक्यूम प्रदर्शन प्रदान नहीं कर सकती है। यदि शारीरिक गिरावट की पुष्टि हो जाती है, तो प्रतिस्थापन की सिफारिश की जाती है।

समस्या निवारण संदर्भ

सटीक निदान में हमेशा अनुमान के आधार पर भागों को बदलने के बजाय संपूर्ण हेड वैक्यूम सिस्टम शामिल होना चाहिए।

अन्य पैनासोनिक हेड वैक्यूम ट्यूबों के साथ तुलना

ये उत्पाद समान वायवीय कार्य करते हैं लेकिन विभिन्न हेड कॉन्फ़िगरेशन के लिए अभिप्रेत हैं।

हमेशा सटीक भाग संख्या और शीर्ष विनिर्देश के अनुसार ऑर्डर करें।

स्पेयर-पार्ट इन्वेंटरी योजना

एसएमटी कारखानों के लिए, हेड न्यूमेटिक हिस्से उपयोगी रखरखाव इन्वेंट्री आइटम हैं।

सही हेड वैक्यूम ट्यूब उपलब्ध रखने से वायवीय समस्या की पहचान होने पर मरम्मत का समय कम हो सकता है।

शिपमेंट से पहले उत्पाद निरीक्षण

विशिष्ट निरीक्षण बिंदुओं में शामिल हैं:

• भाग-संख्या की पुष्टि
• उत्पाद की उपस्थिति
• ट्यूब की स्थिति
• कनेक्शन-क्षेत्र की स्थिति
• मात्रा सत्यापन
• पैकेजिंग निरीक्षण

एकाधिक पैनासोनिक एसएमटी भागों वाले ऑर्डर के लिए, व्यक्तिगत भाग-संख्या लेबलिंग गोदाम प्राप्त करने और रखरखाव के उपयोग को सरल बनाने में मदद कर सकती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: पैनासोनिक N610161010AA का उपयोग किस लिए किया जाता है?

N610161010AA एक हैसंगत पैनासोनिक CM402, CM602 और NPM 16-हेड प्लेसमेंट अनुप्रयोगों के लिए हेड वैक्यूम ट्यूब. यह घटक पिकअप का समर्थन करने के लिए हेड न्यूमेटिक सर्किट के भीतर वैक्यूम दबाव स्थानांतरित करता है।

Q2: क्या N610161010AA एक नोजल या नोजल धारक है?

नंबर N610161010AA एक हैवेक्यूम - ट्यूब. यह वायवीय प्रणाली से संबंधित है और प्लेसमेंट हेड में संबंधित घटकों पर नकारात्मक दबाव स्थानांतरित करता है।

Q3: क्या N610161010AA को 12-हेड वैक्यूम ट्यूब से बदला जा सकता है?

तकनीकी पुष्टि के बिना उन्हें विनिमेय नहीं माना जाना चाहिए।N610161010AA को 16-हेड अनुप्रयोगों के लिए पहचाना गया है, जबकि अलग-अलग हेड कॉन्फ़िगरेशन अलग-अलग भाग संख्या और ट्यूब व्यवस्था का उपयोग करते हैं।

Q4: क्षतिग्रस्त हेड वैक्यूम ट्यूब क्या समस्याएँ पैदा कर सकती है?

दरारें, रिसाव, प्रतिबंध, या ढीले कनेक्शन वैक्यूम प्रदर्शन को कम कर सकते हैं और कमजोर पिकअप, आंतरायिक घटक होल्डिंग, या वैक्यूम से संबंधित उत्पादन त्रुटियों में योगदान कर सकते हैं।

Q5: ऑर्डर देने से पहले मैं अनुकूलता की पुष्टि कैसे कर सकता हूं?

प्रदान करनाN610161010AA भाग संख्या, मशीन मॉडल, 16-हेड कॉन्फ़िगरेशन, आवश्यक मात्रा, और मौजूदा घटक की एक तस्वीर. ये विवरण उत्पाद सत्यापन को अधिक सटीक बनाते हैं।

हमसे संपर्क करें

ज़रूरतपैनासोनिक N610161010AA हेड वैक्यूम ट्यूबCM402, CM602, या NPM 16-हेड रखरखाव के लिए?

हमें अपना भेजेंभाग संख्या, मशीन मॉडल, हेड कॉन्फ़िगरेशन, आवश्यक मात्रा और संदर्भ फोटोसटीक जांच के लिए.

हम व्यक्तिगत प्रतिस्थापन आवश्यकताओं, निर्धारित रखरखाव, प्लेसमेंट-हेड मरम्मत परियोजनाओं और थोक एसएमटी स्पेयर-पार्ट्स खरीद का समर्थन करते हैं।

N610161010AA और संबंधित पैनासोनिक SMT मशीन पार्ट्स की वर्तमान कीमत, स्टॉक उपलब्धता, लीड समय और कोटेशन के लिए हमसे संपर्क करें।
