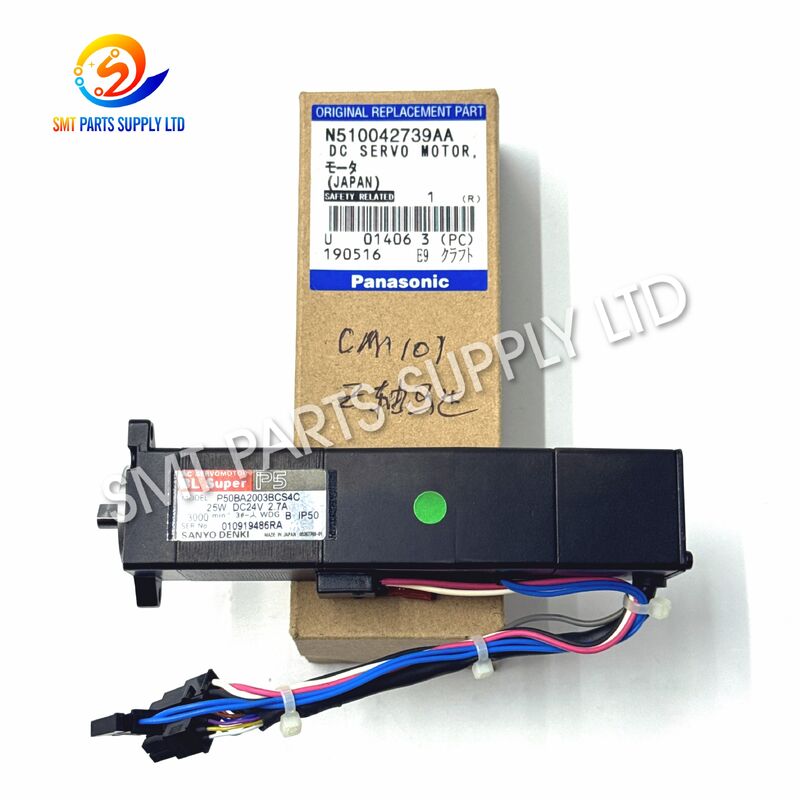

एनपीएम सीएम के लिए पैनासोनिक N510042739AA MTNM000237AA P50BA2003BCSPC 25W मोटर

Panasonic N510042739AA MTNM000237AA P50BA2003BCSPC 25W मोटर NPM CM के लिए

यह Panasonic N510042739AA MTNM000237AA P50BA2003BCSPC 25W मोटर संगत Panasonic NPM और CM सीरीज़ SMT उपकरण कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया एक सटीक गति घटक है। SANYO Denki P50BA मोटर सीरीज़ के तहत निर्मित, इस इकाई का उपयोग मशीन गति प्रणाली के भीतर उच्च-आवृत्ति SMT प्लेसमेंट संचालन के दौरान नियंत्रित, दोहराने योग्य गति प्रदान करने के लिए किया जाता है।

SMT रखरखाव टीमों के लिए, सटीक मोटर पहचान विशेष रूप से महत्वपूर्ण है क्योंकि समान बाहरी उपस्थिति वाले मोटर विभिन्न पावर रेटिंग, शाफ्ट संरचनाओं, कनेक्टर्स, फीडबैक विनिर्देशों या मशीन अनुप्रयोगों का उपयोग कर सकते हैं। इस उत्पाद की पहचान Panasonic पार्ट नंबर N510042739AA और MTNM000237AA के माध्यम से की जा सकती है, साथ ही मोटर मॉडल P50BA2003BCSPC और रेटेड आउटपुट 25W से मेल खाता है।

यह मशीन रखरखाव, मिलान वाले स्थापित मोटर के प्रतिस्थापन, उत्पादन-लाइन नवीनीकरण, निवारक स्पेयर-पार्ट्स इन्वेंट्री, और संगत Panasonic प्लेसमेंट उपकरण की मरम्मत के लिए उपयुक्त है।

मुख्य उत्पाद पहचान

कारण

SMT मशीन मोटर को प्रतिस्थापन की आवश्यकता क्यों होती है?

SMT प्लेसमेंट उपकरण में स्थापित मोटर उत्पादन के दौरान लगातार काम करते हैं। मशीन कॉन्फ़िगरेशन के आधार पर, मोटर हर उत्पादन शिफ्ट के दौरान बार-बार पोजिशनिंग और गति चक्र कर सकता है।

लंबे समय तक संचालन के दौरान, मोटर और आसपास की यांत्रिक प्रणाली सामान्य टूट-फूट, संदूषण, केबल थकान, कनेक्टर समस्याओं, यांत्रिक प्रतिरोध, या अन्य उपकरण स्थितियों से प्रभावित हो सकती है।

विशिष्ट लक्षण जो रखरखाव तकनीशियनों को मोटर का निरीक्षण करने के लिए प्रेरित कर सकते हैं उनमें शामिल हैं:

• अनियमित मशीन-हेड गति
• एक्सिस मूवमेंट अलार्म
• अधूरी गति
• बढ़ा हुआ ऑपरेटिंग शोर
• अत्यधिक कंपन
• अस्थिर पोजिशनिंग
• सही ढंग से इनिशियलाइज़ करने में विफलता
• अप्रत्याशित उत्पादन स्टॉप
• कम गति दोहराव
• मोटर या ड्राइव-संबंधित मशीन अलार्म

एक मशीन अलार्म का मतलब हमेशा यह नहीं होता है कि मोटर स्वयं विफल हो गया है। घटक को बदलने से पहले पूरी गति प्रणाली का निरीक्षण किया जाना चाहिए।

निरीक्षण के सामान्य क्षेत्र

सटीक निदान अनावश्यक प्रतिस्थापन से बचने और मशीन डाउनटाइम को कम करने में मदद करता है।

समाधान

पूर्ण पहचान के आधार पर सही मोटर का उपयोग करें

SMT मोटर को बदलते समय, चयन केवल उपस्थिति के बजाय पूरी पहचान जानकारी पर आधारित होना चाहिए।

इस उत्पाद के लिए, प्रमुख पहचान संदर्भ हैं:

Panasonic N510042739AA
Panasonic MTNM000237AA
SANYO Denki P50BA2003BCSPC
25W

ऑर्डर करने से पहले, इन नंबरों की तुलना अपनी मशीन पर स्थापित मूल मोटर से करें।

अनुशंसित पुष्टि प्रक्रिया

चरण 1 - मूल लेबल की जाँच करें

हटाए गए मोटर पर लेबल की तस्वीर लें और पूर्ण मॉडल नंबर की पुष्टि करें।

केवल मॉडल के पहले कुछ वर्णों की जाँच न करें क्योंकि प्रत्यय अंतर एक अलग कॉन्फ़िगरेशन का संकेत दे सकते हैं।

चरण 2 - Panasonic पार्ट नंबर की जाँच करें

पुष्टि करें कि आपकी पार्ट्स सूची, मूल घटक, या रखरखाव रिकॉर्ड संदर्भित करता है:

• N510042739AA
• MTNM000237AA

चरण 3 - रेटेड पावर की पुष्टि करें

इस पृष्ठ पर वर्णित मोटर रेटेड है 25W से मेल खाता है।

विभिन्न Panasonic SMT मोटर संस्करण विभिन्न पावर विनिर्देशों का उपयोग कर सकते हैं।

चरण 4 - मशीन कॉन्फ़िगरेशन की जाँच करें

ऑर्डर करने से पहले सटीक NPM या CM मशीन कॉन्फ़िगरेशन की पुष्टि करें।

केवल मशीन परिवार संगतता की गारंटी नहीं दे सकता है क्योंकि विभिन्न उपकरण संशोधन और हेड कॉन्फ़िगरेशन विभिन्न घटकों का उपयोग कर सकते हैं।

चरण 5 - भौतिक इंटरफेस की तुलना करें

तुलना करें:

• कनेक्टर प्रकार
• केबल व्यवस्था
• मोटर बॉडी
• माउंटिंग छेद
• शाफ्ट संरचना
• लेबल जानकारी
• स्थापना स्थिति

यह अतिरिक्त सत्यापन खरीद त्रुटियों को काफी कम करता है।

विनिर्देश

उत्पाद पहचान तुलना

कई SMT मोटर समान दिख सकते हैं लेकिन उन्हें स्वचालित रूप से विनिमेय नहीं माना जाना चाहिए।

महत्वपूर्ण संगतता नोट

एक समान मोटर मॉडल का चयन केवल इसलिए नहीं किया जाना चाहिए क्योंकि:

• आवास समान दिखता है
• मोटर एक ही P50BA श्रृंखला से संबंधित है
• इसका एक समान Panasonic पार्ट नंबर है
• यह एक ही मशीन परिवार से आता है

हमेशा पूर्ण मॉडल, पूर्ण पार्ट नंबर, पावर रेटिंग और मशीन कॉन्फ़िगरेशन से मेल खाता है।

अनुप्रयोग

1. SMT पिक एंड प्लेस मशीन रखरखाव

P50BA2003BCSPC मोटर संगत Panasonic NPM और CM प्लेसमेंट-मशीन कॉन्फ़िगरेशन के रखरखाव के लिए उपयोग किया जा सकता है जब मौजूदा मोटर पहचान मेल खाती है।

यह पेशेवर SMT उपकरण सेवा विभागों, इलेक्ट्रॉनिक्स कारखानों, मशीन नवीनीकरणकर्ताओं और स्पेयर-पार्ट्स वितरकों के लिए उपयुक्त है।

2. उत्पादन-लाइन मरम्मत

अप्रत्याशित उपकरण डाउनटाइम पूरी SMT लाइन को बाधित कर सकता है।

सही प्रतिस्थापन मोटर उपलब्ध होने से रखरखाव कर्मियों को मूल दोष का निदान होने के बाद जल्दी से प्रतिक्रिया करने की अनुमति मिलती है।

3. निवारक स्पेयर-पार्ट्स इन्वेंट्री

कई SMT मशीनों का संचालन करने वाले कारखाने अक्सर स्टॉक में महत्वपूर्ण विद्युत और यांत्रिक घटकों को रखते हैं।

विशिष्ट स्पेयर घटक शामिल हैं:

• मोटर
• सर्वो एम्पलीफायर
• मोटर केबल
• सेंसर
• हेड घटक
• वैक्यूम वाल्व
• नोजल
• नोजल धारक
• फीडर पार्ट्स
• कन्वेयर पार्ट्स
• पीसीबी असेंबली
• बेल्ट और बीयरिंग

N510042739AA को स्पेयर-पार्ट्स इन्वेंट्री में शामिल किया जा सकता है जब यह कारखाने की स्थापित मशीन कॉन्फ़िगरेशन से मेल खाता है।

4. SMT मशीन नवीनीकरण

उपयोग किए गए उपकरण को पूर्ण उत्पादन में वापस लाने से पहले घिसे हुए गति घटकों को बदलने की आवश्यकता हो सकती है।

मोटर का उपयोग नवीनीकरण के दौरान किया जा सकता है जब मूल विनिर्देश MTNM000237AA / N510042739AA / P50BA2003BCSPC से मेल खाता है।

विशिष्ट उद्योग

यह मोटर इलेक्ट्रॉनिक्स निर्माण सुविधाओं में संचालित SMT उपकरणों में उपयोग किया जा सकता है जैसे:

मोटर का कार्य मशीन गति प्रणाली से संबंधित है न कि किसी विशिष्ट पीसीबी उत्पाद प्रकार से।

यह कैसे काम करता है

SMT प्लेसमेंट मशीनों को उच्च दोहराव के साथ संचालित करने के लिए कई गति प्रणालियों की आवश्यकता होती है।

मशीन नियंत्रण प्रणाली संबंधित मोटर और नियंत्रण घटकों को कमांड भेजती है। मोटर विद्युत ऊर्जा को नियंत्रित यांत्रिक गति में परिवर्तित करता है, जिससे जुड़े तंत्र को प्रोग्राम की गई उत्पादन आवश्यकताओं के अनुसार स्थानांतरित करने की अनुमति मिलती है।

गति अनुक्रम

1. मशीन कमांड

नियंत्रण प्रणाली उत्पादन कार्यक्रम के अनुसार आवश्यक गति की गणना करती है।

2. मोटर सक्रियण

संबंधित मोटर को मशीन नियंत्रण प्रणाली के माध्यम से ड्राइव कमांड प्राप्त होता है।

3. यांत्रिक गति

मोटर संबद्ध मशीन तंत्र को नियंत्रित घूर्णन या गति स्थानांतरित करता है।

4. स्थिति प्रतिक्रिया

गति-नियंत्रण प्रणाली जांचती है कि क्या अनुरोधित स्थिति सही ढंग से पहुंच गई है।

5. निरंतर चक्र

SMT उत्पादन के दौरान प्रक्रिया लगातार दोहराई जाती है।

चूंकि ये आंदोलन सामान्य संचालन के दौरान हजारों बार हो सकते हैं, इसलिए स्थिर मोटर प्रदर्शन लगातार उपकरण संचालन के लिए महत्वपूर्ण है।

सटीक मोटर चयन क्यों मायने रखता है

गलत SMT मोटर का चयन करने से हो सकता है:

• स्थापना समस्याएँ
• कनेक्टर बेमेल
• गलत शाफ्ट आयाम
• विद्युत असंगति
• गति-नियंत्रण अलार्म
• मशीन इनिशियलाइज़ेशन विफलता
• अस्थिर संचालन
• अप्रत्याशित डाउनटाइम

अंतर्राष्ट्रीय स्पेयर-पार्ट्स ऑर्डर के लिए, फोटोग्राफ प्रदान करना पहचान सटीकता में सुधार करने के सबसे आसान तरीकों में से एक है।

कैसे चुनें

1. पूर्ण पार्ट नंबर की पुष्टि करें

जांचें कि आपका आवश्यक Panasonic पार्ट नंबर है:

N510042739AA

यह भी सत्यापित करें:

MTNM000237AA

यदि आपके मौजूदा मोटर का संदर्भ अलग है, तो ऑर्डर करने से पहले पुष्टि के लिए जानकारी भेजें।

2. पूर्ण मोटर मॉडल की पुष्टि करें

पूर्ण मोटर मॉडल की जाँच इस प्रकार की जानी चाहिए:

P50BA2003BCSPC

प्रत्यय वर्ण महत्वपूर्ण हैं और उन्हें अनदेखा नहीं किया जाना चाहिए।

3. 25W रेटिंग की पुष्टि करें

आवश्यक रेटिंग के लिए मोटर लेबल की जाँच करें।

उचित तकनीकी पुष्टि के बिना किसी अन्य मोटर पावर स्तर को प्रतिस्थापित न करें।

4. अपने मशीन मॉडल की पुष्टि करें

पूर्ण NPM या CM मशीन मॉडल और, जहाँ संभव हो, मशीन कॉन्फ़िगरेशन प्रदान करें।

5. उत्पाद तस्वीरें प्रदान करें

अनुशंसित तस्वीरें शामिल हैं:

1. मोटर सामने का दृश्य
2. मोटर पीछे का दृश्य
3. पूर्ण मोटर लेबल
4. कनेक्टर
5. शाफ्ट
6. मूल स्थापना स्थिति

6. मात्रा की पुष्टि करें

तेजी से कोटेशन के लिए, अपनी पूछताछ के साथ आवश्यक मात्रा शामिल करें।

खरीदार सत्यापन चेकलिस्ट

रखरखाव सिफारिशें

मोटर स्थापना से पहले, आसपास के मशीन तंत्र का सावधानीपूर्वक निरीक्षण करें।

अनुशंसित जांचों में शामिल हैं:

• स्थापना क्षेत्र को साफ करें।
• शाफ्ट और युग्मन का निरीक्षण करें।
• असामान्य यांत्रिक प्रतिरोध के लिए जाँच करें।
• मोटर केबल का निरीक्षण करें।
• कनेक्टर टर्मिनलों की जाँच करें।
• संबंधित सेंसर सत्यापित करें।
• मशीन-ड्राइव स्थिति की पुष्टि करें।
• पुराने और प्रतिस्थापन मोटर लेबल की तुलना करें।
• मूल केबल व्यवस्था रिकॉर्ड करें।
• स्थापना के बाद मशीन की गति का परीक्षण करें।

स्थापना और परीक्षण योग्य SMT रखरखाव कर्मियों द्वारा कारखाने की सुरक्षा प्रक्रियाओं के अनुसार किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: इस मोटर के मुख्य पहचान नंबर क्या हैं?

मुख्य पहचान नंबर Panasonic N510042739AA, वैकल्पिक संदर्भ MTNM000237AA, और SANYO Denki मोटर मॉडल P50BA2003BCSPC हैं। रेटेड मोटर आउटपुट 25W है।

Q2: क्या यह मोटर Panasonic NPM और CM दोनों मशीनों के लिए उपयुक्त है?

यह संगत NPM और CM कॉन्फ़िगरेशन के लिए आपूर्ति की जाती है, लेकिन खरीद से पहले मूल मोटर लेबल, मशीन मॉडल, पार्ट नंबर, कनेक्टर और स्थापना स्थिति का उपयोग करके संगतता को सत्यापित किया जाना चाहिए।

Q3: क्या मैं किसी अन्य P50BA मोटर को P50BA2003BCSPC से बदल सकता हूँ?

केवल P50BA श्रृंखला नाम के आधार पर विनिमेयता न मानें। पूर्ण मॉडल प्रत्यय, पावर रेटिंग, शाफ्ट, कनेक्टर और मशीन कॉन्फ़िगरेशन सभी मेल खाने चाहिए या प्रतिस्थापन से पहले तकनीकी रूप से पुष्टि की जानी चाहिए।

Q4: कोटेशन के लिए मुझे क्या जानकारी भेजनी चाहिए?

कृपया N510042739AA या MTNM000237AA, मोटर मॉडल P50BA2003BCSPC, मशीन मॉडल, मात्रा, डिलीवरी देश, और मोटर लेबल और कनेक्टर्स की स्पष्ट तस्वीरें प्रदान करें।

Q5: मोटर को बदलने से पहले क्या जांचा जाना चाहिए?

मशीन अलार्म, केबल, कनेक्टर, यांत्रिक प्रतिरोध, युग्मन, शाफ्ट, सेंसर और ड्राइव सिस्टम का निरीक्षण करें। यह पुष्टि करने में मदद करता है कि मोटर स्वयं को प्रतिस्थापन की आवश्यकता है या कोई अन्य मशीन घटक दोष का कारण बन रहा है।

Panasonic N510042739AA मोटर के लिए हमसे संपर्क करें

N510042739AA MTNM000237AA P50BA2003BCSPC 25W मोटर या अन्य SMT मशीन स्पेयर पार्ट्स की तलाश है?

कृपया हमें भेजें:

• पार्ट नंबर
• मोटर मॉडल
• मशीन मॉडल
• आवश्यक मात्रा
• मोटर लेबल फोटो
• कनेक्टर फोटो
• डिलीवरी गंतव्य

हम आवश्यक विनिर्देश को सत्यापित करने और आपकी खरीद आवश्यकताओं के अनुसार कोटेशन तैयार करने में मदद कर सकते हैं।

तेजी से उत्पाद पुष्टि और कोटेशन के लिए अपना पार्ट नंबर और मात्रा भेजें।
