CM602 SMT मशीन के लिए पैनासोनिक N510069637AA 12-हेड नोजल शाफ्ट

Panasonic N510069637AA 12-हेड नोजल शाफ्ट CM602 SMT मशीन के लिए

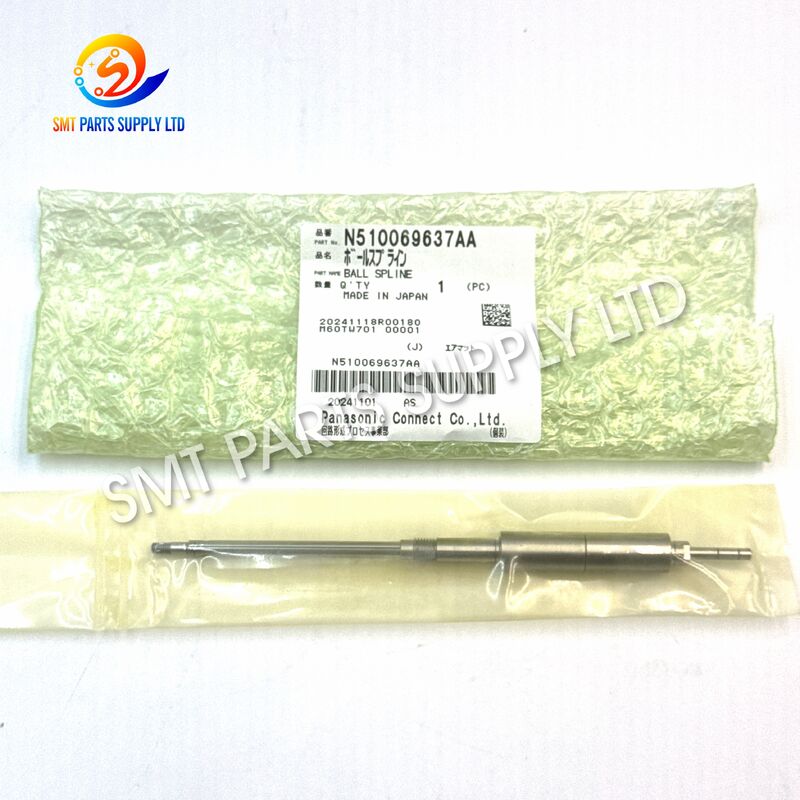

यह Panasonic N510069637AA नोजल शाफ्ट, जिसे आमतौर पर बॉल स्प्लाइन या SMT शाफ्ट के रूप में भी वर्णित किया जाता है, एक सटीक यांत्रिक घटक है जिसका उपयोग CM602 H12 / 12-नोजल प्लेसमेंट हेड में किया जाता है। इसकी प्राथमिक भूमिका दोहराए जाने वाले घटक पिकअप और प्लेसमेंट संचालन के दौरान स्थिर संरेखण बनाए रखते हुए नोजल तंत्र की नियंत्रित रैखिक गति का समर्थन करना है। प्रकाशित पुर्जों के संदर्भ विशेष रूप से N510069637AA को CM602 12H/H12 हेड कॉन्फ़िगरेशन से जोड़ते हैं।

उच्च गति SMT उत्पादन में, हेड यांत्रिक घटकों की स्थिति सीधे गति स्थिरता, प्लेसमेंट दोहराव और समग्र मशीन प्रदर्शन को प्रभावित करती है। एक घिसा हुआ, दूषित, मुड़ा हुआ, या यांत्रिक रूप से क्षतिग्रस्त शाफ्ट चलते हुए असेंबली में प्रतिरोध या ढीलापन बढ़ा सकता है। सही शाफ्ट को बदलने से रखरखाव टीमों को एक पूर्ण हेड असेंबली को बदलने के बिना प्लेसमेंट हेड की यांत्रिक स्थिति को बहाल करने में मदद मिलती है।

सही ऑर्डरिंग के लिए, उपयोगकर्ताओं को खरीद से पहले भाग संख्या N510069637AA, CM602 मशीन मॉडल और H12/12-नोजल हेड कॉन्फ़िगरेशन को सत्यापित करना चाहिए क्योंकि समान दिखने वाले Panasonic शाफ्ट और बॉल-स्प्लाइन पुर्जे विभिन्न हेड असेंबली में उपयोग किए जाते हैं।

कारण

एक नोजल शाफ्ट प्लेसमेंट हेड के अंदर लगातार काम करता है और सामान्य SMT उत्पादन के दौरान बड़ी संख्या में दोहराए जाने वाले यांत्रिक आंदोलनों को करता है। लंबे समय तक संचालन धीरे-धीरे इसकी सतह की स्थिति और यांत्रिक सटीकता को प्रभावित कर सकता है।

निरीक्षण या प्रतिस्थापन के सामान्य कारणों में शामिल हैं:

जब कोई प्लेसमेंट हेड असामान्य यांत्रिक गति दिखाना शुरू करता है, तो शाफ्ट का निरीक्षण संबंधित बियरिंग, बुशिंग, गाइड, नोजल धारक, स्प्रिंग और अन्य हेड घटकों के साथ किया जाना चाहिए।

शाफ्ट को स्वचालित रूप से हर प्लेसमेंट समस्या का कारण नहीं माना जाना चाहिए। त्रुटियां नोजल, वैक्यूम सिस्टम, मोटर, सेंसर, अंशांकन, घटक पहचान, फीडर, पीसीबी समर्थन, या अन्य हेड तंत्र से भी उत्पन्न हो सकती हैं।

समाधान

एक घिसे हुए या क्षतिग्रस्त N510069637AA नोजल शाफ्ट / बॉल स्प्लाइन को बदलने से CM602 H12 प्लेसमेंट हेड द्वारा आवश्यक यांत्रिक मार्गदर्शन को बहाल करने में मदद मिल सकती है।

प्रतिस्थापन प्रक्रिया सही पहचान से शुरू होनी चाहिए, न कि केवल दृश्य समानता से।

प्रतिस्थापन से पहले अनुशंसित पुष्टि

स्थापना से पहले, रखरखाव कर्मियों को शाफ्ट के आसपास के मिलान वाले पुर्जों का भी निरीक्षण करना चाहिए। केवल एक घटक को बदलने से, आसपास के यांत्रिक असेंबली की जाँच किए बिना, मौजूदा हेड समस्या को पूरी तरह से हल नहीं किया जा सकता है।

स्थापना के बाद, उपकरण रखरखाव आवश्यकताओं के अनुसार उचित मशीन निरीक्षण, गति जांच और अंशांकन प्रक्रिया करें।

विनिर्देश

N510069637AA को कई SMT पुर्जों के संदर्भों द्वारा CM602 12H/H12 बॉल स्प्लाइन या शाफ्ट के रूप में पहचाना जाता है, न कि सभी Panasonic प्लेसमेंट हेड के लिए एक सार्वभौमिक शाफ्ट के रूप में।

संबंधित शाफ्ट संदर्भ तुलना

विभिन्न Panasonic प्लेसमेंट हेड विभिन्न शाफ्ट या बॉल-स्प्लाइन संदर्भों का उपयोग करते हैं। समान उपस्थिति विनिमेयता की गारंटी नहीं देती है।

उपलब्ध पुर्जों के संदर्भ N510069637AA को NPM H8 बॉल स्प्लाइन और अन्य CM402 शाफ्ट संदर्भों से अलग करते हैं, इसलिए ऑर्डर करने से पहले सटीक भाग-संख्या सत्यापन महत्वपूर्ण है।

अनुप्रयोग

यह N510069637AA CM602 नोजल शाफ्ट मुख्य रूप से प्लेसमेंट-हेड रखरखाव और यांत्रिक बहाली अनुप्रयोगों के लिए उपयुक्त है।

1. CM602 हेड रखरखाव

इसका उपयोग निर्धारित निवारक रखरखाव या यांत्रिक निरीक्षण के दौरान H12 प्लेसमेंट हेड की सर्विसिंग करते समय किया जा सकता है।

2. नोजल शाफ्ट प्रतिस्थापन

जब मौजूदा शाफ्ट में दृश्य घिसाव, यांत्रिक क्षति, असामान्य प्रतिरोध, या अस्वीकार्य ढीलापन दिखाई देता है, तो कारण की पुष्टि के बाद सही प्रतिस्थापन भाग स्थापित किया जा सकता है।

3. प्लेसमेंट हेड ओवरहाल

एक पूर्ण हेड रीबिल्ड के दौरान, तकनीशियन शाफ्ट, गाइड, बियरिंग, नोजल धारक, स्प्रिंग, वैक्यूम-संबंधित घटक, सेंसर और अन्य चलते हुए पुर्जों का एक साथ निरीक्षण कर सकते हैं।

4. उत्पादन लाइन स्पेयर-पार्ट तैयारी

CM602 उपकरण चलाने वाले कारखाने रखरखाव की आवश्यकता होने पर सोर्सिंग में देरी को कम करने के लिए सही ढंग से पहचाने गए यांत्रिक हेड पुर्जों को उपलब्ध रख सकते हैं।

5. प्रयुक्त मशीन नवीनीकरण

CM602 मशीनों के नवीनीकरण के दौरान भी शाफ्ट पर विचार किया जा सकता है जहां H12 प्लेसमेंट हेड की यांत्रिक स्थिति का निरीक्षण आवश्यक है।

यह कैसे काम करता है

घटक प्लेसमेंट के दौरान, एक पिक-एंड-प्लेस हेड अत्यंत लगातार नियंत्रित गति करता है। नोजल तंत्र को हेड के अन्य भागों के सापेक्ष सुसंगत संरेखण बनाए रखते हुए सुचारू रूप से चलना चाहिए।

यह N510069637AA शाफ्ट / बॉल स्प्लाइन इस यांत्रिक मार्गदर्शन प्रणाली का हिस्सा बनता है।

इसके मूल संचालन क्रम को इस प्रकार सारांशित किया जा सकता है:

मशीन कमांड → हेड मोशन → शाफ्ट-गाइडेड मूवमेंट → नोजल पोजिशनिंग → कंपोनेंट पिकअप → प्लेसमेंट → रिटर्न साइकिल

शाफ्ट चलते हुए असेंबली के लिए एक नियंत्रित यांत्रिक पथ प्रदान करता है। बॉल-स्प्लाइन संरचना को लागू असेंबली के भीतर घूर्णी संबंध को नियंत्रित करते हुए सटीक प्रत्यागामी रैखिक गति का समर्थन करने के लिए डिज़ाइन किया गया है। N510069637AA विशेष रूप से CM602 H12/12NH हेड में नोजल-शाफ्ट रैखिक मार्गदर्शन के लिए सूचीबद्ध है।

स्थिर शाफ्ट गति महत्वपूर्ण है क्योंकि नोजल उत्पादन के दौरान बार-बार पिकअप और प्लेसमेंट चक्र करता है। यांत्रिक प्रतिरोध, अत्यधिक ढीलापन, संदूषण, या क्षति सामान्य हेड गति में बाधा डाल सकती है।

चूंकि शाफ्ट पूर्ण प्लेसमेंट-हेड तंत्र के भीतर केवल एक तत्व है, इसलिए समस्या निवारण करते समय संबंधित पुर्जों की हमेशा जांच की जानी चाहिए।

कैसे चुनें

सही SMT शाफ्ट का चयन केवल उपस्थिति के बजाय पहचान डेटा पर आधारित होना चाहिए।

चरण 1 - भाग संख्या की पुष्टि करें

हटाए गए घटक, मशीन पुर्जों की सूची, रखरखाव इतिहास, या मौजूदा पहचान की जाँच करें।

इस उत्पाद के लिए, आवश्यक संदर्भ होना चाहिए:

N510069637AA

यह न मानें कि कोई अन्य समान शाफ्ट विनिमेय है।

चरण 2 - मशीन मॉडल की पुष्टि करें

इस भाग का प्राथमिक अनुप्रयोग है:

Panasonic CM602

केवल उपकरण ब्रांड प्रदान करना पर्याप्त नहीं है क्योंकि विभिन्न Panasonic मशीनें और हेड प्रकार विभिन्न यांत्रिक घटकों का उपयोग कर सकते हैं।

चरण 3 - हेड प्रकार की पुष्टि करें

सत्यापित करें कि मशीन लागू से सुसज्जित है:

H12 / 12-नोजल प्लेसमेंट हेड

प्रकाशित पुर्जों की जानकारी N510069637AA को CM602 12H या H12/12NH हेड के साथ पहचानती है।

चरण 4 - मौजूदा घटक की तुलना करें

खरीदने से पहले, तुलना करें:

चरण 5 - अपनी पूछताछ के साथ मशीन की जानकारी प्रदान करें

तेजी से पुष्टि के लिए, प्रदान करें:

• भाग संख्या
• मशीन मॉडल
• हेड प्रकार
• आवश्यक मात्रा
• मौजूदा भाग की तस्वीरें
• आवश्यकतानुसार मशीन सीरियल जानकारी

यह जानकारी यांत्रिक रूप से समान लेकिन असंगत घटक की आपूर्ति के जोखिम को कम करती है।

सही शाफ्ट चयन क्यों मायने रखता है

प्लेसमेंट हेड एक सटीक असेंबली है, इसलिए शाफ्ट चयन केवल अनुमानित आकार पर आधारित नहीं होना चाहिए।

सही संदर्भ का उपयोग करने से मदद मिलती है:

कई Panasonic SMT प्लेटफार्मों का प्रबंधन करने वाली रखरखाव टीमों के लिए, स्पेयर पार्ट्स को मशीन + हेड प्रकार + भाग संख्या द्वारा संग्रहीत करना केवल सामान्य विवरण जैसे कि 'Panasonic शाफ्ट' द्वारा संग्रहीत करने की तुलना में अधिक विश्वसनीय है।

रखरखाव सिफारिशें

भंडारण और स्थापना के दौरान सटीक हेड घटकों को साफ और सुरक्षित रखें।

अनुशंसित हैंडलिंग प्रथाओं में शामिल हैं:

• शाफ्ट की सतह को धूल और बाहरी सामग्री से मुक्त रखें।
• घटक को गिराने या टकराने से बचें।
• शाफ्ट को असंगत हेड असेंबली में जबरन न डालें।
• प्रतिस्थापन के दौरान संबंधित यांत्रिक घटकों का निरीक्षण करें।
• मशीन निर्माता की रखरखाव प्रक्रिया का पालन करें।
• सर्विसिंग के बाद आवश्यक हेड समायोजन या अंशांकन पूरा करें।
• जब तक मरम्मत सफलतापूर्वक पूरी न हो जाए, तब तक तुलना के लिए हटाए गए घटकों को रखें।

उच्च-मात्रा उत्पादन लाइनों के लिए, निवारक निरीक्षण अप्रत्याशित मशीन रुकावट में विकसित होने से पहले यांत्रिक घिसाव की पहचान करने में मदद कर सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: Panasonic N510069637AA का उपयोग कौन सी मशीन करती है?

N510069637AA मुख्य रूप से Panasonic CM602 H12 / 12-नोजल प्लेसमेंट हेड से जुड़ा है। ऑर्डर करने से पहले मशीन और हेड कॉन्फ़िगरेशन की अभी भी जांच की जानी चाहिए।

Q2: क्या N510069637AA एक नोजल है?

नहीं। यह एक नोजल शाफ्ट / बॉल स्प्लाइन घटक है जो प्लेसमेंट-हेड तंत्र के भीतर स्थापित है। वास्तविक प्लेसमेंट नोजल एक अलग उपभोज्य घटक है।

Q3: क्या N510069637AA हर Panasonic SMT मशीन के लिए इस्तेमाल किया जा सकता है?

नहीं। Panasonic CM402, CM602, और NPM हेड कॉन्फ़िगरेशन विभिन्न शाफ्ट या बॉल-स्प्लाइन संदर्भों का उपयोग कर सकते हैं। प्रतिस्थापन से पहले हमेशा मूल भाग संख्या और हेड प्रकार का मिलान करें।

Q4: कोटेशन का अनुरोध करते समय मुझे क्या जानकारी प्रदान करनी चाहिए?

कृपया N510069637AA, मशीन मॉडल CM602, हेड प्रकार, मात्रा, और अधिमानतः मौजूदा भाग की स्पष्ट तस्वीरें प्रदान करें। यह शिपमेंट से पहले संगतता की पुष्टि करने में मदद करता है।

Q5: नोजल शाफ्ट की जांच कब की जानी चाहिए?

जब दृश्य घिसाव, संदूषण, असामान्य गति, अत्यधिक यांत्रिक ढीलापन, भौतिक क्षति हो, या जब प्लेसमेंट हेड निर्धारित ओवरहाल से गुजर रहा हो, तो निरीक्षण उपयुक्त है।

हमसे संपर्क करें

CM602 के लिए Panasonic N510069637AA H12 नोजल शाफ्ट की तलाश है?

संगतता पुष्टि और कोटेशन के लिए हमें अपना भाग संख्या, मशीन मॉडल, हेड प्रकार, आवश्यक मात्रा, और उत्पाद तस्वीरें भेजें।

हम उत्पादन-लाइन रखरखाव, हेड मरम्मत, उपकरण नवीनीकरण, और स्पेयर-पार्ट्स इन्वेंट्री के लिए SMT मशीन पुर्जे की आपूर्ति करते हैं।

मूल्य, उपलब्धता, लीड टाइम और शिपिंग विकल्पों के लिए आज ही अपनी पूछताछ भेजें।
