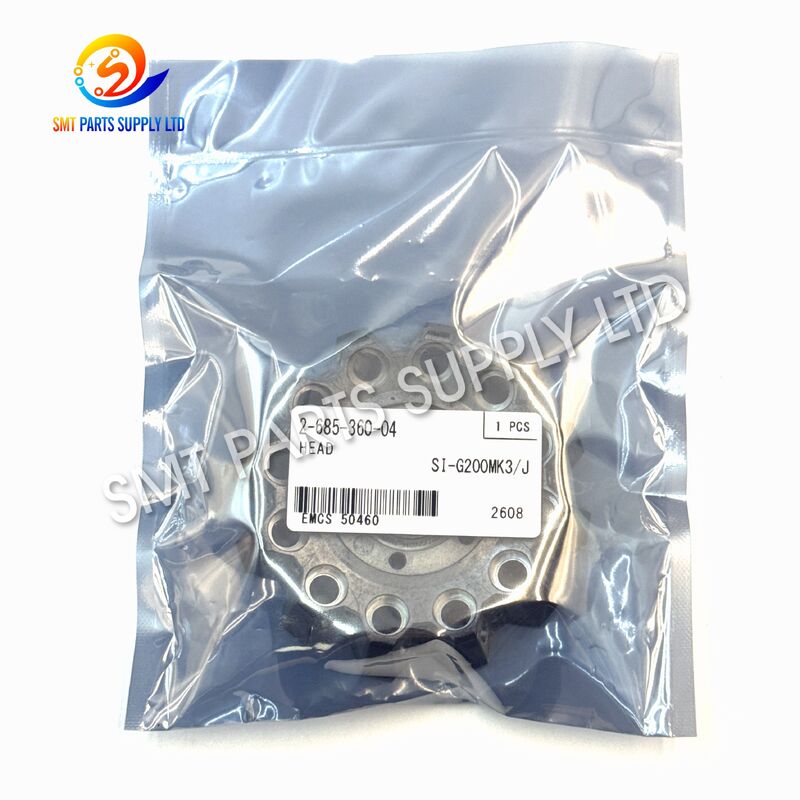

SONY SI-G200MK3J 2-685-360-04 एसएमटी माउंटिंग के लिए प्लेसमेंट हेड

यह SONY SI-G200MK3J 2-685-360-04 प्लेसमेंट हेड संगत एसएमटी पिक-एंड-प्लेस मशीनों के लिए डिज़ाइन की गई एक सटीक यांत्रिक असेंबली है। यह स्वचालित पीसीबी असेंबली के दौरान पिकअप, ट्रांसफर, पोजिशनिंग, रोटेशन और प्लेसमेंट सहित आवश्यक घटक-हैंडलिंग ऑपरेशन करता है।

प्लेसमेंट हेड उत्पादन के दौरान लगातार काम करता है और इसलिए मशीन स्थिरता को प्रभावित करने वाली प्रमुख कार्यात्मक असेंबलियों में से एक है। घिसाव, संदूषण, टक्कर से क्षति, या यांत्रिक गिरावट से अस्थिर पिकअप, बार-बार अलार्म, घटक ड्रॉप, असामान्य हेड मूवमेंट, या प्लेसमेंट में असंगति हो सकती है।

यह SI-G200MK3J प्लेसमेंट हेड मशीन रखरखाव, प्रतिस्थापन, नवीनीकरण, या स्पेयर-पार्ट्स की तैयारी के लिए इस्तेमाल किया जा सकता है। विश्वसनीय चयन के लिए, खरीदारों को ऑर्डर करने से पहले पार्ट नंबर 2-685-360-04, हेड मॉडल, मशीन मॉडल, कनेक्टर कॉन्फ़िगरेशन और मूल असेंबली की उपस्थिति की पुष्टि करनी चाहिए।

कारण

एसएमटी प्लेसमेंट हेड को बदलने की आवश्यकता क्यों होती है?

एसएमटी उत्पादन के दौरान एक प्लेसमेंट हेड उच्च आवृत्ति पर काम करता है। बार-बार यांत्रिक गति और निरंतर घटक हैंडलिंग धीरे-धीरे इसकी संचालन स्थिति को प्रभावित कर सकती है।

सामान्य कारणों में शामिल हैं:

बार-बार पिकअप त्रुटियाँ

यदि मशीन बार-बार पिकअप विफलता की रिपोर्ट करती है, तो प्लेसमेंट हेड का निरीक्षण नोजल, वैक्यूम सिस्टम, फीडर, सेंसर और घटक आपूर्ति की स्थिति के साथ किया जाना चाहिए।

पिकअप समस्या का मतलब हमेशा यह नहीं होता है कि पूरा हेड खराब है। हालांकि, यदि अन्य संबंधित सिस्टम सामान्य रूप से काम कर रहे हैं और हेड में स्पष्ट यांत्रिक घिसाव है, तो प्रतिस्थापन आवश्यक हो सकता है।

असामान्य हेड मूवमेंट

अनियमित ऊर्ध्वाधर गति, अत्यधिक यांत्रिक प्ले, कंपन, या असामान्य शोर चलने वाले हेड घटकों में घिसाव का संकेत दे सकता है।

इन स्थितियों में उत्पादन जारी रखने से बढ़ सकता है:

• पिकअप त्रुटियाँ।
• घटक का नुकसान।
• प्लेसमेंट विचलन।
• मशीन अलार्म।
• रखरखाव की आवृत्ति।
• उत्पादन में रुकावट।

यांत्रिक टक्कर

प्लेसमेंट हेड और फीडर, पीसीबी, फिक्स्चर, नोजल, या किसी बाहरी वस्तु के बीच अप्रत्याशित संपर्क से भौतिक क्षति हो सकती है।

गंभीर टक्कर के बाद, सामान्य उत्पादन फिर से शुरू करने से पहले तकनीशियनों को पूरे हेड मैकेनिज्म का निरीक्षण करना चाहिए।

समाधान

एसएमटी मशीन रखरखाव के लिए प्रतिस्थापन प्लेसमेंट हेड

जब मूल इकाई क्षतिग्रस्त या यांत्रिक रूप से अस्थिर हो जाती है, तो SI-G200MK3J प्लेसमेंट हेड को बदलना एक व्यावहारिक रखरखाव समाधान प्रदान कर सकता है।

एक पूर्ण प्रतिस्थापन हेड पर विचार किया जा सकता है जब:

• व्यक्तिगत आंतरिक घटकों की मरम्मत अक्षम हो।
• कई आंतरिक पुर्जे घिसाव दिखाते हैं।
• मूल हेड को टक्कर से क्षति हुई है।
• बार-बार रखरखाव से स्थिर संचालन बहाल नहीं होता है।
• उत्पादन डाउनटाइम को कम करने की आवश्यकता है।
• निवारक रखरखाव के लिए एक बैकअप हेड की आवश्यकता है।

एक प्रतिस्थापन हेड स्टॉक में रखने से एसएमटी कारखानों को तत्काल मशीन रखरखाव के दौरान प्रतीक्षा समय कम करने में भी मदद मिल सकती है।

प्रतिस्थापन से पहले अनुशंसित निरीक्षण

पूरे हेड को बदलने से पहले, निम्नलिखित वस्तुओं की जाँच करें:

यह प्रक्रिया यह पहचानने में मदद करती है कि समस्या प्लेसमेंट हेड से संबंधित है या एसएमटी सिस्टम के किसी अन्य हिस्से से।

विनिर्देश

संबंधित पार्ट नंबर तुलना

संबंधित मशीन कॉन्फ़िगरेशन के लिए विभिन्न प्लेसमेंट-हेड संशोधन मौजूद हो सकते हैं। समान पार्ट नंबर को स्वचालित रूप से विनिमेय नहीं माना जाना चाहिए।

महत्वपूर्ण: समान संशोधन संख्याएँ यांत्रिक संरचना, स्थापना इंटरफ़ेस, आंतरिक कॉन्फ़िगरेशन, या उपकरण संगतता में भिन्न हो सकती हैं। प्रतिस्थापन से पहले हमेशा मूल पार्ट नंबर की पुष्टि करें।

मुख्य उत्पाद विशेषताएँ

सटीक घटक हैंडलिंग

प्लेसमेंट हेड फीडिंग स्थिति से प्रोग्राम किए गए पीसीबी प्लेसमेंट निर्देशांक तक एसएमटी घटकों को ले जाने के लिए जिम्मेदार है।

स्थिर गति स्वचालित असेंबली के दौरान निरंतर घटक हैंडलिंग का समर्थन करती है।

मशीन रखरखाव के लिए प्रतिस्थापन

संगत एसएमटी मशीनों के लिए एक प्रतिस्थापन इकाई के रूप में हेड तैयार किया जा सकता है जो सुधारात्मक रखरखाव या उपकरण नवीनीकरण से गुजर रही हैं।

स्पेयर-पार्ट इन्वेंटरी के लिए उपयुक्त

परिपक्व एसएमटी उपकरण का उपयोग करने वाली फैक्ट्रियों के लिए, महत्वपूर्ण स्पेयर पार्ट्स अप्रत्याशित उत्पादन डाउनटाइम को कम करने में मदद कर सकते हैं।

पूर्ण हेड असेंबली

जब व्यापक रखरखाव की आवश्यकता होती है तो एक पूर्ण प्लेसमेंट हेड कई घिसे हुए यांत्रिक पुर्जों को व्यक्तिगत रूप से बदलने की तुलना में अधिक सुविधाजनक हो सकता है।

पेशेवर एसएमटी अनुप्रयोग

इलेक्ट्रॉनिक्स विनिर्माण वातावरण के लिए डिज़ाइन किया गया है जिसमें निरंतर स्वचालित पीसीबी घटक प्लेसमेंट की आवश्यकता होती है।

अनुप्रयोग

SI-G200MK3J 2-685-360-04 प्लेसमेंट हेड एसएमटी उत्पादन और मशीन रखरखाव अनुप्रयोगों के लिए उपयुक्त है।

इलेक्ट्रॉनिक्स विनिर्माण

विशिष्ट उद्योगों में शामिल हैं:

• उपभोक्ता इलेक्ट्रॉनिक्स।
• ऑटोमोटिव इलेक्ट्रॉनिक्स।
• औद्योगिक नियंत्रण प्रणाली।
• संचार उपकरण।
• पावर इलेक्ट्रॉनिक्स।
• एलईडी उत्पाद।
• कंप्यूटर हार्डवेयर।
• चिकित्सा इलेक्ट्रॉनिक्स।
• घरेलू उपकरण इलेक्ट्रॉनिक्स।
• अनुबंध इलेक्ट्रॉनिक्स विनिर्माण।

एसएमटी उत्पादन-लाइन रखरखाव

इस उत्पाद का उपयोग संगत पिक-एंड-प्लेस मशीनों को बनाए रखने के लिए किया जा सकता है जो निम्नलिखित में संचालित होती हैं:

• उच्च-मात्रा पीसीबी उत्पादन।
• मल्टी-शिफ्ट उत्पादन।
• मिश्रित-उत्पाद एसएमटी लाइनें।
• इलेक्ट्रॉनिक्स अनुबंध विनिर्माण।
• उपकरण नवीनीकरण कार्यशालाएँ।
• एसएमटी स्पेयर-पार्ट्स सेवा केंद्र।

आपातकालीन स्पेयर-पार्ट तैयारी

उत्पादन डाउनटाइम एसएमटी लाइन के कई चरणों को प्रभावित कर सकता है।

एक रुका हुआ माउंटिंग प्रभावित कर सकता है:

महत्वपूर्ण मशीन पुर्जों को पहले से तैयार करने से खरीद में देरी कम करने में मदद मिल सकती है।

यह कैसे काम करता है

चरण 1: घटक आपूर्ति

घटकों की आपूर्ति फीडर, ट्रे, या अन्य संगत फीडिंग सिस्टम के माध्यम से मशीन को की जाती है।

मशीन प्रोग्राम आवश्यक घटक और पिकअप स्थान की पहचान करता है।

चरण 2: हेड पोजिशनिंग

मशीन मोशन सिस्टम प्लेसमेंट हेड को प्रोग्राम किए गए पिकअप स्थिति की ओर ले जाता है।

सटीक पोजिशनिंग नोजल को घटक के साथ संरेखित करने में मदद करती है।

चरण 3: घटक पिकअप

नोजल घटक को उठाता है, आमतौर पर वैक्यूम सक्शन का उपयोग करके।

प्लेसमेंट हेड स्थिर घटक प्रतिधारण बनाए रखने के लिए नोजल और वैक्यूम सिस्टम के साथ मिलकर काम करता है।

चरण 4: घटक स्थानांतरण

पिकअप के बाद, हेड घटक को फीडिंग क्षेत्र से पीसीबी प्लेसमेंट स्थिति की ओर ले जाता है।

स्थिर यांत्रिक संचालन आंदोलन के दौरान घटक को गिरने से रोकने में मदद करता है।

चरण 5: पहचान और समायोजन

मशीन की पहचान प्रणाली घटक का निरीक्षण कर सकती है और स्थिति या घूर्णी सुधार की गणना कर सकती है।

फिर हेड को सही प्लेसमेंट डेटा के अनुसार ले जाया जाता है।

चरण 6: प्लेसमेंट

घटक को प्रोग्राम किए गए पीसीबी स्थिति में नीचे लाया जाता है और जारी किया जाता है।

फिर हेड अगले प्लेसमेंट चक्र के लिए तैयार हो जाता है।

प्लेसमेंट हेड सिस्टम संबंध

प्लेसमेंट हेड स्वतंत्र रूप से काम नहीं करता है। यह कई मशीन सिस्टम के साथ मिलकर काम करता है।

इस कारण से, हेड को बदलने से पहले समस्या निवारण में पूरे सिस्टम का मूल्यांकन किया जाना चाहिए।

कैसे चुनें

1. मूल पार्ट नंबर की जाँच करें

पुष्टि करें कि मौजूदा असेंबली में सही पार्ट संदर्भ है:

2-685-360-04

भाग संख्या सत्यापन प्रतिस्थापन सोर्सिंग करते समय पहला कदम होना चाहिए।

2. हेड मॉडल की पुष्टि करें

पुष्टि करें:

SI-G200MK3J

हेड मॉडल मूल मशीन कॉन्फ़िगरेशन से मेल खाना चाहिए।

3. मशीन मॉडल प्रदान करें

विभिन्न मशीन संशोधनों में विभिन्न हेड कॉन्फ़िगरेशन का उपयोग हो सकता है।

कृपया जब भी संभव हो पूर्ण मशीन मॉडल प्रदान करें।

4. स्पष्ट उत्पाद तस्वीरें प्रदान करें

अनुशंसित तस्वीरों में शामिल हैं:

• सामने का दृश्य।
• पीछे का दृश्य।
• ऊपर का दृश्य।
• नीचे का दृश्य।
• भाग-संख्या लेबल।
• कनेक्टर क्षेत्र।
• स्थापना इंटरफ़ेस।

जब पुरानी उपकरण प्रलेखन अनुपलब्ध हो तो तस्वीरें विशेष रूप से उपयोगी होती हैं।

5. कनेक्टर और स्थापना इंटरफ़ेस की जाँच करें

समान बाहरी उपस्थिति वाले दो हेड विभिन्न का उपयोग कर सकते हैं:

• कनेक्टर।
• माउंटिंग पोजीशन।
• यांत्रिक इंटरफ़ेस।
• आंतरिक संरचनाएँ।
• संशोधन विनिर्देश।

केवल उपस्थिति के आधार पर प्लेसमेंट हेड न चुनें।

6. मशीन सीरियल जानकारी की पुष्टि करें

यदि उपलब्ध हो, तो मशीन सीरियल नंबर या उत्पादन जानकारी प्रदान करें।

यह उपकरण संशोधनों की जाँच करते समय सहायक हो सकता है।

अनुशंसित खरीदार जानकारी

पूरी जानकारी प्रदान करने से तकनीकी पुष्टि और कोटेशन समय कम हो जाता है।

रखरखाव सिफारिशें

हेड को साफ रखें

घटक मलबा, धूल और उत्पादन संदूषण चलने वाले तंत्र के आसपास जमा हो सकते हैं।

नियमित निरीक्षण स्थिर संचालन बनाए रखने में मदद कर सकता है।

यांत्रिक गति का निरीक्षण करें

जाँच करें:

• असामान्य कंपन।
• अत्यधिक यांत्रिक प्ले।
• असामान्य शोर।
• अनियमित गति।
• दृश्य भौतिक क्षति।

वैक्यूम घटकों की जाँच करें

पिकअप अस्थिरता भी इससे संबंधित हो सकती है:

• अवरुद्ध नोजल।
• वैक्यूम टयूबिंग।
• सील।
• फिल्टर।
• वाल्व।
• अपर्याप्त सक्शन।

पूरे हेड को बदलने का निर्णय लेने से पहले इन वस्तुओं की जाँच की जानी चाहिए।

प्रतिस्थापन के बाद कैलिब्रेशन

एक और प्लेसमेंट हेड स्थापित करने के बाद, मशीन कैलिब्रेशन या सत्यापन की सिफारिश की जाती है।

तकनीशियनों को जाँच करने की आवश्यकता हो सकती है:

• हेड स्थिति।
• नोजल केंद्र।
• पिकअप स्थिति।
• प्लेसमेंट स्थिति।
• ऊंचाई।
• रोटेशन।
• विजन संरेखण।
• मशीन होम पोजीशन।

संचालन की स्थिति और प्लेसमेंट की गुणवत्ता सत्यापित होने के बाद ही मशीन को उत्पादन में वापस आना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: SI-G200MK3J 2-685-360-04 प्लेसमेंट हेड का कार्य क्या है?

प्लेसमेंट हेड स्वचालित एसएमटी पीसीबी असेंबली के दौरान घटक पिकअप, ट्रांसफर, पोजिशनिंग और प्लेसमेंट करता है। यह नोजल, वैक्यूम सिस्टम, मोशन सिस्टम और मशीन विजन सिस्टम के साथ मिलकर काम करता है।

Q2: क्या 2-685-360-04 हर SI-G200MK3 मशीन के लिए उपयुक्त है?

संगतता की जाँच मूल पार्ट नंबर, हेड मॉडल, मशीन कॉन्फ़िगरेशन, कनेक्टर इंटरफ़ेस और मौजूदा हेड तस्वीरों का उपयोग करके की जानी चाहिए। विभिन्न मशीन या हेड संशोधनों में विभिन्न कॉन्फ़िगरेशन का उपयोग हो सकता है।

Q3: प्लेसमेंट हेड को कब बदला जाना चाहिए?

जब महत्वपूर्ण यांत्रिक घिसाव, टक्कर से क्षति, असामान्य गति, बार-बार हेड-संबंधित अलार्म, या स्थिर संचालन जो सामान्य रखरखाव से ठीक नहीं किया जा सकता है, तब प्रतिस्थापन पर विचार किया जा सकता है।

Q4: क्या 2-685-360-04, 2-685-360-05 और 2-685-360-06 विनिमेय हैं?

समान पार्ट नंबर के आधार पर प्रत्यक्ष विनिमेयता न मानें। विभिन्न संशोधनों में यांत्रिक या कॉन्फ़िगरेशन अंतर हो सकते हैं। एक संशोधन को दूसरे से बदलने से पहले तकनीकी पुष्टि की सिफारिश की जाती है।

Q5: कोटेशन के लिए मुझे क्या जानकारी प्रदान करनी चाहिए?

तेजी से पुष्टि के लिए कृपया मशीन मॉडल, हेड मॉडल, मूल पार्ट नंबर, आवश्यक मात्रा, उत्पाद स्थिति आवश्यकता और मौजूदा प्लेसमेंट हेड की स्पष्ट तस्वीरें भेजें।

हमसे संपर्क करें

एसएमटी मशीन रखरखाव, प्रतिस्थापन, या स्पेयर-पार्ट्स इन्वेंटरी के लिए SONY SI-G200MK3J 2-685-360-04 प्लेसमेंट हेड की तलाश है?

कृपया हमें भेजें:

• मशीन मॉडल।
• हेड मॉडल।
• मूल पार्ट नंबर।
• आवश्यक मात्रा।
• मौजूदा हेड की तस्वीरें।
• यदि उपलब्ध हो तो कनेक्टर और स्थापना की तस्वीरें।
• आवश्यक उत्पाद स्थिति।
• वितरण गंतव्य।

हम कोटेशन से पहले उत्पाद पहचान और संगतता जाँच में सहायता कर सकते हैं।

हम एसएमटी मशीन पार्ट्स की एक विस्तृत श्रृंखला भी आपूर्ति करते हैं, जिसमें प्लेसमेंट हेड, फीडर, नोजल, मोटर, सर्वो घटक, सेंसर, सिलेंडर, बेल्ट, कंट्रोल बोर्ड, वैक्यूम पार्ट्स, यांत्रिक असेंबली, और अन्य प्रतिस्थापन पार्ट्स एसएमटी उत्पादन-लाइन रखरखाव के लिए शामिल हैं।

कोटेशन और उपलब्धता की पुष्टि के लिए अपना मशीन मॉडल और पार्ट नंबर भेजें।
